Регулировка дисковых тормозов велосипеда: Как настроить и отрегулировать дисковые тормоза на велосипеде

Регулировка дисковых тормозов на велосипеде: основные моменты

21.02.2020

Регулировка дисковых тормозов на велосипеде для многих — настоящая проблема. Ведь данный механизм имеет куда более сложную конструкцию, чем обычные ободные тормоза, где все работает через натяжение тросика. Но так ли сложна данная процедура? На самом деле, нет. Если вы будете следовать инструкции, как отрегулировать на велосипеде дисковые тормоза, сможете легко с этим справиться.

Немного теории

Существует два типа тормозных дисковых систем — это PM или IS. Собственно, разница между ними заключается в расстоянии между крепежными болтами и направлением их вкручивания. В первом случае — она направлены вдоль рамы велосипеда, а во-втором — перпендикулярно ей.

В большинстве современных байков используются системы типа PM, и это хорошо, ведь их проще настроить относительно положения диска.

Также стоит учесть еще один не менее важный момент — при нажатии тормоза в калипере двигается только одна колодка, а вторая всегда находится в статическом положении. В связи с этим наблюдается неравномерный износ тормозов, и сама система требует более частой регулировки.

Теперь можно переходить к рассмотрению непосредственно самого процесса настройки тормозов.

Какой инструмент может вам понадобиться?

Для настройки дисковых тормозов велосипеда достаточно минимального набора инструментов — это 6-гранник или отвертка с головкой типа Torx. Современные велосипеды максимально адаптированы под простое и быстрое обслуживание, поэтому вам не придется заморачиваться с поиском нужных приспособлений и инструментов.

1. Подготовка

Чтобы при настройке тормозов регулировка не сбивалась, проверьте, что все остальные узлы системы стоят на своих местах без проблем — колесо надежно зафиксировано в раме/вилке, ротор ровный, адаптер хорошо прикручен к раме. В противном случае при затяжке тормозов эти элементы могут смещаться, нарушая баланс.

2. Центруем калипер

Главная задача на данном этапе — добиться того, чтобы диск располагался точно посередине между тормозными колодками. Это позволит обеспечить равномерный их износ. Как этого достичь? Обычно на тормозах есть специальная крутилка с обозначением in/out, позволяющая легко регулировать это расстояние.

Если таковой нет, то обязательно есть шестигранный болт, который выполняет эту же функцию. Для его затяжки вы можете использовать набор шестигранников Bike Hand YC-267.

3. Регулируем зазор к неподвижной колодке

Регулировка зазора к неподвижной колодке осуществляется с помощью схожей крутилки, которая может закручиваться вручную или с помощью болта типа Torx. Колодку следует подвести максимально близко к поверхности самого ротора. При этом они должны слегка соприкасаться.

При вращении по часовой стрелке колодка приближается к ротору, а против — отдаляется.

4. Регулируем зазор к подвижной колодке

Первым делом необходимо ослабить болт, который фиксирует трос натяжения в калипере, до того состояния, пока вы не сможете руками двигать рычаг приближения колодки.

Далее с помощью красного регулятора, вращая его по часовой стрелке и против, установите положение рычага так, чтобы он зажимал ротор примерно на середине своего хода.

5. Фиксируем трос

Натяните тормозной трос плоскогубцами и зафиксируйте его положение, затянув болт.

5. Подгоняем положение ручки

С помощью специальной черной крутилки, которая расположена на тормозной ручке, установите удобное расстояние от грипсы до руля, при котором тормоз будет зажат. При выкручивании крутилки вы будете отдалять ручку тормоза от грипсы в момент схватывания тормоза.

Если вам не удалось найти удобное положение, следует вернуться к пункту 5 и перенатянуть трос.

На этом регулировка тормозов на велосипеде завершена — вам останется только проверить их работоспособность. Просто сядьте и прокатитесь на своем байке — вы сами должны почувствовать, подходят ли вам тормоза, ведь каждый опытный ездок привыкает к различному определенному характеру торможения. Главное, чтобы механизм срабатывал четко и давал ожидаемый отклик.

Аналогично настраиваются как передние, так и задние тормоза, поэтому повторять описание процедуры попросту нет смысла.

Рекомендации

Правильная настройка тормозов может решить большое количество проблем, но она не является панацеей, поэтому, чтобы ваш велосипед прослужил вам долгую и надежную службу, необходимо регулярно проверять тормозную систему на наличие следующих повреждений:

• сильный износ колодок;
• нарушение геометрии тормозного диска;
• неравномерное стирание колодок;
• отсутствие смазки;
• сильные загрязнения тормозной системы и т.д.

Следовательно, если у вас возникают какие-либо проблемы с тормозами на велосипеде, необходимо искать их причину и устранять ее. Простая настройка не всегда может дать ожидаемый результат.

Регулировка и настройка дисковых тормозов на велосипеде

На чтение 5 мин. Просмотров 679

Дисковая тормозная система представлена простой конструкцией, которая может прослужить в течение длительного периода. Подобный вариант исполнения обходится намного дешевле и характеризуется высокой эффективностью в применении даже при повышении влажности окружающей среды.

Дисковые тормоза бывают двух типов: механические и гидравлические. Оба варианта обладают своими особенностями, о которых далее поговорим подробнее.

Конструкция дисковых тормозов на велосипеде

Во многом именно конструкция дисковых тормозов определяет то, каким образом проводится настройка.

Все устройства делятся на две категории:

1. Механическое устройство имеет тросик, за счет которого происходит передача энергии от рукоятки к исполнительному узлу. При этом может передаваться высокое усилие.
2. Гидравлические представлены линией, по которой жидкость передает энергию к тормозным колодкам.

Первый вариант встречается намного чаще, так как тросик выдерживает существенное воздействие окружающей среды и служит в течение длительного периода. Второй способен передавать большее усилие, но даже незначительная течь становится причиной потери эффективности.

Дисковые механические тормоза

Механические тормоза более распространены. Сегодня они устанавливаются практически на всех велосипедах.

Это связано с нижеприведенными моментами:

1. Обходятся намного дешевле, что связано с конструктивными особенностями. При изготовлении тросика применяется сталь с высокой коррозионной стойкостью. Длина подбирается в зависимости от особенностей велосипеда.
2. Основные элементы: тросик и оболочка, характеризуются более высокой надежностью. Применение стали при их изготовлении определяет высокую степень устойчивости к механическому воздействию.
3. При возникновении неисправности есть возможность провести ремонт своими руками. Все элементы системы характеризуются простой конструкцией. Поэтому с ремонтом не возникает серьезных трудностей.

Следует учитывать тот момент, что каждый раз после снятия колеса приходится проводить настройку системы. Кроме этого, приходится время от времени проводить смазку тросика для обеспечения требуемого уровня эффективности на момент работы.

Дисковые гидравлические тормоза

Гидравлика применяется при создании самых различных механизмов. Ее высокая эффективность связана прежде всего с не сжимаемостью жидкости.

Особенностями назовем следующие моменты:

1. Основное достоинство заключается в легкости торможения и мягкости применяемой системы. При этом можно ощущать силу нажима, которая к концу хода рукоятки увеличивается. В сравнении с механическим типом устройства рассматриваемый характеризуется более плавным ходом рукоятки. Поэтому для торможения нет необходимости прикладывать большое усилие.
2. Гидравлика может выдерживать длительную эксплуатацию. Это связано с тем, что она в меньшей степени склонна к перегреву. Поэтому торможение может проходить в течение длительного периода даже при движении со склона.
3. Корректировка устройства проводится гораздо реже. Именно поэтому можно выполнять снятие колеса для его чистки или замены.

Основной недостаток заключается в том, что механическое воздействие может стать причиной прорыва линии. Даже незначительная утечка становится причиной существенного снижения эффективности системы, тормоза могут резко пропасть.

Что нужно сделать перед регулировкой тормозов?

Регулировка тормозной системы проводится периодически. За счет этого можно обеспечить длительную службу, а также высокую эффективность.

Основными рекомендациями назовем следующее:

1. Для начала проверяется состояние основных элементов системы. Эта рекомендация связана с тем, что даже незначительное повреждение становится причиной низкой эффективности.
2. Все поврежденные элементы должны быть заменены. Примером можно назвать протертый тросик или поврежденная гидравлическая магистраль. Не стоит забывать о том, что со временем некоторые элементы могут изнашиваться.

Если тормозная система не имеет серьезных дефектов, то можно приступить к ее регулировке.

Регулировка и настройка дисковых тормозов на велосипеде

Несмотря на то, что конструкция достаточно проста и надежна, время от времени приходится проводить ее регулировку.

Это проводится по следующим причинам:

1. Для обеспечения длительной работы.
2. Повышения высокой эффективности.

Оба варианта системы регулируются в соответствии с их конструктивными особенностями. При этом не требуются специальные инструменты и оборудование.

Дисковые механические тормоза

Механические тормоза рекомендуется регулировать в случае, когда диск трется о колодку. Кроме этого, настройка требуется в случае ослабевания силы торможения.

Инструкция по настройке дисковых механических тормозов выглядят следующим образом:

1. Тормозная рукоятка выжимается до упора.
2. Контргайка машинки откручивается, после чего регулятор выворачивается. Если нужно открутить ее сильно, то приходится ослабить тросик.
3. Определяется то, какой зазор между диском и колодкой. Если тормозное устройство стоит криво, то для регулировки положения ослабляют винты. Они крепят устройство к адаптеру или вилке.
4. Откручиваются винты, которые крепят тормоз.
5. Сделав калипер подвижным, следует выжать рукоятку до конца, после чего она должна быть зафиксирована в этом положении. Далее проводится правильное центрирование машинки относительно диска.
6. Проводится затягивание винтом для крепления тормозной машинки. Следует проводить закручивание периодически, так как только в этом случае можно исключить вероятность сдвига.

После этого рукоятка отпускается. Соблюдение рекомендаций, указанных в инструкции, обеспечивает идеальное положение диска и колодки.

Дисковые гидравлические тормоза

В подобном случае поводом для регулировки становится сильное сопротивление колеса на момент движения, а также при появлении постороннего звука или скрипа.

Инструкция по регулировке в этом случае выглядит следующим образом:

1. На калипере откручиваются болты, после чего выжимается рукоятка для прижима колодки к колесу.
2. Следующий шаг предусматривает проверку положения клапанов. Они должны быть удалены одинаково от ротора.
3. Далее проводится затягивание всех винтов.
4. После фиксации калипера рукоятка отпускается. В подобном положении колодка не должна прижиматься к ободу, быть на расстоянии около миллиметра.
5. Довольно часто встречается ситуация, когда колодки расположены на разном расстоянии от обода. Решить проблему можно прижав одну из колодок, после чего рукояткой прорабатывают 10 раз. За счет подобных действий неравномерность устраняется.

Финишный этап предусматривает настройку правильного положения рукоятки, которой проводится управление системой. Для этого устанавливается специальный регулировочный шестигранник.

Даже качественные тормозные системы требуют обслуживание. За счет проводимых действий можно существенно повысить эффективность работы устройства, увеличить эксплуатационный срок.

Как настроить дисковые тормоза самостоятельно

До недавнего времени дисковые тормоза велосипеда считались чем-то вроде экзотики. Сегодня многие люди, благодаря множеству преимуществ, отдают предпочтение именно этой конструкции. Тема статьи – регулировка дисковых тормозов. Поскольку конструкция разных систем отличается, будет отличаться и алгоритм регулировки. Итак, различают 2 категории дисковых тормозов.

• Механические. Передача импульса торможения производится механически, через тросик.
• Гидравлические. Велобайк оснащен специальной гидролинией. Передача тормозного импульса осуществляется давлением жидкостного столба.

Механические или гидравлические дисковые тормоза

Сравним эти 2 варианта.

Механические дисковые тормоза

Стоимость механической тормозной системы ниже. Тросики, посредством которых передается торможение, достаточно дешевы, в сравнении с гидравликой. Важный момент – высокая ремонтопригодность системы даже в полевых условиях. Регулировать и настраивать механическую систему можно и самостоятельно.

Минус механики в том, что, всякий раз после демонтажа и монтажа колеса нужно заново отрегулировать систему торможения. Также тросики механической системы велобайка нуждаются в периодической смазке. При езде надо постоянно отслеживать отзывчивость тормозной системы велосипеда.

Гидравлические дисковые тормоза

Основное преимущество гидравлики – в предельно мягком и удобном торможении велосипеда (из-за плавного давления жидкостного столба). Гидравлика, по сравнению с механикой, меньше склонна к перегреванию. Кроме того, регулировать эту систему надо значительно реже, чем механические. Однако, настраивать и ремонтировать гидравлику очень сложно. В частности, самостоятельно исправить повреждение гидролинии нельзя никак.

Как настроить механические дисковых тормозов

Отрегулировать тормозную систему велобайка нужно при сильном взаимном трении диска и колодок, а также если качество торможения велосипеда ухудшилось. Порядок действий следующий.

• Выжмите до упора тормозную рукоятку. В случае, если рукоятка достала до пальцев, надо ограничить свободу ее хода. Ослабьте контргайку и выверните регулятор. После этого затяните контргайку и снова проверьте ход рукоятки;
• Оцените величину расстояния между тормозными колодками и дисками. Желательно делать это на свет и на белом фоне: так будет виднее. Чтобы отрегулировать положение тормозной машинки, ослабьте винты, которые закрепляют калипер к адаптеру или вилке велосипеда;
• Ослабьте винты. Это нужно для свободного движения тормоза;
• Снова выжмите тормозную ручку велосипеда. Теперь зафиксируйте ее в таком положении, прибинтовав к грипсе резинкой или тканью. После этого отцентруйте тормозную машинку относительно диска;
• Затяните крепежные винты, которыми калипер крепится к вилке велосипеда или адаптеру. Действуйте в строгой очередности, проворачивая винты по четверть оборота. Теперь можно отпустить ранее зафиксированную ручку.

Если все выполнено верно, получается идеальное взаиморасположение колодок с ротором, без намека на какой-либо перекос.

Как настроить гидравлические дисковые тормоза

Повод для того чтобы отрегулировать гидравлику – появление посторонних шуршащих и скрипящих звуков, а также сопротивление движению колеса. Есть простейший тест: если колодки цепляются за ротор, то, если вывешенное колесо велосипеда раскрутить, оно остановится быстро.

Порядок регулировки для гидравлической системы велобайка следующий.

• Ослабьте болты калипера таким образом, чтобы он стал подвижным;
• Выжмите тормозную рукоятку велосипеда, чтобы добиться прижатия колодок к диску;
• Проверьте положение клапанов колодок. Важно, чтобы они были симметрично расположены относительно ротора;
• Затяните винты на калипере, не отпуская при этом тормозную ручку;
• Последний этап: отпустите ручку и проверьте корректность работы тормозной системы велосипеда. Нужно, чтобы расстояние колодок от ротора соответствовало толщине волоса. При этом, диск и колодки не должны соприкасаться между собой;
• Если расстояние колодок от диска отличается (при этом, положение самого диска идеальное), то поступите таким образом. Для настройки прижмите ротор к более выступающей колодке и прокачайте десять раз тормозную ручку. Желательно выполнять это действие вместе с помощником. Один прижимает колодки дискового тормоза к ротору, другому достается прокачка рукоятки;
• Используя регулировочный шестигранник, установите тормозную ручку верно.

Тормозная система отрегулирована.

Как выровнять дисковые тормоза если погнули

Об этой поломке уже говорилось, когда речь шла о механической системе велика. Погнутый ротор – достаточно распространенная поломка. Достаточно сказать, что многие компании выпускают специальные инструменты по выправлению погнутого ротора. В каждой велосипедной мастерской они тоже имеются. Однако, велосипедисту-любителю совсем не обязательно иметь такой инструмент. Во-первых, это дополнительные расходы, а выпрямлять диск приходится не так уж и часто. Во-вторых, применение инструмента дает большое направленное усилие. И, если для опытного веломеханика это только плюс, то для рядового велосипедиста может закончиться не выпрямлением, а поломкой ротора, после чего его останется только выбросить.

Итак, вам понадобятся.

• Чистый текстиль;
• Тонкий фломастер;
• Пара резиновых перчаток;
• Жидкость, применяемая для чистки тормозов велосипеда.

Порядок действий следующий.

• Определите место искривления диска: прокрутите колесо и определите место, где колодки цепляются за ротор;
• Отметьте фломастером погнутое место. При этом отметки наносите лишь на грань ротора, а не на поверхность тормоза;
• Надавливайте большими пальцами на спицы, пока не добьетесь нужного результата. Периодически прокручивайте колесо велосипеда. Это действие нужно производить, если выпрямление надо произвести в сторону велобайка;
• Если диск надо выпрямлять в противоположную сторону, то одной рукой тяните за диск, а другой – придерживайте колесо велосипеда. Начинать надо с самого малого усилия, постоянно отслеживая изменения;
• Нанесите на ротор жидкость для очистки тормозов велосипеда и подождите, пока она высохнет.

Итоги

Неважно, каким именно тормозам вы отдали предпочтение. Важно, чтобы они безупречно функционировали, были идеально отрегулированы и беспрекословно «слушались». Только в этом случае, прогулка на велосипеде доставит вам удовольствие.

Как своими руками настроить тормоза на велосипеде, описание, схемы

Вопрос о том, как настроить тормоза на велосипеде, перед владельцами современных велобайков ставится очень редко, так как качество современных тормозных систем настолько высокое, что установленные на заводе в процессе производства настройки не сбиваются годами. Однако в любом случае велосипедисту необходимо знать тонкости их настройки и проводить профилактическое обслуживание не менее 1 раза в сезон. Это позволит вам продлить жизнь вашему велосипеду, и обезопасит вас от возможных несчастных случаев, которые могут с вами произойти в дороге.

Виды велосипедных тормозов

Для того, чтобы знать, как правильно настроить тормоза на велосипеде, необходимо уметь разбираться в их конструкции. На сегодняшний день современные велосипеды оснащаются тормозами следующих видов: ободные, барабанные и дисковые. При этом каждый вид тормозных систем подразделяется на подвиды.

Виды велосипедных тормозов

Ободные системы бывают:

• клещевыми;
• кантилеверными;
• гидравлическими;
• типа V-brake.

Тормоза барабанного типа подвидов не имеют, а вот у дисковых имеются следующие разновидности:

• гидравлические;
• механические;
• гибридные.

Под ободными понимают те тормозные системы, в которых торможение колёс велосипеда осуществляется путём зажима обода колеса. В результате скорость вращения понижается вплоть до полной остановки транспортного средства. Ободные тормозные системы являются одними из наиболее распространённых благодаря своей простоте и дешевизне. Они используются на велобайках практически всех типов.

Устройство гидравлического тормоза для велосипеда

Барабанные, или роллерные тормоза, по своему принципу действия очень похожи на те, которые применяют на автомобилях. Здесь тормозные элементы конструкции размещают внутри колес, и они останавливают их движения за счёт прижима к вращающейся части колеса. Так как тормоза данного типа имеют большую массу и являются редко ремонтопригодными в походных условиях, не имеют достаточной прочности, их обычно применяют на велобайках прогулочного типа.

Что касается тормозов дисковой конструкции, то они являются самыми распространёнными на сегодняшний день и их устанавливают, как на машины для новичков, так и на профессиональные велобайки. Устройство их состоит из диска, надёжно закрепленного на втулке колеса, а также на раме или вилке суппорта, гидравлической трубке или тросе. Задача последних – передать усилие, создаваемое кистью велосипедиста при торможении на суппорт. Эта тормозная система не нуждается в постоянной настройке, не боится атмосферных осадков и холодов, имеет продолжительный период эксплуатации.

Устройство дискового тормоза для велосипеда

Чтобы знать, как настроить тормоза на велосипеде правильно, необходимо будет тщательно изучить устройство систем торможения всех типов. При этом некоторые виды велосипедов оснащаются достаточно сложными тормозными системами, и поэтому владельцу велосипеда для того, чтобы иметь представление, например, о том, как настроить гидравлические тормоза на велосипеде, необходимо будет тщательно изучить инструкцию к нему. Стоит прочитать материалы на данную тему, расположенные на специализированных сайтах, посвящённых велоспорту.

Основные признаки неисправностей велосипедных тормозов

Если вы изучили информацию по вопросу о том, как настроить тормоза на велосипеде, вам также стоит дополнительно разобраться с признаками, свидетельствующими о поломки его тормозной системы.

Регулировка тормозных систем велосипедов производится в том случае, когда вы приобрели новый байк, а также по истечении срока его обкатки

К ним относятся:

1. Появление необычных звуков во время движения, а именно стуки, свисты, скрипы. Это свидетельствует о том, что машина имеет проблемы с колодками или же с самим тормозным механизмом.
2. Плохой отклик велосипедных тормозов на воздействие, прилагаемое велосипедистом к тормозной ручке. В этом случае можно диагностировать неисправность гидравлической системы или троса велотормоза.
3. Наличие визуально обнаруживаемых механических повреждений, а именно следов удара после падения. В этом случае тормоза работать будут, но их придётся дополнительно отрегулировать.

Внимание! Регулировка тормозных систем велосипедов производится в том случае, когда вы приобрели новый байк, а также по истечении срока его обкатки.

Данную процедуру необходимо будет провести и тогда, когда машиной вы не пользовались более месяца, особенно в холодное время года.

Во время настройки тормозов проводят профилактическое обслуживание других систем и механизмов велобайка

Для того, чтобы разобраться в том, как настроить тормоза на велосипеде, необходимо знать основные операции, которые выполняются при этом. Обычно регулировка тормозов всех типов нуждаются в выполнении следующих операций:

1. Подбор наилучшего способа расположения колодок относительно обода колеса, или же регулировка таким же образом диска или барабана.
2. Отладка их рабочих плоскостей.
3. Подбор оптимального усилия на рабочих органах, расположенных на руле. Обычно это рукоять тормоза, с помощью которой передаётся усилие на рабочие органы тормозной системы. Данное усилие на задний тормоз может передаваться через педали велосипеда.

Во время настройки тормозов проводят профилактическое обслуживание других систем и механизмов велобайка, например, в обязательном порядке необходимо будет проверить правильность геометрии обода колеса. Если вы выявите на нём наличие восьмёрки, её необходимо будет исправить, чтобы колодка не стирала обод.

Во время настройки тормозной системы всегда помните о том, что, знать, как настроить задние тормоза на велосипеде, это далеко не равнозначно знанию о том, как настроить передние тормоза на велосипеде. Обычно устройства тормозных систем, расположенных спереди и сзади велосипеда, достаточно серьёзно отличаются друг от друга, поэтому к ним нужно иметь различный подход.

Регулировка ободных тормозов

Узнать, как настроить ободные тормоза на велосипеде, вы можете, внимательно изучив инструкцию по их устройству. Кроме того, информация по данной теме в изобилии встречается на сайтах, посвящённых велоспорту. Обычно процесс регулировки ободных тормозов не доставляет абсолютно никаких проблем даже начинающему велобайкеру. Дело в том, что основной операцией по обслуживанию тормозов подобной системы является замена тормозных колодок, поэтому все тонкости здесь будут заключаться в правильности работы с удерживающими их механизмами.

Настройка ободных тормозов велосипеда

Стоит отметить, что в основном большинство современных велосипедов используют такой тип креплений тормозных колодок, как V-Brake. Он характеризуется наличием в их конструкции рычагов раздельного типа, выполненных в виде буквы V. Их соединяет тросик, удерживаемый рубашкой. Именно об обслуживании тормозной системы данного типа мы и расскажем.

Для того, чтобы провести техническое обслуживание ободного тормоза, необходимо:

1. Разомкнуть тормоз, и с применением усилия извлечь рубашку троса из крепления.
2. Выкрутить винт крепления его к раме.
3. Снять механизм тормоза.
4. Для работы с колодками выкрутить винт фиксации колодок.

При этом следите за тем, чтобы не забыть верную последовательность установки шайб. Дело в том, что они монтируются парами – вогнутая и выпуклая. От того, насколько правильно они установлены, зависит правильность регулировки всей тормозной системы.

Готовые тормозные картриджи должны точно подходить к тормозам велосипеда

Так как самой распространённой операцией является замена колодки тормоза, рассмотрим её. Для этого необходимо будет выполнить все операции, перечисленные выше, и поддеть старую колодку, чтобы удалить её. На освободившееся место устанавливается новая. При выполнении данной работы необходимо быть аккуратным, так как придётся тормозную колодку подгонять по месту.

Внимание! В том случае, когда вы будете устанавливать уже готовые тормозные картриджи, вам придётся внимательно смотреть за тем, чтобы такие картриджи точно подходили именно к этим тормозам.

Кроме замены тормозной колодки, выполняют регулировку их на месте, а также контролируют уровень натяжения тросика. Для этого подкручивают до нужного состояния винт, расположенный на тормозном рычаге. В результате такого вращения по часовой стрелке тормозные колодки отдаляются друг от друга.

Кроме того, регулируют и наклон тормозной колодки, ослабив крепёжный винт. Если вы недавно приобрели велосипед, и для вас сложно выполнить самостоятельно описанные процедуры, то для того, чтобы узнать, как настроить тормоза на велосипеде, вам стоит посмотреть видео на данную тему.

Если на велосипед устанавливаются новые колодки, то главное одеть в правильной последовательности прокладки и шайбы

Регулировка дисковых тормозов

Так как дисковые тормоза достаточно редко применяются на современных велосипедах, заниматься их регулировкой вам придётся только в том случае, когда вам нужно будет узнать, как настроить тормоза на горном велосипеде, то есть тогда, когда вы станете заниматься велоспортом хотя бы полупрофессионально. При этом существует множество видов тормозных дисковых систем, мы же рассмотрим обслуживание работу с роторными тормозами.

Перед тем, как приступить непосредственно к процессу регулировки тормозной системы велобайка, вам необходимо будет, если у вас отсутствует опыт проведения таких работ, изучить материалы по вопросу о том, как настроить дисковые тормоза на велосипеде, и посмотреть об этом видео. Кроме того, перед регулировкой тормозов дискового типа необходимо:

1. Проверить положение ручки тормоза.
2. Осмотреть на предмет наличия механических повреждений диск или ротор. Если на нём имеются сколы и вмятины – его необходимо будет заменить.
3. Проверить состояние тормозного тросика и колодок, расположенных в тормозной колодке.

Регулировка дисковых тормозов велосипеда

Внимание! Так как качество работы тормозной системы напрямую зависит от правильности установки угла прижимания колодки, необходимо в процессе её регулировки правильно выставить угол ее прижима.

Для этого она должна будет установлена строго параллельно диску или же ротору. Если же вы установите колодку криво, это очень сократит срок её службы.

Непосредственно сами дисковые тормоза регулируются на калипере по следующей схеме:

1. Производим фиксацию колеса именно в том положении, в котором оно будет находиться при езде. Это очень важно для определения места расположения ротора и втулки.
2. Ослабляем немного крепление калипера для того, чтобы он не падал, но при этом мог двигаться.
3. Зажимаем ручку тормоза для установки калипера на место.
4. Передвигаем тормозную машину или затягиваем болты.
5. Работая с болтами поочерёдно, окончательно выставляем машину на место.

Регулировка тормозных ручек

Кроме выполнения процедуры регулировки, тормоза дискового типа нуждаются в периодической правке ротора. Для исправления небольших повреждений данного узла обычно используют простой разводной ключ. В том случае, когда он повреждён сильно, имеет смысл его заменить.

Если вы проводите регулировку дисковых тормозов, старайтесь не прикасаться к ним руками, так как они очень плохо относятся к попаданию в систему жира даже с рук. Поэтому перед началом работы необходимо провести процедуру их обезжиривания при помощи бензина.

Изучив процесс того, как настроить дисковые тормоза на велосипеде, вы потом сможете проводить ремонт в любых условиях, например, при нахождении в походе или на загородной дороге.

Читайте также:

---

---

Лучшее на сайте

---

Дата публикации:&nbsp 17.10.2016 © Екатерина Ефимова

Регулировка дисковых тормозов на велосипеде

СОДЕРЖАНИЕ СТАТЬИ:

Велосипедные тормоза — это, без сомнения, одни из самых важных составляющих велосипеда. И очень важно перед каждой поездкой проверять, чтобы тормоза были чистыми и в хорошем состоянии. А для этого, конечно, стоит отрегулировать их должным образом.

Со временем и после многочисленных километров, пройденных на велосипеде, дисковые тормоза начинают терять былую эффективность и это приводит к тому, что тормоза перестают реагировать столь молниеносно, а это, в свою очередь, приводит к тому, что становится тяжело контролировать велосипед.

Дисковые тормоза используют кронциркуль, закрепленный к вилке спереди, каркасу сзади и на роторы (диски), установленные на ступицах колес. Когда вы сжимаете рычаг для тормоза, тормозные подушечки внутри кронциркуля сжимают диск, который останавливает колесо

Почти все современные горные велосипеды оборудованы тормозными дисками, и все больше и больше шоссейные и городские велосипеды имеют свои отличия в плане дисковых тормозов.

Примечание: для того, чтобы поддерживать тормозную систему в хорошем состоянии, нужно быть уверенным, что все детали велосипедных тормозов установлены правильно и находятся в рабочем состоянии.

Как часто нужно проверять тормоза?

Проверяйте тормоза перед каждой поездкой. Убедитесь, что все составляющие тормозов правильно установлены и находятся в хорошем рабочем состоянии Также, помимо собственных проверок тормозов, перед тем, как куда-то поехать на велосипеде, стоит обратиться к опытному механику для того, чтобы он проверил тормоза и нашел проблемы, которые вы не cможете найти или починить в силу неопытности (проверки раз в 6 месяцев вполне достаточно для не профессионального велосипедиста), если вы каетесь профессионально или просто очень часто, то стоит делать такие проверки чаще одного раза за 6 месяцев

Как установить и настроить тормозной механизм?

Тормоза включают тормозные суппорты и тормозные колодки. Эти сборки могут быть неправильно установлены или выскочить из правильного положения вследствие агрессивной езды, несчастных случаев или аварий. Чтобы убедиться, что с ними все в порядке, следует проверить все составные части, которые должны свободно двигаться и находиться в правильном положении, а также быть уверенным, что все винты плотно затянуты.

Как проверить, правильно ли установлена тормозная система?

Чтобы проверить положение тормозных агрегатов, нужно осмотреть передние и задние суппорты и убедиться, что диски центрируются между тормозными колодками. Каждая панель должна быть в полном контакте с ротором при наложении тормоза.

Как починить тормозную систему?

У многих возникает проблема с тем, что одна сторона тормозной системы соприкасается с колесом до того, как это сделает другая сторона, что приводит к ухудшению торможения и шума. Устранить эту проблему можно, ослабив болты и осторожно переместить суппорт в правильное положение. Некоторые суппорты требуют, чтобы вы добавили или удалили регулировочные шайбы для центровки суппорта над колесом.

Также, убедитесь, что болты на роторе и суппорте сидят плотно. Свободные части могут вибрировать и вызывать шум при торможении.

Как проверить и почистить тормозные колодки?

Дисковые тормоза имеют колодки, которые постепенно изнашиваются, в связи с нормальным использованием. Это может привести к замедлению реакции тормоза, а также потребовать больше усилий для того, чтобы тормоз сработал.

Посмотрите, изношены ли колодки. Чтобы проверить колодки, можно снять колесо и посмотреть в пространство, где вращается ротор. Если колодки стали гладкими, нужно снять их с суппортов и слегка потереть об наждачную бумагу, лежащую на ровной поверхности. Если же колодки меньше 3 мм толщиной, включая металлический держатель, то их нужно заменить
.
Стук дискового тормоза часто является следствием того, что колодка загрязнена. Дисковые тормозные колодки могут загрязниться даже от малейшего попадания масла, включая масло кожи, поэтому стоит минимизировать контакт поверхности тормозной системы с вашей кожей. Если же вы используете сенсорные колодки, то их можно очистить с помощью спирта или продукта специально предназначенного для чистки дисковых тормозных колодок. Далее следует слегка обработать колодку наждачной бумагой.

Тормозные диски (роторы)

Осмотрите, не засорены ли тормозные диски грязью или мусором.

Убедитесь, что диски прочные и не трутся об тормозные колодки.

Если диски грязные, протрите их спиртом и после этого слегка пройдитесь наждачной бумагой.

Пока осматриваете диски, проверьте, что все болты, которые прикрепляют диск к колесу, плотно затянуты.

Если болты будут не затянуты, будет звук и вибрация при торможении.

Тормозные рычаги

Тормозные рычаги могут стать грязными с течением времени. Они также могут выйти из правильного положение на руле. Если у вас гидравлические дисковые тормоза, то ищите признаки утечки тормозной жидкости возле рычагов

Как проверить тормозные рычаги?

Тормозные рычаги находятся на руле и вы часто их используете, катаясь на велосипеде. Для того, чтобы проверить работают ли ваши тормоза, нужно просто сжать их. Когда рычаги полностью сжат, должно оставаться приблизительно 2,5 см пространства относительно рычагов и руля.

Рычаги должны быть прочно прикреплены к рулю и не качаться (подергайте рычаги вверх вниз и в стороны), они должны двигаться плавно при сжатии без рывков.

Примечание: что касается гидравлических дисковых тормозов, никогда не сжимайте рычаги тормоза, когда колесо снято с рамы и вилки, иначе саморегулирующиеся тормозные колодки могут зажаться так сильно, что будет потом проблемно разъединить их.

Если вы обнаружили, что рычаги не реагируют, или не мгновенно задействуют тормозной диск, существует несколько шагов, которые стоит предпринять.

Как починить тормозные рычаги?

Очистите и смажьте рычаги: если велосипед плохо тормозит, возможно, стоит прочистить или починить рычаги. Попробуйте смазать небольшим количеством масла рычаги в месте, где рычаг сгибается. Если у вас механические дисковые тормоза, стоит смазывать маслом тросы хотя бы каждые два месяца (или когда признаки ржавчины появляются на поверхности). Смазывать нужно путем нанесения небольшого количества масла на кабель, который находится рядом с главным и направляющим кабелем, будьте осторожнее — главное при этом не попасть маслом на тормозные колодки и диски.

Продуйте тормоза: если у вас гидравлические тормоза и рычаги проваливаются, когда вы их сжимаете, возможно, в гидравлику попал воздух. Чтобы его удалить, нужно «продуть» тормоза. Продувание — процедура, которая очищает гидравлические шланги от пузырьков воздуха.

Переставьте тормозные колодки: если у вас механические дисковые тормоза, то тормозные колодки не могут быть достаточно близко к колесам. Прежде чем переставить их, нужно убедиться, что колодки не слишком изношены.

Если колодки в порядке, нужно поворачивать циферблаты расположенные на суппортах, чтобы довести колодки ближе к колесам. Правильное расстояние между диском и колодками зависит от стиля ваших тормозов, поэтому лучше проконсультироваться по поводу этой информации у производителя тормозов.

Примечание: гидравлические дисковые тормоза имеют саморегулирующийся тормозные колодки, которые обеспечивают последовательную тягу рычага, поэтому у них нет регулировочных циферблатов на гидравлических суппортах.

Тормозные кабели

Если у вас гидравлические дисковые тормоза, стоит проверить все гидравлические шланги и фитинги на предмет утечек. Утечку иногда бывает трудно обнаружить. Однако, грязь, как правило, находится там, где расположены утечки — это один из признаков , чтобы найти утечку. Если вы найдете утечки , отнесите велосипед к механику.

Механические дисковые тормоза используют кабели и кожухи, как обычные тормоза. Кабели могут могут сломаться, заржаветь или ослабиться с течением времени. Когда это происходит, тормоза начинают реагировать не молниеносно, когда вы нажимаете на тормозные рычаги. Также кожухи, которые защищают тормозные кабели, могут ломаться, ржаветь, закупориться или стереться со временем.

Настройка дискового тормоза, переднего и заднего переключателя велосипеда — видео

Регулировка и настройка гидравлических тормозов на велосипеде

Время чтения: ~5 минут Автор: Михаил Скворцов 226

Принцип действия гидравлических тормозов на велосипеде заключается в передаче давления по гидролинии от главного тормозного цилиндра на тормозной цилиндр в калипере, который в свою очередь сдвигает колодки. Тормозная жидкость не сжимается, поэтому такая система более надежна и эффективна, чем механическая.

С другой стороны, гидролинии и вся система торможения требуют внимательного отношения и постоянного ухода, а потому ремонт и настройка гидравлических тормозов зачастую кажутся трудновыполнимым делом.

Как самостоятельно все отрегулировать

Регулировка гидравлических тормозов может понадобиться, если вы замечаете при езде посторонние звуки – скрип или шуршание. Убедиться в необходимости настройки поможет простой тест: приподнимите колесо велосипеда и раскрутите. Если колодки задевают за тормозной диск, то вращение колеса быстро прекратится.

Взаимное расположение колодок и ротора должно быть очень точным, т.к. это влияет на работоспособность тормоза. Чтобы проверить положение диска в машинке и положение колодок, поместите белый лист под них и при необходимости направьте на него яркий свет – на таком фоне легче заметить отклонения.

Настройка гидравлического тормоза осуществляется следующим образом:
1. Максимально ослабьте крепежные болты калипера, чтобы он мог свободно двигаться в стороны.

2. Зажмите ручку тормоза, чтобы колодки полностью прижались к ротору.

3. Проверьте положение клапанов колодок – они должны располагаться симметрично, на одинаковом расстоянии от ротора. При необходимости немного сдвиньте калипер влево или вправо.

4. Не отпуская ручку тормоза, затяните крепежные болты калипера.

5. Отпустите ручку и проверьте работу тормозов. В идеале колодки должны быть на минимальном расстоянии от тормозного диска, но не касаться его.

6. Если вы заметили, что одна колодка расположена ближе к диску, чем другая, но сам ротор при этом идеально отцентрирован в машинке, проделайте следующую операцию (лучше вдвоем): прижмите диск к более выступающей колодке и поработайте немного тормозом. За счет того, что один клапан работает больше другого, они выровняются, и проблема будет устранена.

Последний штрих – установка положения ручки тормоза относительно руля. Сидя в седле, проверьте, удобно ли вам работать ручкой тормоза, и сможете ли вы быстро нажать на нее в экстренном случае. Если ручка для вас слишком далеко, затяните чуть сильнее регулировочный шестигранник – это приблизит ручку, но одновременно и колодки встанут ближе к ротору. Тут главное – не перестараться и не сделать ход колодок слишком маленьким.

Видео наглядно показывающее весь процесс регулировки:

Замена тормозных колодок

Плохая работа дисковых гидравлических тормозов может быть обусловлена следующими причинами:

• повреждение или загрязнение гидролинии или попадание внутрь ее воздуха;
• полное истирание тормозных колодок;
• загрязнение колодок или диска.

В первом случае требуется замена гидролинии или прокачка гидравлического тормоза, со вторым и третьим случаем разобраться проще.

Во-первых, внимательно осмотрите тормозные колодки. Все производители прописывают их минимальную толщину, при которой эффективность торможения не снижается. Кстати, неравномерность истирания левой и правой колодок говорит о том, что ротор не отцентрирован относительно калипера.

По мере истирания колодок клапаны придвигаются ближе к ротору, поэтому перед установкой новых колодок следует их слегка раздвинуть и заново отрегулировать их положение. Вся процедура замены состоит из следующей последовательности шагов:
1. Установите велосипед на ремонтный стенд и снимите колесо.

2. Удалите стопорное кольцо и выкрутите крепежный болт.

3. Вытащите старые колодки по направлению от оси втулки колеса. Запомните расположение возвратной пружины между колодками – она разжимает их после окончания торможения.

4. Тщательно очистите поверхность клапанов и внутренность калипера. Используйте специальную техническую ткань, не оставляющую ворсинок, и мягкий очиститель, например, изопропиловый спирт.

5. При помощи пластикового рычага, например, монтажки для замены камер, вдавите оба клапана в калипер. Чтобы правильно установить клапан, нужно надавливать на его центр, а не на край.

6. Установите между новыми колодками возвратную пружину и вставьте их в машинку.

7. Закрутите крепежный болт и установите стопорное кольцо.

8. Почистите тормозной диск и поставьте на место колесо. Проверьте правильность расположения ротора, колодок и работоспособность всей системы.

Новые колодки могут потребовать период «адаптации», поэтому в первое время обновленными тормозами следует пользоваться аккуратно.

В заключение следует сказать, что всю работу следует проделывать чистыми руками. Также, чтобы тормоза меньше загрязнялись, следует закрывать их при смазке цепи. При комплексном обслуживании велосипеда тормозная система ремонтируется в последнюю очередь.

загрузка…

дисковые гидравлические, регулировка колодок Shimano, V-Brake

Тормозные колодки: принцип действия

Огромное распространение на байках получили тормоза, работающие по принципу зажима движущегося колеса. Существуют также и ножные (педальные) тормоза, но встретить их можно, разве что, на великах советской сборки и на некоторых представителях «дорожной» масти. В общем, словосочетание «велосипедный тормоз» почти всегда подразумевает собой набор нескольких деталей: зажимная клешня, трос, корпус, на котором зафиксированы прижимные элементы.

Тормозные колодки для велосипеда служат инструментом замедления: при нажатии на пусковую ручку (клешню) трос вытягивается и заставляет сжиматься корпус. В результате этого колодки сближаются и достигают обода. От силы прижатия напрямую зависит время замедления и величина тормозного пути: чем скорее колодки «схватят» обод, тем быстрее велосипед примет неподвижное положение. В особо неприятных случаях при резкой блокировке переднего колеса велосипедист может даже перелететь через руль своего транспортного средства, поэтому пользоваться тормозом тоже надо с умом.

Чуть выше мы говорили о так называемой ободной системе торможения. Широкое распространение получили дисковые тормоза, где в качестве рабочей поверхности выступает не обод, а металлический диск, расположенный по центру колеса. В движении диск вращается синхронно со всем колесом, благодаря чему, собственно, и достигается снижение скорости при его сжатии колодками. В зависимости от привода и места установки, они разделяются на механические и гидравлические, передние и задние, соответственно.

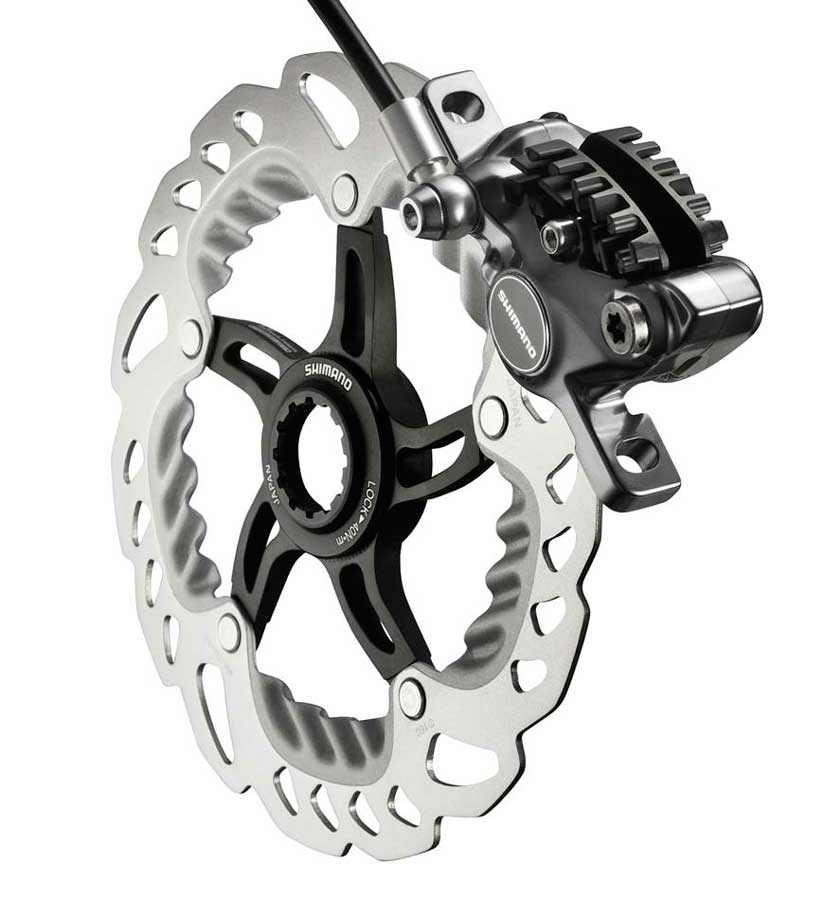

Так выглядит диск на велоколесе

Что касается ободных тормозов, то это всем известные ви-брейки, а также кантилеверы и клещевики. Все эти системы воздействуют непосредственно на обод колеса через колодки и могут устанавливаться на оба колеса или отдельно на каждое в качестве дополнительного тормоза. Цена на такие устройства существенно ниже, по сравнению с расценками на дисковые механические и, тем более, гидравлические тормоза, да и монтировать их намного проще.

Клещи, кантилеверы и ви-брейки – тормоза одного класса

«Стоп! – скажут некоторые велосипедисты, – а как же разделение по материалу?» Действительно, колодки могут быть как из металла, так и из резины. Точнее говоря, у представителей первого типа тормозящая поверхность металлическая, у второго – органическая.

Металлические колодки для тормозов – изделия, получаемые спеканием металлосодержащих веществ. Органика не содержит в себе примесей металла, а является смесью органических наполнителей и связующего – эластомера. В зависимости от количества последнего, определяется их жесткость: чем больше резины, тем колодки мягче. Говоря о материале эластомерно-органических накладок, мы не берем в расчет каркас – он по умолчанию металлический.

У того и другого типа есть свои преимущества и недостатки. Посмотрим, в чем превосходят, а где уступают они друг другу.

Свойство	Металлизированные	Эластомерные
Износостойкость	+	–
Стойкость к высоким температурам	+	–
Сопротивление влаге при торможении	+	–
Модуляция	–	+
Низкий уровень шума	–	+
Притираемость к тормозной поверхности	–	+
Принцип теплоотвода	–	+
Жесткость передвижения	+	–

Колодки металлические рекомендуется использовать там, где требуются затяжные торможения и постоянные перемещения в дождь. Органические подойдут для езды в обычных условиях. Отметим, что металл используется только на дисковых тормозах, в то время как резина – и на дисках и на ободах.

Терминология

В данном обзоре будут рассмотрены основные виды тормозных систем. Но для того, чтобы понять присущие им преимущества и недостатки, следует заранее уточнить некоторые термины.

Самым важным критерием работы тормозной системы является ее модуляция. Данный термин отображает способность транспортного средства менять величину тормозного усилия в зависимости от уровня давления на тормозную ручку. Далее идет тормозной путь, который не нуждается в подробном объяснении.

Под эффективностью торможения подразумевается способность работы тормозов в различных погодных условиях (во время снега, дождя, морозов). Уровень надежности — способность тормозной системы работать в тяжелых эксплуатационных условиях. Например, во время походов по горным перевалам, под воздействием запредельных нагрузок, после вымачивания в грязи и так далее.

И последний термин, который будет использоваться при описании тормозных систем — требовательность к обслуживанию. Здесь имеется в виду, насколько часто владельцы двухколесных транспортных средств будут обязаны менять комплектующие, периодически регулировать систему, а также настраивать ее работу.

Виды дисковых гидравлических тормозов

Основное отличие дискового тормоза от обычного ободового в том, что торможение происходит посредством зажатия тормозного диска, жестко закрепленного на ступице, тормозными колодками, которые зафиксированы сзади на раме и спереди на перьях вилки.

Конструкция главного тормозного цилиндра может быть разной, и в зависимости от этого гидравлические тормоза делят на такие виды:

• Однопоршневые;
• Двухпоршневые с оппозитными поршнями;
• Двухпоршневые с плавающими поршнями;
• Многопоршневые.

В основном используют двухпоршневые с оппозитными поршнями. Встречаются и однопоршневые, но в силу недостатков их почти полностью заменили двухпоршневые. Сложные многопоршневые системы применяют в основном для даунхилла, где решающую роль играет мощность, а не простота конструкции.

Существуют некоторые проблемы, связанные с тем, что у дисковой гидравлики зазор между колодками очень невелик и при наличии сильной грязи колодки подвергаются повышенному износу. Но у механики преимуществ в этом случае нет, так как изношенные колодки на ходу не отрегулируешь, а у гидравлики они подводятся автоматически по ходу износа.

Стоят они дороже ободных, несколько увеличивают нагрузку на втулку при торможении, хотя это спорный вопрос. Детально углубляться в подробности дисководства не будем, так как это отдельная тема для разговора, а пока приступим к рассмотрению того, что приготовили производители для желающих поставить на велосипед гидравлические тормоза.

Прокачка – заключительный этап ремонта

Когда вся система уже полностью перебрана и собрана, остается только лишь залить тормозную жидкость и правильно прокачать гидравлику. Прокачивают систему для того, чтобы выгнать из всех трубок и цилиндров пузырьки воздуха, которые мешают гидравлике работать правильно.

Способов, как производится прокачка гидравлических тормозов велосипеда, существует масса. Сделать это может каждый в домашних условиях, если хоть немного умеет обращаться с инструментами. Кто-то применяет шприцы, а кто-то использует старые и проверенные способы. Рассмотрим самый простой и проверенный временем вариант.

Для прокачивания тормозов понадобятся такие компоненты:

• прозрачная трубочка, подходящая по диаметру к болту прокачки;
• тормозная жидкость или масло, в зависимости от конкретной системы;
• необходимые ключи;
• банка или бутылка;
• кусок чистой ткани для поддержания чистоты.

Сперва нужно надеть прозрачный шланг на болт для прокачки, а другой его конец опустить в банку, где должно быть немного тормозной жидкости. Далее нужно открыть на рукоятке бачок с тормозной жидкостью и убедиться, что она находится на максимальном уровне. При необходимости жидкость нужно долить.

После этого можно начинать прокачивать дисковые тормоза на велосипеде. Несколько раз нажав на ручку тормоза, нужно ее зафиксировать в нажатом состоянии и одновременно открутить винт для прокачивания на тормозной машинке. При этом можно пронаблюдать, как из трубки пойдут пузырьки воздуха. После этого винт нужно сразу закрутить, а уже потом можно отпускать ручку и качать заново.

Эту процедуру нужно проделывать несколько раз, пока все система не станет работать так, как нужно. Это можно будет ощутить по жесткости тормозного рычага.

Видео, наглядно показывающее процедуру прокачки:

И еще один способ прокачки гидролинии для ленивых:

Установка и настройка тормозов v-brake

Если потребовалось самостоятельно установить на велосипед вибрейки и, что называется, сделать это «с нуля», действовать следует поэтапно:

1. Закрепить рычаги на велосипедной раме.
2. В проводную ручку продеть тросик привода.
3. Ручку установить на руле, а тросик вставить в специальные пазы на раме (если такие, конечно, предусмотрены конструкцией велосипеда).

Соединить трос и рычаги, установить пружину.

После того, как все последовательно установлено на свои места, потребуется отрегулировать тормозную систему. Ведь точность действия этого механизма напрямую зависит от его отрегулированности, настройки. Если все настроить правильно, v-brake даже среднего класса сможет превзойти по качеству работы и уровню эффективности и самые современные дисковые тормоза.

Каким образом нужно отрегулировать вибрейки, чтобы тормоз срабатывал безупречно? Прежде всего найти оптимальное натяжение троса, то есть отцентрировать его. Тормоз должен реагировать на сжатие и ослабление ручки незамедлительно, чтобы обеспечить мгновенную остановку и возобновление движения по желанию велосипедиста. Если же колодки не отходят в нужное время от обода, значит натяжения тросика недостаточно. При перетянутом же тросе ручка тормоза сжимается очень тяжело, а ее оплетка и вовсе может лопнуть.

Натяжение в системе v-brake регулируется подкручиванием фиксирующего болта, который расположен со стороны рычагов. Настройка происходит в несколько этапов:

1. Сначала сбрасываются пружины.
2. Затем ослабляется болт, удерживающий трос.
3. Далее натяжение тросика подбирается так, чтобы расстояние от ручки до руля (при полностью зажатом тросе) было на толщину пальца.

Важно: если на момент установки/регулирования на оплетке троса замечены повреждения, лучше не рисковать и взять другой комплект. После того, как настроено положение троса, следует перейти к регулировке зазоров

Здесь от обода до края колодки необходимо обеспечить оптимальное расстояние — 2-3 мм, не больше (но и меньше делать не стоит, поскольку в противном случае малейшее касание ручки будет приводить к резкому торможению)

После того, как настроено положение троса, следует перейти к регулировке зазоров. Здесь от обода до края колодки необходимо обеспечить оптимальное расстояние — 2-3 мм, не больше (но и меньше делать не стоит, поскольку в противном случае малейшее касание ручки будет приводить к резкому торможению).

Если же отводные канавки на тормозных колодках стерты полностью (поверхность их абсолютно ровная), такие элементы тормозной системы установке не подлежат, поскольку не смогут обеспечить эффективное торможение. Как раз из-за загрязнений без стока (грязь-то уходит именно по канавкам) стершиеся колодки сделают движение «бестормозным», а значит повышено опасным.

Виды вело-тормозов

Существует несколько типов тормозных систем, которые сегодня устанавливаются на велосипеды:

• дисковые тормоза;
• «вибрейки» (как раз V-образные), в том числе гидравлические ободные;
• роллерные;
• а также клещевые.

Несмотря на очевидное разнообразие, современные велики ведущие производители чаще всего оснащают либо дисковыми тормозами, либо системами типа v-brake. Так что перед реальным рядовым пользователем открывается не слишком широкий выбор. Впрочем, эти два варианта действительно оптимальные, так что это именно тот случай, когда те, кто создают велосипеды, упрощают принятие правильного решения для тех, кто на этих велосипедах ездит.

Основные характеристики и состав тормозов v-brake

Тормозные системы типа v-brake высокоточны. Плюс они долговечнее в вопросах износа колодок. Такие тормоза несколько схожи с кантилеверами — передние рычаги у них болтами крепятся на вилке, а задние — на верхних перьях. Соединяет все приводной тросик, который, хоть и приведен к одной стороне, но, благодаря форме стяжки, одинаково передает усилия и на тот, и на другой рычаг.

V-brake на сегодняшний день — это одни из самых распространенных типов тормозов, которые устанавливаются преимущественно на скоростные вело-модели. Более совершенным вариантом такого тормоза является его гидравлический аналог, отлично подходящий для оснащения велосипедов для фрирайда, триала. В этом случае система состоит из:

• цилиндра управляющего;
• гидролинии;
• и цилиндров силовых.

Усилия, прикладываемые велосипедистом к ручке тормоза, передаются главному цилиндру, который уже воздействует на силовые цилиндры, а те, в свою очередь, сдвигают навстречу друг другу тормозные колодки.

Несомненным достоинством гидравлической системы v-brake является высокая степень сжатия колодок и, как следствие, эффективное торможение плюс отличная модуляция. К недостаткам же можно отнести ухудшение работы гидролинии при возможном загрязнении, а также определенные сложности в случае ремонта.

Замена колодок в дисковых вело-тормозах

Для того чтобы заменить изношенные колодки в дисковых велосипедных тормозах существует поэтапное руководство к действию:

1. Сначала необходимо снять калипер и почистить его при необходимости.
2. Потом снять стопорное кольцо или проводок, чтобы не выкручивался болтик.
3. Убрать ботик (закручивающийся или защелкивающийся, в зависимости от модели). И если болт грязный, то его тоже обязательно следует почистить.
4. Удалить старые тормозные вело-колодки. Иногда они легко вынимаются, а у некоторых моделей их нужно немножко поддеть-подвернуть, освобождая из Г-образного выступного захвата.
5. Установить новые (органические или же полуметаллические) колодки. Они должны скользить вдоль ротора, а пружина не должна срываться со своего места.
6. Поставить болтик, а следом за ним — калипер. Для проверки надо несколько раз хорошенько нажать тормозной рычаг. И убедиться, что колодки осели верно и правильно прижимают ротор.

Менять колодки в дисковых велосипедных тормозах следует, если:

• снизилась сила торможения;
• слышен тормозной «визг»;
• или при нажатии тормозного рычага раздается неприятный скрежет.

Выезжать на велосипеде со сношенными колодками в тормозах дискового типа небезопасно. К тому же из строя может выйти ротор (сам стальной тормозной диск). А это уже потребует серьезного вело-ремонта.

Пошаговую инструкцию замены тормозных колодок на велосипеде с дисковыми тормозами вы увидите в этом видео-обзоре:

Признаки неисправности гидравлического тормоза

Первым признаком неисправности таких тормозов велосипеда является то, что он самостоятельно начинает притормаживать. Это может быть объяснено тем, что в тормозную систему попал воздух. Такое могло произойти из-за падения велосипеда, низкого уровня тормозной жидкости в бачке, или же при размыкании гидравлической цепи.

Так как воздух имеет свойство сжиматься, в отличие от жидкостей, он при попадании в систему срабатывает как газовая пружина. То есть воздух создает давление тормозной жидкости, что и активирует тормоза.

Также тормозная система может заниматься подобной самодеятельностью, в случае заклинивая рабочего поршня. А причиной этому является попадание воды в систему гидравлики.

Ну и, конечно же, тормоза срочно нужно ремонтировать, если тормозная ручка стала не такой упругой, как прежде, либо гидравлика уже и вовсе не реагирует на команду велосипедиста остановить транспорт.

Что такое ободный тормоз V-brake

Конструкция такого тормоза чрезвычайно проста и необыкновенно эффективна в действии. Если описывать подетально, то это 2 рычага с резиновыми колодками, крепящиеся на перьях вилки и заднего треугольника, плюс ручка на руле, да трос, передающий усилие на рычаги. Когда велосипедист тормозит, ручкой на руле он задействует трос, и рычаги сходятся. А чтобы рычаги разошлись, в «игру» вступает возвратная пружина.

У данного механизма есть неоспоримые достоинства, которые еще долго «не перебить» дисковым тормозам:

• небольшой вес конструкции;
• простота регулировки;
• почти абсолютная несклонность к поломкам;
• ремонтопригодность, если неисправность все-таки случилась;
• высокая тормозная мощность;
• невысокая цена.

Впрочем, у вибрейков есть и минусы. И достаточно ощутимые:

1. Зависимость от погодных условий. V-brake нестабильны при плохой погоде. Снижают тормозную мощность вибрейков летящие грязь и влага во время дождя или мокрого снега, обледенение в мороз.
2. Влияние налипшей/засохшей грязи на качество торможения. Если уж что-то налипло на обод (скажем, земля после поездки по влажному грунту), за эффективность торможения уже никто не поручится.
3. Неровность обода, как снижающий тормозные способности фактор. У дисков такой проблемы нет, а вот вибрейки, к сожалению, сильно зависят от ровности колесного обода. «Восьмерки» (даже самые незначительные, едва заметные) препятствуют торможению — велосипедисту приходится постоянно разводить рычаги, а это существенно увеличивает свободный ход ручки. В результате тормоз действует «как получится» — срабатывает не сразу, с задержкой.

Таким образом, можно сделать вполне определенный вывод: ободные тормоза V-brake — это высокий уровень останавливающего усилия. Вибрейки, согласно законам физики, вращение велосипедного колеса останавливают гораздо большим рычагом, нежели у тормоза дискового. А вот чувствительность самого торможения, а также контролирование этого процесса получше будет все же у дисковой гидравлики.

Ремонт велосипедов: Тормозная система

При эксплуатации велосипеда компоненты тормозной системы изнашиваются и могут сломаться, в результате тормоз окажется неработоспособным, поэтому периодически необходимо проходить техобслуживание, в процессе которого опытный мастер настроит, отремонтирует или заменит необходимые элементы тормоза, не дожидаясь момента, когда они выйдут из строя.

Настройка и ремонт велосипедной тормозной системы — очень ответственная работа, которую лучше доверить профессиональным мастерам, ведь от тормозов зависит Ваша безопасность. Вид ремонтных работ будет зависеть от типа тормозов.

Ободные тормоза состоят из рычагов с колодками, тормозной ручки и троса в оплетке. Колодки ободных тормозов изнашиваются быстрее дисковых, особенно в непогоду, поэтому они требуют более частой настройки, а при необходимости и замены. Трос также периодически необходимо менять.

Механические дисковые тормоза состоят из калипера с тормозными колодками, тормозного диска, тормозной ручки и троса с оплеткой. Это надежный тип тормозов, но его слабым местом является трос, подверженный коррозии и износу, поэтому его периодически нужно менять. Иногда, после длительной эксплуатации приходится менять диск или калипер.

Наименование услугиЦена*

Регулировка дискового тормоза	250
Замена ободного механического тормоза	350
Замена тормозной ручки гидравлического тормоза	400
Замена колодок ободных тормозов	200
Прокачка гидравлического тормоза	500
Дополнительные услуги по ремонту тормозной системы	200
Замена колодок дискового тормоза	300
Замена тормозной ручки механического тормоза	300
Замена механического дискового тормоза	500
Укорачивание гидролинии с прокачкой	800
Регулировка ободного тормоза	200
Замена тормозного троса или рубашки	250
Замена гидравлического дискового тормоза	800
Замена тормозного диска (ротора)	300

* — Указана минимальная возможная стоимость оказания услуги. Мастер может увеличить стоимость услуги, если в процессе работы возникнут сложности.

Настройка гидравлического дискового тормоза

Поводом для настройки, как всегда, является сопротивление движению колеса, а так же посторонние звуки, например, поскрипывание и шорохи. Не забудьте о простой проверке: вывешенное и раскрученное колесо быстро останавливается в случае задевания колодок за тормозной диск.

1. Ослабляем болты на калипере, так, чтобы он был подвижным, потом выжимаем рукоятку тормоза, чтобы колодки прижались к ротору
2. Теперь стоит проверить положение клапанов на колодках, чтобы они стояли симметрично и одинаково от ротора.
3. Теперь нужно, не отпуская ручки, затянуть все винты на калипере.
4. Отпускаем ручку, проверяем работу механизма. В самом лучшем случае колодки от диска должны отстоять на толщину волоса, но не касаться его.
5. В случае если колодки всё-таки расположены на разных расстояниях, но при этом ротор помещён в машинке идеально, то можно поступить так: прижать диск к той колодке, которая выступает сильнее, и поработать резко ручкой тормоза около 10 раз. Неравномерность клапана выравнивает колодки, и устраняют неисправность. Это лучше проделывать вдвоём: помощник двумя руками прижимает диск к колодке, а другой сжимает рукоятку.
6. В финале настройки устанавливаем правильно ручку тормоза с помощью регулировочного шестигранника. Здесь главное запомнить, что приближение ручки к вам одновременно приближает колодки к ротору и наоборот.

Как настроить ободной тормоз (v-brake) велосипеда

Настройка ободных тормозов велосипеда – дело не хитрое. Этот тип тормозов на современных велосипедах лишь немногим  отличается от тех тормозов, которые можно было увидеть на последних моделях Урала.

Начнем с того, что проверим правильно ли установлены тормозные колодки. Колодка при нажатии на тормоз должна полностью ложиться на поверхность обода, т.е. не свисать с него, но и не касаться покрышки.

Обратите внимание, что когда тормоз разведен (не нажат) колодки находятся на одной линии с краем резины, и Вам будет казаться, что они коснутся покрышки при нажатии, на самом же деле прижиматься к ободу колодки будут намного ниже чем кажется (это связано с движением их по дуге)

  Контролируйте высоту и, что немаловажно, угол поворота колодки вокруг крепящего ее болта именно при сведенных тормозах

  Контролируйте высоту и, что немаловажно, угол поворота колодки вокруг крепящего ее болта именно при сведенных тормозах. Для работы с колодками Вам понадобится шестигранник

Для удобства следует расцепить рычаги тормоза. Делается это просто: рычаги сжимаются рукой, а крепление тросика выталкивается пальцем вверх

Для работы с колодками Вам понадобится шестигранник. Для удобства следует расцепить рычаги тормоза. Делается это просто: рычаги сжимаются рукой, а крепление тросика выталкивается пальцем вверх.

Это часто связано с использованием граверных шайб в этом креплении.

Граверные шайбы убирать ни в коем случае не надо, а колодку придержите рукой или плотно прижмите к ободу, усилия должно хватить, чтобы она оставалась на месте.

Перед следующим действием сцепляем тормоз, думаю «как» и «зачем» не следует комментировать.

Теперь необходимо настроить расстояние от колодок до обода.  Начнем с регулировочного болта, он расположен на манетке (блок на руле, который отвечает за переключение скоростей).

Если у Вас ровный не гнутый обод, то смело закручивайте регулировочный болт до конца, если же обод не ровный – советую оставить болт в среднем положении, это сделает возможным подстройку тормоза в обе стороны т.е. натяжение и расслабление. Не забывайте про контрагайку.

Теперь когда регулировочный болт в нужном положении можете приступать к настройке развода тормоза. Откручиваем шестигранником крепление тормозного тросика.Не раскручивайте крепление слишком сильно, иначе Вам будет тяжело провести точную регулировку натяжения.

Придерживая рычаги тормоза руками, добиваемся такого натяжения при котором колодки (в разведенном состоянии) находятся в 2-3 мм от обода.

Проверяем, что рубашка тросика нигде не выскочила из крепления (в этом случае настройка собьется при возврате рубашки на место) и затягиваем крепление.

После натяжения тросика не забывайте о регулировочном болте. Если у вас прямой обод – вы всегда можете подтянуть тормоза ослабшие из-за страния колодок или ослабления тросика. Если же вы погнули обод – регулировочный болт поможет вам найти оптимальное натяжение тормоза при котором разведенные колодки не цепляют обод, но и создаваемое при сведении усилие достаточно для торможения.

Далее Вам необходимо добиться нужного, но зачастую (особенно на дешевых тормозах) невыполнимого результата: равномерного откидывания рычагов колодок при отпускании тормоза.

На большой скорости такое явление не страшно – колодку все равно откинет ободом, а вот на маленькой скорости это может вызывать неприятный скрип.

Рычаги возвращаются в исходное (разведенное) положение по средствам пружин, натяжение которых регулируется специальными болтами (они расположены в основании рычагов).

Вкручивая болт, Вы передаете рычагу большее усилие, которое возвращает его в исходное положение. Рецепт прост – закручиваем болты до середины и начинаем регулировать нажимая и отпуская тормоз.  Некоторые производят регулировку на расцепленном тормозе, так сказать «меряя» усилие – руками сводят и разводят рычаги определяя меняя степень натяжения пружины.

Велосипед Дисковые Тормоза Регулировка Нержавеющая Сталь Горный Велосипед Регулировка Дискового Тормоза Точная Регулировка Лист Инструменты Аксессуар | |

Регулировка дисковых тормозов для горных велосипедов из нержавеющей стали Регулировка дисковых тормозов для горных велосипедов Точная регулировка Лист Инструменты Аксессуар

Изделие изготовлено из высококачественного материала. Подходит для различных регулировок дисковых тормозов, прост в использовании.Отличный выбор для вас.

Характеристики:

• Изготовлен из высококачественной нержавеющей стали. который очень прочный и надежный.
• Перед использованием убедитесь, что регулировочная пластина чистая, не загрязнена маслом, чтобы не повредить диск.
• Очень практичный и простой инструмент для регулировки дискового тормоза, быстрая и удобная регулировка и высокая эффективность.
• Используется для сохранения того же направления и полной параллельности расстояния между регулировочной пластиной и диском, что обеспечивает симметричное действие зажимного поршня с левой и правой сторон, чтобы поршень не был слишком заметен.
• Подходит для регулировки различных дисковых тормозов.

Спецификация:
Состояние: 100% новый
Тип изделия: Инструменты для регулировки дисковых тормозов
Материал: нержавеющая сталь
Цвет: Серебро
Размер: прибл. 84 * 12 мм / 3,3 * 0,5 дюйма
Вес: прибл. 5 г / 0,2 унции

Список пакетов:
1 * Инструменты для регулировки дисковых тормозов

{imageURLs}

Об оплате:

Мы поддерживаем следующие способы оплаты.Все платежи на AliExpress обрабатываются Alipay.

1) Мы принимаем Alipay, West Union, TT. Все основные кредитные карты принимаются через безопасный платежный процессор ESCROW.

2) Оплата должна быть произведена в течение 3 дней с момента заказа.

3) Если вы не можете оформить заказ сразу после закрытия аукциона, подождите несколько минут и повторите попытку. Платежи должны быть завершены в течение 3 дней.

О доставке:

1. ДОСТАВКА ПО ВСЕМУ МИРУ.(За исключением некоторых стран и APO / FPO)
2. Заказы обрабатываются своевременно после подтверждения оплаты.
3. Мы отправляем только по подтвержденным адресам заказа. Адрес вашего заказа ДОЛЖЕН СООТВЕТСТВОВАТЬ вашему адресу доставки.
4. Представленные изображения не являются фактическим товаром и предназначены только для справки.
5. ВРЕМЯ ПЕРЕХОДА ОБСЛУЖИВАНИЯ предоставляется перевозчиком и не включает выходные и праздничные дни. Время доставки может меняться, особенно во время курортного сезона.
6. Если вы не получили посылку в течение указанного срока, свяжитесь с нами.Мы отследим доставку и свяжемся с вами в кратчайшие сроки. Наша цель — удовлетворение клиентов!
7. Из-за наличия на складе и разницы во времени мы отправим ваш товар с нашего первого доступного склада для быстрой доставки.

8. Мы, продавец, не несем ответственности за импортные пошлины, ответственность за это несет покупатель. Любые споры, вызванные этим, необоснованны.

9. Покупатель BR, пожалуйста, предоставьте cpf или cnpj, вам будет лучше получить их быстрее.спасибо

Возврат и возврат:

1. У вас есть 7 дней, чтобы связаться с нами и 30 дней, чтобы вернуть его с даты получения. Если этот предмет находится в вашем распоряжении более 7 дней, он считается использованным, и МЫ НЕ ВЫДАЕМ ВАМ ВОЗВРАТ ИЛИ ЗАМЕНУ. НИКАКИХ ИСКЛЮЧЕНИЙ! Стоимость доставки оплачивается как продавцом, так и покупателем пополам.
2. Все возвращаемые товары ДОЛЖНЫ БЫТЬ в оригинальной упаковке, и вы ДОЛЖНЫ ПРЕДОСТАВИТЬ нам номер отслеживания доставки, конкретную причину возврата и ваш почтовый номер.
3. Мы вернем ВАШУ ПОЛНУЮ СУММУ ВЫИГРЫШНОЙ ЗАЯВКИ после получения товара в его первоначальном состоянии и в упаковке со всеми компонентами и аксессуарами, ПОСЛЕ того, как Покупатель и Продавец отменят транзакцию с aliexpress. ИЛИ вы можете выбрать замену.
4. Мы будем нести всю стоимость доставки, если товар (ы) не соответствует рекламе.

Об обратной связи:

Мы поддерживаем высокие стандарты качества и стремимся к 100% удовлетворенности клиентов! Обратная связь очень важна. Мы просим вас немедленно связаться с нами, ПРЕЖДЕ чем оставить нейтральный или отрицательный отзыв, чтобы мы могли удовлетворительно решить ваши проблемы.
Невозможно решить проблемы, если мы о них не знаем!

.

Велосипед Ремонт Инструмент Велосипед Дисковый Тормоз Дисковый Тормоз Дисковый Тормоз Ремонт Ремонт Ремонт Инструмент Регулировочный Ключ Диск Инструменты Запчасти | |

Велосипедный дисковый тормозной ключ Ротор MTB Нержавеющая сталь Регулировочный инструмент Инструмент для ремонта велосипеда Аксессуары
Особенности:
Изысканная и яркая поверхность, литье под давлением, удобство.
Три отверстия разной глубины для разных нужд.
Лазерная маркировка, отсутствие страха перед износом, высокое признание.

Технические характеристики:
Основной материал: нержавеющая сталь + пластик
Цвет: серебристый + черный
Размер: 185x38x4 мм / 7,28 * 1,50 * 0,16 дюйма
Вес нетто: 153 г

Примечания:
1. Из-за различного монитора и светового эффекта, Фактический цвет элемента может немного отличаться от цвета, показанного на фотографиях. Спасибо!
2. Возможны отклонения в 1-3 см из-за ручного измерения.

1 X ключ для регулировки дискового тормоза велосипеда

1. ДОСТАВКА ПО ВСЕМУ МИРУ. (за исключением некоторых стран и APO / FPO)
2. Заказы обрабатываются своевременно после подтверждения оплаты.
3. Мы отправляем только на подтвержденные адреса заказа. Адрес вашего заказа ДОЛЖЕН СООТВЕТСТВОВАТЬ вашему адресу доставки.
4. Представленные изображения не являются фактическим товаром и предназначены только для справки.
5. ВРЕМЯ ПЕРЕХОДА ОБСЛУЖИВАНИЯ предоставляется перевозчиком и не включает выходные и праздничные дни. Время доставки может меняться, особенно во время курортного сезона.
6. Если вы не получили заказ в течение 30 дней с момента оплаты, свяжитесь с нами. Мы отследим ваш заказ и свяжемся с вами в ближайшее время. Наша цель — удовлетворение клиентов!
7. Срок поставки:

1. У вас есть 7 дней, чтобы связаться с нами и 30 дней, чтобы вернуть его с даты получения. Если товар находится в вашем распоряжении более 7 дней, он будет считаться использованным, и МЫ НЕ БУДЕМ ВЫПИСАТЬ вам возврат или замену.НИКАКИХ ИСКЛЮЧЕНИЙ!
Стоимость доставки оплачивается как продавцом, так и покупателем пополам.
2. Все возвращаемые товары ДОЛЖНЫ БЫТЬ в оригинальной упаковке, и вы ДОЛЖНЫ ПРЕДОСТАВИТЬ нам номер отслеживания доставки, конкретную причину возврата и идентификатор вашего заказа.
3. Мы вернем ВАШУ ПОЛНУЮ СУММУ ВЫИГРЫШНОЙ ЗАЯВКИ после получения товара в его первоначальном состоянии и в упаковке со всеми включенными компонентами и аксессуарами, ПОСЛЕ того, как Покупатель и Продавец отменят транзакцию с aliexpress. ИЛИ вы можете выбрать замену.
4. Мы будем нести всю стоимость доставки, если товар (ы) не соответствует рекламе.

1. 12 месяцев ограниченной гарантии производителя на дефектные изделия (за исключением предметов, поврежденных и / или неправильно использованных после получения). Гарантия на аксессуары составляет 3 месяца.
2. Дефектные изделия ДОЛЖНЫ БЫТЬ сообщены и возвращены в течение гарантийного срока (и, если возможно, в оригинальной упаковке). Вы должны сообщить нам, в чем заключается дефект, и сообщить номер вашего заказа.МЫ НЕ РЕМОНТИРУЕМ ИЛИ НЕ заменяем ИЗДЕЛИЯ С истекшим сроком гарантии
.
Вы соглашаетесь со всеми вышеперечисленными правилами при заказе на aliexpress!

Мы поддерживаем высокие стандарты качества и стремимся к 100% удовлетворенности клиентов! Обратная связь очень важна. Мы просим вас связаться с нами немедленно, прежде чем вы оставите нейтральный или отрицательный отзыв, чтобы мы могли удовлетворить ваши потребности.
Невозможно решить проблемы, если мы о них не знаем!

,

Велосипеды Дисковые Тормоза Одиночные Тормоза Для Регулировки Зазоров Горных Велосипедов Производители Инструментов Антидискового Движения | |

Наименование: Регулировка против трения диска горного велосипеда

Материал: нержавеющая сталь 304 улучшенного качества с полным зеркалом (хороший материал — хороший инструмент!)

Вес: 4,8 г

Упаковка: картонная упаковка

Применение: регулировка всех блюдцев, масленок и дисков.

,
