Как заменить втулку на велосипеде

10 Май

Велосипед не требует особых затрат на ремонт и обслуживание, поэтому является одним из самых экономичных транспортных средств. Тем не менее, чтобы он служил верой и правдой долгие годы, некоторое внимание ему уделять все же необходимо. Особенно это касается тех деталей, которые подвержены большим нагрузкам, например, втулок.

В этой статье я расскажу о том, как заменить втулку на велосипеде.

Прежде всего необходимо снять колесо, после чего вытаскиваем из него эксцентрик. После этого, воспользовавшись разводными ключами, следует снять боковую контргайку, которая находится справой стороны. С левой и правой сторон находятся ограничивающие конусы, один из которых также необходимо снять, чтобы извлечь втулку.

Втулки бывают с насыпными подшипниками или подшипниками в корпусе. При откручивании конуса необходимо следить за тем, чтобы подшипники не потерялись. Для этого их следует предварительно извлечь отверткой или другим инструментом, или аккуратно вытрусить.

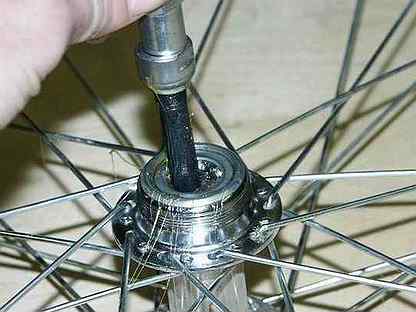

  • Правый конус зажимаем отверткой для того, чтобы его зафиксировать.
  • После этого можно легко выкрутить ось пальцами из дальнего конуса, совершая движения против часовой стрелки.
  • При этом важно не потерять шарики, которые находятся там, в специальной чашке.
  • Далее берем новую втулку и аккуратно снимаем гайку с той стороны, где стоит дополнительная шайба.



Эта шайба рассчитана на расстояние, которое станет недоступно под звездой, расположенной справа. Далее необходимо уложить все шарики подшипника на место, после чего вставить новую втулку, с которой была предварительно снята гайка с левой стороны.

  • Затем накручиваем конус, который идет в комплекте с втулкой.
  • В том случае, если модель велосипеда его не предусматривает, то данный элемент можно снять и использовать только гайку. Если не удается его закрутить в достаточной степени, то можно использовать отвертку для того, чтобы зафиксировать правый конус и закрутить уже с левой стороны.
  • При этом втулка обязательно должна прокручиваться, но не должно быть люфта.
  • Затем одеваем удлинительную шайбу, а сверху на нее накручиваем ограничительную гайку.



Когда все готово, следует вернуть на место эксцентрик. Его необходимо вставить в колесо таким образом, чтобы лапка была с противоположной от звезды стороны. На ось, которая выступила со стороны звезды, одевается пружина и закручивается. Далее колесо устанавливаем обратно на велосипед.

 Замена втулки выполнена!

Рекомендуем еще почитать по теме статьи:

Где можно дешево купить новый автомобиль?


Страница не найдена

вид спортаБегВелосипедыЙогаКоньки ледовыеКоньки роликовыеЛыжи беговыеЛыжи горныеСамокатыСёрфингСкейтбордыСноубордыТуризм

категорияснаряжениеодеждаобувьоптиказащитааксессуарызапчастиинструменты

товарная группаадаптер для заправки картриджаадаптерыадаптеры для крепления чехлаадаптеры для накачки колесаамортизаторы задние для велосипедааптечкибагажники автобагажники для велосипедабазыбалаклавыбаллоны газовые туристическиебаллоны для накачки колесабанданыбанданы многофункциональныебатареи аккумуляторныеблины вратаряблоки для йогиболты комплектботинки внутренниеботинки для беговых лыжботинки для горных лыжботинки для сноубордаботинки зимниеботинки с кошкамиботинки треккинговыебрюкибрюки короткиебрюки легкиебрюки спортивныебрюки термобельебрюки утепленныеварежкиварежки с подогревомвелосипеды BMXвелосипеды беговелывелосипеды горныевелосипеды горные с электроприводомвелосипеды круизерывелосипеды прогулочныевелосипеды прогулочные с электроприводомвелосипеды складныевелосипеды складные с электроприводомвелосипеды шоссейныеверевки динамическиеверевки статическиевёсла для сапсерфингавизоры для шлемавизоры игрокавилки для велосипедавинтывинты комплектвтулки для велосипедавтулки комплектвыжимки для цепивыносы рулягамашигарнитурыгерметики для колёсгермоупаковкигетрыгидраторыгиророторыгорелки туристическиегребёнкидатчики для велокомпьютерадатчики сердцебиениядатчики скорости педалированиядержателидержатели для велокомпьютеровдержатели для велосипедовдержатели для флягидержатели для щеткидержатели переключателядержатели ручки переключателядержатели тормозовдетали для крепленийдиски для балансадиски для крепленийдиски тормозные для велосипедадоски тренировочная для скалолазаниядоски тренировочныедоски тренировочные для скалолазаниядуги комплект ремонтныйжилетыжилеты защитныежилеты с подогревомжилеты спасательныезаглушки рулязажимы для верёвкизажимы для самокатовзакладки альпинистскиезаклепкизамкизамки для велосипедазамки для цепизатяжки для коньковзацепки комплектзацепки подвесныезащита голенизащита голеностопазащита грудизащита для втулкизащита звездызащита коленазащита колена и голенизащита комплектзащита локтязащита на запястьезащита на палкизащита перазащита плечзащита подбородказащита предплечьязащита рамы комплектзащита спинызащита шатуназащита шеизвезды для велосипедазвонкиинструменты комплекткабели для велокомпьютеровкамеры для велосипедакамни абразивныекамуса для лыжкамусы для лыжкамусы для сплитбордовканторезыкарабины альпинистскиекаретки для велосипедакартриджи комплект для заправкикартриджи многоразовыекартриджи одноразовые комплекткассетыкассеты для велосипедакедыкепкиклинья для фиксации ремешкаклипсыключиключи комплектключи комплект для велосипедаклюшки хоккейныековрики для йогиковрики надувныековрики туристическиекозырек для шлемакозырьки для шлемаколёса велосипедныеколёса велосипедные комплектколёса для лонгборда комплектколёса для лыжероллеровколёса для роликовых коньков комплектколёса для самоката комплектколёса для самокатовколёса для скейтборда комплектколодки тормозные дисковые велосипедныеколодки тормозные ободныеколонки рулевые велосипедаколышкикольца для палоккольца для пилатесакольца проставочныекомплект ремонтныйкомплекты для йогикомплекты для накачки колесакомплекты для пилатесакомплекты для сплитбордовкомплекты мячиков для терапии руккомплекты ремонтныекомплекты трансмиссии для велосипедакомплекты тросиков и рубашек тормозакомпьютеры для велосипедаконьки мягкиеконьки роликовыеконьки фигурныеконьки хоккейныекорзины для велосипедакосметика велосипедная комплекткостюмыкостюмы гоночныекостюмы для плаваниякостюмы спортивныекофтыкофты термобельекофты флисовыекошелькикошки ледовыекрепежи для плавниковкрепления для беговых лыжкрепления для горных лыжкрепления для сноубордакрепления для сплитбордовкрепления для шлема на рюкзаккрепления для экшн-камерыкровати надувныекроссовкикрылья велосипедныекрылья велосипедные комплекткрылья комплекткрышки для кассетыкрышки для рулевой колонкикупальники пляжныекурткикуртки ветрозащитныекуртки защитныекуртки легкиекуртки пуховыекуртки с подогревомкуртки утепленныелампа туристическаялапки для палоклеггинсыледобуры альпинистскиеледорубы альпинистскиелезвие для коньковлезвия для коньковленты для клюшекленты ободныелесенкилинзы для очков маскалинзы для солнечных очковлипучкилишилонгбордылонгборды минилопаты лавинныелыжероллерылыжи беговыелыжи беговые комплектлыжи горныелыжи горные комплектмагнезия для скалолазаниямагниты для велокомпьютерамази лыжныемайкимаскимаски ветрозащитныемасла для амортизаторовмасла для вилокмасла для тормозных системмебель кемпинговая комплектмешки для магнезиимешки компрессионныемешки спальныемолотки скальныемонтажкимонтажки комплектмячи для балансанакладки для скольжениянакладки защитные для шлеманакладки сменные для подошвынаконечники для палокнаконечники рубашки переключателянаконечники рубашки тормозанаконечники тросика переключателянаконечники тросика тормозанапильникинарукавникинасоснасосынасосы для велосипеданатяжители цепиниппелиноскиноски с подогревомобмотки руляобода для велосипедаоселки для коньковосиоси для втулкиоси комплектотверткиоттяжки альпинистскиеочистителиочистители для велосипедаочистители для цепиочки маскиочки солнцезащитныепалатки туристическиепалки для беговых лыжпалки для горных лыжпалки для лыжероллеровпалки для скандинавской ходьбыпалки треккинговыепегипедали для велосипедапереключатели скоростей велосипедаперчаткиперчатки велосипедныеперчатки для беговых лыжперчатки с подогревомперчатки хоккейныепетли страховочныеплавкиплавникипластыриплатформы для крепленийплатьяплиты газовые туристическиеповязки на лобподножки для велосипедаподушки туристическиеподшипники комплектпокрышки для велосипедаполиролиполотенцаполотенца для коврикапосуда для туризма комплектприборы столовые для туризма комплектпропитки водоотталкивающиепропитки дезодорантыпропитки комплектпрофили для беговых лыжпружины заднего амортизаторапряжкиразвескирамы велосипедныерамы для роликовых коньковрастиркарастиркиремешкиремешки для ковриковремешки для ледового инструментаремешки для палокремнирепшнурырога на рульроликироллы для терапии мышцроллы для терапии стопрубашкирубашки переключателярубашки с коротким рукавомрубашки тормозарули для велосипедаручки дистанционного управленияручки для палкиручки переключателяручки руляручки тормозарюкзакирюкзаки для роликовых коньковрюкзаки лавинныесалфетки для очковсамокатысандалиисанки ледянкисвязки для беговых лыжседла для велосипедасетки для лампсиденья для перевозки детейсиденья пенныесистемы страховочныесистемы шнуровкискакалкискейтбордыскребкисланцысмазки для цепи велосипедасмазки консистентныесмывкисноубордыспицы для велосипедасплитбордыспреи против запотеваниястаканы хоккейныестекла для лампСтелькистельки с подогревомстенды для сборки велосипедовстенды для сборки колесстойки для тентастолы туристическиестулья туристическиестяжки эксцентриковыестяжки эксцентриковые комплектсумкисумки для аптечкисумки для ботиноксумки для веревкисумки для коньковсумки на пояссумки на рамусумки на рульсумки подседельныесумки хоккейныетенты туристическиетермобелье комплекттермосытопытормоза дисковые для велосипедатормоза для коньковтормоза для крепленийтормоза ободныетрещоткитросикитросики гиророторатросики переключателятросики тормозатрубкитрусы термобельетрусы хоккейныетуфли велосипедныетуфли скальныеудлинители ремня для очковуплотнители для визораупоры для ледового инструментаупоры резиновые для крепленияуспокоители цепиустройства для чистки цепиустройства зарядныеустройства переговорные комплектустройства страховочныеутюгиутяжелители для рукфиксаторы для карабиновфиксаторы для колецфиксаторы для палокфляги питьевыефонарифонари для велосипедафонари туристическиефренды альпинистскиефутболкифутболки с воротникомфутболки с длинным рукавомфутболки термобельехомуты подседельныецепи для велосипедачайникичехлы для беговых лыжчехлы для велосипедовчехлы для горных лыжчехлы для коврикачехлы для лыжероллеровчехлы для очковчехлы для рюкзакачехлы для сноубордачехлы для телефоначехлы для шлемачехлы на ботинкичехлы на велотуфличехлы на лезвия коньковшайбышайбы хоккейныешапкишапки для плаванияшарфышатунышатуны комплектшезлонгишипы для обувишипы для обувных насадокшипы для педалей комплектшкуркишлемышлемы велосипедныешлемы для катания на роликовых конькахшлемы хоккейныешнур для дугшнуркишнурки для коньковшнурки для очковшнурок для очковшортышорты велосипедныешорты защитныештыри подседельныещеткищетки комплектыщиткищупы лавинныеэкраны ветрозащитныеэкшн-камерыэлементы питанияэспандерыюбкиякоря

товарная группа

бренд30 sevenActive LeisureAdidasAirsunAlexrimsAll TerraAlpinaAreaAsicsATIAtomicAvidAxiomBakodaBataleonBauerBickertonBionBlackspireBladerunnerBlizzardBluesportBorealBraveBrikoBrooksBuddy ChatBuffBulaBulletBurtonCane CreekCannondaleCarreraCCMChanexChargeChilliChinookCicloCleaveClimb XClimbing TechnologyCloudveilCodebaCombatContinentalCorratecCouloirCraghoppersCrankBrothersCrowCSTCycledesignD2bDalbelloDCDia-CompeDiamondDiatechDRDrakeDT SwissDuffsDynastarE ThirteenEagleEasternEastonEclatEclipticEdeaEiderEmmegiEndeavorEnduraEskaEurotrailEVFExelFabricFerlandFirst StrideFischerFive TenFlashFormulaFOXFOX ShoxFreetimeFSAFunnFunscooFuseGaiamGlobeGonsoGordiniGoSystemGroovstarGTHADHayesHeadHell is for HeroesHuckeHugerIcebreakerIndependentIndianaInnesIo BioIzjevskie KovrikiJalasJamisJoytechK2KarrimorKEDKefasKendaKermaKidneykarenKMCKoreL1LafumaLangeLascoLazerLekiLevelLicornLineLobsterLolёLookLooplineLowaMaceMach 1MadridMammutMangoManitouMankindMarkerMarzocchiMDCMedalistMerinopowerMetoliusMetropolisMichelinMilletMKMongooseMons RoyaleMotorexMRPNecoNHSNikeNirveNitroNomisNorcoNordicaNorthcapeNorthwaveO-SynceObermeyerOdiOktosONE IndustriesOne WayOntarioOptiwaxOrageOsirisOutleapPallasPillarPOCPowderhornPranaPremiumPrinceton TecPro FeetPro WheelPromaxPumaPure FixQloomRace FaceRadioRaidenRaveltikRebel KidzReebokRegattaReverseRexRichmanRideRiedellRisportRitcheyRockRockShoxRodeRoecklRollerbladeRome SDSRossignolRottefellaRPMRSTRustySalomonSaltSamoxSauconySaxifragaSchoeffelSchwalbeScreamerSDGShimanoSinnerSixSixOneSkullcandySlegarSlideSmithSnoliSombrioSpeed StuffSportalmSPRISpringyardSpyderSR SuntourSramStarStencilStormSun RingleSun ValleySunRaceSunringleSuper.
NaturalSupraSwitchbackSwixSyncrosTakeyaTaubertTechnineTektroTempestaTevaThawTiogaTokoTorspoTrailsideTravelSafeTrekkoTrial-SportTruvativTSGTurtle FurTwentyTyroliaUbikeUFOUSD ProVansVettaVokulVPWall ActiveWarriorWASPcamWellgoWestbeachWeThePeopleWoodmanWTBX-FusionXposureYokoZeropointZippZootZycle FixZZYZX

бренд

сезон2020/202120202019/202020192018/201920182017/201820172016/201720162015/201620152014/201520142013/201420132012/201320122011/201220112010/201120102009/201020092008/200920082007/200820072006/200720062005/200620052004/200520042003/200420032002/200320022001/200220012000/200120001999/200019991998

сезон

Как поставить подшипник заднее колесо велосипеда. Когда необходим ремонт втулки. Основные составляющие колеса

Самая распространенная неисправность задней втулки велосипеда, которая может привести к тому, что придется делать — это произвольная затяжка или послабление конуса. Если конус задней втулки ослаблен, то в колесе будет заметен большой люфт. В другом варианте, если конус перетянут, то заметно увеличивается тяжесть хода велосипеда и может быть слышен хруст подшипников. В обоих случаях необходимо не откладывая произвести ремонт задней втулки велосипеда. Для устранения этих неисправностей необходимо снять заднее колесо с велосипеда, если это спортивный скоростной или горный велосипед, то на них могут применяться эксцентриковый зажим, и колесо в таком случае снимается без задействования дополнительных ключей. На велосипедах начальных уровней колесо может быть прикручено двумя гайками, понадобится пара ключей.


Задняя втулка с эксцентриковым зажимом.

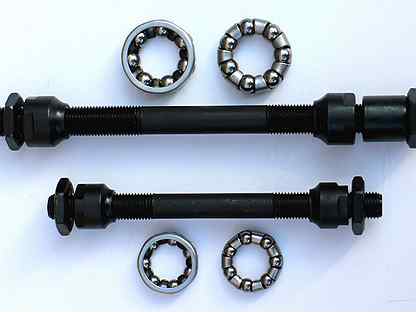

Ось задней втулки.

Ремонт

Чтобы устранить люфт или наоборот подтянуть конус нам понадобится пара ключей, обычно это рожковый конусный ключ на 15, и рожковый на 17 мм. Сначала нам потребуется послабить контргайку, затем ослабить или затянуть конусную гайку до нужного значения, в идеале люфта быть не должно, затем снова закрутить контргайку.

При нормально отрегулированном конусе, колесо должно с легкостью провернутся под тяжестью катафота или соска.

Бывает момент, когда ось втулка велосипедного колеса ломается или гнется, чаще всего это происходит из-за не качественных деталей. В таких случаях необходима полная замена оси втулки на новую, более высокого качества. При замене оси втулки, или когда нужно сделать ТО или ремонт задней втулки велосипеда, для удобства можно снять трещотку, если нужно простого подтянуть или ослабить конус, то можно обойтись без этого действия.

Искривленная ось втулки заднего колеса.

Для того чтобы поломки происходили реже, необходимо делать периодическое ТО, в основном это регулировка конуса а также мойка, чистка деталей и смазывание подшипников, иногда замена подшипников, сальников или шайб.

ТО задней влулки — разборка, профилактика и сборка


Ремонт задней втулки велосипеда может быть не самым дешевым, если обслуживать ее редко и не следить за ней.

Например, бывает такое что подшипники «выедают» в самом корпусе задней втулки ямы, возможно из-за искривления оси или недостачи смазки. При таком раскладе ремонт заднего колеса велосипеда, заключается в полной замене корпуса втулки или даже самого колеса. Поэтому, чтобы не случалось такого, необходимо перед каждым дальним выездом на велосипеде проводить осмотр своего двухколесного коня, и во время устранять неполадки.

В этом видео я покажу самостоятельный ремонт велосипеда: а именно, замена подшипников (Замена оси на велосипеде), на оси втулки заднего колеса горного велосипеда, на промышленные

Заработать на YouTube подключив партнерку http://join.air.io/leshaone
Канал
https://www.youtube.com/c/leshanavolvo
Группа ВК
http://vk.com/kulibincom

Втулка и ось. Втулки важный и точный элемент в велосипеде. Это третья по величине, тормозящая сила (после сопротивления воздуха, и трения покрышек). Которая однако может стать первой, если за втулкой совсем не ухаживать.
Принципиально есть два вида втулок, на насыпных, и на промышленных подшипниках.
Втулки на насыпных подшипниках, являются более распространенными, и дешевыми. Принцип действия прост, на картинке видно как она работает. На оси крепятся “Конусы”, которые прижимают подшипники к “Чашкам”. Конусы закрепляются на месте с помощью контрящей гайки. На конусе, находится пыльник, который предотвращает попадание внутрь втулки воды и грязи. Но все замечательно только в теории, в реальной жизни, пыльник только удерживает грязь в течение некоторого времени. Чем лучше пыльник, тем дольше он продержится.
Подобные втулки необходимо иногда, примерно раз в сезон\два, полностью перебирать. Нужно использовать густую смазку, и лучше её не экономить, щели в пыльнике, как раз забиваются смазкой.
Цельная надежнее как с точки зрения прочности на излом, так и по надежности фиксации в дропаутах. Кроме этого существуют, и активно используются представителями экстремальных видов катания, оси большого диаметра, представляющие собой практически, полую трубку. Под такие оси необходимо использовать специальные вилки, а для заднего колеса, необходимо изначальное изготовление рамы с бОльшим посадочным гнездом в дропаутах. Конечно они требуют и втулки, предназначенной для такой оси. Ремонт задней втулки велосипеда. Сколько шариков в переднем и заднем колесе велосипеда, диаметр шариков. Задняя втулка колеса велосипеда, как разобрать, обслуживание. 26 колеса на пром-промышленном подшипнике. Установка полуинтегрированной рулевой на промподшипниках. Заднее колесо велосипеда. Смазка подшипников. Настройка колеса. Тайна которую знают не все. Втулка с ножным тормозом! Замена и регулировка подшипников велосипедной втулки. Втулка на 2-х промах. Установка промышленных подшипников на велосипед (ключевые моменты). Втулка на насыпных подшипниках. Все что нужно знать. Как правильно собрать, ВТУЛКА ЗАДНЕГО КОЛЕСА СТАРОГО ВЕЛОСИПЕДА. Оси и эксцентрики. Мангал за 1 час 30мин Homemade BBQ Smoker. Задняя втулка велосипеда передняя втулка — что это?

В состав современного велосипеда входит два колеса, обычно одного диаметра. Заднее колесо обычно бывает ведущим и приводится в движение посредством велосипедной цепи.

Фактически, заднее колесо – основной элемент конструкции велосипеда. Понимание устройства заднего колеса поможет велосипедисту в правильном выборе двухколесного друга и в последующем безаварийном катании.


Колесо состоит из втулки, спиц, обода, камеры и покрышки. Иногда камера и покрышка составляют одно целое, то есть .

Втулка соединена с ободом колеса с помощью спиц, количество которых колеблется от 12 до 48. Престижные модели велосипедов с рамой из композитных материалов часто комплектуются колёсами, спицы которых выполнены из карбона.

Размер велосипедного колеса по традиции определяется по внешнему диаметру покрышки в дюймах – от 14 до 29 (1дюйм = 2.54см). Горный велосипед обычно комплектуется колесами 26 дюймов, а гибридный или туристический — 28 дюймов.

Задние колеса спортивных велосипедов не содержат спиц, так состоят из сплошного диска. Такая конструкция повышает жесткость колеса и уменьшает сопротивление встречного воздуха на больших скоростях. Единственным недостатком является повышенная парусность, которая добавляет неприятностей велогонщикам при боковом ветре.

Обод

Долговечность колеса зависит от конструкции обода. От прочности обода зависит не только безопасность велосипедиста, но и скорость движения. В основном, колеса современных велосипедов комплектуются ободами, которые в поперечном сечении напоминают коробку. Такая форма обода защищает его от деформаций при перегрузках и защищает колесо при встрече с препятствием.

Простейшие обода изготавливаются одностенными. Профиль обода напоминает букву «U». После добавления в профиль дополнительной перемычки получается усиленный тип обода — двухстенный. Такой обод крепче, ему меньше страшны препятствия и ямы на дорогах. Самый мощный вид обода — трехстенный, когда внутрь вставляется еще одна перемычка.

Материал

При изготовлении ободов велосипедных колес в большинстве случаев применяют сталь или алюминиевые сплавы. Обода из стали дешевле, однако тяжелее и более подвержены коррозии. В последние годы все чаще используют более легкие композитные материалы: карбон и пластик.

Новые технологии позволяют напылять керамику на тормозную поверхность ободов. При этом не только сокращается тормозной путь велосипеда в сырую погоду, но и продлевается время службы колеса.

Спица велосипедного колеса

Очень уязвимый элемент. Кроме нагрузки от веса велосипедиста, подвергается ударам на неровной дороге. С помощью ниппеля спица фиксируется в ободе. Самые распространенные спицы изготовляют из стали или алюминия.

Спицы из стали обязательно хромируются. Хорошо себя зарекомендовали спицы из нержавеющей стали. Они прочны и не поддаются коррозии.

Спица состоит из четырех частей:

  • Головка.Головка закреплена на втулке.
  • Тело.
  • Резьба. На резьбу навинчивается ниппель.
  • Ниппель. Ниппель крепит спицу к ободу.

Ниппель должен быть из того же материала, что и спица. В противном случае, из-за электрохимической коррозии затрудняется подтяжка и замена спицы. Натяжка спиц выполняется только спицевым ключом, ни в коем случае не плоскогубцами или другими подручными инструментами.

Для равномерного распределения нагрузки и исключения перекоса обода, натяжение спиц должно быть одинаковым. Это соответствует оптимальному балансу между конструктивными элементами.

Виды спиц:

  • Катаная спица — бюджетный вариант.
  • Тянутая спицалегче по весу, но дороже.
  • Плоская спица — самая дорогая, значительно превосходит остальные виды как по весу, так и по сопротивлению встречному воздушному потоку.

Спицовка


Спицовка
— это порядок взаимного крепления втулки, спиц и обода. Есть два основных вида спицовки колес: «радиальное» и «крестовое».

При «Радиальном» виде спица не пересекается с остальными. При сборке «крестом», спица перекрещивается с остальными спицами несколько раз, в зависимости от выбранного способа спицевания. На широко распространенных колесах 26 дюймов чаще используют спицовку «в три креста».

Разновидности задних велосипедных втулок, отличия их друг от друга

Втулка — основа колеса. От качества изготовления втулки, ее веса и размера зависит накат велосипеда и затраты энергии велосипедиста в процессе езды. Велосипедные втулки отличаются друг от друга по прочности, наличию дополнительных элементов и уровню защиты от внешних климатических факторов.

Втулка находится в центре колеса и вращается на подшипниках. В качестве подшипников применяются разборные шарики, либо универсальные закрытые подшипники заводского изготовления. На подшипник приходится всё давление велосипеда при езде, поэтому качество его должно быть высоким.

Втулка посредством спиц соединена с ободом колеса. Устаревшие модели втулки типа «Торпедо» содержат внутри конструкции тормозной барабан, с помощью которого велосипедист тормозит обратным вращением педалей.

В состав современной задней велосипедной втулки входит храповой механизм, а кассета со звездами надевается на барабан. На втулке с трещоткой подшипники расположены ближе к центру, поэтому нагрузка распределяется не равномерно. Втулки этого типа устанавливаются на подростковые или на бюджетные взрослые велосипеды.


Кассетная втулка – еще один популярный тип задней втулки.
Она имеет шлицы, на которые насаживается кассета со звездами и фиксируется гайкой кассеты. Такие втулки более надежные, подшипники находятся дальше от центра втулки, поэтому велосипед может выдерживать вес до 120 кг.


Третий вид задних втулок – втулка с планетарной системой переключения скоростей.
Она объединяет функции втулки и механизм велосипеда.

Весь механизм расположен внутри втулки и защищен от пыли и влаги. Цепь на велосипеде с такой втулкой служит дольше, так как не меняет своего положения. имеет высокую степень надежности.

Конструкция 3-скоростной планетарной втулки SRAM очень простая. А вот 5-ти и 7-ми скоростные лучше не разбирать. Планетарные шестерёнки устанавливаются в особом положении — для этого нужен специальный инструмент.

Поломки задней втулки

Наиболее частая поломка втулки заднего колеса — ослабление конуса или чрезмерная затяжка. Ослабление конуса приводит к . Если ситуация противоположная, когда конус перетянут, тогда пропадает легкость хода велосипеда. В худшем случае может прослушиваться характерный хрустящий звук в подшипниках. Обе ситуации являются аварийными, поэтому надо немедленно приступить к .

Как правило, потребность в сборке велосипедного колеса возникает в случае замены ключевых деталей или покупке комплектующих на заказ по отдельности, а так же если обслуживание в сервисном центре не входит в планы велосипедиста. Давайте разберемся, как происходит сборка заднего колеса велосипеда.

Рассматривать мы будем технологию сборки заднего колеса, поскольку работать с передними колесами велосипеда значительно проще. Навыки, приобретенные при сборке задних колес велосипеда, вполне подходят и к переднему. Для работы нам понадобится некоторые инструменты: колесный стенд, спицевой ключ, конусный ключ, набор гаечных ключей и обыкновенная прямая отвертка. Чтобы собрать заднее велосипедное колесо, надо пройти несколько этапов – это спицовка, предварительное натяжение, корректировка геометрии колеса и сборка втулки.

Спицовка

Необходимо смазать резьбу на спицах и поместить их во фланец втулки, оставляя по пустому отверстию в промежутках. Далее ищем отверстие на правой стороне обода, справа от вентиля, в него мы вставим самую первую спицу и закрепим ее ниппелем. Затем начинаем вставлять остальные спицы, оставляя по три пустых отверстия. После этого можно вставить спицы на правой стороне, оставляя промежутки в одно отверстие. Когда с правой стороной эта работа выполнена, нужно приступить к левой стороне. Порядок действий остается тот же, но надо помнить, что первая спица будет находиться слева от вентиля. Следует обратить внимание на то, что головки этих спиц должны быть снаружи фланца втулки. Данные спицы именуются приводными, а последующие — натяжными.

Приступаем к натяжным спицам. Их концы должны быть на внутренней стороне фланца втулки. Вставляем натяжную спицу, она будет пересекаться с тремя приводными спицами, причем первые две она пересекает сверху, а третью — снизу. Так же крепим оставшиеся натяжные спицы, затягивая ниппели на полтора или два оборота.

Предварительная натяжка спиц

Для начала необходимо все ниппели закрутить на одну глубину. На заднем колесе натяжение правых спиц делается большим, для начала их нужно завернуть на 3-3,5 оборота.

Далее приступаем натяжке всех спиц. Для этого заворачиваем каждый ниппель на один оборот. Делать это надо по порядку, начиная от вентильного отверстия. Следующая подтяжка должна производиться затягиванием ниппелей на пол оборота.

Корректировка геометрии колеса

На этом этапе нам понадобится стенд, на который мы установим наше заднее колесо. Существует два вида неровностей колеса – вертикальная и горизонтальная, соответственно эллипс и «восьмерка». Начинать правку нужно с той неровности, которая больше.

Общий принцип корректировки неровностей для обоих случаев один – при подтяжке левых ниппелей, правые ослабляют на такое же количество оборотов, и наоборот. Не стоит пытаться сделать эту работу за один проход, лучше постепенно добиваться концентричности за несколько проходов.

Для настройки «зонтика» необходимо равномерно менять натяжение спиц на одной стороне колеса, добиваясь необходимых параметров. Заднее колесо велосипеда по этому параметру отличается от переднего в силу особенностей втулки.

Втулка

Самостоятельная сборка задней втулки требуется, как правило, в случае если вы сами решили провести техническое обслуживание – замены подшипников, в случае если это промышленные подшипники, замена смазки на насыпных подшипниках, замена звезды, чистка от грязи. В принципе, собрать ее несложно.

Имея перед собой все детали задней втулки велосипеда , убедитесь, что все детали очищены от пыли и грязи, с подшипников удалена старая смазка.

Начинать сборку этого узла нужно с того, что смазать чашки в ступице и конуса. Затем нужно вложить подшипники со стороны без ведомых звезд, если подшипники насыпные, то они должны быть полностью в смазке. Затем накладываем на подшипники конус. После этого вкладываем сторон и со стороны, где находятся звезды, при этом придерживая конус с обратной стороны. Далее аккуратно вставляем ось втулки и закручиваем ее, пока конус оси не встанет на место, оставляем небольшой люфт, после чего одеваем шайбу (кольцо) и затягиваем его контргайкой.

Теперь вы знаете, как собрать заднее колесо велосипеда. Если вы все собрали правильно, то следующие обслуживание грозит не скоро. Не отчаивайтесь, если вдруг что-то пошло не так, ведь профессионалами не рождаются. Со временем придет необходимый опыт и навыки.

При выборе байка многие начинающие велосипедисты чаще всего смотрят на задний переключатель, раму, наличие или отсутствие амортизатора. При этом такому важному компоненту, как колёсная втулка, уделяется недостаточное внимание.

Виды велосипедных втулок и их компоненты

Классификация втулок

Существуют два вида втулок – передняя и задняя. Передняя проще устроена и не подвергается таким нагрузкам, как задняя, особенно если на велосипеде установлена вилка с амортизатором. служит для передачи вращающего момента от педалей к заднему колесу, от неё зависят динамические характеристики байка, поэтому дальше речь пойдёт именно о ней.

Различаются по материалу, из которого они изготовлены, а также внутреннему устройству. Обычно они состоят из оси, ступицы с фланцами, к которым крепятся спицы, и подшипников. Различают следующие виды втулок для заднего колеса:

  • Трещоточные , в которых набор звёздочек объединён с храповым механизмом в единое целое. Такие втулки часто ставятся на велосипеды нижнего ценового сегмента.
  • Кассетные , в которых набор задних звёзд устанавливается на специальный барабан с помощью шлицевого соединения.
  • Планетарные с внутренним переключением передач, в которых шестерёнки расположены внутри корпуса самой втулки. Они имеют высокий вес и стоимость, но надёжны и практически не требуют технического обслуживания.

Втулка задняя кассетная Novatec d042sb-ss

Первые два типа получили наибольшее распространение, а планетарные остаются скорее экзотикой, хотя довольно часто используются в ситибайках.

Втулки с трещоткой дешевле, но менее надёжны и считаются устаревшими, поэтому лучше выбрать вариант с кассетой.


Втулка задняя JOY TECH 434 под трещотку

Подшипники

Важным фактором, на который следует обратить внимание при выборе втулки, является тип подшипников, установленных в них. Наиболее распространённым видом остаются насыпные шарикоподшипники, но более надёжны в картриджах.

В первом случае на оси велосипеда крепятся конусные гайки, которые прижимают шарики к чашкам, конструктивно являющимся частью корпуса самой втулки. Узлы с такими подшипниками легко обслуживать и ремонтировать, но они быстро засоряются.


Подшипник промышленный R8RS задней втулки КТ-155

В изделиях на промышленных подшипниках шарики в кассете запрессованы прямо в ступицу. Они отлично подходят для спортивного велосипеда, так как имеют больший коэффициент полезного действия и лучшую защиту от грязи. Другим преимуществом втулок на промподшипниках является то, что они не требуют регулировки осевого зазора и частой смазки, но разобрать их довольно трудно.

Корпус втулки

Как правило, корпусом втулки является ступица колеса. Она имеет фланцы, на которых крепятся спицы, причём из-за наличия на заднем колесе набора звёздочек спицы имеют с одной стороны немного меньшую длину. У втулок с насыпными подшипниками внутренняя поверхность имеет дорожки, по которым двигаются шарики.

Задняя ось

Задняя ось велосипеда представляет собой жёстко зафиксированный в дропаутах стержень с резьбой, который не передаёт крутящий момент, но при этом несёт основную нагрузку при движении велосипеда. Она обычно изготавливается из стали, титанового или алюминиевого сплава, и является неотъемлемым конструктивным элементом втулки.

В зависимости от типа крепления оси могут быть полыми или цельными. Полые используются вместе с эксцентриковыми стяжками, облегчающими установку и демонтаж колеса. Такие оси имеют большую жёсткость и меньший вес.

Ещё одним способом крепления колеса является фиксация его оси в перьях рамы специальными гайками. Для рамы с горизонтальными дропаутами больше подойдёт ось на гайках из-за более надёжного и прочного крепления колеса.


Ось втулки задняя Quando KT-262R 175mm на гайках

В некоторых моделях горного велосипеда, а также байков для циклокросса, используются сквозные оси (thru axle), один из концов которых имеет резьбу. Такие оси являются частью конструкции рамы и обычно поставляются вместе с ней.

Толщина задней оси зависит от типа велосипеда, а её длина определяется расстоянием между дропаутами перьев рамы. В некоторых моделях втулок диаметр может меняться с помощью специальных переходников. Обычно применяются такие оси (первое число – диаметр, а второе – длина):

  • 10×135 мм – используются в большинстве современных велосипедов;
  • 10×130 мм – устанавливаются на шоссейные велосипеды;
  • 12×150 мм – велосипедные оси для даунхилла и фри-райда;
  • 10×170 мм – такие оси ставятся на фэт-байки;
  • 10×120 мм – подходит для скоростного трекового велосипеда.

На велосипедах для экстремального спорта High End уровня могут использоваться специальные оси увеличенной толщины, которые обладают повышенной прочностью.

Разборка и обслуживание задней втулки

Механизм заднего колеса велосипеда нуждается в периодическом техобслуживании и ремонте, и часто у неопытных велосипедистов возникают проблемы при его разборке и сборке. Однако это довольно простая операция, и после небольшой практики она перестаёт вызывать затруднения. Главное – выбрать подходящий инструмент и запастись терпением. Также следует проявить максимум аккуратности, иначе закатившаяся куда-либо маленькая деталь или шарик может доставить серьёзные проблемы, и правильно собрать механизм будет невозможно. Если нет уверенности в своих действиях, то можно даже записать процесс на видео, чтобы при обратной сборке было понятно, куда следует установить тот или иной элемент.


Задняя втулка и её составные части

Все обычные втулки рассчитаны на разборку со стороны, противоположной размещению звёздочек, то есть с левой. Рассмотрим последовательность действий при разборке изделия на насыпных подшипниках, так как такая конструкция является наиболее распространённой:

  • Для начала нужно открутить гайки и отсоединить колесо от рамы. В случае с зажимами на эксцентриках даже не понадобятся инструменты. После того, как колесо снято, можно начинать разборку.
  • Теперь следует снять звёздочки, иначе получить полный доступ к внутренней части втулки будет невозможно. Если колесо имеет кассету, то понадобится инструмент под названием хлыст и съёмник. Хлыст накидывается на большую звезду и удерживает её, а съёмник вставляется в кассету и вращается против часовой стрелки. После демонтажа кассеты нужно снять тормозной диск с левой стороны втулки (если установлены дисковые тормоза).
  • Для разборки колеса с трещоткой нужен съёмник и ключ с хорошим рычагом. Придётся приложить довольно большое усилие, потому что трещотка закручивалась всё то время, пока вы ездили на велосипеде. Трещотку тоже нужно откручивать против часовой стрелки.
  • Для дальнейшей работы понадобятся два ключа. Специальный конусный ключ имеет маленькую толщину, им удерживается конус втулки, а вторым ключом нужно расконтрить левую гайку, которая фиксирует этот конус. Расконтренную гайку можно открутить, и теперь задняя ось велосипеда легко достаётся из втулки, давая доступ к подшипникам и внутренней поверхности ступицы колеса.
  • Шарики могут прикрываться металлическими пыльниками. И то, и другое нужно аккуратно извлечь и сложить в какую-нибудь коробочку. Вот и всё, втулка разобрана, теперь можно приступать к техобслуживанию и ремонту.

Схема разборки втулки на промподшипниках даже проще, определённую трудность составляет лишь извлечение кассет с шариками, так как они довольно плотно запрессованы в ступицу. Картридж придётся доставать специальным инструментом или выбивать ударами молотка по оси, но делать это нужно крайне осторожно, чтобы не повредить фланец.

Иногда приходится разбирать сам барабан, на который крепится кассета со звёздами. В этом случае понадобится особый съёмник со шлицами. Но такая необходимость возникает крайне редко, и в этом случае всё же лучше обратиться в мастерскую.

Техобслуживание задних втулок заключается в удалении старой смазки, очистке деталей от грязи, проверки их целостности и нанесении новой смазки. Нужно тщательно промыть не только подшипники и внутреннюю поверхность ступицы, но и резьбу на гайках и оси, так как в неё часто набивается песок. При закручивании он собирается на поверхности конуса, может вызвать хруст и даже повреждение шариков. Для этого обычно используется бензин, растворитель или специальные моющие средства. После очистки нужно нанести смазку на все подвижные детали.

Сборка втулки происходит в обратном порядке. Если детали не утеряны, то всё пройдёт без каких-либо затруднений.

При установке колеса в дропауты следует обратить внимание на один важный момент: ось со втулкой должны входить в них довольно плотно. Если образуется зазор, то следует вставить проставочные шайбы. В противном случае перья будут стягиваться и изгибаться при фиксации колеса, что может привести к возникновению постоянных напряжений в перьях и, в конце концов, к разрушению конструкции.

Наиболее частые проблемы и пути их устранения

Люфт

Если контргайки втулки недостаточно сильно затянуты, то во время вращения колеса возникают биения задней оси о подшипники. В результате на дорожках конусов появляются каверны, а шарики деформируются. Если люфт не устранить вовремя, то на конусах и внутренней поверхности втулки образуются сколы. В особо запущенных случаях шарики могут даже выскочить с дорожек и начать вращаться внутри втулки, стачивая ось и разрушая ступицу, тогда придётся заменить весь узел и переспицевать колесо.

Чтобы избежать люфта, необходимо правильно настроить конусы. Для этого нужно постепенно затягивать конусную гайку, стараясь найти такое состояние, в котором колесо свободно вращается без возникновения биений. Когда правильная позиция найдена, следует зафиксировать конус контргайкой. При законтривании конуса ось часто начинает вращаться, и верное положение теряется, поэтому можно зажать правый конец оси в тиски.

Перетяжка конуса

Эта ситуация обратна предыдущей: конусные гайки затянуты слишком сильно, что вызывает во втулке чрезмерное трение, и колесо теряет накат. В таком случае также требуется регулировка конусов, и все действия аналогичны вышеописанным.

Поломка или искривление оси

Ещё одной часто возникающей проблемой является искривление оси или нарушение её целостности, вызванные некачественными материалами, применяемыми при их изготовлении, либо конструктивными особенностями самой втулки. Такие поломки свойственны в основном втулкам с трещоткой, так как у них опорные подшипники находятся слишком далеко от точки крепления оси в дропаутах перьев рамы. В результате возникает слишком большой рычаг, и при увеличении нагрузки ось приходит в негодность.


Сломанная задняя ось велосипеда

К сожалению, если ось сломалась или погнулась, то придётся поставить новую, так как они не поддаются восстановлению. Хорошая новость заключается в том, что оси стоят недорого, и их легко заменить. Следует учесть, что производители используют различную резьбу, а конусы могут отличаться по размеру и полноте. Поэтому во время похода в магазин лучше захватить их с собой, чтобы не ошибиться при покупке замены и выбрать то изделие, которое подходит именно к вашей втулке.

Хруст или шум внутри втулки

Шумы, скрип и хруст сигнализируют о том, что вашей втулке пора пройти техобслуживание. И сделать это следует как можно скорее, иначе всё может закончиться очень плачевно. Для начала следует разобрать втулку, поменять смазку и проверить детали на наличие дефектов. Испорченные компоненты нужно заменить. Если после всего этого проблема осталась, то стоит проконсультироваться у специалиста. Возможно, что она возникла из-за низкого качества самой втулки, и придётся ставить новую.

Задняя втулка велосипеда является очень важным и часто недооценённым элементом велосипеда, а её ось подвергается увеличенным нагрузкам. Песок, грязь, микроскопические обломки и пыль обладают абразивными свойствами, разрушающими металл. Поломки механической части заднего колеса требуют дорогостоящего ремонта или даже замены всего узла, поэтому своевременное и правильное техническое обслуживание втулки существенно продлит жизнь вашего байка и поможет избежать ненужных трат.

Люфт заднего колеса велосипеда — причины и способы устранения

На чтение 5 мин. Просмотров 1.5k.

Велосипедные прогулки и велотуризм набирают все большую популярность. Многие пересаживаются на велосипед вместо автомобиля и получают огромное удовольствие.

Однако в процессе эксплуатации случаются и негативные моменты, связанные с неисправностями различных деталей и механизмов. Одной из часто встречающихся проблем является люфт колеса. При несвоевременном ремонте это может привести к выводу из строя велосипеда.

Что такое люфт?

Классически люфтом называют небольшой зазор между механическими деталями, которые вращаются относительно друг друга и взаимосвязаны. Проще говоря, свободный ход одного элемента, не приводящий к движению другой элемент системы.

Люфт колеса велосипеда – это некоторое смещение его плоскости относительно оси вращения или втулки, приводящее к движению по восьмерке.

По причине люфта во время езды ощущается так называемое биение колеса. Это явление возникает при смещении колеса вправо или влево по отношению к вертикальной оси движения.

Причины возникновения

К основным причинам возникновения люфта можно отнести следующие:

  • истирание втулки колеса;
  • изнашивание радиусной гайки (по-другому конус) и повреждение дорожек качения подшипников;
  • истирание специальных насечек на контргайке, которые служат для более плотного контакта с радиусной гайкой. Высокая степень сцепления между гайками препятствует раскручиванию;

Чаще всего данные причины возникают при активной эксплуатации с предельными нагрузками на колеса и велосипед в целом. Не меньшую роль играет и срок использования, и качество деталей.

В этих трех случаях ремонт осуществляется заменой износившихся деталей. В любом веломагазине можно с легкостью найти и купить данные запасные части в отдельности.

Следующие причины устраняются без замены деталей:

  • ослабление поджатия между радиусной и контргайкой. Требует элементарного подтягивания ключом:
  • зазор, появляющийся после установки колеса на свое место, между рамой велосипеда и контргайкой. Необходимо заполнить пустое место с помощью шайбы или гравера;

Как убрать люфт?



Для устранения люфта в первую очередь необходимо определиться с причиной его появления. Чтобы это сделать следует снять колесо, взять за один край оси и подвигать его вверх и вниз. Если наблюдается шатание, берем два ключа (тонкие, рожковые) и подтягиваем радиусную и контргайку с двух сторон.

Внимание! Сильное зажатие не позволит колесу крутиться, слабое – приводит к люфту (шату).

После регулировки зажатия проверяем наличие люфта, так же взявшись за ось. Если проблема не исправлена, следует полностью разбирать втулку и искать причину внутри.

Переднее и заднее колесо велосипеда частично отличаются по конструкции, поэтому рассмотрим их по отдельности.

Заднего колеса

  1. В первую очередь снимаем колесо. В конструкцию задней втулки чаще всего входит трещотка. Ее тоже необходимо предварительно снять, поскольку под трещоткой расположен конус и контргайка. В противном случае обслужить втулку не получится.
  2. Разбираем втулку и протираем все детали от старой смазки и грязи.
  3. Просматриваем радиусные гайки, дорожки качения и сами подшипники. При наличии механических повреждений заменяем изношенную деталь на новую.
  4. После проверки все части втулки ставим на место, закладываем новую смазку. Накручиваем радиусные и контргайки.
  5. Поджимаем конус и контргайку со стороны трещотки, а с другой стороны регулируем натяжение подшипников. Зачастую происходит расслабление подшипников, при зажимании второй пары гаек. Для того чтобы этого избежать можно воспользоваться рамой велосипеда или позвать помощника.
  6. Устанавливаем на место трещотку. Проверяем легкость вращения, фиксируем.
  7. Колесо собрано, и теперь необходимо установить его на раму. Если возник зазор между контргайкой и рамой, то его необходимо заполнить с помощью толстой шайбы.
  8. Прижимаем колесо зажимной гайкой со стороны трещотки. Теперь необходимо проверить правильное натяжение подшипников. После этого зажимаем колесо с другой стороны.
  9. Проверяем легкость качения и наличие люфта. Если все сделано правильно колесо будет крутиться плавно, а люфт – отсутствовать.

Переднего колеса

В конструкции переднего и заднего колеса есть небольшие отличия, поэтому рассмотрим переднее колесо детально:

  1. Для начала снимаем колесо с рамы. Разбираем втулку и чистим детали от старой смазки и грязи.
  2. Проверяем износ и повреждения деталей. Если все в порядке закладываем новую смазку и устанавливаем подшипники (сепараторные или 9 шариков по отдельности).
  3. Закручиваем с одной стороны оси конус и накручиваем контргайку.
  4. Помещаем ось на место. Накручиваем конус и контргайку с другой стороны. Необходимо проследить, чтобы концы оси с резьбой были одинаковой длины.
  5. Выставляем нормальное натяжение подшипников и фиксируем контргайками. Следим за одинаковым натяжением с обеих сторон. Зажимать гайки сначала следует со стороны дискового тормоза (если колесо им оборудовано). Работу следует производить двумя ключами. Можно приобрести специальные тонкие рожковые ключи в специализированном магазине.
  6. Устанавливаем колесо на раму. Накручиваем зажимные гайки. При необходимости устраняем зазоры при помощи шайб.
  7. Проверяем правильное натяжение подшипников. Используя тонкие ключи, подтягиваем или ослабляем конусы и контргайки.
  8. Затягиваем зажимные гайки. Проверяем качение и люфт. Взяв за колесо, подвигайте его вправо и влево. Если свободного хода нет, значит, проблема устранена.

Люфт колеса достаточно распространенная проблема, которая возникает в процессе эксплуатации велосипеда. Устранить данную неисправность можно вручную, не прибегая к помощи специалиста.

В случае эксплуатации велосипеда с данной неисправностью длительное время колесо может полностью выйти из строя. Деформируется ось, конусы и дорожки качения внутри втулки. Это приведет к полной замене обода с неисправной втулкой.

В процессе использования велосипеда рекомендуется делать ежегодное техническое обслуживание. В процессе ТО можно выявить люфт и своевременно его устранить.

Как разобрать или собрать заднее колесо скоростного велосипеда

03.04.2017

Снятие колес с рамы входит в обязательную процедуру технического обслуживания велосипеда. Рано или поздно колесо даже самого продвинутого байка преподнесет сюрпризы в виде деформаций обода, повреждения спиц, лопнувшей камеры или вообще всей покрышки, а также износа системы звездочек для заднего колеса.


Опытные велосипедисты приветствуют самостоятельный ремонт колес, и не случайно: дешевле, да и навыков поднаберешься. Можно обратиться и в хорошую мастерскую, где проблему решат, возможно, быстрее, но и не безвозмездно. Более того, сервис вряд ли находится под окнами дома, так что велосипед придется тащить волоком, в чем мало приятного. Чтобы этого избежать, лучше немного повозиться самому, тем более ничего сложного в колесах велика нет. Сегодня поговорим о том, как снять заднее колесо с велосипеда, отремонтировать его и правильно собрать.

Когда нужно снимать заднее колесо

Вряд ли просто так придет в голову идея откручивать ходовую часть с рамы велосипеда, если, конечно, человек не специализируется на велоразборке. Но это совсем другой случай. Демонтаж заднего колеса потребуется, если наблюдаются такие проблемы:

  • заметные повреждения обода;
  • полный износ, когда нужна замена колеса;
  • спустила камера или разорвалась шина;
  • переборка втулки.

Сюда можно отнести и плановую замену системы задних звезд и цепи.

Обычно хватает одного ключа соответствующего размера, которым гайки снимаются поочередно. Если втулочная ось проворачивается, тогда гайки раскручиваются одновременно в разные стороны. Рекомендуется использовать рожковый или накидной гаечные ключи. Разводной вариант нежелателен, так как его толстые рога «съедают» углы гайки из-за неплотного прилегания и скольжения.

Замена велосипедной камеры

Для съема покрышки и извлечения поврежденной камеры необходимо удалить оставшийся воздух: отвинчивается колпачок и непрерывным нажатием на ниппель колесо спускается. Если воздуха в шине нет, что чаще и бывает при проколах, то просто отвинчиваем колпак.

Чтобы снять покрышку, понадобятся специальные лопатки-монтажки. Конечно, камеру можно поддеть обычной отверткой и даже ножом, но лучше иметь профессиональный инструмент. При помощи монтажек покрышка поддевается со стороны, противоположной ниппелю. Как только она начинает стягиваться, нужно поддеть борта чуть дальше, до тех пор, пока не образуется достаточно свободной части покрышки, и ее можно будет спокойно стянуть с обода.


Перед снятием велосипед нужно перевернуть и установить на седло и руль. Навесы в виде зеркала, звонка и фонаря лучше заранее убрать, чтобы не повредить их под весом рамы. Тормоза типа V-brake сначала разжимаются и демонтируются, иначе они не дадут свободно вытащить колесо. С дисковыми моделями все проще – можно сразу снимать колесо.

Надо сказать, что сам процесс съема заключается лишь в отвороте эксцентрика или откручивании крепежных гаек с оси втулки, у кого что стоит. Если крепление – эксцентрик, просто отвинчиваем ручки и скручиваем колесо. Гаечное закрепление ослабляется одним или двумя ключами.

Обычно хватает одного ключа соответствующего размера, которым гайки снимаются поочередно. Если втулочная ось проворачивается, тогда гайки раскручиваются одновременно в разные стороны. Рекомендуется использовать рожковый или накидной гаечные ключи. Разводной вариант нежелателен, так как его толстые рога «съедают» углы гайки из-за неплотного прилегания и скольжения.

Замена велосипедной камеры

Для съема покрышки и извлечения поврежденной камеры необходимо удалить оставшийся воздух: отвинчивается колпачок и непрерывным нажатием на ниппель колесо спускается. Если воздуха в шине нет, что чаще и бывает при проколах, то просто отвинчиваем колпак.

Чтобы снять покрышку, понадобятся специальные лопатки-монтажки. Конечно, камеру можно поддеть обычной отверткой и даже ножом, но лучше иметь профессиональный инструмент. При помощи монтажек покрышка поддевается со стороны, противоположной ниппелю. Как только она начинает стягиваться, нужно поддеть борта чуть дальше, до тех пор, пока не образуется достаточно свободной части покрышки, и ее можно будет спокойно стянуть с обода.

Стягивать нужно очень аккуратно, чтобы не повредить обод, не стоит применять слишком много силы. Когда покрышка снята, извлекаем поврежденную камеру и устанавливаем новую. Ниппель продевается в отверстие обода, затем камера равномерно распределяется по окружности.

Внимание! Камера должна лежать ровно, без перегибов, иначе придется переустанавливать ее. На дне обода обязательно должен быть флиппер, предохраняющий от остриев спиц. Если он порвался, нужно установить новый или же обойтись двумя слоями тонкой изоленты.

Сверху на обод надевается внешняя часть шины, в этот раз, со стороны ниппеля. При установке покрышки нужно учитывать правильное направление рисунка протектора. Обычно на шинах рисуют стрелки, а в перевернутом состоянии велосипеда направление вперед – это назад в нижнем положении. Впрочем, с задним колесом скоростного горного велосипеда ошибиться нетрудно, благодаря кассете сбоку. После монтажа камера накачивается.

Снятие кассеты и переборка втулки

Втулка – одна из частей велосипедного колеса, которая требует периодического обслуживания. В среднем, заглядывать в нее нужно раз на 2000 км пробега, по срокам это 2-3 месяца активной езды. Если колесо уже скрипит и наблюдается снижение КПД вращения, иными словами, велик хуже едет, то пора снимать его и осматривать втулку.

Основная проблема со втулкой – это люфт и недостаточная смазка подшипников. Из-за нарушения посадки или повышенного трения детали начинают ускоренно изнашиваться. Если колесо давно не обслуживалось, подшипники могут вообще рассыпаться. Чтобы получить доступ к подшипникам втулки, нужно будет на время избавиться от задних звездочек.

Устройство задних скоростей снимается при помощи съемника и так называемого хлыста. Снять кассету – дело недолгое, однако придется приложить немало сил, чтобы свинтить ее с колеса. Поэтапно это выглядит так:

  1. Съемник вставляется в кассетную гайку.
  2. Хлыстом держится большая звезда системы, чтобы не проворачивалась.
  3. При помощи гаечного ключа съемник вращается, вывинчивая шлицевую гайку.
  4. Снимаем малые звезды, которые установлены сверху, аккуратно складываем их в сторону вместе с шайбами, а затем уже извлекаем саму кассету.

Перед тем, как разобрать втулку, следует немного ослабить натяжение спиц. Сделать это можно при помощи круглого ключа с выбитыми лунками под разные диаметры спиц. Ослаблять нужно ненамного, достаточно четверти оборотов. Если втулку потребуется заменить, то спицы нужно раскрутить настолько, чтобы легко вытащить ее из зацеплений.

Полная замена втулки требуется, если и ось, и подшипники пришли в негодность. Однако зачастую при заклинивании втулки ось в нормальном состоянии, достаточно поменять подшипники. Нередко и то, и другое ещё будет служить верой и правдой, если их хорошо смазать. Правильная смазка не даст деталям изнашиваться при динамических нагрузках.


Схема задней втулки скоростного велосипеда

Переборка осевой детали колеса сопряжена с очисткой оси и подшипниковых шариков от грязи. Извлеченные детали на время нужно поместить в растворитель, затем дать высохнуть, смазать и установить на место. Подшипники в перекошенном положении нужно отрегулировать, вернув их в прямое положение. Впрочем, во время люфта детали уже неисправны, поэтому лучшим вариантом будет замена.

Сборка и установка заднего колеса на велосипед

Качественный ремонт колеса – это не только разборка, замена, смазка или регулировка. На последнем этапе весь этот хаос нужно собрать в обратной последовательности. Все детали втулочного механизма помещаются в барабан и тщательно закрепляются контрагайками. Барабан насаживается на спицы, после чего их необходимо затянуть на то количество оборотов, на которое они были ослаблены.

Закручивание спицевых гаек делается в сторону, противоположную ослаблению. Здесь нужно запомнить направление ослабления, чтобы правильно затянуть. Если барабан болтается, то закрутить спицы надо посильнее.

Кассета надевается на втулку в таком порядке:

  • основные звезды;
  • одиночные звезды, маленькие звездочки;
  • затяжка кассетного механизма хлыстом.

Осталось только поставить заднее колесо на раму. На одну из звезд надевается цепь, а колесо вставляется в пазы рамы. В довершении всего остается только затянуть гайки или эксцентрики с обеих сторон. После сборки нужно покрутить педали и посмотреть, нормально ли цепь ходит по звездам. Переворачиваем велик и начинаем спокойно кататься!

Столкнуться с неполадками колеса так или иначе придется каждому, кто активно ездит на велосипеде. Несмотря на простоту обслуживания, колесо на первых порах может отнять достаточно времени. Однако, если вспомнить, какое значение имеют колеса для велосипеда, это окажется не так уж много. Более того, с опытом переборка колеса будет занимать считанные минуты.

Как заменить кассету на велосипеде

СОДЕРЖАНИЕ СТАТЬИ:

Как только вы проедете порядка 1500 км на велосипеде, придет время тщательного технического осмотра кассеты звездочек (объем изнашивания будет зависеть от состояния цепи и местности, по которой вы путешествуете: по горной дороге или по шоссе). Если зубчики у часто используемых звездочек больше похожи на акульи плавники, а не на закругленные бугорки, как у редко используемых, то пришло время заменить кассету.

Иногда возможно заменить только одну звездочку, вместо всей кассеты, но не для всех кассет можно подобрать запасные части. Так что, лучше всего заменить ее полностью. Спросите у местного механика, какое решение будет лучшим для велосипеда.

Как заменить кассету на велосипеде — видео

Проверьте тип втулки велосипеда


Следующие шаги по удалению кассеты будут полезны тем, у кого модели с кассетной задней втулкой с барабанной трещоткой.

Большинство современных велосипедов имеют подобную конструкцию.

Чтобы определить тип втулки, необходимо снять заднее колесо и посмотреть на самую маленькую звездочку.

Если вы видите стопорное кольцо, установленное вокруг нее (обычно на нем написано «lock»), у вас именно такая кассета.

Инструменты для замены кассеты звездочек на велосипеде

Стопорное кольцо разработано таким образом, чтобы удерживать звездочки кассеты на втулке. Чтобы удалить и заменить кассету, необходимо открутить это стопорное кольцо. Для этого нужно три инструмента: «хлыст» — короткий кусок цепи с рукояткой для откручивания задних звездочек, инструмент для удаления стопорного кольца и большой разводной ключ.

Извлечение велосипедной кассеты

После того, как вы демонтировали заднее колесо велосипеда, удалите систему крепления. Затем, вставьте устройство для удаления стопорного кольца в кассету и поворачивайте его, пока он не совпадет полностью: это произойдет только при определенном положении устройства. Если стандартный ключ для удаления стопорного кольца не подходит для кассеты, спросите у мастера подходящий ключ.

Чтобы плотно прижать устройство для удаления стопорного кольца к звездочкам, удалите пружины из системы крепления и снова подставьте ключ к колесу и, приложив немного усилий, поверните его. Если у вашего велосипеда сквозная ось, которая ввинчена в раму велосипеда, а не обычный механизм для закрепления осей колес, вы можете продеть ось сквозь механизм для удаления стопорного кольца. Это поможет сохранить все детали по порядку, при удалении кассеты.

Встаньте позади колеса (установив его на землю в вертикальном положении) и накиньте так называемый «хлыст» на одну из больших звездочек кассеты таким образом, чтобы его рукоятка оказалась у вас в левой руке. Настройте размер разводного ключа по внешнему диаметру устройства для снятия стопорного кольца и возьмите его в правую руку. «Хлыст» помешает кассете проворачиваться, в то время как вы будете откручивать стопорное кольцо при помощи разводного ключа.

Нажмите на оба инструмента, вращая их в противоположные стороны. Как только стопорное кольцо ослабнет, уберите и «хлыст» и ключ, и продолжайте откручивать его вручную или ключом.

Удалите кольцо, а затем и кассету. Делайте это очень аккуратно, если намерены использовать некоторые ее детали еще раз – звездочки и шайбы иногда выходят из строя.

Установка кассеты на велосипед

Установите новую кассету на втулку (когда покупаете новую кассету, удостоверьтесь, что это совместимая марка с маркой втулки велосипеда). В кассете нарезаны пазы, которые нужно совместить с такими же на втулке, так что кассета может быть установлена единственно правильным способом. Та сторона кассеты, которая имеет зубчики, должна смотреть наружу, то же самое указано и на маркировке сторон.

Проверьте, на всех ли звездочках в кассете присутствует встроенная шайба, или вам самим придется их устанавливать (с новыми кассетами они идут в комплекте). Как только кассета установлена, осмотрите все звездочки на предмет присутствия шайб.

Когда все установлено на свои места, обратите внимание на самую маленькую звездочку, которая должна слегка выходить за край втулки; если такого не происходит, то возможно вы забыли проложить шайбу.

Теперь можно возвращать на место стопорное кольцо при помощи тех же самых инструментов («хлыст», устройство для удаления стопорного кольца и разводной ключ). Поверните разводной ключ вместе с устройство для стопорного кольца по часовой стрелке и крепко закрутите (но не переусердствуйте, иначе можно сорвать резьбу). Хорошо бы использовать специальный адаптер или динамометрический ключ для расчета силы, указанной в рекомендациях производителя (если таковых инструментов нет, то обратитесь за помощью в местный магазин и попросите механика сделать эту работу).

Установите механизм крепление колеса, повернув его коническими пружинками внутрь. Поставьте колесо и прокатите его, чтобы проверить, все ли работает нормально перед поездкой.

Обслуживание велосипедной кассеты и цепи

Тщательно чистите кассету велосипеда, по крайней мере, дважды в год. Будьте внимательны при чистке в районе втулки. Не мойте велосипед из шланга и не используйте растворитель, так как он может растворить масло в подшипниках.

Было бы неплохо заменить и цепь во время замены кассеты (цепи изнашиваются быстрее, чем кассеты, так что вы, можете поменять цепь дважды, прежде чем придет очередь кассеты). Кассета и цепь должны быть совместимы друг с другом. Например, если у вас 9-скоростная кассета, то и цепь нужна 9-скоростная.

Плохое состояние цепи способствуют изнашиванию зубчиков на звездочках кассеты. Если вы живете в районе пляжа, то песок попадает в систему трансмиссии, или если вы живете в сыром климате — цепь может поржаветь, так что лучше всего менять цепь заблаговременно.

Много видео по ремонту и обслуживанию велосипеда на нашем FTP сервере | spbvelo.ru

Друзья, мы продолжаем вы кладывать на наш FTP сервер всевозможные видео по обслуживанию, переборке и ремонту велосипеда.

Ранее, у нас вы там же вы могли найти записи всевозможных велогонок.

Сегодня сервер пополнился несколькими десятками новых видео. Итак, в списке:

  • BikeLike _ переборка вилки ROCKSHOX воздух гидравлика
  • Crank Removal and Installation — Three Piece Crankset (Square Spindle, ISIS, Octalink)
  • Dual Control Lever Technology
  • Replacing a Shimano Octalink BB-ES25 bottom bracket cartridge
  • Shimano Hyperglide
  • Как ПРАВИЛЬНО и БЫСТРО настроить дисковый гидравлический тормоз (на примере Tektro HDC 300)
  • Гидравлические тормоза Shimano. Установка, прокачка
  • Диагностика дисковых гидравлических тормозов велосипеда
  • Дисковые механические тормоза Avid BB5 — замена колодок и настройка
  • Длина цепи, как определить длину цепи, снять и натянуть цепь на велосипеде
  • Доработка пыльников вилки SR Suntour XCT ( XCM XCR ) для использования с маслом
  • Замена велосипедной цепи
  • Замена и регулировка подшипников велосипедной втулки
  • Замена каретки велосипеда под квадрат
  • Замена каретки на велосипеде, как снять шатуны, как снять каретку (SR Suntour)
  • Замена рубашек на велосипеде
  • Как заспицевать, спицевать, вставлять, набрать, заменить, спицы на колесе велосипеда на 36 спиц
  • Как избавиться от скрипа тормозов
  • Как исправить, выровнять, убрать восьмерку на колесе велосипеда видео
  • Как настроить дисковый механический тормоз
  • Как обслуживать вилку Suntour XCM
  • Как разобрать и собрать каретку на велосипеде, замена подшипников
  • Как разъединить, расклепать, разомкнуть, велосипедную цепь. Снять замок
  • Как снять кассету звёзд с заднего колеса горного велосипеда. Видеомануал
  • Как снять кассету на велосипеде (задние звезды, трещетка)
  • Как снять кассету_заменить втулку на велосипеде
  • Как снять шатуны OCTALINK Shimano Deore LX FC-M 572
  • Как снять шатуны и каретку велосипеда
  • Как снять_установить каретку Hollowtech II
  • Настройка заднего переключателя Shimano Altus
  • Настройка заднего переключателя на примере Deore
  • Настройка заднего переключателя
  • Настройка переднего переключателя Shimano Tourney TX800
  • Настройка переднего переключателя на велосипеде
  • Обслуживание и ремонт велосипедной вилки Rock Shox Dart 3
  • Обслуживание каретки Shimano Hollowtech II
  • Основные настройки амортизационной вилки
  • Переборка вилки SR SUNTOUR XCT. Замена консистентной смазки на масло
  • Переборка и сгон вилки Rock Shox Recon.
  • Полная переборка вилки Rock Shox Reba Race
  • Правка тормозных дисков на велосипеде
  • Прокачка гидравлических тормозов Shimano за 15 мин на Format 1312
  • Регулировка дисковых гидравлических тормозов велосипеда
  • Регулировка колодок гидравлических тормозов
  • Регулировка механического дискового тормоза (кроме Avid)
  • Ремонт задней втулки велосипеда
  • Ремонт каретки велосипеда диагностика и замена разних типов кареток велосипеда
  • Ремонт переключателя скоростей на велосипеде настройка заднего переключателя передач
  • Ремонт трещетки на велосипеде
  • Ремонт, обслуживание передней пружинной вилки велосипеда. Как разобрать и смазать вилки велосипеда
  • Скрип, хруст и стучит в педалях и каретке велосипеда, как устранить
  • Смазка вилки велосипеда Чем смазывать амортизатор велосипеда
  • Снятие 10-ти скоростных замков цепи при помощи пассатижей
  • Типы, размеры и устройство кареток велосипеда
  • Тормоза v brake настройка, как настроить отрегулировать и установка на велосипед
  • Установка гидролиний
  • Установка системы FSA Dyna Drive. Снятие каретки, шатунов
  • Установка-регулировка рулевой
  • Чем и как прокачать дисковые гидравлические тормоза велосипеда

Как подключиться и скачать все эти видео с нашего сервера — читайте здесь

лучших велосипедных ступиц | Руководство по покупке

Ступица — это центральная часть колес вашего велосипеда (передняя и задняя), которая соединяется с ободом колеса через спицы и через которую устанавливается ось, позволяя колесу свободно вращаться на двух наборах подшипников. Наш лучший гид по покупке велосипедных хабов — это место, где можно узнать больше!

Поскольку велосипеды имеют передние и задние колеса, они также имеют ступицы, предназначенные для передней и задней части. Передняя ступица просто предназначена для вращения колеса, в то время как задняя ступица немного сложнее, так как она также является частью трансмиссии велосипеда — кассета или звездочка, которая приводит в движение заднее колесо, прикреплена к задней ступице, которая на большинство велосипедов также имеют механизм, позволяющий двигаться накатом или на выбеге (исключение составляют велосипеды с фиксированной или фиксированной передачей и гусеничные велосипеды).

Если вы не хотите читать подробное руководство по нашему лучшему хабу, вы можете перейти непосредственно на соответствующие страницы продуктов по ссылкам ниже:

Передние ступицы

Передние ступицы состоят из трубчатого корпуса (обычно металлического) с набором подшипников на каждом конце, либо незакрепленных шариковых подшипников, установленных в обойме подшипника и закрепленных контргайками, либо подшипников картриджного типа, которые вдавливаются как единое целое.

Ось колеса проходит сквозь корпус и вращается на этих подшипниках.Ось может быть прикреплена к вилке / раме с помощью болтов или быстросъемных зажимов, в зависимости от велосипеда и типа ступицы.

Ступица обычно имеет приподнятую кромку на обоих концах (фланце), в которой просверлены отверстия для спиц, количество отверстий / спиц опять же зависит от типа колеса.

Многие МТБ и некоторые шоссейные ступицы также будут оснащены дисковыми креплениями для роторов дисковых тормозов (на велосипедах с дисковыми тормозами или с возможностью их установки).

Задние ступицы

Большинство задних ступиц для дорог, МТБ и BMX также имеют обгонную муфту на приводной стороне ступицы.Это шлицевая металлическая (алюминиевая или стальная) труба, на которую вы надеваете кассету или звездочку, и которая содержит подпружиненные собачки, которые издают щелкающий звук, который вы слышите при движении накатом.

ПРИМЕЧАНИЕ. Храповый механизм — это то, что позволяет колесу свободно вращаться при движении накатом, но включает передачу при повороте педалей. Храповик представляет собой зубчатое колесо внутри корпуса ступицы, которое входит в зацепление с подпружиненными собачками в муфте свободного хода, обеспечивая вращение только в одном направлении.Когда вы бежите свободно, собачки щелкают мимо зубцов (это шум, который вы слышите), но когда вы начинаете крутить педали, они входят в зацепление (цепляются за зубцы и передают усилие на педаль на колесо).

Количество зубьев / собачек является предметом рассмотрения некоторыми гонщиками при обновлении своих задних ступиц, поскольку, хотя меньшее количество / большее количество зубьев может справиться с большим крутящим моментом (например, для велосипедистов BMX или гравитационных гонщиков), меньшее / большее количество зубцов означает лучшую скорость включения и более быструю передачу мощности .

Какой концентратор вам подходит?

Замена или модернизация ступицы может дать вашему велосипеду преимущество в производительности за счет меньшего веса и более качественных подшипников, доступных на вторичном рынке.

Однако тип ступицы, которую вы выберете, будет зависеть от многих факторов, включая тип велосипеда, размеры оси, тип езды и бюджет.

Узнайте больше о различных типах ступиц:
ступицы MTB
дорожные ступицы
BMX ступицы
Запасные ступицы

Ступицы для горных велосипедов

Втулки MTB бывают самых разных размеров и типов, чтобы соответствовать разным стандартам велосипеда / вилки / оси и соответствовать различным дисциплинам бездорожья.

Правильный выбор для вас будет зависеть от типа катания — например, гоночная втулка из легкого сплава не сможет справиться с наказанием, нанесенным прыжком по грязи или спуском — размером вашей рамы и вилки, ваши диски и ваш бюджет.

Какой MTB-хаб вам подходит?

Помимо очевидного решения — спереди или сзади? — При выборе новой ступицы или ступицы необходимо учитывать ряд факторов, в том числе подшипник , тип , материалы, , стандартное крепление диска , ось типа и обода .

• Тип подшипника: Высококачественные, герметичные и защищенные от грязи и воды подшипники являются залогом создания длинных и здоровых ступиц. В более старых или менее дорогих ступицах могут использоваться подшипники с чашкой и конусом , которые содержат два кольца свободных шариковых подшипников, которые находятся в «чашках» внутри корпуса ступицы и закреплены на месте коническими гайками, известными как «конусы». Шарики могут свободно вращаться между чашкой и конусом, причем каждый узел составляет один подшипник.

Чашечные и конусные подшипники имеют то преимущество, что их легко обслуживать в домашних условиях — новые подшипники и порция смазки — это все, что вам нужно для их бесперебойной работы, но их может быть сложно отрегулировать идеально.В более дорогих ступицах могут использоваться картриджные подшипники , в которых стальные шарики или иглы вращаются в одном блоке картриджа, который можно легко снять для обслуживания или заменить в случае износа. Многие райдеры предпочитают удобство картриджных подшипников — больше нет утомительной микрорегулировки или поиска случайных шарикоподшипников в процессе эксплуатации — но их замена дороже.

• Материалы: Большинство передних и задних ступиц МТБ будут изготовлены из легкого алюминиевого сплава, хотя блоки из углеродного волокна доступны на верхнем уровне рынка.В задних ступицах для трейловых, прыжковых и гравитационных велосипедов могут использоваться стальные, а не алюминиевые муфты свободного хода, чтобы не допустить пережевывания шлицев из более мягких сплавов кассетой при большой нагрузке.

• Совместимость с тормозным ротором: Велосипедам, работающим с дисковыми тормозными системами, необходимы ступицы, к которым можно прикрепить дисковый ротор. Существует два основных стандарта для крепления ротора: с шестигранной головкой и Centrelock . Как следует из названия, системы с шестью болтами имеют ступицы с шестью равномерно расположенными отверстиями для болтов на соответствующем роторе. Болты ротора обычно используют головки Torx, поэтому вам нужно будет иметь инструмент Torx для их затягивания или ослабления — не пытайтесь испортить работу шестигранным ключом, иначе вы рискуете сорвать болты.

Система Centrelock, используемая Shimano, отказывается от болтов ротора в пользу шлицевого интерфейса ступица-ротор, закрепленного стопорным кольцом (необходим специальный инструмент). Утверждается, что это сокращает время установки, но накладывает ограничения на смешивание и согласование ступиц и тормозов, поскольку большинство других производителей придерживаются системы с шестью болтами.Однако, опять же, доступны переходники для крепления роторов с шестью болтами к ступицам Centrelock и наоборот. Прежде чем вкладывать средства в новые концентраторы, проверьте, какой интерфейс диска вы используете в настоящее время, и купите его соответственно.

• Размер оси (передний): Вы также должны убедиться, что ступицы совместимы с осью вилки. Многие вилки для бездорожья начального уровня или с коротким ходом прикрепляются к ступицам с помощью быстросъемных (QR) шпажек, при этом ось диаметром 9 мм зажимается в вилке, а рама — с помощью шпажки QR 5 мм.Однако в последние годы наблюдается рост стандартов «сквозных болтов» или «сквозных осей» на передних вилках MTB для трейлеров, эндуро и грави-райдеров. В нем используется ось большего диаметра (12 мм, 15 мм или 20 мм) для дополнительной жесткости и безопасности, при этом ось проходит прямо через концы вилки и фиксируется двумя зажимами QR, встроенными в нижние части вилки.

Если вы собираетесь модернизировать свои колеса, убедитесь, что ступицы соответствуют тому стандарту оси, который вы используете, или, в качестве альтернативы, рассмотрите ступицы, которые могут переключаться между QR и сквозным креплением с помощью вставки простого адаптера, позволяющего использовать колеса с другой вилкой типы.

Размер оси (задний): Размер задних ступиц соответствует диаметру и длине задней оси (измеряется в миллиметрах). Стандартные размеры задней оси MTB составляют 135×5 мм (для задней втулки QR), но на прыжковых и гравитационных велосипедах можно использовать более широкие и толстые оси для дополнительной прочности и жесткости, доступные размеры: 135 × 10, 142 × 12, 150 × 12, 157. × 12 и 165 × 12. Убедитесь, что размер вашей задней ступицы соответствует вашей раме.

Ободья: При выборе новой ступицы для восстановления колесной пары вам необходимо сопоставить количество и тип отверстий под спицы на фланце ступицы с количеством и типом держателей спиц, просверленных в ободе, например.грамм. 32-метровая ступица предназначена для 32-спицевого колеса и должна соответствовать 32-метровому ободу.

Повышающие ступицы

Ступица Boost — это альтернативная стандартная ширина передних и задних ступиц МТБ. Представленный производителями Trek и SRAM, стандарт Boost расширяет заднюю ось на 6 мм и переднюю ось на 10 мм. Это создает задние ступицы 148 x 12 мм и передние ступицы 110 x 15 мм.

Целью нового стандарта было удовлетворение растущего спроса на колеса диаметром 29 дюймов. Более широкая ступица означает, что спицы колеса установлены под увеличенным углом, что увеличивает жесткость обода.Отсутствие жесткости 29-дюймовых колес до изобретения стандарта Boost было большим недостатком колес большего размера.

Ступицы колес шоссейных велосипедов

Ступица — это машинное отделение колеса шоссейного велосипеда, обычно состоящее из легкосплавного корпуса с двумя наборами подшипников, через которые продета ось (быстроразъемная шпажка проходит через ось, чтобы прикрепить колесо к раме или вилке. ). Задние ступицы также оснащены механизмом свободного хода, на который устанавливается кассета и который включает храповой механизм в корпус ступицы.

Высококачественные подшипники, герметичные и защищенные от грязи и воды, являются залогом создания длинных и здоровых ступиц. В более старых или менее дорогих ступицах могут использоваться чашечные и конические подшипники, которые содержат два кольца свободных шариковых подшипников, которые находятся в «чашках» внутри корпуса ступицы и фиксируются на месте коническими гайками, известными как «конусы». Шарики могут свободно вращаться между чашкой и конусом, причем каждый узел составляет один подшипник.

Чашечные и конусные подшипники имеют то преимущество, что их легко обслуживать в домашних условиях — новые подшипники и порция смазки — это все, что вам нужно для обеспечения бесперебойной работы, но их может быть сложно отрегулировать идеально.Во многих новых ступицах используются картриджные подшипники, в которых стальные шарики или иглы вращаются в едином картриджном блоке, который можно легко снять для обслуживания или заменить в случае износа.

Многие райдеры предпочитают удобство картриджных подшипников — больше нет утомительной микрорегулировки или поиска случайных шарикоподшипников в процессе эксплуатации — но их замена дороже.

Дорожные колесные пары

, как правило, подвергаются меньшему наказанию, чем их собратья МТБ, часто стремятся к минимализму, чтобы сбросить вес.Вы можете найти дорожные ступицы, рассчитанные на меньшее количество спиц (24 часа вместо 32 или 36 часов) и для прямых спиц, которые уменьшают жизненно важные граммы, будучи короче J-образной стандартной спицы. Если вы строите колесо с подобной ступицей, убедитесь, что ваши диски совместимы.

Производители высококлассных колесных пар, ориентированные на конкурентоспособных гонщиков, также в последние годы воспользовались преимуществами разработок в области технологий материалов, чтобы предложить ступицы из углеродного волокна, сверхлегкие оси и более легкие, долговечные керамические подшипники вместо стальных шариков.Эти улучшения предлагают снижение веса и соответствующие преимущества в производительности при правильном выборе водителя, но имеют свою цену.

Ступицы колес BMX

Ступицы BMX состоят из корпуса из сплава, содержащего два или более набора подшипников, через которые продета ось, и прикрепленных к раме и дропаутам вилки болтами с обоих концов. Подшипники хорошего качества, герметичные и защищенные от грязи и воды, являются залогом длинных и здоровых ступиц. В большинстве высокопроизводительных ступиц BMX используются картриджные подшипники, в которых стальные шарики или иглы вращаются в едином картриджном блоке, который можно легко снять для обслуживания или заменить в случае износа.

Стандартный размер оси BMX составляет 14 мм (особенно для задней оси), хотя некоторые гоночные колесные пары или передние колеса могут использовать ось 3/8 дюйма (10 мм), которая легче, но более подвержена изгибу. Выбор оси будет определяться размером дропаутов в раме и вилке, поэтому проверьте перед покупкой или обновлением.

Важным элементом вашей задней втулки BMX является приводной механизм или колесо свободного хода, которое вращается цепью и переводит ваш ход педали в движение.

Втулки

BMX можно разделить на три типа в зависимости от используемого привода / типа обгонной муфты: кассетный , freewheel и freecoaster .

• Кассетные ступицы — в них используется внутренний независимый привод, который вдавливается в корпус ступицы и может приводить в движение звездочки размером до 8 зубьев, что обеспечивает снижение веса за счет меньшего количества материалов

• Ступицы с обгонной муфтой — Используется внешняя муфта свободного хода, которая навинчивается на внешнюю сторону корпуса ступицы, что требует использования подшипников с большим диаметром окружности и муфты свободного хода. Из-за этого наименьший размер шестерни, доступный с обгонной муфтой, составляет 13 т, что требует увеличения передней звездочки для достижения оптимальной передачи и увеличения веса.

• Втулки Freecoaster — в них используется внутренняя система сцепления, позволяющая велосипеду катиться назад без необходимости одновременного нажатия педали назад.

Другие варианты ступиц BMX включают в себя возможность переключения между левым и правым рулем (в зависимости от предпочтений гонщика) или ступицы с триггером, которые несут муфты свободного хода разного размера с каждой стороны и могут быть «перевернуты», чтобы предлагает выбор передаточных чисел (например, 15 т с одной стороны, 16 т с другой).

Запасные части ступицы

Обеспечьте бесперебойную работу передних и задних ступиц с помощью нашего ассортимента запасных частей, включая сменные подшипники, корпуса свободного хода, звездочки, трещотки, собачки, пружины, оси, комплекты для переоборудования и многое другое.

Как заменить картриджные подшипники в переднем колесе MTB

Для жизни в Портленде, штат Орегон, потребовалось освоить несколько различных навыков езды на велосипеде, и самым непосредственным из них было осмотр, чистка и замена картриджных подшипников. Трассы к западу от Каскадов покрыты грязью 9 месяцев в году, что для ежедневных гонщиков означает пару новых кареток, 1-2 комплекта самых передовых подшипников и 2-4 или более капитальных ремонтов ступиц в год. Неудивительно, что картриджные подшипники Криса Кинга являются одними из лучших в мире.Условия тестирования примитивны.

Если подшипники ступицы кажутся медленными, крупными, зернистыми или вообще негладкими, пора их заменить. Вы можете купить подшипники большинства размеров в местном веломагазине за 5-7 долларов, что делает ремонт довольно недорогим. В качестве альтернативы вы можете заменить подшипники на более качественную пару, например, от Hope, Phil Wood, Chris King и других брендов. У меня есть одна колесная пара с установленными подшипниками Phil Wood Bearings, которая уже три года работает безупречно.

Ниже я рассмотрю процесс замены подшипников в вашей передней ступице.В последующих статьях будут описаны процедуры обслуживания нижних кронштейнов, гарнитур и подшипников задней ступицы, в большинстве из которых используются аналогичные инструменты и методы.

Не все внутренние устройства ступиц имеют одинаковую конструкцию. Эта статья посвящена наиболее распространенному стилю. Если на каком-либо этапе этого ремонта вы заметите, что ваш концентратор настроен по-другому, посетите веб-сайт производителя для получения более подробной информации. В некоторых передних ступицах используется распорка оси, проходящая через внутреннее кольцо обоих подшипников. Мы расскажем об этом в следующей статье о замене подшипников задних колес, так как процедура такая же.

Начнем.

Элементы патронного подшипника довольно простые. Наружное кольцо плотно прилегает к внутренней части корпуса ступицы, обеспечивая дорожку для качения шарикоподшипников. Внутреннее кольцо прилегает непосредственно к сквозной оси и обеспечивает внутреннюю дорожку для качения подшипников. Все шариковые подшипники катятся между двумя кольцами в густой смазке, а пластиковые щиты с обеих сторон предназначены для удержания смазки и воды или мусора.Подшипники на этой фотографии — двух самых распространенных размеров для велосипедных колес: 6802 и 6902.

Инструменты / расходные материалы для работы: молоток, большая отвертка с плоской головкой, пресс для подшипников, чистящий растворитель, ветошь, смазка и подшипники нужного размера. В зависимости от вашего пресса вам также может понадобиться пара разводных гаечных ключей.

На фото выше показано, как выглядят многие современные передние ступицы. Единственные части этого узла, которые касаются корпуса ступицы, — это внешние кольца подшипников.Это два подшипника 6802, которые я вставлю в переднюю ступицу Pancenti. Металлическая трубка, также называемая проставкой оси, проходит внутри ступицы и имеет тот же диаметр, что и внутренние дорожки подшипника. Он расположен напротив дорожек качения, чтобы обеспечить защиту от изгибающих сил на оси. Без проставки оси внутреннее и внешнее кольцо могут разделиться при сильном вращении или сотрясении, что приведет к выпадению всех шарикоподшипников.

Шаг первый

Снимите торцевые крышки оси. В зависимости от вашего конкретного хаба этот процесс может немного отличаться.Некоторые ступицы, например, от White Industries, имеют регуляторы предварительного натяга подшипников, которые необходимо удалить. Если заглушки осей ступицы просто не снимаются, обратитесь на сайт производителя, чтобы узнать, как их снять.

Шаг второй

Идентификация подшипника. Как только вы увидите подшипники, очистите их, чтобы вы могли прочитать идентификационный код подшипника, чтобы убедиться, что у вас есть сменные подшипники подходящего размера. Плохо работающие подшипники лучше, чем отсутствие подшипников вообще.

Шаг третий

Переместите распорную втулку оси.Помните внутреннюю распорную втулку оси, которая находится между двумя внутренними кольцами? Между проставкой оси и внутренним кожухом ступицы есть пространство. Вам нужно отодвинуть эту проставку в сторону, к корпусу ступицы, чтобы открыть внутреннее кольцо обоих подшипников. Вставьте мизинец или лезвие отвертки в ступицу и сдвиньте распорную втулку оси в сторону.

Глядя через центр ступицы, можно увидеть, что распорная втулка оси теперь сдвинута в сторону. После перемещения проставки оси вы сможете увидеть внутреннее кольцо подшипника на противоположной стороне.На эту видимую часть внутреннего кольца вы поместите лезвие отвертки, чтобы выбить подшипник.

Шаг четвертый

Снимите старые подшипники. Проденьте отвертку через ступицу под углом, пока лезвие не будет прилегать к внутреннему кольцу подшипника на противоположной стороне. Слегка постучите по рукоятке отвертки, чтобы выбить подшипник. Держите лезвие отвертки на обойме, чтобы оно не поцарапало и не повредило распорную втулку оси. Возможно, вам придется постучать по одной стороне, затем переместить распорную втулку оси и постучать по другой точке вдоль внутреннего кольца подшипника, чтобы вытянуть подшипник. Как только вы освободите один подшипник, вытащите внутреннюю распорную втулку оси и отложите ее в сторону. Не выбрасывайте использованные подшипники, вы будете использовать их позже.

Если подшипник действительно капутовый, он может развалиться, когда вы выберете его, в результате чего внешнее кольцо останется в ступице. Если это произойдет, вы можете выбить наружное кольцо так же, как и внутреннее, стараясь не поцарапать внутреннюю оболочку ступицы. Выступы на внутренней оболочке ступицы могут затруднить запрессовку новых подшипников и могут повредить ступицу другими способами.Существуют специальные инструменты для извлечения подшипников, если вы предпочитаете более профессиональную процедуру снятия, которая сводит на нет риск поцарапать корпус ступицы и ее внутренности.

Шаг пятый

После снятия обоих подшипников очистите внутреннюю часть ступицы изопропиловым спиртом или аналогичным быстросохнущим очистителем, затем смажьте гнездо подшипника внутри ступицы.

Шаг шестой

Подготовьте пресс. Пропустите пресс для подшипников через ступицу с новым подшипником и определите, сколько проставок вам понадобится, чтобы полностью установить подшипник, чтобы крайняя шайба не выходила за нижнюю часть корпуса ступицы.Мне посчастливилось использовать старые подшипники вместо выколоток для разнесения пресса и обеспечения равномерного давления на подшипник при его вдавливании. Разместите подшипниковый пресс должным образом, используя изношенные подшипники или выколотку, чтобы обеспечить достаточно места запрессовать подшипник в ступицу.

Шаг седьмой

Запрессуйте один из новых подшипников. Всегда нажимайте подшипники по одному, чтобы убедиться, что они входят прямо . Пресс для подшипников представляет собой стержень с резьбой с гайками с обеих сторон, которые вы затягиваете, чтобы вставить подшипники в ступицу.Вы можете использовать профессиональную версию с выколотками для подшипников, которые одинаково и точно направляют подшипники в корпус ступицы.

Это тот же пресс, что и выше, с тремя старыми подшипниками снаружи нового, которые занимают пространство между большой внешней нажимной шайбой и новым подшипником.

Медленно поворачивайте гайки с обеих сторон пресса, проверяя при каждом повороте прямолинейность подшипника. Вы узнаете, что подшипник плотно сидит, когда он упирается внутрь корпуса ступицы.Верните пресс наружу и перейдите на другую сторону.

Шаг восьмой

Запрессовать второй подшипник. Вставьте распорную втулку оси, затем загрузите пресс подшипника так же, как и предыдущую сторону. Запрессовать второй подшипник. Если вы забыли вставить проставку оси, вам придется снять один из подшипников и вставить его. Это не тот предмет, без которого вы хотите остаться.

Шаг девять

Пришло время сделать последние штрихи. Полностью вдавив оба подшипника, нанесите немного смазки на внешнюю сторону каждого подшипника, чтобы создать дополнительный барьер для влаги, и прижмите торцевые крышки на место.

Шаг десять

Пора ехать! Вставьте колесо и наслаждайтесь плавно катящейся передней частью.

У этого процесса бесконечное множество нюансов и подсказок. На самом деле у меня был сосед по комнате в колледже, который нажимал на все свои опоры рамным молотком и углом 2 x 4, который он прозвал «Доска судьбы».

Какие уловки или предложения вы можете сделать, чтобы этот процесс прошел гладко или продлил срок службы ваших подшипников? Знаете ли вы о высококачественных подшипниках, которые служат дольше большинства? Поделитесь своими советами в комментариях ниже.

Снятие и установка задних колес — это просто! — Велосипеды с цепным приводом

Боитесь снять заднее колесо, чтобы починить спущенное колесо (или при снятии обоих колес, чтобы положить велосипед в багажник автомобиля)? Беспокоитесь, что вы испортите цепь или переключитесь; или что вы все засалите? Думаешь, ты никогда не вернешь заднее колесо вправо?

У нас хорошие новости: любой может снять и установить заднее колесо, и это не повлияет на переключение передач или цепь. И если вы будете работать аккуратно, вам не придется прикасаться к жирной трансмиссии.

Вот как это делается на любом велосипеде с переключателями, от шоссейных до горных и любых двухколесных между ними. Посмотрите видео и просмотрите пошаговые фотографии и текст.

Мы также рады провести демонстрацию лично, поэтому, пожалуйста, дайте нам знать, если вы хотите провести небольшой урок.

Мы рассмотрели все советы и рекомендации, так что вы быстро станете экспертом!

СНЯТИЕ КОЛЕСА 1, 2, 3!

1.Переключитесь на маленькую шестеренку и маленькую переднюю звезду.

Перемещение цепи вниз на наименьшую шестерню заднего колеса и наименьшую переднюю звезду на шатунной системе создает провисание цепи, что значительно упрощает снятие заднего колеса. Это также упрощает установку колеса, поскольку дает вам точный способ выровнять колесо (на самой маленькой шестеренке) так, чтобы оно входило прямо в раму велосипеда.

Если вы едете и чувствуете, что заднее колесо медленно становится мягким из-за прокола, у вас может быть время, чтобы переключиться на самый маленький зубец и звенеть, когда вы замедляетесь до остановки.

Если вы не едете или уже остановились, нажмите правый рычаг переключения передач, поднимите велосипед за сиденье и нажмите педаль вручную, и цепь будет двигаться вниз по зубцам в задней части. В зависимости от типа рычага переключения передач вам может потребоваться переместить рычаг пару раз, чтобы переместить цепь на самую маленькую шестеренку.

Теперь сделайте то же самое с левым рычагом переключения передач и педалью вручную и наденьте цепь на самую маленькую переднюю звезду.

2. Отключить тормоз

Примечание: Если вы ремонтируете спущенную шину, вам не нужно беспокоиться об этом шаге, потому что, когда воздух полностью выходит из шины, он легко проходит через тормоз. Кроме того, если у вашего велосипеда дисковые тормоза, вы тоже можете пропустить этот шаг, потому что вам не нужно прикасаться к дисковым тормозам, чтобы снять колеса.

На большинстве велосипедов с ободными тормозами, когда вы пытаетесь снять колесо, шина ударяется о тормозные колодки. Это связано с тем, что тормоз необходимо регулировать близко к ободу, а полностью накачанная шина значительно шире обода.

Чтобы предотвратить столкновение шины с тормозными колодками, вы можете открыть тормоза с боковым тяговым усилием, полностью повернув маленький рычаг тормоза вверх ( фото ).Этот маленький рычаг называется быстросъемным тормозом, потому что он позволяет быстро отпускать (открывать) тормозные колодки. Для линейного вытягивания (также называемого «прямое вытягивание» и «V-образный тормоз») поднимите / вытяните конец «лапши» из держателя ( фото b ).

Некоторые боковые тяги открываются нажатием кнопки на рычаге. Ищите это, если нет рычага на тормозе.

Откройте консольные тормоза (в них есть трос, проходящий через верх шины), подняв конец троса с одной стороны из держателя.

Обходные решения: Если вы не можете найти способ открыть тормоз, вы также можете выпустить воздух из шины, пока не сможете зажать ее настолько, чтобы протиснуть через тормозные колодки. Еще одна хитрость — хотя для этого требуются инструменты и время — заключается в том, чтобы снять одну тормозную колодку, которая часто обеспечивает достаточный зазор. Если нет, вы можете удалить обе накладки. Только не забудьте установить их снова осторожно, чтобы они касались обода прямо и не касались какой-либо части шины.

3. Потяните переключатель назад и снимите колесо

Теперь вы готовы снять колесо.У большинства велосипедных колес есть быстросъемные фиксаторы, удерживающие их в раме (красные детали на фото). Чтобы открыть быстроразъемное соединение и ослабить колесо, просто потяните и полностью откройте рычаг, который обычно находится на противоположной стороне цепи. Не крутите рычаг. Просто вытащите его из рамы.

Когда быстроразъемное соединение открыто, колесо готово к выходу. Чтобы снять его, поднимите велосипед за сиденье, чтобы сила тяжести вам помогла. На некоторых велосипедах колесо выпадает прямо в этот момент (не позволяйте ему катиться по дороге и вылетать!).Или, если он не выпадает сам по себе, слегка ударьте по нему рукой, и он может сразу вылететь.

Но ничего не заставляйте. Если колесо не выходит сразу, это потому, что его блокируют переключатель и цепь. Чтобы убрать их с дороги, удерживайте заднюю часть велосипеда над землей, поднимая велосипед за сиденье. Потянитесь вниз свободной рукой и потяните назад переключатель, чтобы убрать его и цепь с дороги.

Теперь колесо должно выпасть или выпасть, если вы встряхнете велосипед.Если цепь все еще мешает, просто возьмитесь за колесо и встряхните его, чтобы оно освободилось от цепи и полностью сняло с велосипеда (так вы никогда не прикасаетесь к цепи и останетесь чистыми). Молодец!

Примечание: Чтобы четко показать желаемое положение переключателя, мы зафиксировали его на месте. Снимая колеса, вы должны тянуть его назад вручную, потому что сам по себе он не останется на месте.

Как поставить заднее колесо на

Как вы уже догадались, установка заднего колеса такая же, как снятие только в обратной последовательности!

Вы просто помещаете колесо обратно в раму, следя за тем, чтобы цепь попала на правую шестерню, закрываете быстросъемный фиксатор, чтобы заблокировать колесо, и включаете тормоз, чтобы ваши тормоза снова заработали.

На видео показана установка передних и задних колес в указанном порядке. Мы шаг за шагом рассмотрим нижеприведенные инструкции и объясним некоторые вещи, которые могут пойти не так, а также способы их устранения.

Это может быть неприятно, если колесо не входит легко. Но всегда есть механическая причина. Итак, внимательно посмотрите на то, что вы делаете, и несколько раз прочтите наши инструкции, и вы сможете найти проблему и решить ее, чтобы задние колеса вернулись на свои места.

Если ваше колесо не входит легко, проверьте следующее:

Вы правильно установили цепь на шестеренке? Помните, что перед снятием колеса вы переместили цепь на наименьшую заднюю шестерню.Итак, вы должны поставить колесо на место, сначала выровняв эту самую маленькую шестеренку так, чтобы цепь оказалась на ней. Также обратите внимание на то, как цепь опирается на шестеренку. Цепочка представляет собой замкнутый контур. Винтик должен находиться внутри петли ( см. Фото в шаге 3 ).

Примечание: Если колесо в течение некоторого времени было снято с велосипеда, возможно, кто-то может поворачивать рычаги переключения передач. Это может сдвинуть переключатель так, что, когда вы выровняете колесо с самой маленькой шестеренкой, колесо не войдет в раму.Вместо этого он врезается в кадр. Чтобы исправить это и установить колесо, просто поверните рычаг переключения передач, как если бы вы переключались на самую маленькую шестеренку. Это переместит задний переключатель на место, где он должен быть, так что колесо совместится с рамой и войдет внутрь.

Цепь сошла с шкива переключателя? Еще один сбой, который может помешать колесу попасть прямо в раму, — это если цепь соскочила с верхнего шкива на переключателе ( фото ).Это трудно увидеть, но он имеет аналогичный эффект, когда кто-то переводит переключатель в неправильное положение, и это заставляет колесо входить в раму и не хочет входить внутрь. Чтобы исправить это, просто наденьте цепь на шкив и убедитесь, что он остается там, когда вы устанавливаете колесо. Совет: Используйте палку, чтобы надавить на нее, или оберните палец тряпкой, и вы останетесь без жира.

Ваш быстрый выпуск все еще открыт? Иногда, когда колесо отделено от велосипеда, быстроразъемный рычаг ударяется, переворачивается и закрывается.Когда это происходит, колесо больше не помещается в раму, потому что быстроразъемное соединение закрыто и мешает. Откройте его, и колесо подойдет.

Теперь, когда вы знаете, как это делается, вы можете несколько раз попрактиковаться в снятии и установке заднего колеса, чтобы стать экспертом в этом деле, чтобы, когда вам нужно это сделать, было проще простого. И так что вы можете ослепить своих друзей, помогая им снимать / устанавливать колеса! Удачи и дайте нам знать, если вы хотите демо.

Как легко установить и снять колеса со сквозной осью

Все большее количество дорожных велосипедов оснащается колесами со сквозными осями.Преимущества заключаются в увеличенной жесткости между рамой, вилкой и колесами, и они упрощают правильную регулировку колес, особенно если на велосипеде используются дисковые тормоза. Вот как снимать и устанавливать колеса со сквозными осями.

В приведенном ниже руководстве показано, что, по нашему мнению, является лучшим методом установки и снятия колес с болтовым соединением осей. Если есть другие методы, которые вы предпочитаете, не стесняйтесь сообщить всем в комментариях.

Снятие переднего колеса

1 Откройте рычаг Как и в традиционном быстросъемном рычаге, в большинстве сквозных осей также используется откидной рычаг.Его необходимо открыть, чтобы снять колесо. Обычно он имеет слегка изогнутую форму, и кривая должна указывать в сторону рамы (или вилки) в закрытом состоянии и от них в открытом состоянии.

2 Найдите рычаг в оси Открывая рычаг, вы должны искать выемку в легкосплавной манжете под шарниром. Задняя часть рычага должна находиться в этом углублении, чтобы можно было повернуть ось и начать ее откручивание.

3 Открутите ось. Когда рычаг находится в углублении втулки, вы можете повернуть рычаг. Рычаг поворачивает хомут и откручивает ось.

4 Вытяните ось. Когда вы открутите первые несколько оборотов рычага, вы почувствуете, как резьбовая часть оси (бит, которая ввинчивается в противоположную часть) отсоединяется от вилки. Когда вы почувствуете это, вы можете просто вытащить оставшуюся часть оси.

5 Вытащите колесо Теперь, когда ось снята с вилки, вы можете выпустить колесо. Иногда вам нужно слегка постучать по верху шины, потому что дропы вилки могут зацепиться за крышки оси втулки.

Установка переднего колеса

1 Найдите ротор в тормозе, а ступицу — в выемках. При установке переднего колеса в вилку убедитесь, что колодки диска не смещены. Они не должны быть такими, как приколоты, но с нами такое случалось раньше. Мы также повредили несущую пружину колодки, поэтому выровняйте ротор, прежде чем пытаться задвинуть колесо в нужное положение.

2 Проверьте положение колеса Когда дисковый ротор входит в суппорт, концы оси ступицы колеса найдут свои прорези в вилке.Иногда нужно осторожно покачивать и тянуть верхнюю часть колеса, чтобы все расположилось и расположилось по центру. Убедитесь, что колесо отцентрировано; если он смещен, то ось не пройдет через ступицу и не войдет в зацепление.

3 Сдвиньте ось в Теперь, когда колесо сидит прямо в выемках и тормозном суппорте, пора установить ось. Они подходят только с одной стороны, обычно с правой (не дисковой) стороны. Это удерживает рычаг вдали от потенциально горячего ротора дискового тормоза.На некоторых ступицах центральная труба, через которую проходит ось внутри корпуса ступицы, может немного плавать и не выстраиваться сразу. Это может затруднить зацепление с резьбовой частью противоположной ножки вилки. Если это произойдет, вам нужно будет покачивать и одновременно повернуть ось, чтобы аккуратно совместить эту трубку и зацепиться с резьбой вилки.

4 Закрутите ось Заверните рычаг оси, чтобы стянуть лапы вилки вместе. Проверьте, чтобы почувствовать действие рычага в сборе, вам понадобится некоторая сила, чтобы перевернуть рычаг в закрытое положение, хотя и не такое большое, как у традиционного быстроразъемного рычага с открытым дропаутом, так как в закрытом состоянии колесо не может упасть. из.Переведите рычаг в закрытое положение.

5 Проверьте затяжку Немного покачните верхнюю часть колеса, чтобы убедиться, что она надежно закреплена. Если все в порядке, прокрутите колесо, чтобы убедиться, что ротор свободно проходит через тормозной суппорт.

Снятие заднего колеса

Удаление заднего колеса, кажется, вызывает у многих головную боль. Конечно, конструкция дропаутов на некоторых велосипедах делает его немного сложным, но есть несколько уловок, которые помогут сделать это как можно быстрее и проще.

1 Понижение передачи до самой маленькой звездочки Вы хотите, чтобы заднее колесо выпадало из рамы как можно проще. Если цепь находится на чем-либо, кроме самой маленькой звездочки, натяжение в заднем переключателе и столкновение между звездочкой и опорным колесом затруднят выпадение колеса. Чем дальше по цепочке кассеты, тем больше вероятность, что у вас возникнут проблемы.

2 Отпустите рычаг Переведите задний рычаг в открытое положение, как вы делали это для переднего колеса.Вставьте заднюю часть рычага в паз держателя и размотайте конец оси с резьбой из дропаута со стороны привода. Когда вы почувствуете лязг высвобождения резьбы, вы можете выдвинуть ось из колеса.

3 Выпустите колесо Для стандартного заднего переключателя потяните корпус переключателя назад, и заднее колесо должно выпасть.

Если у вас задний переключатель скоростей SRAM типа 2 (как показано), нажмите кнопку блокировки и поверните рычаг переключателя вперед, чтобы заблокировать его.Это создает провисание цепи. Колесо теперь выйдет из рамы, ночью нужно немного толкнуть верхнюю часть шины, чтобы заставить его двигаться. Аналогичным образом для заднего переключателя сцепления Shimano Shadow переведите переключатель сцепления в выключенное положение.

Теперь, когда цепь провисает, вы можете потянуть корпус переключателя назад, чтобы создать свободный путь для оси (серебряный кружок в центре черной кассеты наверху).

4 Вылет колеса Колесо не закреплено на раме и дисковом тормозе.

Установка заднего колеса

Это может быть немного сложнее, поскольку вам нужно одновременно выровнять цепь на звездочках, направить дисковый ротор между тормозными колодками и в суппорт и убедиться, что ось выровнена с выемками рамы.

1 Установите звездочку и цепь Выровняйте верхний участок цепи так, чтобы он сидел на самой маленькой задней звездочке. Убедитесь, что нижний участок цепи проходит под осью.

2 Вытяните колесо на место Это должен быть случай, когда колесо и рама аккуратно соединяются вместе, чтобы добиться посадки, но вам часто нужно управлять осью пальцами. Обратите внимание на острые края. Должно быть ощущение, что ось ударяется о свои упоры и садится прямо в раму. Проверьте положение шин в перьях сиденья, если оно не по центру, значит, оно неправильно установлено. Вытяните колесо для еще одной попытки. По мере того, как вы лучше узнаете свои колеса и раму, а также то, как они сочетаются друг с другом, вы обнаружите, что процесс становится проще.

3 Замените ось Выровняв колесо, вы можете снова вставить проходную ось. Попытайтесь осторожно повернуть ось, когда вы ее вставляете, это может помочь оси пройти через ступицу.

4 Закрутите ось на место Когда конец оси с резьбой коснется дальнего выступа, убедитесь, что рычаг открыт, и начинайте наматывать рычаг, чтобы зацепить резьбу оси и рамы.

5 Затяните ось Убедитесь, что она достаточно туго затянута, чтобы предотвратить любое движение между ступицей и рамой, и закройте рычаг.

>> Подробнее: Полный архив статей по техобслуживанию road.cc

Сломанный задний мост велосипеда

Как и многие детали велосипеда, оси уязвимы для неправильного обслуживания и определенных видов ударов. Задняя ось вашего велосипеда проходит через ступицу и набор подшипников в ступице колеса. Когда ось ломается, может произойти множество вещей. Не все оси и ступицы одинаковы. Идентификация этих компонентов и понимание того, как они работают, — первый шаг к ремонту сломанной оси.

Freehub Типы

Freehub представляет собой удлиненный металлический цилиндр и, в зависимости от типа, ввинчивается в ступицу колеса или фиксируется коническими гайками, которые навинчиваются на ось. Все ступицы имеют металлические зубцы или выступы, которые входят в пазы внутри ступицы колеса. Freehub на многих велосипедах с фиксированной передачей, таких как BMX и триал-байки, имеют зубцы с двойным направлением, которые не позволяют вам двигаться накатом, когда ноги на педалях, потому что педали всегда вращаются, когда велосипед катится. Freehub на односкоростных и многоскоростных велосипедах имеет однонаправленные зубцы на корпусе свободного хода, которые позволяют двигаться накатом, не вставая с педалей.Сломанные оси различаются у велосипедов с фиксированной передачей, односкоростных и многоскоростных.

Поломка

Оси BMX и триал-байков сконструированы таким образом, чтобы выдерживать удары в результате раскачивания колес, захвата воздуха, приземления или езды по пересеченной местности. Обычно эти оси ломаются снаружи ступицы колеса. В результате заднее колесо может застрять между рычагами рамы или упасть под велосипед. За исключением, возможно, горных велосипедов, случаи поломки осей на односкоростных или многоскоростных велосипедах редки и часто не очевидны.За некоторыми исключениями поломка может быть связана с повреждением подшипников, которые не были должным образом очищены и смазаны. Сухие подшипники могут ослабнуть из-за чрезмерного истирания, вызванного грязью. При выходе из строя подшипников ось теряет опору. Если вы продолжите ездить на велосипеде, под ударом ось может треснуть или сломаться внутри ступицы. В этом случае вы можете не обнаружить проблему, пока заднее колесо не заблокируется.

Ремонт

Ремонт сломанной задней оси начинается со снятия фиксированной шестерни, односкоростной звездочки или многоскоростной кассеты, чтобы получить доступ к ступице и оси.Инструменты для снятия зависят от конкретной звездочки или кассеты. Звездочка или кассета с однородным углубленным центром снимается с помощью инструмента для стопорных колец и разводного ключа. Звездочка с зубчатым центром снимается с помощью шлицевого ключа. После снятия звездочки можно определить объем ремонта. Если на ступице нет видимых повреждений и корпус обгонной муфты вращается вручную, ремонт может быть ограничен заменой сломанной оси и подшипников. В противном случае необходимо заменить все компоненты.Что касается любых повреждений велосипеда, таких как погнутые рычаги рамы или поврежденная ступица колеса, ремонт определяется на момент.

Техническое обслуживание

Оси, втулки и открытые шариковые подшипники необходимо периодически очищать и смазывать для обеспечения надежной работы. Герметичные подшипники на многих новых велосипедах не требуют обслуживания и подлежат замене в случае повреждения. Перед установкой ступицы, подшипников и оси необходимо очистить и смазать внутреннюю часть ступицы заднего колеса. Используйте очиститель без остатков и рекомендованную смазку, указанную в руководстве по обслуживанию.Наличие необходимых инструментов, чистящих и смазочных материалов под рукой экономит время и расходы на ремонтную мастерскую.

Колеса для горных велосипедов: все, что нужно знать

Колеса на вашем горном велосипеде буквально заставляют вас двигаться и существенно влияют на качество вашей езды. Конечно, трансмиссия будет подталкивать вас вперед, и рама также будет иметь значительное влияние на качество езды, но колеса — это первый элемент вашего горного велосипеда, который чувствует и передает изменения на местности и неровности поверхности.

Одна из важнейших черт качественной колесной пары — это ее роль в передаче ваших усилий на педалях на результат на трассе. Важно подобрать правильные колеса для вашего стиля езды, местности и предпочитаемой дисциплины вождения, равно как и наличие надежного комплекта, который по-прежнему обеспечивает высокий уровень производительности.

Итак, прежде чем тратить свои кровно заработанные деньги на модернизацию подвижного состава в поездке, прочтите приведенное ниже руководство покупателя, в котором есть все, что вам нужно знать о колесах для горных велосипедов.

Анатомия колеса

Велосипедное колесо состоит из четырех основных компонентов, каждый из которых влияет на вес, производительность и долговечность. Обновление (или понижение уровня) этих компонентов может повлиять на качество езды, ваши усилия (скорость), эффективность торможения и даже на то, насколько хорошо ваш велосипед реагирует на рельеф, поэтому стоит немного узнать о каждом и как это связано с улучшением характеристик на дорога.

  • Обод: Обод колеса находится на внешней стороне колеса и на подавляющем большинстве колес горных велосипедов и выполняет одну главную функцию; держать шину.Ширина обода влияет на ширину шины, что может существенно повлиять на управляемость и сцепление с дорогой на трассе, подробнее об этом позже.

  • Ступица: Ступица расположена в центре колеса и обеспечивает ось вращения. Внутри каждой ступицы, передней и задней, находится ось, которая прикрепляет колесо к велосипеду. На ступице заднего колеса имеются шлицы, к которым крепится кассета. Цепь велосипеда обвивается вокруг звездочек кассеты и вместе с шатунами и переключателями образует трансмиссию велосипеда, которая толкает его вперед.Помимо продвижения велосипеда вперед, все колеса горного велосипеда будут использовать заднюю втулку с механизмом «свободной втулки», который позволяет велосипеду двигаться накатом.

  • Спицы: Материал, соединяющий ступицу и обод. Количество спиц будет варьироваться между передними и задними колесами, причем задние колеса часто имеют больше спиц для повышения прочности и жесткости. Чем больше спиц, тем сильнее колесо, но это приводит к снижению веса. Чаще всего спицы на колесах горных велосипедов изготавливаются из стальной проволоки, но могут сильно различаться по форме и диаметру.

  • Ниппели: Спицы прикрепляются к колесу с помощью специальной гайки, называемой «ниппель». Ниппели важны для регулировки натяжения спиц, которое будет «истинным» для колеса, делая его прямым при вращении.

Материал обода

Большинство колес от начального до среднего уровня будут иметь алюминиевые обода различного качества, в то время как колеса высокого уровня обычно имеют обода из углеродного волокна, что снижает вес при одновременном увеличении жесткости.

Алюминий, обычно называемый сплавом, является более популярным материалом для изготовления обода, который используется для изготовления колес для горных велосипедов среднего уровня. Во многом это связано с тем, насколько дешевле его производство. Несмотря на то, что это более дешевая альтернатива, все же есть множество преимуществ, связанных с использованием материала, главным из которых является соответствие требованиям или комфорт, которые легкосплавные диски обеспечивают на трассе.

С другой стороны, колесные пары из углеродного волокна становятся все более популярными во всем спектре дисциплин катания на горных велосипедах.Во многом это связано с падением цен и повышенным соотношением жесткости к весу и прочности. Это означает, что колесо можно сделать сверхжестким, но в то же время легким, что особенно полезно, учитывая суровость компонентов горного велосипеда. Недостатком такой повышенной жесткости является то, что обычно достигается за счет комфорта, требуя от гонщиков подбирать настройки шин и подвески в соответствии с требованиями.

Типы шин

Стоит знать два разных типа шин, которые подходят к колесу, поскольку для них требуется особый обод. Шины для горных велосипедов будут либо «решающими», либо «бескамерными», и на колесе будет указано, с какой шиной они совместимы.

Клинчер

Часто встречается на байках начального уровня. Если не указано иное, справедливо предположение, что любой новый купленный байк начального уровня будет иметь покрышку-клинкер. Шинам Clincher требуется камера для накачивания и удержания воздуха, в то время как шина будет иметь борт из стального или кевларового волокна на краю, чтобы удерживать ее в ободе.

Бескамерный

Как следует из названия, бескамерные шины не требуют внутренней камеры, вместо этого они полагаются на жесткие допуски и давление воздуха для создания герметичного уплотнения.Это технология, очень похожая на ту, что используется в современных автомобилях и мотоциклах. Бескамерные шины давно используются в катании на горных велосипедах, и можно с уверенностью предположить, что большинство комплектных горных велосипедов поставляются с готовыми к использованию бескамерными колесами и установленными шинами. Если вы хотите обновить свои колеса, мы настоятельно рекомендуем выбирать колеса с бескамерными или готовыми к использованию без камер ободами, которые позволят вам воспользоваться преимуществами более низкого давления в шинах, меньшего веса и сопротивления качению. Более низкое давление в шинах обеспечит больший контроль, сцепление и комфорт, в то время как отсутствие камеры означает, что проколы редко вызывают беспокойство.

Масса

Вес колесной пары может по-разному влиять на ощущения вашего велосипеда на трассе, а именно на управляемость, силу и комфорт езды. «Дешевый, легкий или прочный — выберите два …» — это известная цитата лидера индустрии Кейта Бонтрагера, отвечая на критику по поводу стоимости его колесных пар, высказывание, которое продолжает оставаться весомым по сей день.

Учитывая, что существует ряд дисциплин, подпадающих под действие горных велосипедов, для разных стилей езды потребуются колеса с разными сильными и слабыми сторонами.Для гонщиков или гонщиков, часто бегающих в гору, приобретение легкой колесной пары, несомненно, облегчит жизнь, тогда как гонщики эндуро и скоростных спусков, вероятно, увидят больше преимуществ в более тяжелой и прочной колесной паре. Независимо от вашего предпочтения стиля катания, следует отметить, что снижение веса часто происходит за счет общей прочности и долговечности — двух вещей, которые глупо упускать из виду на трассе.

Размеры колеса: размер, ширина и глубина

Размер

Очень актуальная тема для увлеченных райдеров, существует три основных размера колес для горных велосипедов, которые вы найдете на большинстве новых горных велосипедов, а также более крупные варианты для конкретных велосипедов.

Колеса обозначаются цифрами, указывающими их размер. 26-дюймовые колеса были оригинальным размером колес для горных велосипедов и до сих пор используются редко благодаря своей маневренности и легкости. В последние годы произошел сдвиг в сторону более крупных колес, которые обеспечивают большее сцепление, большую способность к опрокидыванию и лучшее качество езды, а это означает, что 26-дюймовые колеса редко встречаются на новых горных велосипедах.

Колеса

27,5 дюйма, также называемые колесами 650B, в последние годы по существу заменили 26-дюймовые колеса в качестве нормы, предлагая немного улучшенные характеристики опрокидывания, тягу и объем воздуха по сравнению с 26-дюймовыми колесами. 27,5-дюймовые колеса легче, прочнее и, как правило, более маневренны, чем 29-дюймовые колеса, поэтому в зависимости от типа катания они могут быть хорошим вариантом.

Колеса

29 дюймов, также называемые «29ers», обеспечивают большее сцепление, большую способность опрокидываться на технических препятствиях и более плавную езду благодаря увеличенному размеру и объему воздуха. Колеса 29er стали самым популярным выбором во многих дисциплинах горных велосипедов. Их повышенная устойчивость также означает, что они хороши на спуске. Однако они весят больше, чем колеса меньшего размера, могут быть громоздкими в небольших размерах рамы и немного ограничены в количестве подвески, которая может быть установлена ​​вокруг них.Для этого велосипеды 29er лучше всего использовать для катания по пересеченной местности и трейлового типа, где большой ход подвески обычно не требуется. Хотя ситуация быстро меняется, поскольку многие из лучших в мире гонщиков эндуро и даже скоростных спусков тоже переходят на 29-дюймовые колеса.

Ширина

Современные диски имеют тенденцию быть шире, что приводит к повышению комфорта за счет увеличения объема воздуха в шинах. Это совпадает с переходом к более крупным шинам, которые, как говорят, улучшают опрокидывающую способность, тягу и управляемость за счет возможности работать при более низком давлении.

Ширина обода может быть измерена как внутри, так и снаружи, что может привести к некоторым сбивающим с толку цифрам. Традиционно 17 мм была популярной внутренней шириной для колесных пар горных велосипедов, однако в последнее время наблюдается переход на более широкие обода благодаря увеличению устойчивости шин, площади основания и объема воздуха. По текущим стандартам, узкий обод при внутреннем измерении составляет менее 19 мм, стандартная современная внутренняя ширина обода обычно составляет 21-25 мм, в то время как широкий обод считается более 28 мм.

Несмотря на тесную взаимосвязь, внешняя ширина обода в основном влияет на аэродинамику колеса, в то время как внутренняя ширина обода влияет на комфорт, эффективность качения или форму шины.

Глубина

Глубина обода влияет на поперечную жесткость колеса, а также на управляемость велосипеда. В отличие от их дорожных собратьев, глубина обода не является серьезным препятствием из-за уменьшения внимания к аэродинамическим преимуществам, которые может обеспечить более глубокая колесная пара.Большинство производителей колесных пар обычно имеют максимальную глубину 30-35 мм, однако есть некоторые производители, предлагающие увеличенную глубину, когда используемый материал увеличивает прочность колесной пары.

Спицы

Общее количество, форма и материал спиц на колесе могут быть разными. Большое количество спиц (наличие большого количества спиц) увеличивает прочность и долговечность, но снижает вес. Спицы изготавливаются из самых разных материалов, включая сталь, алюминий, углеродное волокно и титан, однако стальные спицы являются наиболее распространенными.

Число спиц передних и задних колес может быть разным, задние колеса часто имеют больше спиц, так как прилагаются большие силы (ведущие силы и дополнительная весовая нагрузка). Обычно легкое переднее колесо имеет от 24 до 28 спиц, а заднее — от 28 до 32 спиц. По мере совершенствования материалов и производственных процессов, особенно в гонках по пересеченной местности (XC), количество спиц уменьшилось, что снизило вес.

Обычные стальные спицы бывают либо с прямым натяжением, либо с J-образным изгибом.Спицы с прямым изгибом не имеют изгиба в головке и требуют специальных ступиц. Спицы с J-образным изгибом являются более традиционным вариантом, с изгибом на 90 градусов на конце ступицы, который выглядит как J.

Преимущества спиц с прямыми натяжными спицами заключаются в том, что устраняется подъемник напряжения J-образного изгиба, что, возможно, приводит к созданию более прочного колеса. Недостатком прямых спиц является то, что многие компании производят запатентованные спицы и ступицы, что означает, что поиск запасных спиц может занять много времени и потенциально дорого.В то время как спицы с J-образным изгибом часто легче заменить, и они работают близко к прямым спицам с точки зрения качества и прочности.

Баттинг или «стык» — это термин, с которым вы столкнетесь, глядя на круглые спицы. Проще говоря, стык — это процесс изменения толщины, поэтому спица с двойным стыком может иметь два разных диаметра по длине. Спицы со стыковкой, как правило, прочнее и долговечнее, чем спицы прямого калибра (одного диаметра), поскольку они помогают лучше рассеивать усталость от напряжений.

Доступна как с прямым, так и с J-образным изгибом, плоская спица, часто называемая лопастной спицей, обеспечивает лучшую механическую прочность и вес. Плоская поверхность позволяет удерживать спицу, чтобы она не скручивалась при сильном натяжении. Эти спицы обычно встречаются на колесах высокого класса.

концентраторы

Ступицы — важнейший компонент любого колеса. Они выполняют задачу обеспечения точки крепления для спиц, являются точкой крепления для колес, прикрепленных к велосипеду, и позволяют колесам вращаться.Там, где ступицы передних колес обычно довольно простые, ступицы задних колес более сложные и имеют свободную ступицу. Установлено, что свободная ступица выполняет две функции: приводит в движение заднее колесо и позволяет ему двигаться накатом.

Обычно задние ступицы современных горных велосипедов имеют ширину 135 мм, 142 мм или 148 мм. 142 мм является стандартом для многих горных велосипедов в различных дисциплинах езды, однако популярность 148 мм (также известного как Boost Spacing) растет. Во многом это связано с тем, что увеличенная ширина ступицы позволяет использовать более широкую шину и / или более короткие нижние перья, чем обычно позволяет обычная рама.

SRAM против Shimano: различия

SRAM предлагает сочетание 11- и 12-скоростных групсетов в своей линейке, для которых требуется специальная свободная ступица (XD Driver Body) на задней ступице для использования прилагаемых кассет 10-42 или 10-50T. Проще говоря, драйвер XD позволяет использовать на кассете шестерню меньше 11T — наименьшую из всех, которые могут поместиться в обычные втулки типа Shimano.

Все кассеты для горных велосипедов с наименьшей зубчатой ​​шестерней 11 зубьев, будь то восемь, девять, десять или одиннадцать скоростей, подходят к стандартному шлицевому корпусу втулки Shimano. Однако стоит отметить, что в настоящее время Shimano является единственным производителем, который НЕ предлагает совместимость с XD Driver Body на своих колесных парах, а это означает, что лучше избегать ступиц / колес Shimano, если вы планируете использовать групповой набор 1x SRAM.

Шесть болтов против центрального замка

Конструкции двух роторов дисковых тормозов в значительной степени идентичны и выполняют те же функции, что и друг друга, однако то, как они устанавливаются на ступицу, отличает эти две конструкции.

в соответствии с их названием, шесть болты роторы прикрепить к концентратору с помощью шесть болтов, тогда как роторы Center Lock прикрепить непосредственно к сплайну на ступице и закрепляются с помощью специального стопорного кольца.Хотя втулки Center Lock были первоначально представлены на рынке лидером отрасли Shimano, сейчас они получили более широкое распространение, поскольку в конструкции доступны многие марки колес (и тормозов). также возможно использование роторов Six Bolt со ступицами Center Lock с использованием адаптера.

Роторы Six Bolt обычно используют гаечный ключ Torx T25 для крепления их к ступице. Когда речь идет о потенциальном выигрыше в производительности между двумя разными стилями, роторы с центральным замком снимаются легче и быстрее, и они более точно центрируются на ступице.Это результат того, что вам не нужно беспокоиться о равномерной затяжке шести болтов при установке ротора.

Скорость взаимодействия

При покупке новых колес вы, вероятно, встретите некоторые упоминания о скорости взаимодействия. Скорость включения — это скорость работы храпового механизма задней ступицы, когда вы начинаете крутить педали после выбега. Зацепление обычно выражается в градусах, и общее практическое правило состоит в том, что чем больше точек контакта в ступице, тем быстрее происходит зацепление.Как правило, 16 точек зацепления — это самый худший сценарий, предлагающий 22 градуса поворота педали перед включением заднего колеса, в то время как некоторые высококлассные ступицы достигают 72+ точек зацепления, что дает около 5 градусов или меньше для более быстрой обратной связи при нажатии педали.

Любители шумихи о фри-хабе, вероятно, оценят более активный хаб, и наоборот, если вам больше нравится тишина и покой на тропе, это стоит рассмотреть. Также стоит отметить, что более быстрые ступицы также обычно требуют более частого обслуживания, так как более мелкие зубья храповика не могут быть так сильно забиты смазкой, что требует более низкой вязкости смазки.

Подшипники

По мере роста стоимости колесной пары растет и качество используемых компонентов. В случае подшипников внутри ступицы они обычно переходят из стали низкого качества в закаленную, а затем в керамическую. Хороший керамический подшипник более округлый, гладкий и тверже, чем аналогичный стальной подшипник, что снижает трение и, как результат, улучшает характеристики. Однако хороший стальной подшипник обычно прослужит дольше и превосходит дешевый керамический подшипник.

Помимо материала подшипников, правильная смазка влияет на то, как они катятся, и на величину возникающего трения. Трение в подшипниках снижает производительность и замедляет колеса. Чрезмерное трение возникает, если подшипники не смазаны надлежащим образом, если в подшипники попадают мусор или другие вещества, или если подшипники промываются водой под высоким давлением с помощью мойки высокого давления. Втулки более высокого качества обеспечивают улучшенное уплотнение от элементов, что позволяет им катиться более плавно и дольше.

Подшипники бывают картриджными (с уплотнением) или со свободными шариками (чашка и конус). Картридж или герметичная система имеет внутреннее и внешнее кольцо с подшипниками, расположенными между ними, и все они заключены в один блок. Затем картриджный подшипник вдавливается в корпус ступицы так, чтобы ось проходила через середину. Герметичный подшипник представляет собой единый блок, в случае его износа требуется замена всего картриджа подшипника, но это довольно дешево.

Шариковые подшипники или подшипники с чашечным и конусным подшипниками с незакрепленным креплением чаще всего встречаются в продуктах Shimano и колесах начального уровня. Чашечные и конические подшипники состоят из составных частей и подвижных подшипников. Они не закрыты, как картриджные подшипники, вместо этого незакрепленные шариковые подшипники зажаты между фиксированным внешним кольцом (обычно частью корпуса ступицы) с регулируемым внутренним кольцом конической формы, навинченным на ось. Если подшипники изношены слишком сильно, они могут изнашивать поверхности ступицы, вызывая достаточно серьезные повреждения, чтобы потребовать полной замены ступицы. С положительной стороны, их легко поддерживать, чтобы этого не произошло. Для обслуживания такой ступицы вам часто понадобится пара специальных тонких гаечных ключей, известных как «конические ключи».

Стандарты оси

Стандарты на оси

— это одна из областей, которая может вызвать некоторую путаницу, так как отраслевых стандартов не существует. Проще говоря, сквозные оси зависят от рамы, а не от ступицы, что означает, что вам придется выбирать колеса в зависимости от совместимости вашей рамы и вилки. В таблице ниже приведены общие стандарты ступиц моста и их использование.

Переднее колесо
ШИРИНА СТУПИЦЫ ДИАМЕТР ОСИ ТИП / ОБЩЕЕ ПРИМЕНЕНИЕ
100 мм 9 мм Быстроразъемное соединение (QR)
100 мм 15 мм QR15 — кросс-кантри (XC) и MTB
110 мм 15 мм Boost 15 — Для вилок, совместимых с Boost, позволяет использовать более жесткие колеса и более широкие шины,
110 мм 20 мм Boost 20 — Крупногабаритные сквозные оси, популярные на длинноходных велосипедах, требующих дополнительной жесткости
Заднее колесо
ШИРИНА СТУПИЦЫ ДИАМЕТР ОСИ ТИП / ОБЩЕЕ ПРИМЕНЕНИЕ
135 мм 10 мм Быстроразъемное соединение (QR)
135 мм 10 мм Крупногабаритная ось QR — работает со стандартной быстроразъемной рамой с открытым дропаутом, повышенная прочность и жесткость
142 мм 12 мм Стандартная сквозная ось — наиболее часто встречающееся расстояние между сквозными осями на рамах, не совместимых с Boost
148 мм 12 мм Boost Spacing — для рам, совместимых с Boost, позволяет использовать более широкие шины
150 мм / 157 мм 12 мм Большинство горных велосипедов будут использовать более широкое расстояние между ступицами для более прочной сборки колес

Собственные и непатентованные

Хотя технически многие «заводские» колеса изготавливаются вручную, характеристики каждой колесной пары очень разные.

Заводские колеса производятся серийно с точными спецификациями и очень часто имеют запатентованный дизайн спиц и обода. Они предназначены для покупки с полки или в сочетании с велосипедом производителя. Благодаря обширным исследованиям, разработкам и маркетингу эти колеса доминируют в этом пространстве. Примерами таких колес являются диски Shimano, Mavic, DT Swiss и Bontrager.

И наоборот, колеса ручной сборки уникальны, они имеют отдельные ступицы, спицы, ниппели и обода, которые изготавливаются на заказ.Колеса ручной сборки — это индивидуальные творения, которые полностью соответствуют предпочтениям и потребностям гонщика. Есть несколько готовых колесных пар, которые подпадают под обозначение ручной сборки, например, колеса Enve, специализирующиеся на углероде, имеют обычные стальные спицы и выбор ступицы перед сборкой. Профессиональный производитель колес сможет воспроизвести то же колесо, купив отдельные детали у соответствующих поставщиков.

Обслуживание колес

  • Колеса «True»: «Истинно» означает, что ваши колеса движутся по прямой линии без отклонений. Если ваше колесо не соответствует действительности, это может привести к трению о раму или негативно повлиять на управляемость велосипеда. Регулировка натяжения спиц — это процесс, который под силу любому местному веломагазину.

  • Очистите подшипники: Подшипники ступицы, возможно, потребуется периодически очищать и заменять смазкой. Точные временные рамки будут зависеть от качества ваших ступиц, от того, сколько вы ездите и от условий, в которых вы ездите. Если вы не разбираетесь в обслуживании велосипедов, эту работу, вероятно, лучше всего оставить в местном магазине велосипедов, но обязательно упомяните об этом им, когда вы берете его на регулярное обслуживание, если считаете, что это нужно делать.

  • Осмотрите обод: Регулярно проверяйте обода на наличие сколов, царапин и вмятин (наиболее часто). Будьте бдительны и следите за тем, чтобы ваши обода были в хорошем состоянии перед тем, как выехать на трассу, часто может означать разницу между снижением вероятности того, что вы поддаетесь отказу обода на трассе.


Мы надеемся, что это руководство было полезным и предоставило ценную информацию. Вы можете найти на BikeExchange колеса для горных велосипедов или поискать в местном магазине велосипедов, чтобы получить дополнительную помощь.Кроме того, ознакомьтесь с нашим полным руководством по покупке горного велосипеда, чтобы получить еще более подробную информацию о том, что вам следует искать при покупке нового велосипеда.

Следуйте за BikeExchange: Эл. Почта | Facebook | Twitter | Instagram | YouTube | STRAVA

Есть ли у меня сквозная ось или шампура?

Объяснение различий между сквозной осью и вертелом.

Мы получаем довольно много вопросов о разнице между быстросъемным вертлюжком старого типа и новой сквозной осью.Проходные мосты используются в горных велосипедах примерно с 2010 года, а теперь они также широко используются в шоссейных велосипедах. Но есть еще много велосипедов с шампурами. Узнайте немного о разнице.

Шашлык

Еще в 1927 году итальянский велогонщик Туллио Кампаньоло (да, тот «Кэмпи») был расстроен, когда участвовал в гонке и пытался переключить передачи в гонке. В то время на каждой стороне ступицы было по одной шестеренке, поэтому «переключение передач» означало, что вам нужно было открутить барашковые гайки, которые удерживали колесо, затем снять колесо, перевернуть его и снова установить, навинтив гайки. обратно.Вы видите, что во время гонки это был трудный процесс.

Итак, как хороший фанатик байков, он изобрел решение — шпажку быстрого снятия, которая позволила ему быстро менять колесо. «Быстроразъемный», или QR, вертел представлял собой тонкий стержень, который вставлялся в ось, которая находилась внутри ступицы. С тех пор быстросъемная шпажка диаметром 5 мм стала отраслевым стандартом для велосипедов. QR имеет толщину 5 мм и изготовлен из стали. Выглядит это примерно так:

Сквозные оси

Примерно в 2010 году, когда дисковые тормоза и подвески стали широко использоваться в горных велосипедах, сквозная ось начала заменять старую шампур. Мускулистые вилки подвески требовали более жесткого соединения с колесом, а дисковые тормоза требовали меньших допусков, чтобы колесо правильно сидело в раме, чтобы тормоза не трулись. Диаметр передних сквозных осей обычно уменьшался до 15 мм в диаметре, а диаметр обычной задней оси увеличивался до 12 мм. Как это:

Некоторые сквозные оси имеют кулачковый рычаг, а некоторые имеют более низкий профиль и крепятся на болтах. Однако сквозные оси отличаются от шпажки, потому что вместо использования кулачкового механизма для удержания колеса, сквозная ось ввинчивается непосредственно в раму велосипеда.У вашего велосипеда сквозная ось, если «выпадение» представляет собой отверстие, а не U-образное выпадение. Это обеспечивает дополнительную безопасность, потому что даже если рычаг на конце сквозной оси открывается, он все равно ввинчивается в раму, удерживая ваше колесо. Если вы следите за новостями о мотоциклах, вы, возможно, слышали об очень частом отзыве мотоциклов с быстросъемным передним механизмом в сочетании с дисковыми тормозами.

Есть разница в производительности? ДА. Сквозные оси обеспечивают более жесткую езду, что может быть выгодно как спереди, так и сзади велосипеда.В частности, в горных велосипедах это обеспечивает больший крутящий момент и меньшую гибкость хлыста.

Итак, если у вас тонкий стержень диаметром 5 мм, значит, у вас есть шпажка. Если у вас есть деталь с резьбой 12 мм, значит, у вас сквозная ось.

Предупреждение: В начале существования сквозных осей некоторые производители велосипедов использовали 10-миллиметровые сквозные оси. Это довольно редко, но мы видели некоторые случаи. Если у вас есть какие-либо вопросы о диаметре вашей оси 10 мм, обязательно измерьте его с помощью нашего Руководства по установке.

.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
