Регулировка механических дисковых тормозов

Регулировка механических дисковых тормозов на примере велосипеда Stels Pilot 950 MD 26. Приобрести такой велосипед можно здесь

Фотографии в высоком разрешении можно посмотреть здесь

Шаг 1

Первым делом откручиваем болт, фиксирующий тормозной тросик, чтобы убрать натяжение.

Фото ©: TopBicycle.ru / снято на Samsung

Шаг 2

Ослабляем болты которые держат калипер.

Фото ©: TopBicycle.ru / снято на Samsung

Шаг 3

Очень сильно выкручивать не нужно — достаточно иметь возможность слегка менять положение.

Фото ©: TopBicycle.ru / снято на Samsung

Шаг 4

Закручиваем болт, выдвигающий неподвижную тормозную колодку, нужно найти контакт с диском, но слишком сильно давить на него не стоит.

Фото ©: TopBicycle.ru / снято на Samsung

Шаг 5

Рукой зажимаем тормоз.

Фото ©: TopBicycle.ru / снято на Samsung

Шаг 6

Держим тормоз прижатым к диску и закручиваем болты.

Фото ©: TopBicycle.ru / снято на Samsung

Шаг 7

На пару оборотов откручиваем болт неподвижной колодки.

Фото ©: TopBicycle.ru / снято на Samsung

Проверка

Прокрутите колесо и убедитесь в том, что диск не трётся о колодки.

Если всё хорошо — закручиваем тормозной тросик и проверяем эффективность тормозов.

Если диск слегка задевает неподвижную колодку — открутите её ещё чуть-чуть. (См. шаг 7)

Если диск задевает подвижную колодку — вернитесь к шагу 4 и закрутите болт чуть слабее.

Связанные статьи:

Прочитать мой обзор на велосипед Stels Pilot 950 MD 26 можно здесь

Посмотреть видео о заводе Стелс можно здесь

Видео

Обзор производителей велосипедов

Другие статьи

Настройка и уход за тормозами велосипеда

Тормоза на велосипеде – единственная система безопасности, доступная велосипедисту. Они помогают избежать травм, а в некоторых случаях даже могут спасти жизнь. Поэтому, чтобы они работали эффективно, их нужно правильно настраивать и тщательно за ними ухаживать.

Ободные тормоза

Тип ободного тормоза на настройку практически не влияет. Единственное отличие – на разных типах тормозов болты для регулировки могут находиться в разных местах, но найти их не составит труда. Дальше будет описание на примере тормозов типа V-brake, которые сейчас являются самыми распространенными и удобными. Кроме них, встречаются еще кантилеверные и клещевые.


Так как настроить передний тормоз на велосипеде проще всего, с него лучше и начать. Переднее колесо нужно поднять, раскрутить вручную и нажать на передний тормоз. Если колесо мгновенно остановилось, а рукоятку тормоза не пришлось нажимать до упора, все нормально. В противном случае надо подтянуть тросик прямо на рукоятке.

Аналогичную процедуру нужно произвести и с задним тормозом. Если тросики натянуты, но проблема с тормозами все равно остается, следует перейти к тормозным колодкам. Есть одно базовое правило, и, если оно соблюдается, тормоза будут работать правильно.

Тормозные колодки должны располагаться строго параллельно ободу колеса, а расстояние между самой колодкой и ободом должносоставлять 1 мм.

Если это не так, нужно настраивать уже сами колодки. Для этого на них предусмотрен болт с шестигранной шляпкой (потребуется шестигранник для настройки).

Редко используются другие типы креплений, но общая система одна. Этот болт нужно немного ослабить, выставить правильное положение колодок и вновь затянуть крепление.

На некоторых моделях велосипедов (и тормозов) допускается зазор между тормозной колодкой до 3 мм.


После того как на велосипеде настроены ободные тормоза, нужно проверить качество их работы. Проверок должно быть две: сначала нужно поднять переднее колесо, раскрутить его и нажать на тормоз, а потом повторить все то же самое с задним. Если все работает нормально, надо сесть на велосипед, проехать несколько метров и затормозить. Сначала передним, потом задним тормозом (или наоборот). Если и в такой ситуации они работают нормально, можно спокойно ездить.

Нужно помнить, что торможение должно начинаться сразу после нажатия на ручку, а не тогда, когда она уже утоплена до упора. Если это не так, нужно еще сильнее подтянуть тросик.

Дисковые тормоза

Настроить дисковые тормоза на велосипеде даже проще, чем ободные. Натяжение тросика на руле регулируется точно таким же способом, как и в предыдущем случае, тут отличий нет. В связи с тем, что качество их работы напрямую зависит от тормозного диска и колодки жестко фиксированы, единственный элемент, нуждающийся в настройке, это расстояние между колодками и диском. Для этого предусмотрены болтики.

Колодки должны находиться на расстоянии примерно 0,2-0,4 мм от тормозного диска. Это очень маленькая дистанция. Рекомендуется проверить, не цепляется ли диск за колодки, и при необходимости еще немного их отодвинуть. Проверка качества работы в случае с дисковыми тормозами аналогична проверке ободных тормозов. Для наглядности можно посмотреть видео о том, как настроить тормоза на велосипеде:

Общий принцип того, как настраивать гидравлические тормоза на велосипеде, практически ничем не отличается от настройки ободных или дисковых разновидностей, тем более что гидравлика может использоваться и там и там. Чаще всего проблема заключается в неправильном расположении колодок, которые регулируются таким же способом, как и механические тормоза, описанные выше. Тросиков у гидравлической системы нет, и потому регулировать их не придется, но рекомендуется проверить, не пережата ли где-то гидролиния (проще говоря, шланг с жидкостью, заменяющий в гидравлике стальной трос).

Уход за тормозами

Ухаживать за тормозами очень просто – есть всего два момента, требующих внимания велосипедиста: очистка и замена колодок.

  • Тормоза нужно чистить, особенно колодки. После поездок по грязи или песку между колодками и ободом (или диском) может забиться тот же песок, грязь, листья и т. п. Их нужно аккуратно удалить и протереть как колодки, так и сам диск (или обод). А вот мыть тормозной диск рекомендуется только в крайнем случае. К примеру, если на него попало масло, которое другим способом просто не убрать.
  • Замена тормозных колодок – очень важный момент, его нельзя игнорировать. Колодки изнашиваются очень быстро, особенно при активном использовании. Это касается и ободных, и дисковых тормозов. В случае с гидравлической системой они изнашиваются даже быстрее, ведь сила прижатия к диску или ободу значительно выше. Обычно производители рекомендуют менять колодки тогда, когда их толщина достигнет 2 мм или меньше.

Конечно, не все зависит от наших усилий, на качество торможения влияют погодные условия: во время дождя или снега тормоза будут работать намного хуже. Но теперь вы знаете, что правильно установленные и отрегулированные качественные тормоза велосипеда смогут прослужить очень долго, особенно если за ними тщательно ухаживать и периодически их подстраивать.

Регулировка дисковых тормозов | ВелоСреда

Подробности
Просмотров: 39927

  Первым делом надо решить какие дисковые тормоза выбрать:



Механические дисковые тормоза

  К плюсам механического привода тормозов можно отнести меньшую цену, чем у гидравлики, тросики и рубашки требуют меньше осторожности при эксплуатации, плюс их легче купить чем гидролинии.

Также в механических тормозах легче выровнять погнутый диск при необходимости.

  Минусом можно назвать то, что для четкого отзыва тормозных колодок, даже при минимальном нажатии на тормозную ручку, регулировку механических тормозов придется производить постоянно, при каждом съеме колеса. Следить за чистотой тросиков и рубашек, производить их смазку при необходимости. Смазка должна быть не густой, но и не слишком жидкой, чтобы не вытекала из рубашек.



Гидравлические дисковые тормоза

  К плюсам гидравлического привода тормозов отнесем отсутствие трения тросиков о рубашки, что позволяет сделать ход тормозной ручки более легким. Больший контроль тормозного усилия (модуляция). Они менее чувствительны к перегревам при длительном торможении. Гидравлические тормоза не нужно постоянно подстраивать из-за износа колодок (только если поршней в калипере больше одного).

  Гидролинию легко переломить или повредить, а ремонт будет проблематичным, особенно если рядом нет мест ее продажи.

  Далее следует убедиться, что тормоза исправны и диск не погнут.



  Сначала нужно определить какой тип крепления у тормозов, если это международный стандарт (Hope Mono M4, Hope Mono 6ti, Magura Loise, Gustav…) тогда придется повозиться с установкой. После установки и закрепления колеса необходимо отцентровать калипер относительно диска. Делается это путем подбора  и установки между креплениями рамы и калипером шайбы различной толщины. Главная проблема в этом процессе заключается в том, что чем сильнее затягиваешь  болты тем лучше взаимодействие шайб, но при этом калипер ближе прижимается к раме. Чтобы достичь идеального положения придется перепробовать множество вариантов. Так что производя установку нужно запастись усидчивостью.






  Но все-таки у большинства производителей установка производится проще: Устанавливаем диск на втулку, далее колесо на место и затягиваем эксцентриком (болтом) ось. Прикручиваем адаптер (можно использовать специальный фиксатор резьбы). Далее прикручиваем калипер (машинку), но шестигранники пока не затягиваем. Зажимаем тормозную ручку и смотрим чтобы колодки выдвигались одинаково при нажатии на нее. После зажатия колодками диска калипер встанет на место, можно ему помочь подергав колесо взад-вперед. После того, как калипер встанет на место затяните по очереди болты, если они оказались слишком расслабленны, плавно отпустите, затем резко зажмите тормозную ручку. Следующим шагом нужно прокачать тормоза. Резко (практически ударами) нажмите на ручку тормоза 20-30 раз. Это необходимо сделать для того, чтобы колодки калипера встали на рабочее расстояние от диска.

  Дальше проверяем качество настройки тормозов. Отпускаем ручку тормоза и крутим колесо, если есть трение диска, надо посмотреть о какую колодку происходит трение. Расслабляем крепление калипера и двигаем его в сторону трущей колодки, главное не переборщить, подвинуть его нужно на пару миллиметров, и следить чтобы колодка оставалась параллельна ротору. Затягиваем крепления и снова проверяем на трение. При необходимости повторите процедуру.

  Если обе колодки трутся о диск, их нужно развести. Для этого выкрутите регулировочный шестигранник в тормозной ручке. Чем больше выкручен этот шестигранник, тем больший ход будет у ручки, соответственно чем сильнее он затянут тем быстрее будут схватываться колодки.

  После полной регулировки тормоза нужно, еще раз, протянуть все болты и проверить работу. Внимательно посмотрите на диск, при нажатии на ручку тормоза он не должен смещаться в сторону и перекашиваться.



Установка и регулировка механических дисковых тормозов



  Устанавливаем диск на втулку, ставим колесо на место и затягиваем ось эксцентриком (болтом). Из-за того, что дисковые тормоза с механическим приводом более чувствительны к перекосу оси колеса, производите затягивание внимательней, можете даже сесть на велосипед во время затягивания эксцентрика чтобы исключить перекос. Дальше крепко прикручивайте адаптер к раме, на него прикручивайте калипер, но шестигранники пока не затягивайте (калипер должен двигаться). Неподвижную колодку нужно выдвинуть, повернув на пол-оборота регулирующий винт (у тормозов фирмы Hayes, перед тем как крутить регулировочный винт, надо вывернуть блокирующий его шестигранник, и закрутить его обратно после настройки всего тормоза).

  Следующую операцию лучше производить при отсоединенном тросике. Слегка прижимая калипер пальцем, со стороны неподвижной (внутренней) колодки так, чтобы ее плоскость совпадала с плоскостью ротора. И поочередно прикручиваем болты крепления калипера. Плоскость колодки не должна сместиться относительно плоскости диска.

  После закрепления калипера закручиваем обратно регулировочный винт на пол-оборота. Крутим колесо и проверяем регулировку тормоза на трения, визуально или по звуку. Если трения нет, тогда можно немного пододвинуть колодку к диску, а если трет, тогда ее следует отодвинуть. Регулируя колодку винтом, выберете такое положение, в котором колодка максимально приближена к диску, но не трет его.

  Затем двигаем рычаг (с креплением для тросика), прижимая подвижную колодку. Диск при этом может слегка сместится, но он не должен перекашиваться.

  Устанавливаем рубашку на место, затем тросик на место, так чтобы подвижная колодка слегка прикасалась к диску и прижимаем болтом (но сильно пока не затягивайте). После этого нажмите на ручку тормоза до того момента, при котором хотите чтобы тормоз начинал схватывать, тросик при этом должен проскользнуть в месте крепления на рычаге. Далее затягиваете болт крепления тросика, раскрутите колесо, и проверьте дисковый тормоз на трение. Если колодка трет о диск, тогда немного закрутите регулировочный барабан на ручке тормоза, а если ход ручки слишком большой, тогда барабан нужно выкрутить. Не рекомендуется сильно выкручивать регулировочный барабан, это может привести к повреждению резьбы, лучше заново закрепить тросик на рычаге калипера.

  Если не получается отрегулировать нужных ход ручки тормоза, и диск постоянно «чиркает» о колодку значит он погнут и его нужно выпрямить.



Устранение неисправностей дисковых тормозов

Выравнивание диска

  Выравнивание диска производится следующим образом: положите диск на ровную поверхность (можно на белый лист), и край диска который касается колодки, отгибайте разводным ключом в противоположную сторону. Будьте внимательны ключ должен быть абсолютно чистый, при возможности обезжирьте его. Отгибание производите аккуратно, по чуть чуть. Отгибайте сам диск, а не только тормозную поверхность, постоянно проверяйте на просвет. Диск гнется очень легко, лишнее усилие может только навредить ему, так что не перестарайтесь.






  Дисковый тормоз с механическим приводом можно попробовать выпрямить другим способом: отведите в сторону одну из колодок, точно определите сектор диска загнутый в сторону прижатой колодки и произведите его выравнивание ключом. То же проделываем и со второй колодкой. Производим эти операции пока весь диск не будет ровным.

  Если некоторые сектора загнуты больше чем на 25 градусов, то выпрямление их нужно производить руками, но учтите, что руки должны быть чистыми, без пота и жира.



Поршни в дисковом тормозе выдвигаются не равномерно

  Если один из поршней затормаживает, значит его поверхность засорилась. Для очистки снимите колесо и выньте тормозные колодки. Возьмите чистую металлическую пластину с отверстием (для крепежных штырей) и отодвиньте не засоренный поршень. Удерживая его нажмите на тормозную ручку, пока слегка не выдвинется загрязненный поршень, протрите его боковую поверхность до полной чистоты и нанесите немного минерального масла (не агрессивного к резине). Далее задвиньте поршни обратно и сотрите лишнее масло, желательно смочить тряпочку в бензине или обезжиривающем средстве.



Поршни не возвращаются обратно

  Если оба поршня не возвращаются, возможно тогда придется проделать предыдущую операцию с ними обоими. Также может быть забита грязью тормозная ручка, тогда ее придется разобрать и прочистить. Еще одной причиной могут быть протечки в гидролинии или мастерцилиндре, если обнаружите подтеки тогда придется менять гидролинии или резинки-поршеньки мастерцилиндра.

  Если тормозная ручка начала проваливаться, тогда причина может быть в воздушных пузырьках в гидролинии или в протечках. При протечках линию придется заменить, а избавиться от воздуха путем прокачки.



Дисковые тормоза потеряли мощность

  Причиной почему дисковые тормоза стали хуже работать может быт следующее:

  1. Стерлись тормозные колодки, проверьте на месте ли они;
  2. На колодки попало масло, протрите колодки и диск обезжиривающим средством или бензином.

  Имейте в виду, что все вышеописанное является советами, а не руководством к действию. Качественный ремонт Вам смогут сделать только в специализированных мастерских.





Читайте также:

Настройка ободных тормозов на примере V-brake

Старт и остановка на велосипеде

Связки и сухожилия велосипедистов

Все статьи раздела

Как отрегулировать тормоза на велосипеде?

У профессиональных велосипедистов есть одна забавная, и очень меткая поговорка: «Важно уметь набрать скорость, но истинное мастерство — вовремя остановиться». И да, речь здесь идет конечно же о тормозах — это важнейшая составляющая любого транспортного средства, без которой садиться «за руль» вообще не разрешается. Правильно настроенные тормоза — гарант приятной поездки, четкого модулирования скорости и, конечно же, вашей личной безопасности. Ненастроенные или испорченные тормоза — гарант беды.

Именно поэтому так важно разобраться в этом деле самостоятельно — да, ваш мастер наверняка справится с любой проблемой, но необходимость в поднастройке тормозных колодок может возникнуть прямо во время поездки. И вам лучше позаботиться о своей осведомленности в этом вопросе заранее.

Предлагаем вашему вниманию полноценную инструкцию, как отрегулировать (настроить) тормоза на велосипеде. Прочитав все пункты статьи, вы без проблем справитесь с любой возникшей проблемой низкой или средней сложности — сложные операции, такие как разбор механизмов и замена внутренних комплектующих, все равно лучше проводить под присмотром профессионального мастера.

Шаг №1 — определяем тип тормозов

Тип тормозов, установленных на вашем байке, зависит прежде всего от вашего стиля езды. Разберемся на четких примерах.

  1. Ножные. Их устанавливают на самые простые модели городских, и почти на все прогулочные модели велосипедов, например, круизеры. Такие тормоза очень просты по своему строению, эффективны и надежны. Кроме того, что самое удивительное, ножные тормоза совершенно не нуждаются в регулировке. У них есть одна особенность: чем дольше ими пользуешься, тем большее нужно прилагать усилие для эффективного торможения. Это, по большому счету, единственная проблема, которая может возникнуть с такими тормозами, и решается она заменой внутренних колодок. Делать это должен мастер, самому разбирать тормоза не рекомендуется — есть риск потратить время зря, и нажить себе много нервов, после чего все равно придется обращаться к мастеру.
  2. Ободные. Их ставят на прогулочные байки, городские, дорожные, шоссейные, горные и даже на велосипеды для прыжков. Они очень просты по своей конструкции, эффективны, надежны, а главное — мало весят. То есть, несмотря на несущественное моральное устаревание, ободные тормоза продолжают использоваться во всем мире. Единственный их недостаток — при длительном использовании истощается обод колеса, что приводит к его разрушению. Дисковые тормоза выглядят следующим образом: две ручки на руле, принимающие усилие нажатия, система тросов, и два небольших механизма с колодками на каждом колесе — им сообщается усилие, после чего наступает выполнение эффективного действия, то есть торможение.
  3. Дисковые тормоза. Наиболее прогрессивны из всех существующих на сегодняшний день разновидностей, они во всем превосходят ободные, за исключением двух параметров — весят они больше, и требуют установки специального ротора на барабан, что делает невозможным монтаж, например, багажника. В целом, дисковые тормоза наиболее эффективные, именно их используют профессиональные райдеры — они позволяют максимально эффективно контролировать поездку. Поэтому на горные байки высокого уровня, а также на велосипеды для экстремальной езды ставят именно дисковые тормоза — придумать что-то эффективнее уже нельзя. За счет торможения через ротор, обод колеса нисколько не страдает, да и само состояние колеса нисколько не влияет на торможение. Последний минус дисковых тормозов в том, что они требуют от байка мощных спиц, потому что тормозящее усилие передается от ротора через спицы к колесу.

В рамках конкретной статьи, мы будем говорить об ободных и дисковых тормозах — это самые распространенные разновидности, к тому же они действительно нуждаются в регулярной настройке, чего нельзя сказать о ножном тормозе. Но перед этим мы определимся, как понять, что тормоза на вашем байке действительно нуждаются в настройке.

Когда действительно нужно регулировать тормоза

  1. Когда у вас появился новый байк. После установки новых комплектующих на велосипед, они нуждаются в обкатке, цель которой — определить состояние всех элементов велосипеда. За две-три поездки, вы наверняка поймете, нужно ли вам ослабить тормоза или наоборот, подтянуть их — все это определяется опытным путем. В 98 случаях из 100 новый байк нуждается в грамотной регулировке.
  2. Когда байк провисел на стене дольше месяца. Ну или простоял в гараже — одним словом, не использовался. Худший вариант, когда велосипед хранился при минусовой температуре — здесь уже обслуживать нужно будет не только колодки и тормозной механизм, но и трансмиссию.
  3. Когда при езде появились звуки, которых раньше не было. Это может быть как противный скрип, так весьма мерный гул, стук, свист, хрип — одним словом, что угодно, говорящее о состоявшейся поломке. И в большинстве случаев поломка сопряжена именно с тормозами.
  4. Когда эффективность торможения снизилась. Проявляться это может по-разному, например, при нажатии на рычаг велосипед тормозит не моментально, а с задержкой. Или так: после торможения ручка долгое время возвращается в исходное положение.
  5. Когда повреждения видно невооруженным глазом. Могут расслоиться или порваться тросики, разбиться ручка, треснуть колодка и так далее.

Теперь, изучив ситуации, в которых требуется настройка тормозов, перейдем непосредственно к делу.

Ободные

Всего существует три разновидности ободных тормозов:

  • V-Brake;
  • кантилеверные;
  • клещевые.

Приблизительно в 80 случаях из 100 на велосипеде будут стоять ободные тормоза типа «вибрейк». Если вашему байку еще нет 10 лет, то вероятность сводится практически к ста процентам — это вибрейк. Такой тип ободного тормоза прост и дает максимальную мощность торможения. Говоря о настройке ободных тормозов, мы будем подразумевать именно вибрейки.

Далее необходимо придерживаться строго порядка действий — приступаем к снятию тормоза.

  1. Аккуратно берем рубашку тросика, и извлекаем ее из держателя. Так осуществляется размыкание тормоза, необходимое для дальнейшего обслуживания.
  2. Откручиваем винт, крепящий тормозные рычаги с держателями к раме велосипеда.
  3. Открутив винты, и вынув рубашки, снимаем сами тормоза с руля.
  4. Четвертое действие выполняется только в том случае, если вы собираетесь работать с колодками — нужно открутить фиксирующие их винты. При этом откручивать нужно очень осторожны, четко запоминая последовательность всех вынутых шайб. С их помощью будет осуществляться регулировка, поэтому стоять они должны правильно.

Если вы открутили тормоза на колесах, то скорее всего вы собираетесь менять или обновлять колодки. Последнее делается в том случае, когда велосипед длительное время находился в холодном помещении или участвовал в серьезном заезде, где необходимо было много тормозить. Суть обновления заключается в том, что крайний слой резины попросту снимается, потому что становится слишком твердым, а от того совершенно непригодным.

Замена колодки осуществляется еще проще — просто удаляете старую резину, а на ее место ставите новую, по необходимости аккуратно подрезая ее канцелярским ножом. Если колодка картриджная, то просто меняет картридж.

Закончив с заменой колодки, перейдем к регулировке натяжения тросов. Тросы, вернее степень их натяжения, регулируют расстояние от колодки до обода колеса. Чтобы отрегулировать этот момент, нужно вращать специальный винт, расположенный на тормозной ручке. Делать это с тормозами нужно уже в собранном состоянии. Если же такая регулировка не помогает, придется откручивать фиксатор троса и укорачивать его, гораздо реже требуется незначительное удлинение. Чтобы открутить фиксатор понадобится шестигранник — сделать это просто, можете не переживать из-за возможных сложностей.

Далее необходимо отрегулировать положение и угол наклона колодки. Для этого нужно не снимать колес, иначе четко разместить колодку не получится. Занимаясь выравниванием, придерживайтесь трех простых правил.

  1. Колодки в любом случае должны находиться в плоскости обода. Выходить за его границы ни одна колодка не должна — это приведет к повреждению тормозов.
  2. Правильное расположение колодок — параллельно ободу. Такое положение должно сохраняться независимо от того, прикладываете вы усилие на рычаги торможения, или нет.
  3. По вектору вращения. Именно так колодки должны действовать на обода— если они действительно параллельны, то так оно и будет.

Проведя регулировку и настройку, вам нужно будет просто вернуть все винты на место, закрепить недокрученные фиксаторы, и проверить тормоза. Причем обратите внимание, проверять тормоза нужно обязательно как дома, так и в реальных условиях — после тест-драйва скорее всего понадобится поднастройка.

Регулировка дисковых тормозов

Прежде всего стоит проверить — не поврежден ли ротор. Если на нем есть сколы и лопнувшие участки, то никакая регулировка не поможет — тормоза все равно будут работать неправильно. В случае поврежденного ротора, его потребуется заменить.

Что касается типов дисковых тормозов, то они бывают механические и гидравлические. Последние ставят в основном на байки высокого уровня, потому что стоят они очень немало. Единственное, чем настройка дисковой гидравлики отличается от механики — работа с тормозной жидкостью. Перед зимой, например, ее нужно будет немного слить. Это поможет увеличить пространство для свободного хода колодки.

В дисковых тормозах чаще всего требуется регулировка угла прижатия колодки к ротору. Не забывайте, что прежде всего они должны быть строго параллельны друг другу.

Итак, тормозные колодки на дисковых тормозах расположены в калипере — это специальное устройство, которое закрепляется на раме и на вилке велосипеда при помощи адаптера. Для настройки калипера и колодок придерживайтесь следующего порядка действий.

  1. Возьмите колесо, и закрепите его в положении, которое вы будете использовать непосредственно для езды.
  2. Далее нужно посмотреть, как работает калипер, для этого следует совсем немного ослабить фиксирующие его винты.
  3. Теперь нужно понажимать на ручку тормоза, чтобы посмотреть, как калипер «ходит» и возвращается на место. Также не забудьте проверить зазоры.
  4. Затем останется подтянуть машинку, и поочередно закрепить винты — вот и вся настройка.

Также при настройке дисковых тормозов может понадобиться отрегулировать длину фиксирующих тросиков. Делается это аналогичным образом, как и в случае с ободными тормозами. Раскручивается крепление, затем тросик освобождается, укорачивается или удлиняется, крепление закручивается обратно.

Тест-драйв

После настройки тормозов вам понадобится полноценный тест-драйв. Если вы, скажем, решите сразу поехать на велосипеде на работу, то рискуете испортить себе поездку, подставив под угрозу собственную безопасность. Поэтому всегда после регулировки нужно взять с собой инструменты, и покататься на байке, чтобы определить, как работают тормоза в реальных условиях. Это единственный способ достичь уверенности в собственном велосипеде, которая так пригодится вам в долгом пути.

Выводы

Итак, если у вашего байка установлен ножной тормоз, то регулировать его не нужно. Если ободной или дисковый, что гораздо вероятнее, то в статье поэтапно описан процесс настройки для каждого из случаев.

На деле, регулировка тормозов нужна не очень часто, зато она может встать вам «в копеечку», особенно если вы решитесь обратиться в профессиональный велосипедный салон. Поэтому умение самостоятельно настраивать тормоза — это не только удобно и полезно, но и хранит ваш бюджет от лишних статей расходов.

Удачи в работе, и легкой вам дороги!

настройка тормозов велосипеда

Тормоза для велосипеда, как и для любого другого транспортного средства – обязательный элемент, необходимый для управления велосипедом и обеспечения безопасности. Различают следующие типы:

1. Барабанные тормоза.
2. Ободные тормоза.
3. Дисковые тормоза.

                                                   БАРАБАННЫЕ ТОРМОЗА

Тормоз барабанного типа — «ножной тормоз» располагается в задней втулке велосипеда и имеет внутри тормозные колодки. Процесс торможения инициируется при вращении каретки против движения. В результате этого тормозные колодки разводятся в стороны и прижимаются к барабану.Барабанные тормоза обычно устанавливаются на детские велосипеды и на городские велосипеды для взрослых.

ОБОДНЫЕ ТОРМОЗА


Это самый популярный тип тормозов на сегодня. Принцип их действия заключается в следующем: при приложении усилия, которое передается через тросик к тормозным рычагам, тормозные колодки на тормозных рычагах плотно прилегают к ободу колеса, благодаря чему и обеспечивается торможение. Ободные тормоза бывают кантилеверные, клещевые и V-brake.

КАНТИЛЕВЕРНЫЕ ТОРМОЗА

Их механизм состоит из двух рычагов с тормозными колодками, прикрепленных к пивотам на вилке. С помощью пары тяг трос передвигает рычаги, после чего и происходит торможение. Этот механизм прост и надёжен, однако встречается все реже и реже. Он вытесняется другими другими типами тормозов с более эффективной силой торможения.

КЛЕЩЕВЫЕ ТОРМОЗА

Чаще всего применяются на шоссейных велосипедах, но и там на замену им постепенно приходят другие типы тормозов. Название тормозов красноречиво говорит о его конструкции: тормозные колодки прижимаются к ободу изогнутыми рычагами, которые внешне напоминают клещи.

V-BRAKE ТОРМОЗА

Тормоза V-brake крепятся по такому же принципу, что и кантилеверные тормоза. Тормозной тросик подведен сбоку к верхней части тормозного рычага. Такая система параллельного прижимания колодок позволяет обеспечивать эффективное торможение. На данный момент этот тип тормозов наиболее распространен.

НАСТРОЙКА ОБОДНЫХ ТОРМОЗОВ

У ободных тормозов очень простой принцип работы — две тормозных колодки, установленные друг напротив друга и параллельные колесу, а между ними обод. Нажимая на тормозную ручку усилие, через систему тросика и рубашек , передается на тормозные рычаги, которые прижимают колодки к ободу колеса останавливая его. Для четкой работы ободных тормозов нужно следить за целостностью тросика и отсутствием «восьмерок» на колесе. Если на тросике лопнуло хотя бы одно волокно, его нужно заменить. Тросик должен свободно ходить в рубашке и если он застревает необходимо менять или тросик, или рубашку.

  Главным в качественной работе ободных тормозов является качественное прижатие колодок к ободу. Отрегулировать это можно крепежом колодок. Крепеж состоит из набора шайб, прокладок и гайки, он позволяет закрепить колодку под нужным углом. Для регулировки немного расслабьте гайку на каждой колодке, так чтобы колодку можно было двигать пальцами, но сама она не двигалась. Установите колодку параллельно ободу колеса, обратите внимание, что она не должна касаться покрышки и обода.


ДИСКОВЫЕ ТОРМОЗА

Дисковые тормоза появились из мира мотоциклов и автомобилей. В зависимости от типа привода дисковые тормоза делятся на механические и гидравлические. В механическом дисковом тормозе усилие от тормозной ручки к тормозным колодкам передаётся с помощью троса, а в гидравлическом дисковом тормозе – через гидравлическую систему, заполненную тормозной жидкостью ( минеральное масло или DOT).

Дисковый тормоз состоит из тормозного диска (ротора), прикрепленного к втулке колеса, и тормозной машинки (калипера),  которой размещены тормозные колодки. Дисковые роторы бывают нескольких размеров: 140, 160, 180, 185, 203 и 220 мм. Чем больше диаметр ротора, тем более эффективно работает тормоз, так как увеличивается плечо рычага тормозного усилия. Самые распространенные системы крепления диска к втулке: Center Lock и IS

Калипер (тормозная машинка) крепится на вилке или на раме. Внутри калипера находятся две тормозные колодки, которые прижимаются к ротору одним или несколькими поршнями.

Тормозные колодки могут быть с наполнением из металлических опилок или из органического материала. Колодки с металлическим наполнением долго притираются и более устойчивы к износу. Органические колодки более мягкие, быстро притираются и обеспечивают более плавное торможение.


РЕГУЛИРОВКА ДИСКОВЫХ ТОРМОЗОВ МЕХАНИЧЕСКОГО ТИПА

Регулировать механические тормоза нужно тогда, когда диск трётся о колодки или когда увеличился ход тормозной ручки.

Начинаем с тормозной рукоятки: выжимаем её до отказа. Если она достаёт до пальцев, то начинаем ограничивать её свободный ход: ослабляем контргайку машинки и выворачиваем регулятор, затем затягиваем контргайку и проверяем ход рукоятки. Если требуется слишком сильно выкрутить винт, то вначале ослабляем затяжку тросика. Для этого выворачиваем винт маятника калипера и после того, как вы вытянете трос, вновь его заворачиваете.

Прокручиваем колесо, определяя ровный ротор или нет. Если диск кривой, он будет притирать о колодку, создавая шум во время езды, или заметно тормозить колесо. Если такие биения ротора есть,  их можно сразу подправить. Делать это нужно аккуратно и с минимальной нагрузкой, так как у диска большая продольная плоскость и низкая поперечная – при большом жиме вы можете просто повредить его. Процедура выполняется специальным инструментом.

Оцениваем зазор между диском и колодками – лучше на просвет и на светлом фоне, чтобы чётко было видно.После этого ослабляем винты, чтобы тормоз свободно двигался.

После того, как калипер стал подвижным, нужно вновь, как в самом начале, «выжать» тормозную ручку и зафиксировать её в таком состоянии. После этого машинка получает правильное центрирование относительно диска.  Только теперь затягиваем винты крепления тормозной машинки к адаптеру, или вилке. Действуем строго поочерёдно, вворачивая винты поровну. После этого отпускаем ручку.

После этих мероприятий получаем идеально равномерное взаимное положение диска и колодок, без перекосов.

НАСТРОЙКА ГИДРАВЛИЧЕСКОГО ДИСКОВОГО ТОРМОЗА

Поводом для настройки является сопротивление движению колеса, а так же посторонние звуки.

— Ослабляем болты на калипере, так, чтобы он был подвижным, потом выжимаем рукоятку тормоза, чтобы колодки прижались к ротору

— Теперь стоит проверить положение клапанов на колодках, чтобы они стояли симметрично и одинаково от ротора.

— Не отпуская тормозной ручки, затянуть все болты на калипере.

— Отпускаем ручку, проверяем работу механизма. Колодки должны находиться в 1 мм от ротора и не касаться его.

— В случае если колодки всё-таки расположены на разных расстояниях или криво, но при этом ротор ровный, можно воспользоваться инструментом для центровки калипера относительно диска.

Страница не найдена

вид спортаБегВелосипедыЙогаКоньки ледовыеКоньки роликовыеЛыжи беговыеЛыжи горныеСамокатыСёрфингСкейтбордыСноубордыТуризм

категорияснаряжениеодеждаобувьоптиказащитааксессуарызапчастиинструменты

товарная группаадаптер для заправки картриджаадаптерыадаптеры для крепления чехлаадаптеры для накачки колесаамортизаторы задние для велосипедааптечкибагажники автобагажники для велосипедабазыбалаклавыбаллоны газовые туристическиебаллоны для накачки колесабанданыбанданы многофункциональныебатареи аккумуляторныеблины вратаряблоки для йогиболты комплектботинки внутренниеботинки для беговых лыжботинки для горных лыжботинки для сноубордаботинки зимниеботинки с кошкамиботинки треккинговыебрюкибрюки короткиебрюки легкиебрюки спортивныебрюки термобельебрюки утепленныеварежкиварежки с подогревомвёдра складныевелосипеды BMXвелосипеды беговелывелосипеды горныевелосипеды горные с электроприводомвелосипеды круизерывелосипеды прогулочныевелосипеды прогулочные с электроприводомвелосипеды складныевелосипеды складные с электроприводомвелосипеды шоссейныеверевки динамическиеверевки статическиевёсла для сапсерфингавизоры для шлемавизоры игрокавилкивилки для велосипедавинтывинты комплектвкладыши для спального мешкавтулки для велосипедавтулки комплектвыжимки для цепивыносы рулягамакигамашигарнитурыгерметики для колёсгермоупаковкигетрыгидраторыгиророторыгорелки туристическиегребёнкидатчики для велокомпьютерадатчики сердцебиениядатчики скорости педалированиядержателидержатели для велокомпьютеровдержатели для велосипедовдержатели для флягидержатели для щеткидержатели переключателядержатели ручки переключателядержатели тормозовдетали для крепленийдиски для балансадиски для крепленийдиски тормозные для велосипедадоски тренировочная для скалолазаниядоски тренировочныедоски тренировочные для скалолазаниядуги комплект ремонтныйдуши походныеемкости для водыжилетыжилеты защитныежилеты с подогревомжилеты спасательныезаглушки рулязажимы для верёвкизажимы для самокатовзакладки альпинистскиезаклепкизамкизамки для велосипедазамки для цепизатяжки для коньковзацепки комплектзацепки подвесныезащита голенизащита голеностопазащита грудизащита для втулкизащита дна палаткизащита звездызащита коленазащита колена и голенизащита комплектзащита локтязащита на запястьезащита на палкизащита перазащита плечзащита подбородказащита предплечьязащита рамы комплектзащита спинызащита шатуназащита шеизвезды для велосипедазвонкиинструменты комплекткабели для велокомпьютеровкамеры для велосипедакамни абразивныекамуса для лыжкамусы для лыжкамусы для сплитбордовканторезыкарабины альпинистскиекаретки для велосипедакарманы дополнительные для палаткикартриджи комплект для заправкикартриджи многоразовыекартриджи одноразовые комплекткассетыкассеты для велосипедакастрюликедыкепкиклинья для фиксации ремешкаклипсыключиключи комплектключи комплект для велосипедаклюшки хоккейныековрики для йогиковрики комплект ремонтныйковрики надувныековрики туристическиекозырек для шлемакозырьки для шлемаколёса велосипедныеколёса велосипедные комплектколёса для лонгборда комплектколёса для лыжероллеровколёса для роликовых коньков комплектколёса для самоката комплектколёса для самокатовколёса для скейтборда комплектколодки тормозные дисковые велосипедныеколодки тормозные ободныеколонки рулевые велосипедаколышкикольца для палоккольца для пилатесакольца проставочныекомплект ремонтныйкомплекты для йогикомплекты для накачки колесакомплекты для пилатесакомплекты для сплитбордовкомплекты мячиков для терапии руккомплекты ремонтныекомплекты трансмиссии для велосипедакомплекты тросиков и рубашек тормозакомпьютеры для велосипедаконьки мягкиеконьки роликовыеконьки фигурныеконьки хоккейныекорзины для велосипедакосметика велосипедная комплекткостюмыкостюмы гоночныекостюмы для плаваниякостюмы спортивныекофтыкофты термобельекофты флисовыекошелькикошки ледовыекрепежи для плавниковкрепления для беговых лыжкрепления для горных лыжкрепления для сноубордакрепления для сплитбордакрепления для сплитбордовкрепления для шлема на рюкзаккрепления для экшн-камерыкровати надувныекроссовкикружкикрылья велосипедныекрылья велосипедные комплекткрылья комплекткрышки для кассетыкрышки для рулевой колонкикупальники пляжныекурткикуртки ветрозащитныекуртки защитныекуртки легкиекуртки пуховыекуртки с подогревомкуртки утепленныелампа туристическаялапки для палоклеггинсыледобуры альпинистскиеледорубы альпинистскиелезвие для коньковлезвия для коньковленты для клюшекленты ободныелесенкилинзы для очков маскалинзы для солнечных очковлипучкилишиложкилонгбордылонгборды минилопаты лавинныелыжероллерылыжи беговыелыжи беговые комплектлыжи горныелыжи горные комплектмагнезия для скалолазаниямагниты для велокомпьютерамази лыжныемайкимаскимаски ветрозащитныемасла для амортизаторовмасла для вилокмасла для тормозных системмебель кемпинговая комплектмешки для магнезиимешки компрессионныемешки спальныемешки универсальныемискимолотки скальныемонтажкимонтажки комплектмячи для балансанакидки от дождянакладки для скольжениянакладки защитные для шлеманакладки сменные для подошвынаконечники для палокнаконечники рубашки переключателянаконечники рубашки тормозанаконечники тросика переключателянаконечники тросика тормозанапильникинарукавникинасоснасосынасосы для велосипеданатяжители цепиниппелиноскиноски с подогревомобмотки руляобода для велосипедаоселки для коньковосиоси для втулкиоси комплектотверткиоттяжки альпинистскиеоттяжки для палаткиочистителиочистители для велосипедаочистители для цепиочки маскиочки солнцезащитныепалатки туристическиепалки для беговых лыжпалки для горных лыжпалки для лыжероллеровпалки для скандинавской ходьбыпалки треккинговыепегипедали для велосипедапереключатели скоростей велосипедаперчаткиперчатки велосипедныеперчатки для беговых лыжперчатки с подогревомперчатки хоккейныепетли страховочныеплавкиплавникипластыриплатформы для крепленийплатьяплиты газовые туристическиеповязки на лобподножки для велосипедаподушки туристическиеподшипники комплектпокрышки для велосипедаполиролиполотенцаполотенца для коврикапосуда для туризма комплектприборы столовые для туризма комплектпропитки водоотталкивающиепропитки дезодорантыпропитки комплектпрофили для беговых лыжпружины заднего амортизаторапряжкиразвескирамы велосипедныерамы для роликовых коньковрастиркарастиркиремешкиремешки для гамашремешки для ковриковремешки для ледового инструментаремешки для палокремниремни для креплениярепшнурырога на рульроликироллы для терапии мышцроллы для терапии стопрубашкирубашки переключателярубашки с коротким рукавомрубашки тормозарули для велосипедаручки дистанционного управленияручки для палкиручки переключателяручки руляручки тормозарюкзакирюкзаки для роликовых коньковрюкзаки лавинныесалфетки для очковсамокатысандалиисанки ледянкисвязки для беговых лыжседла для велосипедасетка для крепления багажасетки для лампсетки москитныесиденья для перевозки детейсиденья надувныесиденья пенныесистемы страховочныесистемы шнуровкискакалкискейтбордыскребкисланцысмазки для цепи велосипедасмазки консистентныесмывкисноубордыспицы для велосипедасплитбордыспреи против запотеваниястаканыстаканы хоккейныестекла для лампСтелькистельки с подогревомстенды для сборки велосипедастенды для сборки велосипедовстенды для сборки колесстойки для тентастолы туристическиестропы универсальныестулья туристическиестяжки эксцентриковыестяжки эксцентриковые комплектсумкисумки для аптечкисумки для ботиноксумки для веревкисумки для коньковсумки на багажниксумки на пояссумки на рамусумки на рульсумки подседельныесумки хоккейныетенты туристическиетермобелье комплекттермосытопытормоза дисковые для велосипедатормоза для коньковтормоза для крепленийтормоза ободныетрещоткитросикитросики гиророторатросики переключателятросики тормозатрубкитрусы термобельетрусы хоккейныетуфли велосипедныетуфли скальныеудлинители ремня для очковуплотнители для визораупоры для ледового инструментаупоры резиновые для крепленияуспокоители цепиустройства для чистки цепиустройства зарядныеустройства переговорные комплектустройства страховочныеутюгиутяжелители для рукфиксаторы для карабиновфиксаторы для колецфиксаторы для палокфляги питьевыефонарифонари для велосипедафонари туристическиефренды альпинистскиефутболкифутболки с воротникомфутболки с длинным рукавомфутболки термобельехомуты подседельныецепи для велосипедачайникичехлы для беговых лыжчехлы для велосипедачехлы для велосипедовчехлы для горных лыжчехлы для коврикачехлы для лыжероллеровчехлы для очковчехлы для рюкзакачехлы для сноубордачехлы для телефоначехлы для шлемачехлы на ботинкичехлы на велотуфличехлы на лезвия коньковшайбышайбы хоккейныешапкишапки для плаванияшарфышатунышатуны комплектшезлонгишипы для обувишипы для обувных насадокшипы для педалей комплектшкуркишлемышлемы велосипедныешлемы для катания на роликовых конькахшлемы хоккейныешнур для дугшнуркишнурки для коньковшнурки для очковшнурок для очковшортышорты велосипедныешорты защитныештыри подседельныещеткищетки комплектыщиткищупы лавинныеэкраны ветрозащитныеэкшн-камерыэлементы питанияэспандерыюбкиякоря

товарная группа

бренд30 seven360 DegreesActive LeisureAdidasAirsunAlexrimsAll TerraAlpinaAreaAsicsATIAtomicAvidAxiomBakodaBataleonBauerBickertonBionBlackspireBladerunnerBlizzardBluesportBorealBraveBrikoBrooksBuddy ChatBuffBulaBulletBurtonCane CreekCannondaleCarreraCCMChanexChargeChilliChinookCicloCleaveClimb XClimbing TechnologyCloudveilCodebaCombatContinentalCorratecCouloirCraghoppersCrankBrothersCrowCSTCycledesignD2bDalbelloDCDia-CompeDiamondDiatechDRDrakeDT SwissDuffsDynastarE ThirteenEagleEasternEastonEclatEclipticEdeaEiderEmmegiEndeavorEnduraEskaEurotrailEVFExelFabricFerlandFirst StrideFischerFive TenFlashFormulaFOXFOX ShoxFreetimeFSAFunnFunscooFuseGaiamGarmontGlobeGonsoGordiniGoSystemGroovstarGTHADHayesHeadHell is for HeroesHuckeHugerIcebreakerIndependentIndianaInnesIo BioIzjevskie KovrikiJalasJamisJoytechK2KarrimorKEDKefasKendaKermaKidneykarenKMCKoreL1LafumaLangeLascoLazerLekiLevelLicornLineLobsterLolёLookLooplineLowaMaceMach 1MadridMammutMangoManitouMankindMarkerMarzocchiMDCMedalistMerinopowerMetoliusMetropolisMichelinMilletMKMongooseMons RoyaleMotorexMRPNecoNHSNikeNirveNitroNomisNorcoNordicaNorthcapeNorthwaveO-SynceObermeyerOktosONE IndustriesOne WayOntarioOptiwaxOrageOsirisOutleapPallasPillarPOCPowderhornPranaPremiumPrinceton TecPro FeetPro WheelPromaxPumaPure FixQloomRace FaceRadioRaidenRaveltikRebel KidzReebokRegattaReverseRexRichmanRideRiedellRisportRitcheyRockRockShoxRodeRoecklRollerbladeRome SDSRossignolRottefellaRPMRSTRustySalomonSaltSamoxSauconySaxifragaSchoeffelSchwalbeScreamerSDGSea to SummitShimanoSinnerSixSixOneSkullcandySlegarSlideSmithSnoliSombrioSpeed StuffSportalmSPRISpringyardSpyderSR SuntourSramStarStencilStormSun RingleSun ValleySunRaceSunringleSuper. NaturalSupraSwitchbackSwixSyncrosTakeyaTaubertTechnineTektroTempestaTevaThawTiogaTokoTorspoTrailsideTravelSafeTrekkoTrial-SportTruvativTSGTurtle FurTwentyTyroliaUbikeUFOUSD ProVansVettaVokulVPWall ActiveWarriorWASPcamWellgoWestbeachWeThePeopleWoodmanWTBX-FusionXposureYokoZeropointZippZootZycle FixZZYZX

бренд

сезон20212020/202120202019/202020192018/201920182017/201820172016/201720162015/201620152014/201520142013/201420132012/201320122011/201220112010/201120102009/201020092008/200920082007/200820072006/200720062005/200620052004/200520042003/200420032002/200320022001/200220012000/200120001999/20001999

сезон

Как настроить дисковые тормоза на велосипеде?

Дисковые тормоза для велосипеда не всегда входят в комплект поставки, но это устройство можно приобрести и установить своими силами. Существует две принципиальных схемы, позволяющих внедрить это полезное усовершенствование — тормоз может иметь механический (тросовый) и гидравлический привод.

Принцип работы и устройство дисковых тормозов велосипеда

По принципу работы и устройству дисковый велосипедный тормоз представляет собой систему передачи усилия от рукоятки на колодки, прижимающиеся к ротору, установленному на втулке колеса. Таким образом тормозное усилие переносится с обода на ротор, что способствует более эффективному и предсказуемому поведению велосипеда в условиях дождя, при езде по грязи или снегу.

Система торможения состоит из нескольких узлов:

  • тормозная рукоятка на руле велосипеда;
  • привод для передачи усилия — тросик или гидравлический мастер-цилиндр с гидролинией;
  • калипер — устройство, обеспечивающее ход колодок в зависимости от усилия на приводе;

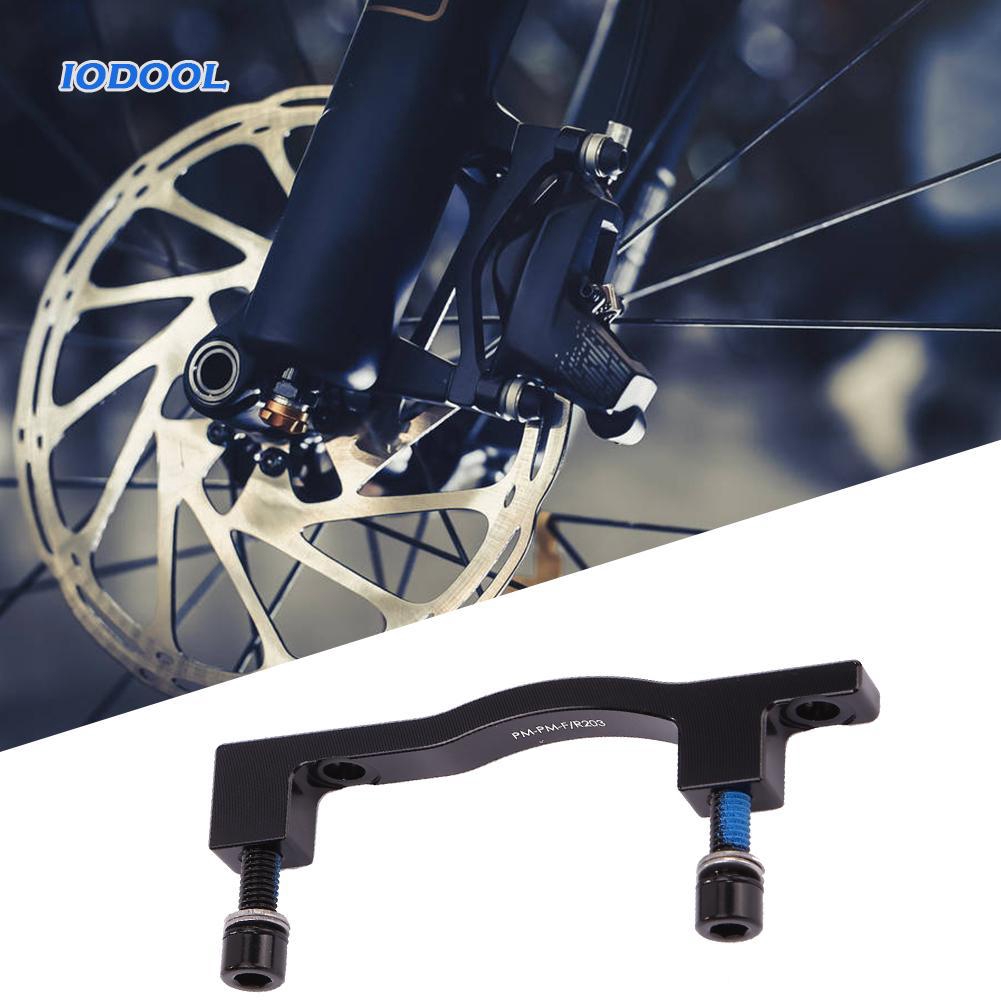

  • адаптер — средство крепления тормозного узла на раме велосипеда.

Непосредственно контактируют друг с другом колодки и ротор, обеспечивая торможение в зависимости от переданного приводом усилия.

Установка дискового тормоза с разными типами привода

Для установки дискового механического тормоза на велосипед потребуется сначала зафиксировать хомутом ручку на руле, потом протянуть тросик и зафиксировать его в ручке. Узел калипера с колодками монтируется на раму с помощью адаптера и соединяется с рукояткой тросом.

Установка гидравлического тормоза на велосипед практически не отличается по действиям, так как роль передающего тросика выполняет гидролиния с рабочей жидкостью. Мастер-цилиндр выполняет роль гидроредуктора и перепускного клапана, создающего избыточное давление в момент зажатия рукоятки. Ход колодок обеспечивается установленным в узле калипера поршнем. Система начинает корректно работать после окончательной регулировки, речь о которой пойдет отдельно.

Настройки механического привода и тормозов

Для настройки дискового велосипедного тормоза с механическим (тросовым) приводом необходимо убедиться в правильности установки и исправности основных компонентов — троса, колодок, калипера и ротора. Нельзя использовать велосипед, если:

  • имеются повреждения троса, разорванные нити, нарушения плетения, распущенные концы;
  • ротор деформирован, расстояние между ним и колодками неравномерно при вращении колеса;
  • имеется люфт адаптера и калипера.

Для регулировки необходимо зажать тросик на рукоятке (-1,5 оборота) и, используя калибровочные винты на калипере добиться минимального расстояния между колодками и ротором тормоза. Недопустимо касание деталей при отпущенной рукоятке.

Настройки гидравлического привода велотормоза

Регулировка гидравлического велотормоза отличается от настройки механики тем, что рукоятку фиксируют в зажатом положении, чтобы жидкость в мастер-цилиндре прошла по каналам и достигла гидростатического равновесия. После этого рукоятку отпускают и устанавливают минимальное расстояние между колодками и ротором. После установки важно убедиться в том, что в гидросистеме нет протечек рабочей жидкости, деформации ротора, люфтов больше, чем указано производителем. Большое расстояние между ротором и колодками дает эффект увеличения свободного хода поршня, что может привести к замедлению реакции тормозов. При характерных рывках во время торможения следует проверить износ колодок и деформацию ротора.

Как отрегулировать велосипедные тормоза

Мы все обязаны иметь дело с скрипящими, тугими или неисправными тормозами в какой-то момент в течение нашего времени на велосипеде. Но хорошая новость заключается в том, что большинство способов устранения трения тормозов — это то, что вы можете сделать дома или даже на лету.

Майк Пережмыбида, менеджер по обслуживанию лыжного и велосипедного магазина Сквайра Джона в Онтарио, Канада, имеет более чем десятилетний опыт работы веломехаником и видел десятки самодельных аварий — от прокачки тормозов до корректировок, которые привели к еще большие проблемы.Здесь он объясняет несколько советов и приемов по регулировке дисковых тормозов, тормозов суппорта и даже консольных тормозов, а также объясняет, когда вам следует обратиться за профессиональной помощью, чтобы избежать собственной катастрофы.

Этот контент импортирован из {embed-name}. Вы можете найти тот же контент в другом формате или найти дополнительную информацию на их веб-сайте.


Дисковые тормоза

Этот контент импортирован с YouTube. Вы можете найти тот же контент в другом формате или найти дополнительную информацию на их веб-сайте.

  • Сначала убедитесь, что ваше колесо установлено правильно.
  • Если ротор трутся, ослабьте два болта, которыми дисковый тормоз крепится к раме, и затяните их обратно, нажимая на рычаг тормоза. Это гарантирует его центрирование.
  • Если трение все еще есть, возможно, ротор необходимо отрегулировать. Вы можете (аккуратно) сделать это самостоятельно, используя вилку для регулировки ротора.
  • Проверьте, действительно ли ваши тормозные колодки изношены и нуждаются в замене.
  • Если ваш тормозной рычаг кажется слишком мягким, возможно, пришло время прокачать тормоза.

    Дисковые тормоза — на шоссейном, горном или велокроссовом — могут показаться устрашающими, но Пережмыбида говорит, что их на самом деле легче всего регулировать.

    Если вы считаете, что тормозной механизм задет, начните с ослабления двух болтов, которыми дисковый тормоз крепится к раме. Когда они ослабнут, Пережмыбида говорит, чтобы вы нажали тормоза, чтобы они вошли в зацепление с ротором. Теперь он идеально отцентрован, поэтому — при нажатых тормозных рычагах — снова затяните эти болты. По словам Пережмыбиды, это устраняет около 75 процентов проблем с регулировкой диска.

    Ротор дискового тормоза Тяговая вилка

    Инструмент для парковки amazon.com

    17,95 долл. США

    Ротор все еще слегка трется, но вы этого не чувствуете? Не урод. «Почти ни один ротор не был бы идеально прямым», — говорит он. Если ваша поездка мешает раздражающему трению, вы можете использовать инструмент для выпрямления ротора, такой как Park Tool Rotor Truing Fork. Установите велосипед на подставку или переверните его, чтобы колесо могло свободно вращаться.Ищите колебания или открывающийся и закрывающийся зазор между колодками, чтобы определить, не соответствует ли ротор. Обратите внимание на участок, который необходимо подправить, и поверните его в сторону от суппорта. Осторожно проведите инструментом вокруг ротора в этой секции, чтобы выпрямить его, если он немного деформирован. Это работает только в том случае, если ротор трутся в одном конкретном месте. Если вы не уверены, ротор это или тормоз, вам, вероятно, лучше обратиться к профессионалу, чтобы он все сделал правильно. «Если вы все же попробуете это сами, помните, что они действительно хрупкие, поэтому будьте очень осторожны», — говорит он.

    Чтобы проверить тормозные колодки, посмотрите на верхнюю или заднюю часть тормоза, чтобы увидеть боковой профиль колодки. По словам Пережмыбиды, если пружина, удерживающая колодки вместе, выглядит опасно близко к ротору, если вы вообще не видите колодку или если ваши поршни торчат настолько, насколько это возможно, пора их заменить.

    Заменить их довольно просто. «Есть шпилька, которую вы откручиваете, тормоз может оставаться на велосипеде, а колодки выходят из верхней части тормоза», — объясняет он. После того, как вы вставите новые колодки, аккуратно нажмите на поршни плоской стороной большой отвертки с плоской головкой, чтобы освободить место для новых толстых колодок, чтобы они не начали тереться сразу.

    Pro Подсказка: «Всегда, всегда следите за тем, чтобы колесо правильно расположено в раме», — говорит Пережмыбида. «Очень часто люди неправильно устанавливают колесо в раме, и в конечном итоге они полностью неправильно регулируют тормоза». Это не проблема для сквозных осей, но в большинстве шоссейных велосипедов с дисковыми тормозами по-прежнему используются быстросъемные шпажки. Perejmybida предлагает перевернуть велосипед вверх ногами или поставить его на подставку, чтобы убедиться, что колесо установлено правильно, а не под углом.

    Когда обращаться за помощью к профессионалам: Прокачка тормозов.Если ваши тормоза внезапно кажутся слишком тугими, становятся все более мягкими или один из ваших поршней в тормозе застревает, ваши гидравлические тормоза могут нуждаться в хорошем прокачке. В этом случае стоит обратиться за помощью к профессионалу. По словам Пережмыбиды, с жидкостью может образоваться беспорядок. А вот подать жидкость без пузырьков воздуха сложно. Сделайте себе одолжение и не пытайтесь повторить это дома. Относитесь к этому как к замене масла в машине и делайте это каждые 3000 миль, даже если вы не чувствуете никаких проблем.

    Этот контент импортирован из Instagram.Вы можете найти тот же контент в другом формате или найти дополнительную информацию на их веб-сайте.

    [ Гравий! подготовит вас со всем, что вам нужно знать, чтобы раздавить его , включая лучшее снаряжение, как тренироваться и многое другое!]


    Тормоза суппорта

    Этот контент импортирован с YouTube. Вы можете найти тот же контент в другом формате или найти дополнительную информацию на их веб-сайте.

    • Тормоза суппорта можно легко отрегулировать с помощью регулятора ствола возле каждого рычага. Если тормоза слишком мягкие, чтобы помочь, затяните трос.
    • Для устранения трения тормоза убедитесь, что тормоз отцентрирован. Если он болтается, сожмите рычаг тормоза, чтобы отцентрировать его, и затяните болт, которым он крепится к раме.
    • Если тормоза все еще трутся, проверьте, нужно ли отрегулировать колесо.

      Начните с того, что у вас уже есть: регулятор цилиндра, который находится в верхней части тормозного рычага на тросе.По словам Пережмыбиды, просто играя с затягиванием или ослаблением, можно решить множество распространенных проблем.

      Если это не помогло, вы можете проверить болт, на котором тормоз соединен с рамой. Если болт недостаточно затянут, это может привести к смещению всего тормоза во время езды. Как и в случае с дисковыми тормозами, Perejmybida советует задействовать тормоза, а затем затянуть болт так, чтобы он находился по центру.

      Если ваши тормоза слишком ослаблены — это означает, что вам нужно слишком сильно подтянуть рычаги к рулям, чтобы заставить тормоза сработать, — Perejmybida предлагает слегка затянуть трос. Это простая регулировка: с помощью шестигранного ключа ослабьте гайку и болт на конце кабеля, протяните еще немного кабеля и снова затяните. (Тем не менее, попробуйте регулировку ствола перед тем, как это сделать.)

      При попытке отрегулировать тормозные колодки так, чтобы они ударяли в одно и то же место на ободе с обеих сторон, Пережмыбида предлагает сначала затянуть тормоза с помощью регулятора ствола. Как только колодки плотно прилегают к ободу, вы можете ослабить болт, который удерживает их на месте, и внести небольшие корректировки, не допуская их слишком большого скольжения в сторону, поскольку сам обод будет удерживать их на месте.«Это похоже на третью руку», — говорит Пережмыбида. Ослабьте регулятор ствола после того, как они встанут на место.

      Совет для профессионалов: Если вы находитесь на стартовой линии гонки или групповой поездки и понимаете, что ваши тормоза трутся, вы можете использовать переключатель на боковой стороне большинства тормозов суппорта, который используется, чтобы немного ослабить тормоза по порядку снять колесо. (Убедитесь, что вы все еще можете легко остановить колесо.) После поездки снова затяните его и правильно отрегулируйте, не полагайтесь только на этот переключатель.

      Когда обращаться за помощью: Подправка колеса. Если ваше колесо все еще трется в одном конкретном месте после регулировки тормозов, это может означать, что проблема в колесе, а не в тормозах. Отнесите велосипед к местному механику. «Только не пытайтесь делать это самостоятельно», — говорит Пережмыбида. «Это не та часть велосипеда, с которой нужно связываться».


      3 набора инструментов для выполнения работы

      Стартовый набор Park Tool Home Mechanic

      Инструмент для парковки амазонка.ком

      169,95 долл. США

      Feedback Sports Team Edition: набор инструментов

      313 $ | Amazon

      Купить сейчас

      Набор инструментов для ученика Педро

      550 $ | Велосипедист, участвующий в соревнованиях

      Купить сейчас


      Консольные тормоза

      Этот контент импортирован с YouTube. Вы можете найти тот же контент в другом формате или найти дополнительную информацию на их веб-сайте.

      • Убедитесь, что провода, управляющие тормозными колодками, имеют одинаковую длину. Не торопитесь и вносите небольшие изменения — это сложнее, чем кажется.
      • Если тянуть за рычаг с трудом, проверьте, не нуждается ли трос в замене.

        Если вы приверженец старой школы, вы все еще можете использовать консольные тормоза, в которых две тормозные колодки управляются проводами, которые подтягиваются вверх, когда вы нажимаете на рычаги.По словам Пережмыбиды, они могут показаться самыми простыми из всех, но на самом деле их сложнее всего отрегулировать самостоятельно. Это связано с тем, что во избежание дребезга тормозов и заклинивания одной тормозной колодки в обод, в то время как другая плавает с противоположной стороны, их необходимо правильно настроить.

        Все дело в симметрии, — говорит Пережмыбида. Это означает, что необходимо убедиться, что провода, управляющие левой и правой тормозной колодкой, имеют одинаковую длину и что тормозные колодки находятся в одном и том же месте на ободе. Для этого не требуется много инструментов — вы можете выполнить эти настройки с помощью шестигранного ключа, — но это требует большого терпения, поскольку вы вносите незначительные изменения и продолжаете тестирование, чтобы найти идеальный баланс.

        Pro Tip: Следите за этими тормозными тросиками, так как они подвергаются воздействию элементов и могут со временем изнашиваться. Если вы чувствуете неаккуратное торможение или тянуть за рычаги становится все труднее, возможно, пришло время заменить трос, а не просто отрегулировать тормоза.

        Когда обращаться за помощью к профессионалам: Первоначальная настройка.Вместо того, чтобы пытаться добиться идеальной симметрии тормозов в первый раз, когда вы собираете велосипед, попросите механика справиться с этой головной болью. После этого, по словам Пережмыбиды, становится легче. Но если вы неправильно настроили их для начала, будет практически невозможно добиться их идеальной настройки.

        Этот контент создается и поддерживается третьей стороной и импортируется на эту страницу, чтобы помочь пользователям указать свои адреса электронной почты. Вы можете найти больше информации об этом и подобном контенте на пианино.io

        Велосипедные дисковые тормоза | Руководство по дисковым тормозам

        Больше не странно видеть велосипеды с дисковыми тормозами во время езды — от жестких тренировок на чемпионате мира по выездным гонкам до еженедельных поездок по магазинам и ползания в городских барах — тормоза, которые когда-то были только основным продуктом горных велосипедов, стали новый стандарт. (Даже команды World Tour ездили на них во время крупнейших велогонок с тех пор, как UCI одобрил их на сезон 2018 года.) Черт возьми, даже пуристы из BICYCLING , которые яростно сопротивлялись дискам из эстетических соображений, приняли их превосходную тормозную способность, превосходную модуляцию скорости и улучшенные всепогодные характеристики на всех типах велосипедов.

        Что еще лучше, так это то, что теперь большая тормозная мощность доступна практически в любой ценовой категории. И хотя дисковые тормоза оказывают огромное влияние на вашу поездку, они могут быть тяжелее, а иногда и более сложными в обслуживании. Итак, являетесь ли вы противником или уже раскачиваете их, вот базовое руководство по дисковым тормозам и о том, как извлечь из них максимальную пользу.

        Вам нравится работать на велосипеде. И мы тоже! Получите все самые лучшие советы с полным доступом к Bicycling.com!

        Типы дисковых тормозов для велосипедов

        Существуют два основных типа дисковых тормозов: механический, который работает с тросами (как ободные тормоза), и гидравлический, который заменяет тросы гидравлической жидкостью в полностью герметичном трубопроводе. .Когда вы тормозите, давление заставляет жидкость двигаться в суппорт, прижимая колодки к диску.

        Если вы заинтересованы в покупке велосипеда с дисковыми тормозами менее чем за 1000 долларов, вы, вероятно, в конечном итоге приобретете механические тормоза. Этот недорогой вариант позволит вам тратить меньше и при этом иметь велосипед с надежным тормозом в любую погоду. Помимо цены, некоторые водители предпочитают дисковые тормоза с тросовым приводом, потому что с ними легче работать дома, и они совместимы с большинством механических тормозных рычагов. Но все больше велосипедов поступают с гидравлическими дисковыми тормозами. Этот более дорогой вариант, как правило, сложнее обслуживать домашним механиком.

        Мы рекомендуем механику прокачать ваши тормоза (старая гидравлическая жидкость промывается и заменяется свежей), потому что вам нужно использовать правильную жидкость, которая соответствует вашему тормозу для надлежащего управления нагревом. Хотя это стоит больше, чем замена кабелей, это нужно делать только каждые шесть месяцев. (SRAM рекомендует прокачивать гидравлические дисковые тормоза каждые шесть месяцев.В официальных руководствах пользователя Shimano не указывается интервал обслуживания, но говорится о замене жидкости, когда она обесцвечивается.)

        Суппорты дискового тормоза

        Shutterstock

        Тормозные рычаги прикреплены тормозными магистралями к суппортам, расположенным как на передних, так и на задних дисках. В суппортах установлены противоположные поршни, расположенные по обе стороны от ротора; Давление из тормозной магистрали воздействует на эти поршни, которые толкают тормозные колодки внутрь, чтобы контактировать с диском. Возникающее трение замедляет велосипед.

        Техническое обслуживание суппорта дискового тормоза

        Если ваш ротор не вращается свободно, вы знаете это — возникающие в результате трение, скрежет и визг сведут вас с ума — и это может стоить вам некоторого импульса. Обычно суппорт смещен.

        Исправьте это, ослабив два болта крепления суппорта к раме или вилке ровно настолько, чтобы суппорт мог перемещаться из стороны в сторону. Покачивайте суппорт, чтобы убедиться, что он движется свободно, затем сильно потяните за соответствующий тормозной рычаг.Это прижмет суппорт к ротору. Удерживая тормозной рычаг вниз, чтобы удерживать суппорт на месте, затягивайте верхние и нижние болты до упора. Затем снова затяните верхний болт до указанного крутящего момента, а затем нижний болт.
        Если вы отрегулировали штангенциркуль, но по-прежнему слышите трение, проверьте свой ротор — иногда они деформируются от удара или чрезмерного нагрева.

        См. Регулируемый суппорт ниже:

        Роторы с дисковыми тормозами

        Роторы имеют диаметр от 140 миллиметров для шоссейных дорог и велокросса, а также до 205 мм для скоростных спусков на горных велосипедах. Как правило, для шоссейных и велокросса используются размеры от 140 до 160 мм, для горных велосипедов XC — 160 мм, для трейлрандинга — от 160 до 180 мм (иногда смешанная, с большим передним ротором), эндуро — 180 мм, а DH — от 200 до 205 мм. Роторы большего размера способны рассеивать тепло на большей площади поверхности, но они тяжелее, поэтому вам понадобится ротор наименьшего размера, с которым вы можете справиться для обычного типа езды.

        Тревор Рааб


        Обязательное обслуживание дискового тормоза

        Topeak Nano TorqBar DX

        ;

        При выравнивании суппортов или роторов вам понадобится прочный динамометрический ключ, чтобы добиться нужного натяжения.Этот делает свое дело.

        Шлифовальные листы с зернистостью 220 3M Pro Grade Precision

        Есть много хороших вариантов наждачной бумаги, но эта бумага с зернистостью 220 — премиум-класса.

        Универсальный инструмент для дисковых тормозов Jagwire

        Получите четыре отличных инструмента для дисковых тормозов в одном: паз для регулировки ротора, тормозную колодку / расширитель поршня, спускной блок и проставку.


        Техническое обслуживание ротора дискового тормоза

        Если вы отрегулировали суппорт, но по-прежнему слышите трение, проверьте свой ротор: иногда они деформируются от удара или даже от перегрева.

        «Почти ни один ротор не является идеально прямым», — говорит Майк Пережмыбида из High Wheel Cyclery в Онтарио, Канада.

        Чтобы узнать, не деформирован ли ваш ротор, установите велосипед на подставку или переверните его, чтобы колесо могло свободно вращаться. Поищите между колодками колебание или зазор, открывающийся и закрывающийся. Если вы видите и то, и другое, ротор неисправен.

        Часто, но не всегда, деформированные роторы можно просто согнуть с помощью инструмента для правки ротора, такого как многофункциональный инструмент для дисковых тормозов Jagwire. Обратите внимание на участок, который необходимо подправить, и поверните его в сторону от суппорта.Осторожно проведите инструментом вокруг ротора в этой части, чтобы выпрямить его. Это работает только в том случае, если ротор трутся в одном конкретном месте. Если вы не уверены, ротор это или тормоз, лучше обратитесь к профессионалу, чтобы он все сделал правильно. Роторы — это прочные стопоры, но они хрупкие из стороны в сторону. «Если вы все же попробуете это сами, будьте очень нежны», — говорит Пережмыбида.

        См. Регулировку ротора ниже:

        Если есть признаки физического повреждения, такие как выбоины или деформация, которые невозможно исправить, пора заменить ротор.Роторы также необходимо заменять, если общая толщина тормозной поверхности менее 1,5 мм. Если у вас есть ротор какое-то время или вы подозреваете, что он истончается, используйте для измерения штангенциркуль Вернье или обратитесь в магазин.

        Колодки дискового тормоза

        Тормозные колодки находятся внутри суппортов. Они предназначены для зажима ротора на высоких скоростях, а это означает, что их основная задача (помимо остановки вашего велосипеда) — выдерживать воздействие тепла и трения.

        Смола vs.Спеченные тормозные колодки

        Тревор Рааб

        Есть два основных типа тормозных колодок. Резиновые тормозные колодки (также называемые органическими) состоят из органических материалов, таких как стекло, резина и волокнистые связующие, связанные вместе смолой. Спеченные тормозные колодки (также известные как металлические) состоят из металлических зерен, которые соединяются друг с другом под высоким давлением.

        На ощупь резиновые прокладки тише и сильнее кусаются.Они лучше справляются с жарой, но они могут исчезнуть по мере накопления тепла. Кроме того, они быстрее изнашиваются, особенно в грязных условиях. Спеченные колодки — это выбор для райдеров, которые в основном ездят на крутых горных велосипедах с подъемником. Они производят больше тепла, но менее восприимчивы к его воздействию; и они служат дольше при интенсивном использовании и во влажных условиях.

        Пластиковые колодки — это то, что поставляется с большинством тормозов, но вам следует подумать о переходе на металлические, если вы больше, катаетесь по горной местности или ездите в основном в сырую погоду.

        Обслуживание колодок дискового тормоза:

        Если вы проверили свой суппорт и ротор, но все еще слышите ужасный визг при торможении, это может означать, что тормозная поверхность (включая колодки и / или роторы) загрязнена и требует очистки.

        Отсоедините колесо и протрите ротор чистой тряпкой изопропиловым спиртом, затем снимите колодки и очистите их. Также неплохо надеть одноразовые латексные перчатки; вы пытаетесь удалить грязь и масло с тормозной поверхности, а не добавить больше.Перед установкой убедитесь, что электроды полностью высохли.

        См. Замену колодок дискового тормоза ниже:

        SRAM рекомендует заменить колодки, когда общая толщина опорной пластины и материал прокладки под 3 мм. Shimano заявляет, что, когда толщина одного только материала колодки составляет менее полумиллиметра, его необходимо заменить. Если вы поменяете тип колодки (например, смолу на металлическую), поменяйте и роторы; колодки и роторы соединяются в пару за счет «подсыпки» небольшого количества материала колодки на ротор, что означает, что старый ротор не будет иметь оптимальных характеристик с новым типом колодки, потому что он уже нанесен на другой материал колодки.

        Expert Disc Brake Hack

        После того, как вы потратите несколько часов на свой велосипед с дисковыми тормозами, вы начнете постепенно изнашивать колодки и роторы. Если ваши тормоза начинают казаться менее эффективными, но вы уверены, что в колодках еще остались живые и все выровнены, проверьте, выглядят ли роторы глянцевыми. Если так, пора взять наждачную бумагу и приступить к работе.

        Выберите наждачную бумагу с зернистостью не менее 200. Снимите колеса, затем аккуратно отшлифуйте каждый ротор до тех пор, пока глянцевая дымка не исчезнет, ​​и вы не увидите тусклый цвет со слегка текстурированной поверхностью.Благодаря этой новой текстуре роторы вашего велосипеда будут обеспечивать большее трение о тормозные колодки, когда вы тянете за рычаги, восстанавливая производительность, которую вы ожидаете от дисков. Этот недорогой способ не является панацеей, но он помог нашему штатному механику и логисту Джоэлю Нанкману продлить срок службы дисковых тормозов на долгие годы. Поздравляю, вы только что сохранили целостность тормозов.

        Джо Линдси Джо Линдси — давний журналист-фрилансер, который пишет о спорте и открытом воздухе, здоровье и фитнесе, науке и технологиях, особенно там, где три элемента на диаграмме Венна пересекаются.

        Этот контент создается и поддерживается третьей стороной и импортируется на эту страницу, чтобы помочь пользователям указать свои адреса электронной почты. Вы можете найти больше информации об этом и подобном контенте на сайте piano.io.

        Регулировка механических дисковых тормозов | Велосипеды Montague

        Дисковые тормоза

        уже давно являются предпочтительной конструкцией тормозов для современных горных велосипедов, они набирают популярность в велокроссе и, наконец, стали доступны на шоссейных велосипедах.Тормозное усилие прилагается к диску, который прикручен непосредственно к ступице. Они обеспечивают большую тормозную способность и лучшие характеристики в плохую погоду, чем традиционные ободные тормоза. Мы собираемся взглянуть на регулировку механических дисковых тормозов, чтобы вы могли добиться максимальной производительности.

        Я работаю над тормозами Tektro Novella, которые входят в стандартную комплектацию Montague Paratrooper Pro, но процесс регулировки будет аналогичным для других моделей. Большинство механических дисковых тормозов имеют одну колодку, которая остается неподвижной (внутренняя), и одна подвижная колодка (внешняя), чтобы оказывать давление на ротор.Ротор фактически изгибается к неподвижной подушке, поэтому он зажат между ними.

        Первое, что нужно установить при регулировке дисковых тормозов, — это положение самого суппорта. Есть два болта, которые удерживают суппорт на монтажном кронштейне. Ослабив их, вы можете немного перемещать суппорт из стороны в сторону.

        Когда тормозной рычаг находится в исходном положении (т. Е. Без натяжения троса), вы хотите расположить суппорт так, чтобы подвижная колодка (снаружи) была как можно ближе к суппорту, без трения. Затем поочередно затяните эти крепежные болты суппорта, пока они оба не затянуты. Прокрутите колесо, чтобы убедиться, что на роторе нет трения (иногда ротор может немного отклоняться от истинного положения).

        Затем вы хотите установить положение внутренней неподвижной площадки. На задней стороне ротора есть гайка, которую можно повернуть, чтобы сдвинуть или выдвинуть колодку. При повороте по часовой стрелке он перемещается в сторону ротора, против часовой стрелки — в сторону. На самом деле вы хотите, чтобы эта площадка находилась немного дальше от ротора, чем движущаяся площадка.Соотношение 2: 1 — хорошее место для начала, так как зазор между неподвижной колодкой в ​​два раза больше, чем зазор подвижной колодки.

        Нажмите рычаг тормоза, чтобы проверить суппорт. Тормоз должен полностью включиться, прежде чем рычаг будет возвращен к рулю. Если вы можете потянуть рычаг до руля или они кажутся слишком мягкими, переместите неподвижную подушку еще ближе к ротору. Если вам не удалось поднести тормозную колодку как можно ближе к ротору, просто установив суппорт, вы можете переместить его, повернув регулятор цилиндра против часовой стрелки. Это приведет к большему натяжению тормозного троса. В экстремальных ситуациях вы даже можете ослабить стяжной болт кабеля и протянуть через него больше кабеля. Фактически это приведет к тому, что тормозной рычаг немного войдет в исходное положение (однако обычно это не рекомендуется производителями тормозов).

        Во время езды тормозные колодки изнашиваются и становятся тоньше. При уменьшении мощности торможения отрегулируйте колодки ближе к ротору. Обязательно следите за ними и при необходимости замените. Если вы не уверены в своей работе, обратитесь к профессиональному веломеханику.Удачной езды!

        Установка и регулировка механических дисковых тормозов

        Хотя гидравлические дисковые тормоза сейчас популярны и входят в стандартную комплектацию многих велокроссовых и гравийных велосипедов среднего и высшего класса, многие из нас по-прежнему ездят на велосипедах с механическими дисковыми тормозами и ценят их преимущества. Поскольку приближается сезон велокросса, сейчас отличное время, чтобы заменить тормозные колодки и убедиться, что тормоза настроены правильно. С этой целью мы представляем полезную и популярную статью Джейсона Гарднера о настройке механических дисковых тормозов, сделанную несколько сезонов назад.

        Джейсон Гарднер

        Нельзя отрицать, что сегодня дисковые тормоза являются доминирующим типом стандартных тормозов среди велокроссовых и гравийных велосипедов, и даже самые доступные велосипеды обычно поставляются с механическими дисковыми тормозами. Их преимущества хорошо известны; клиренс теперь зависит только от рамы. Они могут быть более мощными и управляемыми, чем ободные тормоза, и на них не так сильно влияет вода и грязь. Однако, помимо всех этих преимуществ, более жесткие допуски, связанные с дисковыми тормозами, легче поддаются неправильной регулировке, а неправильная регулировка дисковых тормозов может испортить вашу гонку легче, чем плохо отрегулированная консоль.Слишком слабый — и вы вообще потеряете торможение; слишком туго, и ваш тормоз все время тормозит. Обратной стороной является то, что эти плохие условия намного легче возникают с дисковыми тормозами, чем с консольными.

        Правильная установка дисковых тормозов — большая новая часть велокросса. Джейсон Гарднер

        Этот пост будет посвящен механическим дисковым тормозам, но некоторые изменения коснутся как гидравлических, так и механических дисков.

        Чтобы получить правильное представление о настройке дискового тормоза, нам необходимо иметь полное представление о деталях, из которых состоит дисковый тормоз.Механический дисковый тормоз состоит из тормозного рычага, суппорта, соединительного кабеля и ротора. (Гидравлический тормоз заменяет трос гидравлическими линиями и добавляет главный цилиндр к рычагу). Суппорт, фактически тормоз, прикрепленный к велосипеду, состоит из двух тормозных колодок, внутренней и внешней, между которыми будет зажат ротор для обеспечения торможения.

        Тормозные колодки сидят в суппорте в двух направлениях. Первая, внутренняя подушка, представляет собой фиксированную / регулируемую подушку. Он регулируется во время настройки, но остается фиксированным во время работы. Вторая площадка, подвесной двигатель, является подвижной подушкой. Эта накладка прикреплена к рычагу суппорта. Этот рычаг содержит зажим для троса и вращается, когда тормозной рычаг нажат. Это действие перемещает внешнюю подушку внутрь к внутренней подушке, тем самым зажимая дисковый ротор.

        Есть два вида подвесных подвижных подушек. Первый не имеет возможности настройки начальной настройки, кроме того, насколько сильно поворачивается рычаг суппорта и зажимается трос. Avid BB5 — лучший тому пример. У второго типа есть подвижная колодка, которая регулируется независимо от рычага суппорта.Avid BB7 и Shimano BR505 — примеры тормозов этого стиля. У них есть циферблат на внешней стороне рычага, приводящего в действие суппорт, который при повороте внутрь перемещает колодку внутрь. При покупке дискового тормоза я предлагаю потратить несколько дополнительных долларов и купить версию с независимо регулируемыми колодками, такими как BB7 и BR505 [примечание редактора :, поскольку эта статья была впервые опубликована, мы видели новые механические дисковые тормоза от Пола, TRP и Rever, а также BB7SL и BB7S версии ]. Кроме того, убедитесь, что вы приобрели версию шоссейного велосипеда, поскольку ее рычаги разработаны специально для рычагов шоссейных велосипедов.

        Не гидропривод, а высококачественные механические тормоза с тормозами Avid BB7 Road SL на новом велосипеде для велокросса Bianchi Zolder 2015 года. Interbike 2014 © Журнал Cyclocross

        Сначала мы обсудим установку этих тормозов с независимо регулируемыми колодками, например BB7, а затем только с фиксированными регулируемыми внутренними колодками. В любом случае основная цель настройки одна и та же. Мы пытаемся создать тормоз, в котором тормозные колодки выровнены под прямым углом к ​​ротору, а внутренняя колодка выступает достаточно далеко в суппорт, чтобы обеспечить полный зажим ротора между двумя колодками.

        Когда тормоз прикреплен к велосипеду, ослабьте крепежные болты суппорта (Примечание: не крепежные болты адаптера; они должны оставаться затянутыми). Установленные на стойке тормоза не будут иметь адаптера, поэтому вам не о чем беспокоиться.

        Когда тормоз прикреплен к велосипеду, ослабьте крепежные болты суппорта. © Джейсон Гарднер

        Это позволит штангенциркулям свободно вращаться из стороны в сторону. Не зажимайте кабель в этой точке. Все регулировки тормозов могут быть выполнены при отключенном тросе.Поворачивайте регулировочную ручку или винт на внутренней колодке, пока колодка не окажется почти в центре зазора в середине суппорта. Поворачивайте ручку или винт регулировки подвесной подушки до тех пор, пока она не будет полностью прижимать ротор к внутренней подушке. Затяните крепежные болты суппорта до упора. Полностью отвинтите регулятор подвесного двигателя. Затем отодвиньте регулятор внутренней колодки настолько, чтобы он больше не трогал ротор. Теперь посмотрите через суппорт. Ротор должен располагаться по центру в зазоре или немного с внешней стороны.Это должно поместить внутреннюю подушку в зазор.

        Ротор должен располагаться по центру в зазоре или немного с внешней стороны. © Джейсон Гарднер

        Это положение внутренней подушки должно быть одним из ваших главных приоритетов. Если внутренняя колодка выходит слишком далеко, при нажатии на тормоз внешняя колодка прижимает ротор к суппорту, а не к тормозной колодке.

        Если внутренняя колодка выходит слишком далеко, при нажатии на тормоз внешняя колодка будет прижимать ротор к суппорту, а не к тормозной колодке.© Джейсон Гарднер

        Это проблема номер один с регулировкой дисковых тормозов, которую я вижу. Если положение суппорта находится слишком далеко за бортом, так что вам нужно отодвинуть внутреннюю подушку слишком далеко, чтобы остановить трение, тогда вам нужно будет повторить свои действия. Имейте в виду, что в некоторых случаях вам может потребоваться больше повернуть внутренний регулятор при второй попытке, чем при первой. Как только вы достигли положения суппорта, при котором внутренняя тормозная колодка попадает в центр суппорта и ни одна из колодок не трется, вы можете зажать трос.

        Зажмите трос: слегка поверните рычаг суппорта назад и зажмите трос. Вам нужно только повернуть рычаг настолько, чтобы пружина в рычаге суппорта тянула за трос. Если вы зажимаете кабель с рычагом, повернутым более чем на четверть допустимого расстояния, это хороший признак того, что ваша общая регулировка не оптимальна. Зажав кабель, вы можете использовать внешний регулятор колодки, чтобы переместить колодку как можно ближе к ротору, не теряя ее. Это должно дать вам хороший, нейтральный ход рычага с наилучшими возможными характеристиками торможения.

        Для тормозов, не имеющих отдельного регулятора внешней колодки, вам потребуется использовать рычаг суппорта вместо регулятора внешней колодки. Ослабьте крепежные болты. Поворачивайте внутреннюю регулировочную ручку до тех пор, пока колодка не окажется примерно в центре зазора в суппорте. Затем поверните рычаг суппорта так, чтобы он вдавил подвижную колодку и зажал ротор между колодками. Удерживая рычаг суппорта вниз, затяните крепежные болты до упора. Когда вы отпускаете рычаг, подвесная колодка не должна тереть ротор.Отодвиньте внутреннюю подушку, пока она не перестанет траться. Убедитесь, что внутренняя колодка входит в суппорт. На этих тормозах вам может потребоваться немного больше повернуть рычаг для зажима троса, но опять же, если вы слишком сильно поворачиваете рычаг, то суппорт, вероятно, может сесть больше внутрь. Ослабьте крепежные болты и попробуйте еще раз. Ваша окончательная регулировка должна дать надежный тормоз, в котором тормозные колодки прямо касаются ротора в центре тормозного суппорта.

        Имейте в виду, что вы можете не получить правильную настройку с первого раза.Однако после пары попыток у вас должно получиться довольно легко. По мере износа колодок просто используйте регуляторы колодок, чтобы компенсировать износ. Последнее соображение касается того, насколько квадратны выступы диска. В тормозах Avid используются шайбы в форме чашки и конуса, которые практически сводят на нет любую неточность в выступах диска. Однако тормоза Shimano можно регулировать только из стороны в сторону. На тормозах Shimano, если у вас возникают трудности с касанием ротора верхней части одной колодки и нижней части другой, вам, вероятно, придется повернуть язычки вашего диска. Обратитесь к квалифицированному механику с подходящими инструментами для этой работы.

        Я знаю, что это было долго, но правильная настройка имеет решающее значение для получения всех преимуществ, которые может предложить этот чудесный мир дисковых тормозов.

        Дисковые тормоза 101! — Магазин велосипедов Trek

        ПРИМЕЧАНИЕ : Дисковые тормоза прекрасно работают даже в экстремальных условиях, но все же важно поддерживать их в идеальном состоянии. Ниже приведены основные предложения. Для различных типов дисков может потребоваться специальное обслуживание, не описанное здесь.Один основной совет — будьте осторожны, чтобы не нажать на рычаг тормоза при снятии колес. Колодки сожмутся, и вы не сможете вернуть колесо обратно.
        Кроме того, при замене каких-либо деталей или жидкостей очень важно убедиться, что все совместимо. А поскольку тормоза очень важны для безопасности, мы не рекомендуем работать с ними, если вы не уверены в своей способности выполнять работу правильно.

        Если у вас есть вопросы по регулировке дискового тормоза, позвоните или принесите свой велосипед, и мы будем рады помочь.

        Проверка и очистка роторов
        Грязные, деформированные, треснувшие или иным образом поврежденные роторы являются частой причиной отказа тормозов. Роторы редко бывают идеальными, но если вы обнаружите чрезмерное качание (более 1 мм), трещины или выбоины в роторах, немедленно замените их.

        Значительная потеря тормозной мощности также может быть вызвана грязными или масляными роторами или колодками . Очищайте роторы и колодки только изопропиловым спиртом. Другие очистители / обезжириватели могут загрязнить и повредить роторы или колодки.Если очистка не восстанавливает тормозную мощность, немедленно замените колодки.

        Визг или шум тормозов — еще одна распространенная проблема. Это может быть вызвано ослабленными болтами, поэтому начните с проверки всех болтов на роторах и тех, которые крепят суппорты к велосипеду. Грязные подушечки тоже могут вызывать шум, поэтому держите их в чистоте. Все еще визжит? Проверьте выравнивание суппортов над роторами (см. «Центрирование суппортов» ниже).

        По проверьте роторы на наличие вмятин или деформаций. , раскрутите колесо и посмотрите, как роторы вращаются мимо колодок.Если ротор не трется, допускается небольшое боковое смещение. Если ротор трется о подушку, слегка постучите по ней резиновым или пластиковым молотком или накройте ротор чистой тряпкой и слегка согните ее разводным ключом. Это не займет много времени, так что не переусердствуйте! И помните: Никогда не прикасайтесь к тормозной поверхности ротора или колодок голыми руками, потому что масло на пальцах может снизить тормозное усилие.


        Регулировка вылета рычага
        Многие новые тормозные системы включают рычаги с регулируемым вылетом , которые позволяют настраивать расстояние от рукоятки руля до тормозного рычага. Обычно для этого нужно поворачивать винт или болт, соединяющий тормозной рычаг с корпусом.

        Если расстояние досягаемости до каждого рычага неравномерное или один рычаг тянется дальше, чем другой, попытайтесь уравнять ход , набирая или выкручивая ограничительные винты рычага (конкретные инструкции можно получить в руководстве пользователя или обратитесь к нему). Если рычаг по-прежнему кажется губчатым или тянется до самой штанги, возможно, в гидравлической системе присутствует воздух. Пришло время внести это и дать нам прокачать систему. Наконец, проверьте все гидравлические шланги и фитинги на предмет утечек.Если вы обнаружите утечку, немедленно принесите нам свой велосипед.


        Проверка износа тормозных колодок
        Снятие: При снятых колесах пальцами или острогубцами возьмитесь за язычки для снятия, выступающие под внутренней тормозной колодкой (фото). В зависимости от тормозной системы, которую вы используете, вытяните одну или обе колодки прямо и по направлению к центру корпуса суппорта, пока они полностью не снимутся. Колодки также могут иметь удерживающие пружины или магниты, удерживающие их на месте, которые могут выскочить.

        Осмотр: Если оставшаяся набивка тоньше никеля, вам понадобятся новые колодки после еще нескольких поездок. Если колодки тоньше десятицентовика, немедленно замените их. Вставьте новые колодки в корпус суппорта так же, как они были сняты, убедившись, что колодки полностью входят в корпус суппорта. Предупреждение: Не прикасайтесь к колодкам и не проливайте на них жидкости, так как кожный жир или другие жидкости могут вызвать потерю тормозной мощности.



        Центрирование суппортов (предотвращение тормозного сопротивления)
        Роторы необходимо центрировать в суппортах, чтобы максимизировать тормозную мощность, устранить сопротивление и минимизировать шум.

        В некоторых тормозах используются прокладки или тонкие шайбы на болтах крепления суппорта. Для этих тормозов добавьте или удалите прокладки, чтобы отцентрировать суппорт над ротором.

        В другой популярной системе крепления используется двухэлементный кронштейн. Чтобы отрегулировать положение суппорта на этих тормозах, ослабьте два центрирующих болта, которыми суппорт крепится к монтажному кронштейну, задействуйте тормозной рычаг и затяните болты. Подсказка : Попытайтесь засунуть визитные карточки между ротором и колодками, прежде чем нажимать на тормоза, чтобы помочь центрировать суппорты.

        При нажатии на тормоз можно также осторожно встряхнуть корпус суппорта, чтобы он остановился в центральном положении, а затем затянуть крепежные болты. Наконец, прокрутите колесо и проверьте, отцентрован ли ротор. При необходимости повторите настройку.


        Контрольный список перед поездкой
        • Осмотрите тормозные диски на предмет грязи, мусора или жидкостей. При необходимости очистите спиртом.
        • Проверните оба колеса и убедитесь, что тормозные диски прямые и не трутся о колодки.
        • Сожмите оба тормозных рычага, чтобы проверить правильность хода рычага и надежный контакт колодки с роторами.
        • Проверяйте все гидравлические шланги и фитинги на утечки один раз в неделю и перед каждой поездкой.

        Теперь вперед!

        Как отрегулировать механические дисковые тормоза

        Шаг 1: Во-первых, давайте взглянем на тормозной механизм, чтобы проверить центровку. Переверните велосипед вверх ногами и посмотрите вдоль металлического тормозного диска. Обратите внимание на расстояние между тормозными колодками и тормозным диском — стандартный зазор составляет от одного до двух миллиметров.

        Шаг 2: Прокрутите колесо и обратите внимание на деформацию или повреждение тормозного диска. Обратите внимание на биение или истончение тормозного диска. Если на тормозном диске наблюдается сильное биение или износ, возможно, вам потребуется его заменить. Проконсультируйтесь со специалистом для этой операции.

        Шаг 3: Весь тормозной суппорт / механизм колодки должен быть параллелен поверхности тормозного диска. Если юстировка неправильная, ее можно легко отрегулировать. Используя свой шестигранный ключ, ослабьте болты, которыми тормозной суппорт / механизм колодки крепится к раме велосипеда.Это позволит вам сдвинуть механизм суппорта / колодки в одну или другую сторону. Воспользуйтесь этой возможностью, чтобы выровнять механизм суппорта / колодки и исправить любые грубые дисбалансы в расстоянии между колодками.

        Шаг 4: Пока болты ослаблены, осмотрите механизм суппорта / колодки снаружи. Вы должны увидеть колесо или ручку, которую можно повернуть. Это регулирует расстояние между колодкой и поверхностью тормозного диска. Поворачивайте ручку по часовой стрелке, пока внешняя тормозная колодка не коснется поверхности тормозного диска.

        Шаг 5: Теперь найдите ручку регулировки колодки для внутренней тормозной колодки. Снова поверните ручку по часовой стрелке, но на этот раз не ограничивайтесь простым прикосновением к поверхности. Плотно прижмите колодку к поверхности тормозного диска. Это давление совместит тормозную колодку с тормозным диском.

        Шаг 6: Теперь, когда колодки и тормозной диск надежно выровнены, снова затяните болты, крепящие механизм суппорта / колодки к раме. Ослабляйте внешнюю регулировочную ручку до тех пор, пока тормозная колодка не коснется тормозного диска.При необходимости ослабьте внутреннюю регулировочную ручку, чтобы сделать то же самое для внутренней тормозной колодки. Оставьте ровно столько места, чтобы тормозной диск мог свободно вращаться, когда тормоза не задействованы.

        Шаг 7: Теперь, когда колодки выровнены и расположены правильно, мы можем отрегулировать натяжение тормозного троса. Сначала ослабьте натяжение, ослабив болт, удерживающий трос на механизме суппорта / колодки. Для этого потребуется гаечный ключ.

        Шаг 8: Одной рукой нажмите на механизм тормозных колодок в зацепленном положении, при этом обе колодки войдут в зацепление с поверхностью тормозного диска.Другой рукой или плоскогубцами натяните тормозной трос до упора, затем снова затяните болт, чтобы удерживать трос на месте.

        Шаг 9: Проверьте натяжение тормозного троса, удерживая руль нормально и потянув за тормозные рычаги. Ваши тормоза должны плотно включаться примерно в середине их диапазона. При необходимости отрегулируйте трос, чтобы увеличить или уменьшить натяжение. Настройте ощущения до тех пор, пока торможение не станет плавным, сильным и постоянным. А теперь иди и наслаждайся поездкой!

        Регулировка дисковых тормозов — Mongoose

        Это руководство содержит важную информацию о сборке велосипеда.Он предназначен только для использования в качестве удобной общей справочной информации. Это не претендует на то, чтобы быть полным или исчерпывающим руководством, охватывающим все аспекты сборки или безопасности велосипеда. Пожалуйста, обратитесь к руководству по эксплуатации горных велосипедов для получения дополнительной информации.

        Необходимые инструменты включают:

        • Торцевой ключ
        • Шестигранный ключ на 5 и 5 мм
        • Отвертка крестовая
        • 1/32 и дюймов распорная втулка

        Для начала поверните колесо и посмотрите на зазор между ободом и вилкой.Если зазор неровный, ослабьте гайки оси или быстро отпустите и отрегулируйте, пока колесо и дисковый ротор не будут отцентрированы. Не забудьте после этого повторно затянуть гайки оси или быстроразъемное соединение.

        Ослабьте два крепежных болта суппорта и вручную отрегулируйте корпус суппорта так, чтобы зазор между дисковым ротором и внутренней тормозной колодкой составлял примерно 1/32 и дюйма.

        Если тормозной трос не прикреплен к тормозному рычагу, ослабьте анкерный болт троса до тех пор, пока не сможете пропустить тормозной трос под анкерную шайбу.Сдвиньте рычаг вперед, пока внешняя тормозная колодка не окажется примерно на 1/32 и дюйма от ротора, затем затяните анкерный болт троса.

        Вставьте распорную шайбу 1/32 и дюймов между внешней тормозной колодкой и дисковым ротором и, осторожно нажимая на рычаг тормоза, затяните крепежные болты суппорта.

        Проверьте зазоры между ротором и каждой тормозной колодкой. Если внутренняя колодка требует регулировки, ослабьте установочный винт над регулировочным винтом тормозной колодки.Поверните регулировочный винт пэда по часовой стрелке, чтобы переместить пэд ближе, и против часовой стрелки, чтобы сдвинуть пэд дальше от ротора. Снова затяните установочный винт.

        Если внешняя колодка требует регулировки, поверните регулятор цилиндра на суппорте против часовой стрелки, чтобы переместить колодку ближе, и по часовой стрелке, чтобы переместить колодку дальше от ротора.

        Убедитесь, что натяжение тормозного троса позволяет рычагу пройти примерно 1/3 расстояния до руля, прежде чем тормозные колодки коснутся ротора диска.Если рычаг имеет слишком большой ход, переместите тормозные колодки ближе к ротору диска двумя способами, описанными выше.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
