Содержание

Дисковые и ободные тормоза – особенности настройки

Тормозная система любого байка – важнейший элемент механики, который отвечает за вашу безопасность во время поездки. Приобретая новый велосипед, человек обычно не задумывается над особенностями настройки отдельных его комплектующих, однако со временем вам придется освоить несложный алгоритм настройки и осуществлять его самостоятельно.

Разновидности тормозной системы

В первую очередь необходимо определиться с типом тормозной системы вашего будущего велосипеда. Большинство современных велосипедов оснащены двумя видами тормозов:

  • Дисковые тормоза
  • Ободные V-brake тормоза

Главные отличия этих систем заключаются в особенностях торможения и различной конструкции.

Дисковые тормоза

Главной составляющей дискового тормоза считается роторный диск. При помощи специальных креплений он присоединен к втулке колеса. Вторая немаловажная составляющая дискового тормоза имеет название калипер. Это устройство оснащено специальными тормозными колодками, которые во время движения сжимают ротор.

Особенности настройки дискового тормоза

Данный вид тормозной системы разделен на два подвида:

  • Механический
  • Гидравлический

Однако система настройки будет схожей, поэтому мы приводим один алгоритм действия для обоих вариантов.

  1. Проверяем как колодки расположены относительно ротора. Их положение обязательно должно быть параллельным с обязательным зазором в миллиметр с двух сторон.
  2. Продумайте хотя бы минимальное освещение, которое сможет осветить калипер, иначе настроить тормоза будет очень сложно.
  3. Если калипер установлен с нарушениями, вам нужно ослабить закрепляющие винты, а также тросик, если вы настраиваете механические тормоза.
  4. Выровняйте калипер. Для этого выжмите ручку тормоза до упора. Как только колодки полностью прижмутся к ротору, калипер примет правильное положение.
  5. Затяните все закрепляющие винты примерно на четверть оборота. Это нужно делать, не отпуская ручку тормоза. После того как винты затянуты, медленно отпускаем ручку.

Ободные тормоза

Система торможения этой конструкции осуществляется путем прижатия колодок к ободу колеса.

Особенности настройки ободного тормоза

Ободные тормоза настроить легче, чем дисковые. Главное, чтобы колодки располагались параллельно ободу колеса. Все ваши манипуляции по настройке тормозной системы сведутся к тому, чтобы правильно расположить колодки и отрегулировать натяжение троса.

Для настройки ободного тормоза вы должны произвести следующие действия:

  1. С максимальной силой закрутите фигурный болт, который расположен на ручке руля. И ослабьте болт, расположенный на рычаге тормоза.
  2. Проверьте расположение колодок относительно обода. Они должны плотно прилегать к нему во время сжатия рычага.
  3. Сжав рычаг, затягиваем болт и тем самым обеспечиваем необходимую фиксацию троса.
  4. Проверяем не прикасаются ли колодки к ободу. Для этого достаточно просто прокрутить колесо.
  5. В случае необходимости дальнейшего послабления или натяжения троса, пользуемся фигурным болтом, расположенным на ручке руля.

Важно отметить, что приведенный выше алгоритм действия работает лишь при условии абсолютной исправности тормозной системы. Поэтому если вы решили самостоятельно отрегулировать тормоза и во время этой процедуры обнаружили, что ваша тормозная система работает не так, как указано в инструкции, обязательно обратитесь к квалифицированным специалистам. Помните, что исправно работающая тормозная система – залог вашей безопасности во время велосипедных прогулок!

Настройка и обслуживание дисковых тормозов

В отличии от классических ободных тормозов дисковые тормоза несколько сложнее и затратнее как в обслуживании так и в ремонте, но так же как и первые обслуживать их можно самостоятельно в домашних условиях.
Мы уже рассматривали конструкцию и принципы работы таких систем, поэтому не будем терять время на обзор их конструкции и сразу приступим.
Инструмент, который Вам может понадобиться для работы с дисковым тормозом, это набор шестигранников (от 1 до 6). Очень удобный портативный набор можно приобрести на нашем сайте.
Так же, как и в случае с ободными тормозами, порой для хорошей роботы тормоза, его лишь стоит отрегулировать, но порой (в дисковых тормозах, это происходит реже) приходит время для замены тормозных колодок.

Если же по каким то причинам Вы не можете самостоятельно заниматься обслуживанием своего велосипеда Вы можете посетить наш розничный магазин ARDIS-BIKE по адресу г. Киев ул. Ларисы Руденко 9а где наша команда мастеров поможет Вам с любым вопросом.

Если же на вашем велосипеде установлены ободные тормоза V-brake то Вам сюда.





Замена колодок на дисковых тормозах:

Для замены тормозных колодок, первое, что вам нужно сделать, это снять сам суппорт (машинку) с крепежной планки, к которой он крепится двумя болтами. Следует еще добавить, прежде чем мы не пошли дальше, что руки при этом должны быть чисты, ни в коем случае не в масле и т.д. При попадании машинного масла на тормозной диск, он покрывается масленой пленкой, колодка просачивается маслом. В результате чего эффективность торможения значительно снижается, а сами тормоза могут издавать неприятный звук при работе.

Далее же в зависимости от модели вашего суппорта следует выполнить ряд задач по демонтажу старых колодок и установки новых. Следует заметить, что в некоторых суппортах, таких как Shimano для фиксации колодок используется штопорная шпилька, после вытаскивание, которой колодки можно абсолютно спокойно вытаскивать из паза, в то время как у других моделей тормозов, для смены колодок, нужно раскручивать часть корпуса машинки предварительно откручивая контргайку.
Следует знать так же, что если при установке новых колодок, одна колодка толще, то она ставится на сторону движущей колодки.

Выбрать подходящие колодки для вашей тормозной системы вы можете на нашем сайте или в нашем магазине ARDIS-BIKE.

Далее, так же как и с ободным тормозом, после замены колодок следует произвести настройку системы.

Настройка. Несмотря на визуальную сложность конструкции, настройка дискового тормоза довольно проста.

Для начала стоит убедиться, что суппорт установлен правильно, а именно тормозные колодки расположены параллельно, то есть они равномерно прилегают всей плоскостью на дисковый тормоз. Что бы выставить суппорт в правильную плоскость, необходимо отпустить сначала болт фиксирующий трос, подходящий к машинке тормоза (что бы он свободно ходил), а за тем и крепежные болты. Зажимая тормоз рычагом на суппорте и немного продвигая колесо-колодки плотно прилягут к тормозному диску. Убедившись, что это именно так, затянуть болты крепящие суппорт к корпусу велосипеда.

Следующим нашим шагом, будет выставление зазоров между колодками и ротором. Правую колодку путем вращения со стороны колеса устанавливаем таким образом, что бы во время кручения колеса, она не задевала ротор, но при этом зазор между ротором и колодкой был как можно меньше (после выставления, у некоторых моделей суппорта есть контрящий болт — обязательно закрутить). Левую колодку выставляет путем нажатия на калипере тормозного рычага. Найдя нужное положение, зажимаем подводящий трос на калипере.

На этом регулировка дискового тормоза будет завершена.

Если же у Вас, возникли какие-либо вопросы, по настройке или установке тормозов, вы столкнулись с трудностями. Вы всегда можете написать, позвонить либо же прийти к нам в магазин ARDIS-BIKE. Мы поможем Вам с любым вопросом.



Автор: Dima Sanzhara



Также хотим напомнить, что в нашем магазине работает сервисный центр по ремонту и обслуживанию велосипедов.

Если Вы не в силах самостоятельно устранить скрип, хруст, треск или любую другую неисправность вашего железного коня — не переживайте, мы поможем вам с этим.

И не беспокойтесь о сложности ремонта. Мы делаем работы любой сложности — от установки мелких аксессуаров, до самых сложных технических работ.







Общие сведения по настройке дисковых гидравлических тормозов (применимо и для «механики»)

Легенды о том, как настроить дисковые тормоза передаются из опытных уст в ушные раковины неофитов, от одних светлых умов поколения к другим (ведь велолюди, в массе своей ОБЯЗАТЕЛЬНО люди светлые и яркие почти все, даже bmx’еры). Эпос-сказ о параллельных дисковых колодках и роторе меж ними — это на самом деле настоящая быль, которую люди постепенно начинают забывать. Безшумное вращение колес, это вовсе даже и не миф. Всё это может случиться с Вашей гидравликой (и даже механикой, принципы то общие) даже быстрее, чем Вы думаете!

Настройка гидравлических дисковых тормозов

И всё-таки — кроме малейших шуток, и даже с тенью серьезности, если Вы не знаете как настроить дисковые гидравлические тормоза, то Вы попали по адресу. Рассмотрим случай наиболее полный и информативный (по количеству требуемых телодвижений) — тормозная ручка с тормозным калипером была куплена Вами отдельно.  Итак, у Вас появилась первые в Вашей жизни дисковые тормоза, не стоит этого пугаться — только радоваться стоит! Просто хотя бы потому, что это лучший тип велосипедных тормозов. Готовы полемизировать/дискутировать/спорить? Не стоит, это лучшие тормоза! И точка.

(ротор и тормозной калипер от Shimano: консервативен как технологически, так и по дизайну)

Так вот, прежде чем приступить к основной и главной части — немного вводного текста, что есть что, who is who в этой «степи», чтобы дальше писать уже несясь стремглав и не оглядываясь на объяснения.
Дисковый ротор — это та самая пластина, которая устанавливается с левой части колеса если ориентироваться по направлению движения. Его, ротор, следует беречь от боковых биений в результате которых может возникнуть неровности в рабочей поверхности, ротор завосьмерит-перекосится. Это лишнее, так что не бейте ротор. Хотя в крутых мастерских бывает специализированные кусачки для выравнивания, а в ещё более крутых, райских — бывают даже станки для правки роторов на базе станка для правки колес. Но это парадиз, ребята, сейчас не об этом.

Дисковый адаптер — это крепеж для установки дискового калипера. При чем, под разные размеры дискового ротора, как правило, подбираются различные адаптеры (за малым исключением когда «почти» подходит по размеру и можно устроить небольшую «подстойку» — 160 и 180 ещё кое-как настраиваются и совместимы (зависит от производителя), в отличии от 160-ти и 203 мм роторов и адаптеров к ним), и всё это для того чтобы тормозные колодки тормозного калипера тормозили как можно эффективнее, перегрев рассеивался.

(На протяжении многих лет в компании Avid делали вид что они что-то понимают в тормозных системах. В какой-то мере это даже правда (на протяжении этих многих лет!)

И тут мы пришли к важному термину — тормозной калипер, он же «машинка», он же «не могу настроить эту хрень — она трет!» Важная часть тормозного процесса, внутри находятся поршень (или поршни, в зависимости от уровня оборудования и прямого назначения по стилю катания), который давит на колодки. Так вот в эту самую «машинку» устанавливаются тормозные колодки — термин настолько простой и понятный, что куда уже проще и его разобъяснять точно не будем. Колодки кстати бывают очень разные и по составу — «органика», композиты, метал (может даже керамика уже добралась и сюда, вроде бы должна была?) и по форме (разные посадочные места) — так что при замене колодок — будьте внимательными и купите то что нужно именно ВАМ (думаю это не трудно). В общем тут ясно, калипер это «сердце» тормозов — и его правильная настройка (к которой сейчас приступим) это и есть залог успеха всего вышеобещанного.

Забыл, о гидролинии (или в случае механических дисковых — это тросик и рубашка) — герметичная шлангочка (шлангом язык не подымается назвать) с жидкостью (тормозной или минеральным маслом) под давлением внутри, берущая свой старт сверху (от тормозных ручек) до тормозного калипера. Кругом только и крик как о том как таки важно не повредить гидролинию, ок — это важно, но в то же время это и трудно, так что особо над ней носиться не стоит, она прочная — многое стерпит!

(установленные на велосипед диски смотрятся ещё эффектнее, если не забывать про различные цветовые исполнения, которые как правило имеются у топовых представителей рынка в ассортименте)

Итак, для настройки (наконец-то мы к ней добрались!) нам пригодится парочка шестигранников (M4, M5, M6 — зависит от «гениальности» производителя), torx-ключ (обычно это Т25), в зависимости от уровня освещения белый лист бумаги (контрасту для!), ну и так как в комплекте обычно идут пластиковые заглушки между колодками, то пластмассовая линейка (или ещё что-нибудь нежно распирающее колодки) нам не пригодится (заглушку сбережем).

Так как по условиям нашего конкурса молодых дарований  все пришло новым, в комплекте, а ранее ничего не было, то мы начнем с установки тормозных ручек. С руля снимаем грипсы и рожки (манетки как правило ближе к центру, их не коснемся), немного раскручиваем хомут на ручке-тормозе чтобы одеть его на руль, «на глаз» определяем корректное положение (не слишком валим вниз рычаг, но и вперед тоже сильно не делаем — по идее должно быть к 45-ти градусам от лазерной прямой выпущенной киборгом из вашей руки в дальнейшем направлении. Так, ручку (вторая также, только не перепутайте их местами, это правда очень трудно, но судя по новостным лентам каждый день — и не такое возможно) мы установили, гидролиния у нас накачана правильно (укорачивание и прокачка гидролиний — в последующих выпусках журнала «Хочу катать!»).

(«как это всё работает» в виде простой схемы-объяснения. Как видите, «в вакууме» конструкция очень надеждная и интересная, что и объясняет теперяшнюю популярность именно дисковых гидравлических тормозов (и понятно почему «механика» более компромисна))

Чтобы установить тормозной ротор нам может потребоваться собственно колеса (на которых уже стоит какой-нибудь CenterLock от Shimano (тот с которым я недавно сталкивался был на шлицах и затягивался как кассета) или как на другом типе, втулочка Sram (и на Quando не раз встречал) — противочасовострелочная резьба (правосторонняя? counterclockwise?), ротор и шесть болтиков с Torx-головками. Крутить из надо крепко, до упора но не до «слизывания» — это где-то 6-8 кг в усилии или если не заморачиваться, просто до стабильного «не-проворачивания». Если отнестись к этому не внимательно настроить будет труднее — диск может восьмерить и вилять (что будет мешать настройке и правильной работе калипера). Так что, грамотная затяжка болтиков (всех шестерых) — путь к успеху.

Далее нам потребуется закрепить гидролинию, чтобы она не болталась и не мешала. Для этого есть различного рода пластиковые стяжки. Стяжки обычно присутствуют на раме (в виде хомутков, всё тех же пятсот раз упомянутых стяжек или есть просто дырочки для установки стяжек) или в комплекте с тормозами или просто в хозяйственном или строительном магазине. Или в комплекте с комплектом стяжек. Шучу.

(как оно выглядит «живьем»: Avid’овские гидравлические тормоза в 160 мм ротором, вилка Rock Shox (ну хоть что-то!)(а на слегка перекошенный ниппель обращать внимание не стоит. Ну вот, Вы посмотрели. Я же просил этого не делать!)

Дисковый адаптер для установки «машинки» имеет сравнительно малый ход настройки, главный же принцип его монтажа — сравнительно вертикальное расположение относительно дискового ротора, достаточно «на глаз» (в любом случае, самая важная настройка происходит с «машинкой» и если Вы немного «закосили» с ней — это поправимо с дисковым калипером, главное не чересчур!). Ну чтобы присматриваться к ротору это ведь надо установить колесо (не упомянул), а в современном мире с эксцентриковым (quick-release) креплением — это не составляет абсолютно никакой трудности. Итак, поставили колеса, позажимали грамотно эксцентрики, «почти» ровно прикрутили дисковые адаптера — Вы молодчина! Осталось по времени примерно столько же, чтобы настроить полностью раз и надолго (бытует мнение, что единожды настроить будет мало и придется донастраивать, но у Вас ведь уже такой большой опыт  и это уже не страшно!).

Итак, главная битва — Вы, Ваше терпение, выносливость, наблюдательность, логика, злость, усидчивость, шестигранник M5 и время — и всё это против тормозного калипера. На заметку, если речь идет о гидравлике, то зазора в тормозной диск +1-2 мм очень даже достаточно (как правило батл (battle) будет происходит за корректный и паралельный милиметр-полтора с обоих сторон). если же у Вас механика — 2-2.5 мм зазора это нормально чисто конструктивно. Она работает ощутимо иначе. А возможно это все субъективно, и объясняется отличительно-выразительной чертой характера «гидры» — модуляцией («обратной связи», ощущение от зажатия ручек торможения и при затяжном торможении, и при резком (если не полет через руль, а то связь теряется!) и при различной интенсивности нажатия — всё это даёт в руки). Кто знает?! «Механика» же, в руках чувствуется просто как извращенные вибрейки, но это наверное на любителя и не любителя и просто зависит от конфессии.

Устанавливаем калипер на дисковый адаптер, установленный ранее. Просто ставим и прикручиваем, чуть-чуть крутим, чтоб не слетал и чтобы не болтался. Но достаточно слабо чтобы иметь возможность перемещать калипер от себя к себе (настраивать ту самую ПАРАЛЛЕЛЬНОСТЬ!). Если при обсервировании в направлении связки ротор-колодки Вы не можете визуально отличить их друг от друга (слабое освещение) — Вам на помощь прийдет белый листик положенный на пол — чтобы смотря вниз через колодки и ротом Вы могли их четко отличать. Если отличие не приходит и не случается — значит (в случае если Все прокачано на заводе китайцем правильно и колодки уставновлены верно) «машинка» какой-то из двух колодок прильнула к диску отдохнуть (свист-трение в помощь диагносту!), просто самую малость ослабьте болтики крепления «машинки» и смещайте то появления отчетливого зазора с обоих сторон (снова таки, если рандомный китаец молодец. Тогда Go TO «Далее»)

А далее у нас, кропотливый и внимательный поиск «затирает или нет» — и иногда может казаться что уже все, и мучения закончены, но нет, ещё маленький писк ротора об колодку, то постоянно с определенной частотой (Вы точно хорошо прикрутили эти самые шесть болтиков ротора!?). Кстати, кто-то как хитрость или как удобство переровачивает велосипед верх ногами колесами и ставит на руль и седло — идея конечно нова как мир, но если так удобно — почему бы и нет, только помните — длительное простаивание гидролинии верх ногами линиями наоборот от штатного положения не рекомендуется — можно обзавестись пузырьками воздуха, т.е. тормозное усилие немного (или много) ослабнет. Полчаса-час, не больше (ну сколько же ещё можно настраивать тормоза?).

Дальнейшая схема проста: находим положение в котором не трёт (путем смещения «верха» и «низа» калипера, а можно даже не стесняясь брать калипер по середине и крепко зажав немного пошатывать «машинку» и покручивать колеса — во имя параллельности!) Если Вы нашли, как Вам кажется, правильное расположение, но болтики «машинки» ещё не прикручены основательно, попробуйте из затягивать по чуть-чуть — и снова крутить колеса (если Вы затяните сразу быстро и один из болтиков — вероятность того что его снова придется ослаблять в вакууме равна 97.68 процента). Постепенная подтяжка обоих крепежных болтиков сможет указать Вам на неточности в настройке. Смотрим на бумажку, смещаем чуть-чуть машинку либо снизу либо сверху (на самом деле, по зазору да через лист бумаги всё будет видно очень даже отчетливо, но опять таки терпение не помешает!). И… стягивая-стягивая и мы попадаем во время и пространство где ничего не свистит и не трет и это слышно настолько кристаллически отчетливо что хочеться рыдать горными-чистейшими слезами. Но не тут то было!

(«топы» от Shimano: SLX и XT по праву считают тормозами с гоночным «запалом» — их легкость, жесткость, эффективность и теплоотвод — всё просто гениально и гениально просто!)

Ещё надо поделать важную процедуру, раскручиваем колесо — зажимает тормоз, и так несколько раз. Если настройка сохранилась — ВЫ МОЛОДЕЦ (без гендерной принадлежности в лести!) и Ваши мучения так ли всё было ужасно? ЗАКОНЧИЛИСЬ! Если всё-таки нет, сильно не отчаивайтесь, ведь осталось совсем немного подстроить «машинку», слегка ослабив болтик верхний или нижний (визуально можно понять какой из них, если менять ракурс обзора (Ваш взгляд направленный на колодки-ротор). Как правило, а как правило наступает всегда — это потребует ещё небольшое мини-смещение «машинки» и … Готово, крутите колесо и наслаждайтесь тотальным безшумием!

Так, я  тезисно напомню чем мы тут занимались, если кто-то Вас спросить на что было «убито» столько времени:
— установка тормозного рычага;

— проводка гидролинии по раме/вилке; — установка дискового ротора;

— монтирование адаптера для дискового калипера;

— настройка параллельного расположения тормозных колодок относительно дискового ротора;

— радостное катание!

Про настройку мы поговорили  и, как мне кажется, весьма обстоятельно (кстати, тут можно комментить, спорить, говорить «спасибо-пожалуйста», в общем и целом — общаться, мы будет только рады!) Конечно тут же мы не указали всевозможные нюансы как-то: тормоза уже «не новые» и ряд проблем с ними, при прокачке пустили немного «воздуха» в гидролинию (или просто переворачивали надолго велосипед — а «гидра» этого не любит!), налили слишком много жидкости тормозной или минеральной (и теперь надо скачать её обратно, чуть-чуть), колодки уже подстерлись (или близки к этому) или загрязнились — но МЫ ЖЕ не падаем духом, будет день, а значит будет пища! Пища для размышлений. для тела и для души! А значит и дальше — катать, катать, катать… И спасибо за внимание!

Регулировка и настройка тормозов на велосипеде самостоятельно — разбираем внимательно

В норме дисковый тормоз останавливает колесо максимально быстро, позволяя дозировать усилие на грани блокировки ротора. Отклонения появляются после замены тросика, колодок и капитального ремонта. Впрочем, настройки нарушаются и в ходе длительной эксплуатации, а также после снятия колеса, к примеру, чтобы заклеить камеру велосипеда в домашних условиях. Как избежать знаменитого шорканья ротора, как устранить подтормаживание, и, в конце концов, как вернуть заводской характер торможения – на эти и другие вопросы отвечает редакция журнала Autobann.

Блок: 1/4 | Кол-во символов: 551
Источник: https://autobann.su/regulirovka-diskovych-tormozov-velosipeda.html

Как проверить и настроить тормоза

Существует четкая инструкция по проверке и настройке тормозной системы велосипеда. Если ее придерживаться, то весь процесс займет мало времени и будет результативным.

Порядок действий при проверке и настройке тормозной системы велосипеда:

  1. Проверка тормозов вхолостую. Нужно поднять переднее колесо и, раскрутив его, нажать на левую тормозную ручку. Если в ходе такого испытания колесо резко остановилось, то тормозная система находится в порядке и никакого обслуживания не требуется. Стоит учесть один нюанс – если тормозная ручка касается руля, то понадобится просто натянуть трос. В таком же порядке проверяется работоспособность тормозной системы заднего колеса. Чтобы натянуть трос, нужно воспользоваться фигурными болтами – достаточно их немного подкрутить и, если требуется лишь незначительная регулировка, это исправит положение. Часто бывает, что такая минимальная регулировка не дает результата – в таком случае, смотрим, где на велосипеде находится конец троса (он всегда заранее длиннее, чем нужно), откручиваем болтик, который его держит. Осталось лишь подтянуть часть тросика плоскогубцами и затянуть болт, приложив возможное усилие.
  2. Проверка тормозных колодок. После того, как прошли проверку тормозные ручки, следует внимательно обследовать состояние тормозных колодок. Впрочем, порядок действия можно изменить – сначала поработать с колодками, а затем с ручками.

Настройка тормозной системы при ободном и дисковом типе отличается, так как используются различные вращающиеся механизмы и колодки.

Блок: 2/4 | Кол-во символов: 1545
Источник: https://sportzoom.ru/regulirovka-tormozov-na-velosipede/

Прежде, чем регулировать: подготовка к настройке

Решение отрегулировать на горном или шоссейном велосипеде дисковые тормоза будет успешным лишь в том случае, если будет предусмотрена диагностика тормозной системы. К слову, содержание диагностических мероприятий для гидравлики и механики будет различным. О том, чем отличаются гидравлические тормоза на велосипеде от механических, разговор мы уже вели.

Если коротко, то в гидросхеме обе колодки толкают жидкость, воздействуя на поршни калипера, отчего получается четкая модуляция и легкий ход ручки. А в механике подвижна лишь одна фрикционная накладка. Она подводится к диску путем натяжки троса тормозным рычагом.

Впрочем, каким бы не был привод тормозного механизма, стоит проверить:

  • Ротор на предмет отсутствия деформаций. Для 100% уверенности в плоскостности диска, его лучше открутить, и положить на ровную поверхность. Приблизительную оценку можно дать прямо на велосипеде, вращая колесо, и оценивая расстояние до обеих колодок через прорезь в калипере. Фрикционные накладки должны быть равноудалены от диска в любом положении.
  • Степень износа тормозных колодок и их целостность. Демонтируйте колодки, вынув шплинт, и оцените остаточную толщину фрикционного материала. На поверхности, контактирующей с диском, не должно быть раковин и зазубрин.
  • Чистоту колодок и ротора. Наличие масляных следов и скоплений грязи на их рабочих поверхностях не допускается. Для их очистки можно использовать мелкую наждачку (например, «нулевку») и ветошь, смоченную в любом очистителе (ацетон, нашатырный спирт…).
  • Расположение втулки колеса в дропаутах рамы/вилки. Втулка должна свободно ложиться в посадочное место и упираться в ответную поверхность рамы или вилки. Перекосов в установке не избежать, но они должны быть минимальными, практически незаметными. Микронное перекашивание сразу же слышно по тормозам в виде шорканья ротора. Вот почему после обратного монтажа колеса требуется поднастройка дисковых тормозов.


Не лишним будет взглянуть на состояние привода. Располагая тросовыми дисковыми тормозами, проверьте целостность тросика. Конец не должен быть расплетенным, а срок эксплуатации – превышать 3 года. Заменяя трос, меняйте и рубашки. Смазывать его необязательно, но если решили, то делайте это только с помощью специальной смазки, не притягивающей пыль.

На гидравлике ничего не должно течь. Слабые места – это соединения:

  1. Мастер-цилиндр – гидролиния.
  2. Тормозная ручка – мастер-цилиндр.
  3. Гидролиния-калипер.М

Статус слабых эти стыки получили из-за использования манжет, которые со временем усыхают и дают течь.

Блок: 2/4 | Кол-во символов: 2571
Источник: https://autobann.su/regulirovka-diskovych-tormozov-velosipeda.html

1. Проверяем состояние тормозов

В первую очередь «расстегиваем» тормоз, как показано на фото.

Проверяем, как ходит тросик (G) в рубашке (A), нажимая и отпуская тормозную ручку и подтягивая тросик обратно пальцем – движение должно быть свободным, без задержек. Если тросик вытягивается тяжело, возможно, он, рубашка или его направляющая (C) повреждены, либо внутри рубашки или направляющей скопилась грязь. Их необходимо снять и почистить, либо заменить.

Проверяем состояние колодок (J). На них должны быть видны канавки для стока грязи (колодка не должна быть гладкой). Изношенные колодки без канавок необходимо заменить. Проверьте укомплектованность колодок шайбами и правильность их установки.

При установке новых колодок соблюдайте очередность шайб.

Рычаги тормоза (I) должны свободно поворачиваться на своих посадочных местах и раздвигаться пружинами после сжатия. Если движение затруднено, тормоз при работе может застревать в закрытом положении и тереть колодкой об обод. В этом случае можно снять рычаги с посадочных мест, почистить и смазать места контакта и установить обратно.

При установке обратите внимание, чтобы выступающий пин на рычаге попал в отверстие на раме, и чтобы на левом и правом рычаге отверстие было одно и то же.

Блок: 2/5 | Кол-во символов: 1254
Источник: https://bb30.ru/blogs/velo_setup/kak-nastroit-obodnye-tormoza

Настройка ободных тормозов

На горных велосипедах используется v-brake тормозная система – на ее примере и будем рассматривать принципы настройки, так как она же имеется и на других велосипедах с ободными тормозами. Отличие может состоять лишь в разном расположении болтов и винтов, которые нужно будет подкручивать/подтягивать.

Обратите внимание: важно соблюсти три главных правила:

  • колодки должны располагаться параллельно ободу;
  • зазор между ободом и колодкой не должен быть больше или меньше 1 мм;
  • колодки должны располагаться симметрично пот отношению друг к другу.

Как достигнуть указанных правил при настройке ободных тормозов на велосипеде:

  1. Нужно найти гайку с шестигранником – она фиксирует колодки. Чтобы ослабить ее и выставить тормозные колодки в нужное положение, понадобится нажать на ручку тормоза и посмотреть, как колодка касается обода. Отпустив ручку тормоза, колодку можно выставлять в нужное положение – она двигается вверх, вниз и на угол.
  2. Расстояние между колодкой и ободом колеса не должно быть больше 1 мм, хотя в некоторых моделях велосипедов встречается и 2-3 мм — точную информацию о конкретном транспортном средстве можно получить либо от инструкции к нему, либо в сети интернет по техническим характеристикам. Следует учесть, что торможение колеса должно происходить даже при минимальном нажатии на ручку тормоза. То есть, если колесо останавливается только при полном нажатии ручки тормоза «до упора», то это неверно.

После проведения всех указанных работ, обязательно нужно проверить работу тормозной системы. Сначала это делается на холостом ходу – поднимите переднее колесо вверх, раскрутите его и резко нажмите ручку, затем то же самое проделайте с задним колесом. Следующий этап – проверка работы тормозной системы «в действии» — сядьте на велосипед и прокатитесь  3-5 метров, резко затормозив. Если велосипед остановился даже при минимальном нажатии на ручку тормоза, то обслуживание системы было выполнено правильно.

Блок: 3/4 | Кол-во символов: 1959
Источник: https://sportzoom.ru/regulirovka-tormozov-na-velosipede/

2. Регулируем положение колодок

«Застегиваем» тормоз, сжав рычаги и уложив направляющую тросика (С) в упор (D). Шестигранником ослабляем болт, фиксирующий колодку (K). Прижимаем рычаг с колодкой к ободу и выставляем колодку так, чтобы она:

  • прилегала к ободу всей поверхностью
  • не касалась покрышки
  • располагалась параллельно ободу

В этом положении колодку необходимо зафиксировать, закрутив болт. При затяжке болта колодка может сдвигаться, и её нужно поправлять. Проще будет, если вы найдете ассистента, который зажмет и подержит ручку тормоза, пока вы затягиваете болт.

Если ваши тормоза «визжат», попробуйте сделать следующее.

Перед затяжкой болта подложите под заднюю (по направлению движения) часть колодки сложенный вдвое лист бумаги, затем затяните болт. Так колодки будут плавнее прижиматься к ободу при торможении (сначала передней частью, затем задней) и не будут «скрипеть».

Аналогичные операции проделываем со второй колодкой.

Блок: 3/5 | Кол-во символов: 952
Источник: https://bb30.ru/blogs/velo_setup/kak-nastroit-obodnye-tormoza

Настройка дисковых тормозов

Как правило, регулировка дисковых тормозов заключается в периодическом подтягивании троса. Но нередко приходится заменять и колодки, правда, на дисковых тормозах они стираются дольше, чем на ободных. Сначала нужно выяснить, какие конкретно дисковые тормоза установлены на велосипеде – регулировка тормозных колодок при гидравлической и механической системе будет различаться.

Специалисты рекомендуют принять к сведению следующие моменты:

  1. Если стоят на велосипеде дисковые тормоза гидравлического типа, то замена колодок может и не понадобиться – они способны самостоятельно это делать. Но следует учесть один нюанс – если гидравлическая система закрытого типа, то придется регулировать колодки в ручном режиме – для этого предусмотрены специальные вентили.
  2. Если предстоит настройка дисковых механических тормозов, то нужно будет натянуть трос по вышеуказанной инструкции и проверить расположение колодок – расстояние между ними и диском должно быть в пределах 0,2-0,4 мм.
  3. Для того, чтобы настроить колодки при дисковых механических тормозах, нужно воспользоваться специальными болтами – подтягивая их, можно увидеть, как движется колодка. Особенно внимательным нужно при выставлении расстояния между колодкой и диском – 0,3 мм слишком мало, ошибиться легко.

Обязательно после проведения работ нужно проверить работу тормозной системы в действии – прокатитесь на велосипеде несколько метров и попробуйте затормозить. Если трос был сильно перетянут, либо колодки расположились слишком близко к диску, то произойдет слишком резкое торможение – это «сюрприз», при котором велосипедист начинает двигаться вперед, но уже без своего транспортного средства. Поэтому при проверочной езде нужно быть предельно внимательным и аккуратным, при необходимости регулировка дисковой тормозной системы проводится повторно с учетом предыдущих ошибок.

Блок: 4/4 | Кол-во символов: 1881
Источник: https://sportzoom.ru/regulirovka-tormozov-na-velosipede/

3. Выставляем рычаги симметрично

Чтобы левая и правая колодка изнашивались равномерно, они должны находиться на одинаковом от обода расстоянии. Регулируется натяжением пружин на рычагах тормоза. Чтобы выровнять усилие, возвращающее левый и правый рычаги тормоза в исходное положение, воспользуемся регулировочными болтами, находящимися в основании рычагов.

Закручивая болт по часовой стрелке мы натягиваем пружину, выкручивая – ослабляем. Нажимая и отпуская тормоз, проверяем равномерность удаления колодок от обода. Подкручивайте болты с левой и правой сторон, пока колодки не будут отходить на одинаковое расстояние при отпущенной ручке тормоза.

Блок: 4/5 | Кол-во символов: 653
Источник: https://bb30.ru/blogs/velo_setup/kak-nastroit-obodnye-tormoza

4. Настраиваем положение тормозной ручки и натяжение тросика

Чтобы приблизить ручку тормоза к рулю (например, чтобы не приходилось сильно тянуться за ней пальцами), закручиваем болт на тормозной ручке.

При этом учитывайте, что слишком близко ручку к рулю подводить не стоит. Она не должна касаться грипсы при полном зажатии.

Когда положение ручки тормоза выставлено, остается настроить натяжение тросика. Задача — подвести колодки максимально близко к ободу, оставив между колодкой и ободом расстояние в 2-3 миллиметра.

Для этого можно подтянуть тросик двумя способами:

  • Для грубой настройки, если тросик совсем слабо натянут, и колодки далеко от обода: ослабляем болт, фиксирующий тросик в рычаге тормоза, подтягиваем тросик, закручиваем болт.

    Ослабляя болт, придерживайте рычаг и тросик, чтобы тросик не «убежал», и не пришлось его заново заправлять в посадочное место.

  • для тонкой подстройки используем регулировочный винт на месте выхода рубашки с тросиком из ручки тормоза.

    Чтобы винт крутился свободно, ослабляем стопорную гайку, выкрутив её против часовой стрелки. Закручивая винт по часовой стрелке, мы ослабляем натяжение тросика (колодки отходят от обода), выкручивая против часовой – усиливаем натяжение (колодки ближе к ободу). Когда колодки будут в нужном положении, закручиваем стопорную гайку.

Вот и всё! Проверяем, как всё работает. При необходимости еще раз подрегулируйте пружины рычагов (пункт 3).



Блок: 5/5 | Кол-во символов: 1437
Источник: https://bb30.ru/blogs/velo_setup/kak-nastroit-obodnye-tormoza

Как отрегулировать дисковые гидравлические тормоза

Хотя гидравлические тормоза и называют самонастраиваемыми, но все же иногда можно заметить шорохи или скрипы которые они издают в процессе торможения. В этом случае следует выполнить настройку дисковой гидравлики велосипеда. Также подобная процедура необходима на новом велосипеде, если тормоза были выставлены неправильно с завода.

  1. Слегка откручиваем болты, которые фиксируют калипер на адаптере.
  2. Зажимаем тормозную рукоять и фиксируем ее при помощи изоленты, веревки или другого подручного материала.
  3. Смотрим на то, чтобы ротор был четко посредине прорези калипера, а тормозные колодки выдвинуты одинаково с обеих сторон. Если это не так, то можно слегка надавливая на ротор с нужной стороны выставить его положение. За счет надавливаний тормозная жидкость будет равномерно перераспределяться между поршнями.
  4. После этого затягиваем болты крепления и снимаем изоленту с тормозной рукояти.

После того как вы настроили дисковые гидравлические тормоза следует крутнуть колесо и проверить отсутствие трения. Если вы наблюдаете прерывистое шорканье, то это сигнал, что у вас слегка погнут ротор. Для устранения данной неисправности следует определить место трения, и с какой стороны колодки цепляют ротор. После чего повернуть трущийся участок на 180 градусов от калипера и легонько надавить в противоположенную сторону. Следует это делать предельно аккуратно за несколько заходов, с каждым из которых добавлять усилие до полного исчезновения трения.

Настройка дисковых гидравлических тормозов показана на видео ниже.

Блок: 6/7 | Кол-во символов: 1567
Источник: https://pro-veliki.ru/remont-i-obsluzhivanie/kak-nastroit-i-otregulirovat-diskovye-tormoza-na-velosipede.html

Заключение

Как оказалось, настройка дисковых механических и гидравлических тормозов велосипеда в домашних условиях не такая уж и сложная работа. Главное выполнять ее аккуратно и не торопясь. Помните, что правильно отрегулированные тормоза не только обеспечивают комфортную езду на велосипеде, но и отвечают за безопасность велосипедиста, и окружающих его людей.

Блок: 7/7 | Кол-во символов: 361
Источник: https://pro-veliki.ru/remont-i-obsluzhivanie/kak-nastroit-i-otregulirovat-diskovye-tormoza-na-velosipede.html

Кол-во блоков: 15 | Общее кол-во символов: 20280
Количество использованных доноров: 4
Информация по каждому донору:
  1. https://sportzoom.ru/regulirovka-tormozov-na-velosipede/: использовано 3 блоков из 4, кол-во символов 5385 (27%)
  2. https://pro-veliki.ru/remont-i-obsluzhivanie/kak-nastroit-i-otregulirovat-diskovye-tormoza-na-velosipede.html: использовано 4 блоков из 7, кол-во символов 6002 (30%)
  3. https://autobann.su/regulirovka-diskovych-tormozov-velosipeda.html: использовано 3 блоков из 4, кол-во символов 4597 (23%)
  4. https://bb30.ru/blogs/velo_setup/kak-nastroit-obodnye-tormoza: использовано 4 блоков из 5, кол-во символов 4296 (21%)

5 ошибок эксплуатации гидравлических дисковых тормозов

Для того чтобы безопасно катить по жизни, нужны хорошая реакция, наблюдательность и самое важное — это справные тормоза.

Мы уже рассказывали, что нужно знать прежде чем выбрать дисковые гидравлические тормоза, которые считаются наиболее востребованы по качествам. И когда вы для своего железного коня приобретете дисковую гидравлику вам стоит знать каких ошибок не стоит допускать при их использовании (кстати, некоторые из этих принципов можно применять к механическим дисковым тормозам).

Итак, ряд правил, следуя которым, ваши ротора прослужат вам дольше и внимания будут требовать немного.

1. Никогда не прикасайтесь к тормозной поверхности ротора.

  • Во-первых, после интенсивного торможения ротора очень горячие и вы точно обожжетесь.
  • Во-вторых, (KEEP ATTENTION!), жир с пальцев может испачкать ротор, что чревато понижением эффективности торможения и появлением посторонних звуков при торможении.

2. Если нечаянно на ротор или колодки попадет масло, то это повлечет за собой проблемы куда серьезней. Если вы заметили, что на ротор капнуло масло, например, при неаккуратном смазывании цепи смазкой в аэрозолях или при прокачке гидролинии), нужно аккуратно снять колесо и протереть ротор с обезжириватилем. При этом важно, чтоб масло не попало на колодки, ведь они имеют губкообразную структуру и охотно впитывают масло и с них уже никаким обезжириватилем вам не удастся избавиться от него. Если на колодки все же попадет масло, тормоз будет очень плохо тормозить, издавая при этом такие звуки, при которых пешеходы, перед которыми вы притормаживаете, без оглядки бросятся в рассыпную. В таком случае лучше всего заменить колодки.

Правда, есть пару «колхозных» методов, которые имеют невысокий процент успеха. Если масла попало немного, то можно попробовать шлифонуть тормозную поверхность колодок сняв небольшой слой загрязненного материала, но более простой и эффективный метод – это нагреть колодки. При воздействии высокой температуры масло, попавшее в колодку, начнет выгорать в виде дыма или даже небольшого пламени. Но здесь важно не переборщить — если нагреть колодки слишком сильно тормозная поверхность может рассыпаться.

3. Не нажимайте ручку тормоза со снятым колесом. Если вы сделаете это с гидравлическими тормозами без ротора или проставки между колодками, поршни будут толкать, пока колодки не сомкнуться друг с другом и уже не вернуться назад сами по себе на столько, чтобы ротор встал на место. К счастью избежать это легко: вставлять вместо ротора специальную проставку, когда снимаете колесо. Эта проставка всегда идет в комплекте с тормозами, но если ее у вас ее нет, то можно обойтись подручными средствами: использовать вместо проставки, например, согнутую пополам ненужную пластиковую карточку или картонку. Но если ваши колодки все таки «сошлись» вы можете сняв колодки попробовать аккуратно их развести с помощью плоской отвертки. Если вы их развели сильнее чем это было необходимо, то верните на место колодки, поставьте колесо и понажимайте немного ручку тормоза — колодки займут свое место.

4. Не забывайте проверить толщину тормозных колодок. Хоть дисковые тормоза и имеют высокие эксплуатационные сроки, но колодки и ротора все равно постепенно изнашиваются. Если вы видите, что материал тормозной поверхности колодки тоньше чем 2,5 мм, то колодки пора менять. Ротор отжил свое когда толщина его становиться меньше 1,5 мм.

5. Пользуйтесь подходящими инструментами и расходными материалами, если вы собираетесь самостоятельно обслуживать свои тормоза. Никогда не путайте тормозные жидкости. Если в ваших тормозах используется минеральное масло, то ни в коем случае нельзя прокачивать их ДОТ-ом и наоборот (какая тормозная жидкость использована в ваших тормозах обычно указано на ручке тормоза – см. картинку).

Если вы допустите эту ошибку, вы фатально испортите свои тормоза. Не ровняйте гнутые ротора голыми руками и вы знаете почему (помните про пункт №1). Для этого есть специальный инструмент. Соблюдайте корректные моменты затяжек крепежных элементов, рекомендуемых производителем. Для этого вам потребуется динамометрический ключ.

Выбрать новые тормоза

Хотите научиться правильно обслуживать тормоза? Проконсультируйтесь с нашими веломеханиками по адресам:

Или пройдите первый курс «Основы веломеханики» в нашей Школе веломехаников и обслуживайте тормозную систему своего велосипеда сами.

Катайтесь с умом 😉

Ваши veliki.ua

Как настроить велосипед

Если вы уже выбрали и даже купили новый велосипед, то вам осталось только настроить его для комфортной езды. Для этого совсем не обязательно обращаться к профессионалам, выполнить необходимую регулировку вполне возможно и самостоятельно. Воспользуйтесь нашими советами о том, как настроить велосипед, и уже совсем скоро вы сможете насладиться поездками на вашем новеньком байке!

Регулировка руля.

От правильного положения руля зависит управляемость велосипеда. Руль считается правильно отрегулированным, если кисти рук, локти, спина и шея велосипедиста не напрягаются и не затекают при езде в удобном положении. Чтобы этого достичь, необходимо отрегулировать высоту руля и его наклон, придерживаясь следующих правил:

  • На дорожном велосипеде руль должен располагаться под углом около 90 градусов. Для этого его необходимо установить прямо над передней втулкой (центральной деталью переднего колеса).
  • На горном байке наклон руля составляет 45 градусов, в этом случае его устанавливают на дюйм (2,54 см) впереди втулки.
  • Высота руля для шоссейного велосипеда настраивается на 3 дюйма выше уровня седла, а для горного — на 4 дюйма ниже.

Регулировка седла.

Настроить скоростной велосипед без регулировки положения седла невозможно. Только правильно расположив его, вы сможете ощутить комфорт при езде, вам будет проще начинать движение, садиться на велосипед и вставать с него. Регулируются следующие параметры:

  • Высота седла. Чтобы определить нужное положение, нужно сесть на байк, поставить ногу на педаль и перевести ее в нижнюю точку. Нога должна свободно доставать педаль, но быть полностью выпрямлена.
  • Угол наклона. Седло располагается параллельно земле или под наклоном не более чем в 3 градуса в одну или другую сторону.

Регулировка тормозов.

Неправильная настройка тормозов — прямой путь к потере управления байком и увеличению вероятности аварии. Чтобы настроить тормоза на велосипеде, необходимо, прежде всего, определить их тип — дисковые или ободные. Следующий шаг — проверка работоспособности тормозной системы вхолостую. Обычно после такой проверки приходится подтянуть трос, чтобы при нажатии тормозной ручки она не касалась руля. Для дисковых тормозов, как правило, этого достаточно. Регулировка ободных тормозов может включать настройку колодок: их устанавливают симметрично, параллельно ободу и на расстоянии в 1 мм от него.

Настройка переключателей скоростей.

Вопрос о том, как настроить переключатель скорости на велосипеде, возникает у подавляющего большинства любителей двухколесного транспорта. Современные модели байков оснащаются двумя переключателями — передним и задним. Чтобы их настроить, необходимо:

  • установить цепь на самую маленькую звезду спереди и самую большую — сзади;
  • вращать винт, устанавливая такое положение рамки, при котором цепь будет располагаться максимально близко к внутренней пластине, не задевая рамку при вращении педалей;
  • перевести цепь на самую маленькую заднюю и самую большую переднюю звездочки;
  • вращать другой винт, устанавливая рамку в такое положение, при котором цепь будет располагаться максимально близко к наружной пластине, не задевая рамку при вращении педалей.

Чтобы окончательно настроить передний переключатель скоростей, его лапку необходимо установить на 2-3 мм выше цепи и отрегулировать натяжение троса. Регулировка заднего переключателя начинается с установки цепи на самую большую звездочку. Она должна перемещаться вниз по одному щелчку. Если же этого не происходит, необходимо слегка ослабить трос, прокрутив барабан по часовой стрелке. Вы поймете, что у вас получилось настроить переключение скоростей велосипеда, когда цепь будет мягко и быстро перемещаться вверх и вниз по звездочкам как спереди, так и сзади.

Как правило, на этом регулировка велосипеда заканчивается. Остается лишь накачать колеса, и можно отправляться на прогулку или поездку за город. Если же у вас возникли дополнительные вопросы — как настроить спидометр или вилку велосипеда, как правильно ухаживать за байком или любые другие — вы всегда можете обратиться к специалистам за дополнительной консультацией.

» тормоза — Велосипед Крым

Ремонт, настройка и регулировка тормозов на велосипеде своими руками

Своевременная регулировка тормозов поможет избежать вам неприятностей

Тормоза на современных велосипедах бывают двух типов – ободные и дисковые. От того, какая тормозная система используется на вашем байке, будет зависеть то, как отрегулировать тормоза на велосипеде. Как правило, тормоз не требует частой настройки, но бывают случаи когда его регулировка просто необходима.  Ведь надежный тормоз – это залог вашей безопасности.

Чаще всего настройка тормозов на велосипеде означает http://ремонт-велосипедов.москва/подготовка-велосипеда-к-сезону/, что вам нужно расположить тормозные колодки на необходимом расстоянии от обода или диска и симметрично друг к другу. Также, может потребоваться подтянуть трос или настроить тормозную ручку.

  • Содержание статьи
  • Действия, необходимые для проверки и настройки тормозов
  • Настройка v brake ободных тормозов
  • Как отрегулировать дисковые тормоза на велосипеде, выставляем правильно тормозные колодки
  • Установка дисковых тормозов на велосипед

Про ремонт дисковых тормозов велосипеда можно узнать еще больше из статьи. Настройка и установка гидравлических тормозов на велосипед производится другим образом, об этом вы узнаете здесь. Действия, необходимые для проверки и настройки тормозов

  • Определяем тип тормозов – дисковые, ободные или другой вариант.
  • Проверяем тормоза вхолостую

    Поднимаем переднее колесо, раскручиваем его и нажимаем на левую тормозную ручку. Если колесо остановилось, то скорей всего тормоз работает исправно. Но если при этом тормозная ручка касается руля, то нужно натянуть трос. Тоже самое делаем с задним колесом.

  • Для того, чтобы натянуть трос, на ручке тормозов предусмотрены фигурные болты. Попробуйте подкрутить их – если трос требует небольшой регулировки, этого должно быть достаточно.
  • Если же это не помогло, то нужно подтянуть трос. Трос в тормозной ручке вставляется в специальную прорезь, на его конце есть цилиндрик большего диаметра, за который он держится внутри ручки. Поэтому натягивается он в самом тормозе. Смотрим, где на вашем велосипеде конец троса. Трос заведомо больше нужной длины, поэтому его конец со стороны тормоза всегда виден. Иногда он бывает даже намотан. Смотрим, какой болт держит ваш трос, ослабляем его и подтягиваем трос плоскогубцами. Затягиваем болт посильней, чтобы зажать трос.
  • Проверяем тормозные колодки

    Если с ручками все в порядке, проверяем тормозные колодки. (Можно сначала проверить колодки потом ручки)

Настройка дисковых тормозов на велосипеде отличается от настройки ободных, потому что используются разные колодки и вращающиеся части. Поэтому рассмотрим эти системы отдельно.

Настройка v brake ободных тормозов

В настоящее время на горных велосипедах широко используется тормозная система v-brake, поэтому мы расскажем на ее примере, как осуществляется регулировка тормозов велосипеда в случае с ободным тормозом. Настройка других ободных тормозов делается аналогично. Отличие будет состоять лишь в том,  что болтики и винтики, которые нужно покрутить, могут находиться в других местах. А подход во всем один (даже в случае с дисковыми тормозами).

Итак, основное правило колодки должны быть параллельны ободу. Зазор между колодкой и ободом должен быть 1 мм. И обе колодки должны располагаться симметрично.

V-Brake регулировка тормозов на велосипеде видео

Небольшая инструкция, как этого достигнуть.

  • Находим гайку с шестигранником, которая фиксирует колодки, ослабляем ее и выставляем нужным образом. Для этого нажимаем на тормоз, смотрим, как колодка касается обода при нажатии и при необходимости сдвигаем (после того, как отпустили тормоз). Колодка может двигаться как вверх вниз, так и на нужный угол, поэтому вы имеете возможность выставить ее нужным образом. Главное понять суть.
  • Регулируем расстояние колодки относительно обода. Расстояние между правой колодкой и ободом и между левой колодкой и ободом должно быть одинаковым. Оно должно быть равно 1-3 мм в зависимости от вашего велосипеда. При этом уже при минимальном нажатии ручки должно происходить торможение. То есть не должно быть так, что вы нажали ручку наполовину, а колесо еще не останавливается, и только при полном нажатии происходит торможение!
  • И напоследок нужно обязательно проверить действие отрегулированных тормозов на деле. Для начала можно это сделать при поднятом одном колесе затем другом. Но далее обязательно проверить в реальных условиях. (Иногда колесо в воздухе тормозит, а садитесь за руль, нажимаете ручку и едете дальше!) Поэтому, проезжаете 5 метров, нажимаете на тормоз и проверяете все условия, о которых говорилось выше. Если при нажатии ручки на 50% (до руля) тормоз срабатывает, поздравляем! Вы все сделали правильно!

Удачных покатушек обладателям ободных тормозов!

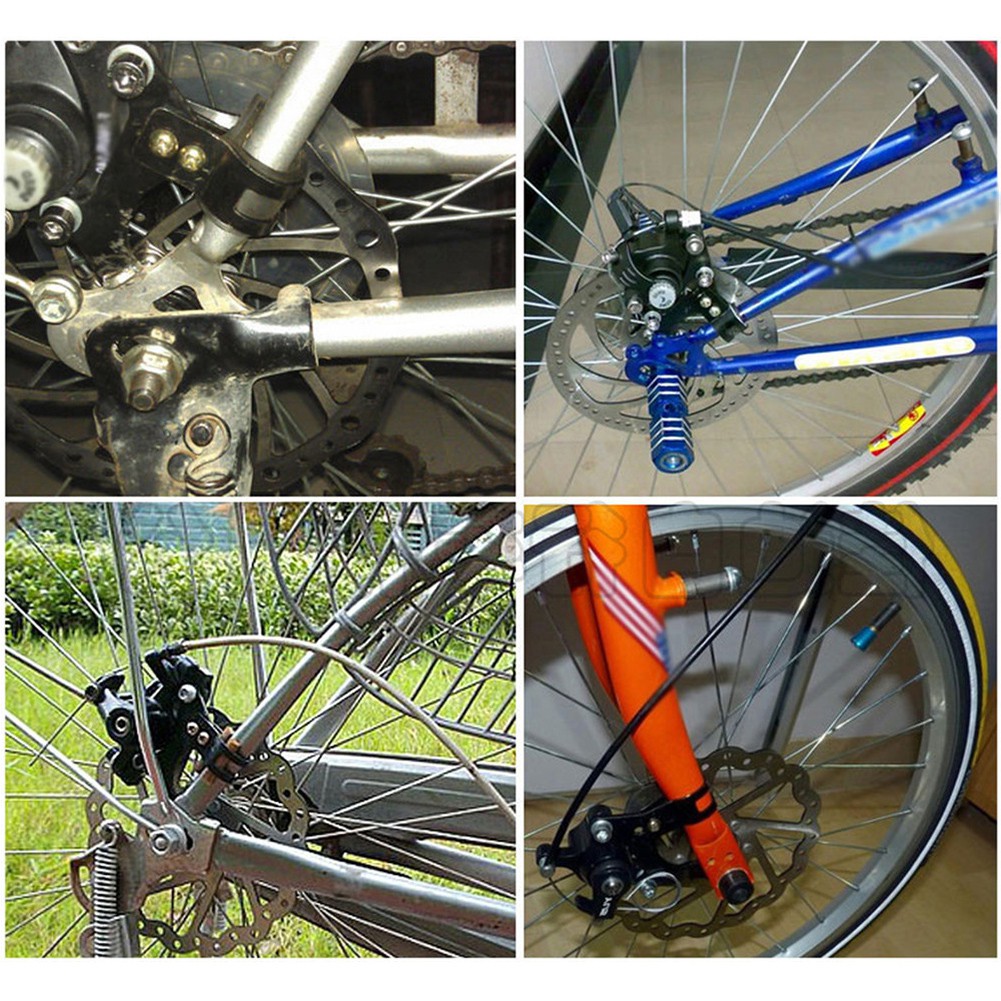

Как настроить дисковые тормоза на велосипеда, выставляем правильно тормозные колодки Регулировка и настройка дисковых тормозов на велосипеде видео

Регулировка дисковых тормозов на велосипеде производится в основном за счет подтягивания тормозного троса, но не только. Замена колодок на велосипеде необходима когда они еще не полностью стираются и, как правило, колодки дисковых тормозов стираются дольше, нежели ободных. Гидравлические тормоза по мере стирания колодок способны самостоятельно настраиваться. Но в случае гидравлического тормоза закрытого типа требуется регулировать и их. (Обычно для этого предусмотрены специальные вентили.)

Регулировка механических дисковых тормозов на велосипеде чаще всего сопровождается натяжением троса, чтобы обеспечить надежное торможение. Расстояние между колодкой и диском должно быть 0,2-0,4 мм. И колодки, как и в случае с ободными тормозами должны располагаться на одинаковом расстоянии от диска. Поэтому после того, как вы натяните трос, проверьте расположение тормозных колодок.

Для настройки положения колодок относительно тормозного диска предусмотрены специальные болты. Подкручивая их, вы можете заметить, как движется ваша колодка. Выставьте нужное расстояние от колодки до диска. Проверьте, чтобы при вращении колеса колодки не цепляли диск. Ведь зазор 0,3 мм очень маленький, и нужно быть внимательней. Ну и конечно, проверьте, чтобы вами выставленного зазора было достаточно для торможения колеса.

Регулировка дисковых тормозов велосипеда должна обязательно сопровождаться проверкой в реальных условиях езды. Прокатитесь по ровной местности несколько метров, чтобы определить, надежно ли работает ваш тормоз. Не забывайте, что если до этого вы цепляли ручкой руль, то сейчас все может значительно измениться. Будьте внимательны и осторожны! Слишком резкое торможение после настройки может быть для вас сюрпризом!

Теперь и вы можете с удовольствием отправляться в длительное и не только путешествие на своем байке!

Настройку и регулировку тормозов удобней выполнять при наличии стойки (держателя) для ремонта и обслуживания велосипеда Как поставить на велосипед дисковые тормоза?

Часто бывает так, что покупаешь дорогую вещь, а потом выходит такая же, только с новой «фишечкой». Вот и с велосипедом так же – купил себе велик, катаешься, все нравится, потом видишь как вдруг все чаще и чаще у твоих друзей или «случайных проезжих» появляются велики с дисковыми тормозами. И ты задумываешься – возможна ли установка дисковых тормозов на велосипед твоего типа? И вообще, стоит ли оно того?
Попробуем ответить на твои вопросы.

Дисковый тормоз предполагает установку на колесе тормозного диска. Поэтому нужно прикинуть, есть ли на втулках твоих колес возможность крепления диска. Кроме того, на вилку и раму сзади устанавливаются суппорты, поэтому там должно быть по паре отверстий для их крепления. По хорошему, перед покупкой дисковых тормозов нужно проконсультироваться у менеджеров магазина, подойдут ли они на ваш велосипед. Обычно в веломагазинах работают грамотные специалисты или есть свои мастера, которые бесплатно подскажут какой тормоз подойдет вашему велосипеду. При возможности установки мастера за отдельную плату могут установить дисковый тормоз на ваш велосипед.

Если вы выбрали механический дисковый тормоз, и у вас уже стоят подходящие тормозные ручки, проложены тросики, то можно их оставить. Только проверьте, чтобы тросы не были на концах распущены. Если же вы несколько лет не меняли тросы, лучше их заменить для новых тормозов, потому что внутрь рубашек попадает пыль, грязь, что может создавать трение. Раз уж менять тормозную систему, так основательно. Замените тросы и рубашки.

В случае, если ваш выбор пал на плавную гидравлику, вам нужно будет полностью снимать все тормоза, и устанавливать новые ручки и прокладывать гидролинии. На некоторых рамах предусмотрены направляющие, в которые можно расположить гидролинии. Не спешите выбрасывать старый тормоз. Если вам не удастся настроить гидравлику, или произойдет какая-то поломка далеко от города, он может вас здорово спасти.

Еще вы узнаете как осуществляется регулировка тормозных колодок и их подбор для v-brake тормозов читайте в статье.

Веломастер — Дмитрий Аркадьевич
+7 (499) 755-71-23
http://ремонт-велосипедов.москва
г. Москва 2-й Нагатинский пр., 6, стр. 2

Manitou Dorado Expert

Manitou производит вилки и амортизаторы для горных велосипедов на протяжении уже более 20 лет. За последнее десятилетие в истории Manitou произошло важное событие — компанию купил концерн Hayes Bicycle Group. В 2010 году, уже под новым начальством, компания выпустила полностью обновлённую версию вилки Dorado, более жёсткую, с увеличенным диаметром ног, новым демпфером и воздушной пружиной.

В 2010 году новая Dorado была доступна только в ультрадорогом карбоновом варианте. Через год появилась алюминиевая версия — Dorado Pro по цене в $1600. А теперь, в 2013 году, компания представляет ещё более доступную даунхильную вилку Dorado Expert за $1200. И хотя Pro и Expert немного отличаются друг от друга внешне, внутри они абсолютно одинаковы — так что, к бюджетной версии вилки, определённо, стоит присмотреться. Много ли сейчас на рынке перевёрнутых вилок, особенно с проверенным и надёжным демпфером, таким, как TPC+? В общем, нам не терпелось испытать новую Dorado Expert в реальных условиях.



Технические характеристики вилки Manitou Dorado Expert:

  • Вес: 3096 граммов
  • Возможность внутренней регулировки хода от 180 до 203мм

Большая воздушная камера

  • Внешние настройки высокоскоростного сжатия и отбоя
  • Гидравлическая защита от пробоев
  • Диаметр ног: 36мм
  • Диаметр рулевой трубы: 1 1/8 дюйма
  • Крепление вставной 20-мм оси стандарта HexLock
  • Высота от оси до нижней короны: 567 или 591мм
  • Высокие или низкие короны на выбор
  • Цена: $1200

Отличия версий Expert и Pro

В чём же различие? Если не вглядываться в детали, внешне их не сразу отличишь друг от друга. Для начала, короны и дропауты версии Pro анодируются, у версии Expert же — подвергаются дробеструйной обработке, следовательно, меньше блестят. Кроме того, в коронах бюджетной версии лишний материал убран не везде, где это возможно, чем обусловлен их несколько больший вес. И, наконец, штаны версии Expert изготовлены из менее прочного и дорогого сплава, следовательно, во имя достижения той же прочности, их стенки сделаны немного толще. Итог всё тот же — больший вес. В итоге, бюджетная вилка весит на 122.3 грамма больше, а стоит при этом на 400 долларов дешевле. За эти деньги можно легко купить, например, титановую пружину для заднего амортизатора и сэкономить больше массы — неплохо, согласитесь.

Как уже было сказано выше, внутренности обеих вилок идентичны. В обеих версиях используется картридж типа «труба в трубе», что не даёт воздуху проникать в масляную ванну, соответственно, в масле не возникает воздушных пузырей, и демпфирование остаётся постоянным независимо от ситуации.

Говоря о демпфировании, стоит заметить, что данная система предполагает четыре различных механизма демпфирования при сжатии вилки. Первый — это зависимый от давления воздуха механизм высокоскоростного демпфирования. Второй и третий — результаты работы демпфера TPC+. Суть их состоит в наличии дополнительного клапана в картридже, который движется вперёд-назад и позволяет маслу идти в обход демпфера высокоскоростного сжатия. При медленном сжатии, как и при обработке мелких неровностей, однако, задействован не только этот механизм, поэтому вилка остаётся плюшевой в любых ситуациях. При сильных же и резких ударах этот дополнительный клапан закрывается, и демпфирование усиливается. Инженеры Manitou называют это энергозависимостью. В то же время, используемая в демпфере TPC+ коническая игла обусловливает зависимость демпфирования от скорости сжатия вилки. Четвёртый механизм демпфирования — своего рода гидравлическая защита от пробоев, которая активизируется лишь в конце хода.

Всё это, конечно, звучит довольно запутанно, но в конечном итоге вилка хорошо справляется с самым разным рельефом, и при этом с её настройками не приходится слишком долго возиться.

В 2013 году обе версии Dorado выпускаются для трёх стандартов колёс: 26, 27.5 и 29 дюймов. И хотя 26-дюймовую вариацию и можно использовать с колёсами 650В, штаны специализированной для 27.5-дюймовых колёс версии всё же чуть длиннее. Внутренности этих двух вилок, тем не менее, одинаковы.

Manitou Dorado Expert в езде

С самого начала тестов мы выставили ход вилки на 203мм. Расстояние от оси до нижней короны при такой настройке составляет 591мм, что на 20мм больше, чем у Fox 40, которую мы заменили на Dorado. В связи с этим, первое, что мы сделали — это поменяли нижнюю чашку рулевой нашего байка Pivot Phoenix на полуинтегрированную. И даже с такой чашкой угол рулевой уменьшился с 64 градусов до 63.5. Следующим шагом была установка руля с меньшим подъёмом. Наш выбор пал на руль Deity Black Label и 55-миллиметровый вынос Fantom. Таким образом, благодаря низкому рулю и более длинному (на 5мм) выносу посадка стала примерно такой же, как была с Fox 40.

Надо заметить, что в руководстве по установке вилки немалое внимание уделено усилию затяжки болтов, а на нижней короне даже есть специальные спейсеры, не позволяющие их перетянуть. А это гарантирует, что вы не сожмёте штаны слишком сильно, и ноги вилки будут гладко ходить по направляющим. В общем, этот момент продуман на отлично.

Согласно заявлению производителя, вилке требуются 20 часов обкатки для приработки движущихся частей. Эти 20 часов мы катались с выкрученными настройками сжатия и большим давлением воздуха. Когда демпфирование стало помягче, мы снизили давление до 70psi (для райдера весом 78кг с экипировкой), закрутили отбой на 8 щелчков из 20, настройку TPC+ — на 10 щелчков из 20, а высокоскоростное сжатие — на 12 из 16. С такими настройками вилка работала очень мягко и без намёка на пробой. Никаких провалов в работе мы также не заметили.

Настройки демпфера TPC+ очень сильно влияют на поведение вилки в различных условиях. Так, для прыжков мы закручивали регулятор на 18 щелчков из 20 возможных, а для влажных условий — откручивали до 8, что позволяло вилке лучше поглощать мелкие неровности и помогало переднему колесу сохранять контакт с трассой. А вообще-то, независимо от этих настроек, вилка остаётся мягкой и плюшевой, и явно располагает к жёсткой езде.

После Fox 40 и её высокой торсионной жёсткости нам пришлось привыкать к новой вилке в течение нескольких недель — только тогда мы начали уверенно нагружать переднее колесо на крутых участках. В чём же дело? Естественно, в том, что Dorado отличается от Fox 40 определённым и вполне ощутимым флексом, что, кстати, в некоторой мере и хорошо. Например, мы заметили, что верхняя часть тела, и особенно плечи, меньше устают от езды с Dorado — а всё благодаря тому, что она перевёрнутая. Не просто так на кроссовые мотоциклы ставят именно перевёрнутые вилки. Флекс частично смягчает удары, и в случае с нашей вилкой, это позволяет снизить нагрузку на кисти и предплечья, а так же улучшает контакт переднего колеса с землёй. То есть, Dorado выполняет дополнительную работу, которая в случае с вилками стандартной компоновки ложится на ваши руки.

При всём этом, вилка превосходно ведёт себя на корнистых отрезках трасс и на каменных секциях, где самое худшее — непроизвольное отклонение переднего колеса от заданной траектории. Велосипед едет точно туда, куда вы его направили, даже на самых техничных участках.

Да, мы знаем, что тяжёлые и реально быстрые гонщики жаловались на чрезмерный флекс вилки, однако, мы остаёмся при мнении, что для райдеров весом меньше 85кг перевёрнутость Dorado остаётся, скорее, преимуществом. Вилка отлично распределяет ударную нагрузку, о чём свидетельствует, например, наше видео с gopro. Райдер намеренно не вернул несколько випов, но на приземлении велосипед каждый раз выравнивался. Если же вы весите более 85кг, но не гоняетесь на уровне Кубка Мира, вы, опять же, вряд ли ощутите чрезмерный флекс вилки и, вероятнее всего, согласитесь, что Dorado позволяет переднему колесу превосходно держать траекторию. Можно ещё вспомнить призёра Red Bull Rampage 2012 Логана Бингелли — он тоже использует Dorado, так что эта вилка отлично показала себя и в самой опасной дисциплине горного велосипеда.

Замечания

Что нас несколько озадачило, так это крепление оси.

При снятии и, особенно, установке переднего колеса приходится немного повозиться. Ось не самоизвлекающаяся, и для её снятия требуются инструменты, так что рекомендуем хорошо смазать её перед установкой. Для этого подойдёт, например, белая литиевая смазка, которая продаётся почти везде и стоит разумных денег. А вообще, хотелось бы, конечно, более удобной системы с самоизвлекающейся осью.

Если вы привыкли ставить ручку переднего тормоза справа, то прокладка гидролинии на вилке будет для вас оптимальна. А вот если слева, то идеально гидролинию уже не проложить..

О надёжности

В целом, вилка не вызывает недоверия, однако, один повод для беспокойства у нас всё же был. После примерно 25 часов езды в различных условиях, в том числе, по грязи, начал течь сальник со стороны демпфера. Мы проездили ещё 35 часов, и масло продолжало подтекать. Однако, сотрудники Manitou оперативно отреагировали на нашу жалобу и прислали нам новую ногу с демпфером для замены. С ней вилка отлично работала на протяжении 30 часов использования, и ничего уже не текло.

Было ли это случайностью? Вполне вероятно — серьёзно повредить вилку мы явно не могли. Сервисное обслуживание у Manitou, при этом, на высоте — имейте это в виду.

После 90 часов езды гидролиния заднего тормоза слегка потёрла анодировку нижней короны — впрочем, это, конечно, не беда. К тому же, проблема эта легко решается при помощи кусочка изоленты или виниловой плёнки.

И, наконец, небольшой совет — почаще подтягивайте болтики на пластиковых щитках вилки, или просто нанесите на них фиксатор резьбы, дабы не беспокоиться об этом.

Подведём итог

Поведение Dorado Expert при езде и её широкий диапазон настроек сжатия и отбоя, безусловно, впечатляют. Вилка весит3069 граммов, стоит 1200 долларов и предлагает отличное соотношение цены и функциональности. Благодаря проверенному временем демпферу TPC+ Dorado превосходно отрабатывает мелкие неровности, а регулировка высокоскоростного сжатия позволяет ей вне зависимости от ситуации одновременно оставаться плюшевой и не проваливаться. Переднее колесо сохраняет контакт с трассой даже на самых техничных участках. Принимая во внимание качество сервиса, а так же наличие ограниченной гарантии и подробного руководства по эксплуатации, можно сказать, что над приобретением такой вилки вполне стоит задуматься, особенно, если вы весите меньше 85кг.

Источник: http://twentysix.ru

Avid Elixir правильно прокачиваем тормоза

Прокачку тормозов делают не часто, но когда приходит время, важно точно знать, как проделать ее правильно. Одна маленькая ошибка может привести к попаданию воздуха в систему, а это приведет к необходимости проделать все с самого начала иначе ваши тормоза будут мягкими и не дадут нужной мощности. Освоив технологию и имея нужные инструменты, прокачка тормозов становится быстрой и простой работой, которую любой сможет проделать в домашних условиях. Далее вы найдете обучающее видео и пошаговые инструкции о том, как правильно прокачать ваши тормоза Avid Elixir. Если у вас нет нужных интсрументов или вы не уверены в своих способностях проделать эту работу, вам лучше обратиться в ближайшую мастерскую.

Пошаговые инструкции по прокачке тормозов Avid Elixir

Необходимые инструменты:

  • Avid bleed kit (набор Avid для прокачки торомозов) (шприцы, переходные штуцеры для шприца, тормозная жидкость DOT, ключ Torx, блок прокачки)
  • ключи torx T25 и T10 (входят в комплект Avid)
  • торцевой ключ 2.5мм
  • ремешок или гибкая лента для стягивания ручки тормоза
  • тряпка
  • вода или изопропиловый спирт в распылителе

1. Первое, что нужно сделать — это подготовить шприцы. Обмакните поршни обоих шприцев в тормозную жидкость, чтобы создать большую герметичность контакта поршня в шприце и чтобы он легче двигался. Навинтите штуцеры Avid на оба шприца и заполните один шприц на треть тормозной жидкостью. Если в нем будет большой пузырь воздуха, его нужно будет удалить из шприца. Используйте салфетку, чтобы впитывать капли тормозной жидкости, направьте шприц вверх и нажмите на поршень, чтобы пузыри воздуха вышли через штуцер для прокачки. После этого закройте зажим на штуцере. Теперь вам нужно удалить последние маленькие пузырьки воздуха из жидкости (провести дегазацию). При закрытом зажиме на штуцере и поршне в верхнем положении, потяните поршень из шприца, чтобы маленькие пузырьки воздуха, находящиеся в жидкости расширились. Будьте осторожны, не вытаскивайте поршень слишком сильно, чтобы воздух не начал проходить через зазоры поршня. Повторите при необходимости, пока в жидкости будут появляться пузырьки воздуха. После этого снова выдавите крупный пузырь воздуха, открыв зажим и надавив на поршень. Снова закройте зажим.

Дегазация тормозной жидкости.

2. Заполните второй шприц всего на 1/8 объема. Удалите из него большие пузыри воздуха, проводить его дегазацию не нужно, т.к. жидкость из него не попадет в тормозную систему. Закройте зажим.

3. Если тормоза находятся на вашем байке, снимите колесо и вытащите тормозные колодки. Положите фиксирующий болт калипера, страховочную клипсу и тормозные колодки в безопасное место, где они не потеряются и не запачкаются тормозной жидкостью. Установите блок прокачки Avid в калипер сверху, толстой стороной вниз. Это удержит поршни внутри калипера, когда вы будете прокачивать тормозную систему.

Блокировки поршней

4. Используйте отвертку torx T10 (она идет в комплекте Avid, либо вы можете использовать другую) чтобы удалить винт из отверстия для прокачки, расположенный на ручке тормоза. Этот винт маленький, поэтому положите его в надежное место, чтобы он не укатился. Убедитесь, что тормозная жидкость подходит к самому краю штуцера на шприце и завинтите шприц со штуцером (тот в котором жидкости на 1/8 объема) в отверстие для прокачки. Теперь удалите винт из отверстия прокачки на калипере (вы найдете его с противоположной стороны от штуцера гидролинии калипера) и закрутите в него заполненный на 1/3 шприц, убедившись, что жидкость в штуцере шприца заполняет его до самого края. Теперь вы готовы начать прокачивать тормозную систему.

Пожалуй, нет такого человека, который абсолютно равнодушно относился бы к такому явлению нашей жизни, как велосипед. Ведь мы все родом из детства — из той счастливой поры, когда велосипед был пределом мечтаний, а обладатели этого «стального зверя» — объектом всеобщей зависти. Таким образом, уже с детских лет все человечество делится на две неравные части: тех, кому в детстве купили велосипед, и тех, кто в том нежном возрасте был лишен всех велосипедных радостей и горестей (а именно: лихая езда по лужам или, на спор, без рук; крутые виражи на песке; яростные гонки по вертикали, горизонтали, а иногда и по диагонали; ужас спустившего колеса; страх «восьмерки» и т. д.). Если у первых (явно родившихся под счастливой звездой), благодаря вовремя приобретенному велосипеду, на всю жизнь сохраняется чувство уверенности в себе, в своих силах, ощущение «избранности», страсть к опасным поворотам и быстрой езде, то у вторых — душевные шрамы и клеймо неудачника, а также перманентное чувство зависти и недовольства жизнью. Посему убедительная просьба ко всем родителям: обязательно покупайте своим детям велики, и тогда из них вырастут жизнерадостные полноценные личности без всяких там «велосипедных» комплексов.

Удаление винта из отверстия прокачки на ручке тормоза.

5. Вначале откройте зажим на шприце рукоятки, затем на калипере. Теперь вы можете прокачать тормозную гидролинию, закачав туда жидкость из шприца на калипере. Свободно удерживая шприц на рукоятке в вертикальном положении, выдавите одну треть жидкости из шприца на калипере. При этом жидкость из гидролинии заполнит шприц на рукоятке.

Проталкивание тормозной жидкости через гидролинию.

6. Теперь нужно прокачать калипер. Используйте ваш ремешок или гибкую ленту, чтобы закрепить ручку тормоза в полностью нажатом положении на руле. Это изолирует калипер от остальной системы. С открытым зажимом шприца на калипере, слегка нажмите на поршень шприца для сдавливания пузырьков воздуха, присутствующих в системе, чтобы их проще было удалить. Теперь потяните поршень шприца обратно для вытаскивания пузырьков. Напомню, что тянуть поршень нужно достаточно сильно, чтобы вытянуть пузырьки, но не настолько, чтобы нарушить герметизацию поршня в шприце. Повторите процесс, пока пузырьки воздуха не перестанут появляться из калипера.

Прокачка калипера.

7. Удалите ремень или ленту с рукоятки тормоза, но удерживайте рукоятку в нажатом положении рукой. Надавите на шприц калипера и медленно отпускайте ручку тормоза. Вы должны почувствовать легкое давление на рукоятке, когда давите на шприц калипера. Осторожно отпускайте рукоятку тормоза (на видео показано, как это делается). Теперь закройте зажим на шприце рукоятки.

Отпускайте рукоятку медленно.

8. Теперь нужно удалить шприц с калипера. Используйте салфетку, чтобы впитать капли тормозной жидкости и выкрутите шприц со штуцером из калипера. Тормозная жидкость должна заполнять отверстие для прокачки до самого края. Если это не так, то вам может потребоваться повторная прокачка калипера. Закрутите винт в отверстие для прокачки и вытрите остатки тормозной жидкости DOT распылив на калипер воду или изопропиловый спирт.

9. Убедитесь, что регулятор настройки свободного хода ручки (pad contact adjuster) полностью закручен, прежде чем начать прокачку мастер цилиндра. Откройте зажим и прокачайте мастер цилиндр, как вы это делали с калипером. Слегка надавите на поршень шприца для сдавливания пузырьков, затем потяните его для вытягивания пузырьков воздуха. Существуют две хитрости, которые вы можете сделать, чтобы быстрее удалить пузырьки из системы: аккуратные легкие постукивания рукоятки тормоза рукой или отверткой могут помочь пузырькам выйти наружу, также небольшие легкие нажатия на рукоятку помогут освободить пузырьки воздуха, находящиеся в мастер цилиндре. Когда это будет сделано, повторно нажмите на поршень шприца и затем потяните его. Повторите процесс пока вы не перестанете вытягивать пузырьки из системы.

Удаление воздуха из рукоятки и мастер цилиндра.

10. Вы можете проверить ход рукоятки тормоза, слегка надавив на поршень шприца и нажать на рукоятку тормоза. На рукоятке должна чувствоваться твердость, как обычно. Закройте зажим и выкрутите шприц со штуцером. Опять же, тормозная жидкость должна заполнять отверстие для прокачки до самых краев. Закрутите винт в отверстие для прокачки, очистите рукоятку с помощью вашего чистящего средства и салфетки. Проверьте тормозную систему, нажав с силой на рукоятку тормоза (убедитесь, что блок для прокачки еще находится в калипере) и проверьте, что тормозная жидкость нигде не протекает (на ручке, калипере и в местах стыковки с гидролинией). Когда вы убедитесь, что калипер чистый, без подтеков тормозной жидкости, установите тормозные колодки, закрутите фиксирующий винт и зажим.

Проверка системы.

Как и с любой работой, убедитесь, что все функционирует как надо, прежде чем отправляться с серьезную поездку. Более того, поездка с не прокачанными правильным образом тормозами может быть опасна и может привести к аварии и травме. Проделайте специально несколько проверочных остановок, чтобы убедиться, что в тормозной системе нет воздуха и что ваши колодки не покрылись тормозной жидкостью. Если вы не уверены в вашей работе на все 100%, обратитесь в ближайшую мастерскую для проверки.

Дисковые тормоза: все, что вам нужно знать

Невозможно избежать неизбежного прогресса технологий в мире велосипедного спорта. Как и во всех аспектах современной жизни, скромный велосипед в последние несколько лет навязывается все больше и больше революционных идей, чем когда-либо прежде. Теперь мы привыкли к электронному и беспроводному переключению передач от SRAM Red eTap (который надежно работает, прежде чем кто-либо упомянет Mavic Zap), карбоновым рамам весом менее 700 граммов, компонентам, напечатанным на 3D-принтере, и, конечно же, дисковым тормозам.

Дисковые тормоза, когда-то являвшиеся резервом горных велосипедов, в дорожном сообществе постоянно росли в количестве. Когда компания Giant представила свою новую линейку карбоновых велосипедов Defy для выносливости в 2016 году, не было видно ни единого ободного тормоза, как и в случае с новой BMC Roadmachine. Ожидайте увидеть больше производителей, которые последуют их примеру, поскольку большинство известных брендов уже предлагают воплощения дисковых тормозов своих топовых предложений.

Тем не менее, как и в давних дебатах между Shimano и Campagnolo, для каждого диска райдера-профессионала существует одинаковое количество яростных антидисковых технологий.Инцидент с участием гонщика Movistar Фран Вентосо, тяжелые травмы которого, как полагают, были вызваны диском в Париже-Рубе, привели к тому, что руководящий орган этого вида спорта, UCI, приостановил испытание дисковых тормозов в профессиональном пелотоне, высветил разногласия. .

Неуверенность может окружать будущее технологий в профессиональном спорте, однако факт остается фактом: вариант с дисковыми тормозами, вероятно, будет одним из первых пунктов списка, который мы должны рассмотреть при следующей покупке. Главное, чтобы вы были должным образом проинформированы, чтобы вы могли выбрать правильный вариант, соответствующий вашим потребностям.

Ободные тормоза и дисковые тормоза: в чем разница?

Все велосипедные тормоза предназначены для прижимания создающей трение тормозной колодки к тормозной поверхности вращающегося колеса с помощью ручного рычага. По мере увеличения давления на тормозной рычаг увеличивается сила трения. Это работает в сочетании с захватом шины, чтобы замедлить велосипед.

>>> Велосипеды с дисковыми тормозами быстрее?

Разница между ободным и дисковым тормозами заключается в том, где и как тормозная сила прилагается по отношению к колесу велосипеда.Традиционные ободные тормоза, как следует из их названия, основывают тормозное усилие на внешнем крае колеса. Дисковый тормоз фокусирует силы на меньшем роторе, расположенном ближе к центру колеса.

Каковы преимущества дискового тормоза?

Мощность

Дисковые тормоза генерируют невероятное тормозное усилие, обычно намного большее, чем необходимо для надлежащей остановки дорожного велосипеда. Это позволяет водителю прикладывать гораздо меньшее усилие к рычагу до того, как велосипед остановится.Меньшая сила рук приводит к снижению мышечной усталости, особенно при более длительных спусках.

Мощность дискового тормоза также можно настроить, заменив дисковый ротор (металлическую тормозную поверхность) на роторы разных диаметров. Более крупный ротор означает более мощный тормоз, полезный для более крупных гонщиков или более тяжелых мотоциклов.

Модуляция (управление)

Нажатие на тормозной рычаг ободного тормоза с определенной силой может привести к совершенно противоречивым результатам. Когда вы нажимаете на рычаг, оборудованный дисковым тормозом, результирующая тормозная сила становится более стабильной.Эта надежность позволяет точно судить, сколько силы нужно приложить, чтобы добиться ожидаемого результата. Таким образом, несмотря на то, что легче заблокировать колесо с помощью дискового тормоза, обратная связь на рычаге означает, что у вас гораздо меньше шансов сделать это.

>>> Что на самом деле думают профи о дисковых тормозах? (видео)

Сторонники дисковых тормозов часто заявляют, что дисковые тормоза действительно делают вас быстрее, поскольку технически вы можете тратить меньше времени «на тормоза», позволяя вам тормозить позже перед поворотом и увеличивая время, затрачиваемое на более высокие скорости.

Надежное торможение при любых погодных условиях

При включении ободного тормоза в сырую погоду может возникнуть задержка в доли секунды, прежде чем вы начнете замедление. Эта задержка происходит из-за того, что тормозная колодка вытесняет воду и дорожную грязь с обода, чтобы обеспечить достаточный контакт и трение. Таким образом, фактическое тормозное усилие, которое вы прикладываете на сухой дороге, может не остановить вас на мокрой дороге. Если у вас карбоновые диски, может потребоваться сила самого Шварценеггера, чтобы остановить вас. Расположение дискового ротора плюс обычно защищенное положение суппорта обычно очень мало влияет на характеристики диска во влажную погоду.

Механические и гидравлические дисковые тормоза

Хотя не все дисковые тормоза работают одинаково, описанные выше преимущества в большей степени применимы ко всем дисковым тормозам. На самом базовом уровне все они оснащены поршнями, которые толкают одну или обе тормозные колодки на ротор. Различия заключаются в том, как усилие рычага передается на суппорт и тормозной ротор.

>>> Как правильно пользоваться тормозами (видео)

С одной стороны, у нас есть тормоза с тросовым приводом, иногда называемые механическими дисковыми тормозами.Они работают так же, как ободные тормоза, полагаясь на стальной трос в оплетке для перемещения поршней. Плюс этой конструкции в том, что она работает вместе с вашими обычными переключателями, совместимыми с ободным тормозом. Как и ободные тормоза, они могут страдать от загрязнения кабеля и, как известно, их сложно настроить без трения.

В отличие от гидравлических дисковых тормозов в качестве средства приведения в действие используется герметичная, заполненная жидкостью система. Это обеспечивает высочайший уровень стабильности торможения за счет уменьшения трения и того факта, что обе тормозные колодки могут вставляться и выкатываться по мере необходимости.Обратной стороной является значительная стоимость специальных рычагов переключения передач и системы, а также сопоставимое отсутствие простоты для домашней механики.

Обслуживание дисковых тормозов

Те из вас, кто немного занимается бездорожьем, могут просто знать, что у каждого есть свой собственный опыт, как хороший, так и плохой, когда дело доходит до обслуживания дисковых тормозов. Полностью герметичный гидравлический тормоз требует минимального ежедневного обслуживания, так как вероятность загрязнения или обрыва кабеля значительно ниже.Гидравлические системы также очень умно регулируются для тормозов, поэтому вам не нужно наматывать регуляторы ствола или повторно натягивать тросы.

>>> Как настроить тормоза (видео)

Иногда тормоз может стать губчатым и не реагировать, обычно из-за крошечных пузырьков воздуха, захваченных в системе. Для этого необходимо удалить воздух из тормоза, а в некоторых случаях для этого требуются специальные комплекты и инструменты для удаления воздуха. В общем, для установки дискового тормоза требуются инструменты, которые широко используются в других аспектах езды на велосипеде.Даже шлицевой ротор Shimano затягивается с помощью обычного кассетного инструмента.

Следует учитывать эксплуатационные расходы различных систем, в первую очередь за счет расходных материалов, таких как тормозные колодки. Если вы постоянно не ездите по мокрой и песчаной дороге, колодки для дисков обычно служат дольше, чем колодки для обода. Частично это связано с увеличением мощности, позволяющей изготавливать дисковые колодки из более прочного изнашиваемого состава. Когда они все же нуждаются в замене, затраты значительно выше, чем на ободные тормоза.Подушечки Shimano стоят примерно в три раза дороже, чем аналогичные ободные колодки.

Что сделали дисковые тормоза в таблице проектирования велосипедов?

Сквозные оси важны для уменьшения износа тормозов

Изменение положения тормозного суппорта освободило конструкторов от ограничений, накладываемых ободным тормозом, и привело к раздуванию шин и ширине обода. Мы больше не ограничены 25-миллиметровой шиной, а многие бренды приближаются к 28-30 мм. Это приводит к заметному увеличению комфорта езды и улучшает сцепление шины с дорогой.

>>> Неужели широкие шины действительно быстрее?

Даже несмотря на то, что рамы дисков усилены там, где теперь сосредоточены большие тормозные силы, материал может быть удален из более значительных областей, таких как середина перьев сиденья. Тонкие профили перьев сиденья позволяют добиться большего соответствия конструкции рамы.

Конечно, выгодно отодвинуть тормозную поверхность от обода. При срабатывании ободного тормоза обод колеса неизбежно изнашивается. Со временем этот износ может радикально снизить прочность и безопасность колес.Дисковый тормоз отодвигает колодки от обода, позволяя разработчикам колес сконцентрироваться на создании аэродинамических ободов и надежно удерживать шину. Кроме того, отсутствие нагрева обода означает меньшую вероятность повреждения шины или камеры.

>>> Наконец-то раскрыты дисковые тормоза Campagnolo

Одна область, которая оказалась головной болью с появлением дисков, — это отсутствие единообразия дизайна. Крепление ротора, например, имеет марки, разделенные на традиционное крепление с шестью болтами и шлицевые крепления Shimano.То же самое можно сказать и о креплении суппорта — используются I.S., опора для стойки и новое плоское крепление.

Система сквозных осей, позаимствованная у наших внедорожных собратьев, обеспечивает более надежное крепление колес, снижает трение тормозов и повышает безопасность, но все же есть споры о том, какой диаметр выбрать. Последнее, что вы хотите, — это купить Betamax с дисковыми тормозами.

Нужно ли мне покупать другой комплект колес?

Для дисковых тормозов требуется ступица другой конструкции

Боюсь, здесь снова плохие новости.Чтобы использовать дисковые тормоза, вам понадобится ступица, отличная от ступицы на стандартных колесах с ободными тормозами, чтобы разместить ротор. Хорошей новостью является то, что все больше и больше компаний выводят на рынок диски для конкретных дисков, поэтому существует множество вариантов.

И даже лучше, хотя в прошлом многие из этих колес были просто клонами своих собратьев с ободными тормозами (даже с сохранением тормозной поверхности), большинство новых колес с дисковыми тормозами разрабатываются с учетом потребностей дисковых тормозов.

Безопасны ли дисковые тормоза?

Травма Фрэн Вентосо на этапе Париж-Рубе затормозила испытание UCI (Фото: Сунада)

В 2016 году UCI санкционировал использование дисковых тормозов на самом высоком уровне после испытаний во время определенных событий в 2015 году. Однако это было приостановлено 14 апреля из-за серьезных травм, полученных Фран Вентосо из Movistar в Париж-Рубе, которые, как полагали, были вызвано диском на задней части велосипеда, принадлежащего гонщику на Лампре-Мерида.

Многие профессиональные райдеры по-прежнему обеспокоены горячими, острыми дисками в пелотоне в случае нагромождения. Но большинство согласны с тем, что риск для любителей значительно ниже. Действительно, преимущества дисковых тормозов для гонщиков вне соревнований, в основном лучшая модуляция и тормозные характеристики на мокрой дороге, перевешивают риски травм от самих дисков.

Могу ли я участвовать в гонках с дисковыми тормозами?

Дисковые тормоза по-прежнему запрещены на внутренних гонках в Великобритании (Фото: Энди Джонс)

До того, как UCI вмешался и приостановил использование дисковых тормозов в шоссейных гонках, ряд команд экспериментировали с дисками, включая пионеров маржинального успеха, Team Sky, с тех пор, как они дебютировали с командой Roompot на прошлогоднем Eneco Tour. .В этом году на гонке Paris-Roubaix, несмотря на победу аутсайдера по ободным тормозам, и Lampre, и Direct Energie оснастили все свои команды исключительно дисковыми тормозами.

Однако на бытовом уровне все немного больше черного и белого. Несмотря на то, что British Cycling разрешено участвовать в соревнованиях по велокроссу и маунтинбайку, в настоящее время не планирует разрешать использование дисковых тормозов во внутренних шоссейных гонках. Итак, если вы планируете участвовать в гонках по шоссе в Великобритании, ободные тормоза по-прежнему остаются единственным вариантом.

Что еще мне следует знать?

Насколько хорошо и безопасно велосипед тормозит, не обязательно зависит от того, какие тормоза установлены на борту.Для большинства из нас современный ободной тормоз более чем способен обеспечить мощность, необходимую для остановки. Следует учитывать и другие факторы. Прямо там есть ваш выбор покрышек. Когда вы полагаетесь на два крошечных кусочка резины размером с почтовую марку, которые удерживают вас в вертикальном положении, сцепление с дорогой имеет первостепенное значение. Когда вы нажимаете на тормоз и колесо блокируется, вы преодолеваете трение, создаваемое шиной, и сцепление с дорогой теряется.

Очевидно, что как гонщики мы не хотим шин с большим трением, которое могло бы отрицательно повлиять на нашу езду.Но если выбор шины позволяет тормозным силам слишком быстро преодолевать трение при использовании ободного тормоза, использование дискового тормоза усугубит эти проблемы. В этом случае дисковые тормоза могут создать проблемы с контролем и безопасностью.

Стоит ли покупать велосипед с дисковыми тормозами?

Подавляющее большинство брендов теперь имеют велосипеды с дисковыми тормозами где-то в их диапазоне

Пока вопрос о будущем дисковых тормозов в профессиональном шоссейном пелотоне остается под вопросом, для многих гонщиков-любителей главный вопрос не в том, «если», а «когда» они купят шоссейный велосипед с дисками.Преимущества дисковых тормозов с их улучшенным управлением и надежностью показывают, что система, безусловно, имеет свои достоинства. По мере того, как большинство крупных компаний подключаются к дискам, неизбежно также, что улучшения и стандартизация будут происходить быстро и в полном объеме.

>>> Еженедельный велосипед года в номинации «Велосипедный спорт»: лучший шоссейный велосипед с дисковым тормозом

Это, как мы надеемся, означает, что сторонники более не станут бета-тестерами новой технологии. Конечно, ободные тормоза по-прежнему живы и работают, их легкий вес, простота обслуживания и уровни мощности более чем подходят для большинства.Имея это в виду, гонщикам, предпочитающим более традиционную эстетику, не стоит отчаиваться.

Как установить дисковые тормоза на горный велосипед — с изображениями

Дисковые тормоза на горных велосипедах увеличивают расходы. 18 лет назад, когда я купил свой первый горный велосипед, одним из основных соображений при покупке было то, сколько он будет стоить. Не зная об этом, я на самом деле купил довольно хороший для того времени байк — Gary Fisher Marlin. Это был хардтейл с 26-дюймовыми колесами и ободными тормозами.

Потом я проехал на этом байке два сезона и сэкономил немного денег на некоторые обновления. Первыми покупками стали новые рукоятки и гидравлические дисковые тормоза Juicy 7.

Дисковые тормоза на МТБ лучше, чем V-образные тормоза?

Я до сих пор помню, как покупал эти тормоза, задаваясь вопросом: «А оно того стоит?». И остановились бы они лучше? Меня убедила тестовая поездка на МТБ из местного магазина. Дисковые тормоза на МТБ намного лучше! На горном велосипеде более широкие обода, воздействие воды / грязи и растяжение троса снижают эффективность ободного тормоза.

Могу ли я установить дисковые тормоза на

ЛЮБОЙ горный велосипед ?

NO -К сожалению, некоторые рамы, вилки и колеса препятствуют установке дисковых тормозов. Но многие велосипеды можно модернизировать… Ниже приведены ключевые моменты, на которые следует обратить внимание.

Рама и колесо MTB для дисковых тормозов

-Какая рама MTB необходима для дисковых тормозов

Рама должна иметь точки крепления дисковой тормозной системы на заднем колесе. Два отверстия будут расположены на стороне, противоположной приводной системе (цепь и шестерни).Эти вложения называются IS Mounts.

-Какие вилки МТБ принимают дисковые тормоза

Большинство вилок с подвеской имеют опоры стоек, необходимые для дисковых тормозов. Они будут иметь резьбу для крепления болтов суппорта.

-Колеса специально для дисковых тормозов?

Ступицы передних и задних колес должны быть совместимы с дисковыми тормозами. Используются две системы:

  • Shimano Center Lock — с шлицем на ступице колеса, который принимает тормозной диск (ЧАСТО НАЗЫВАЕТСЯ РОТОР) и фиксируется на месте стопорным кольцом.
  • Ступицы с 6 болтами — в которых есть 6 фрезерованных отверстий под болты с резьбой для крепления тормозного ротора.

Различные типы дисковых тормозов — выбор

Дисковые тормоза для велосипедов продаются разных размеров. Общие размеры:

  • 140 мм
  • 160 мм — рекомендуемый размер для новичка.
  • 180 мм
  • 203 мм
Размеры дискового тормоза и расположение болтов для МТБ

Сколько стоят дисковые тормоза для горного велосипеда

Я бы выделил около 100 долларов.Это предполагает, что у вас есть инструменты. Вы, вероятно, могли бы установить дисковые тормоза с помощью универсального инструмента, если бы он содержал набор гаечных ключей TORX и шестигранных ключей.

Я был действительно СЧАСТЛИВ за последние 1200 миль (и бега) с гидравлическими дисковыми тормозами марки TEKTRO Auriga . (Ссылки на Amazon для цен и обзоров)

Чтобы дать вам диапазон цен, механические дисковые тормоза низкого уровня будут стоить 48 долларов за полный комплект, а высококлассный групсет Shimano XTR Brake будет стоить 450 долларов.

Инструменты, необходимые для установки дискового тормоза

Я предполагаю, что дисковая тормозная система, которую вы купите, предварительно собрана, а в тормозных магистралях нет воздуха.

  • Отвертки — крепление рычагов к рулям
  • Набор шестигранных отверток — крепление дисковых роторов и суппортов — обычно 5 мм.
  • Набор отверток Torx — крепление болтов диска ротора T25 является обычным.
  • Динамометрический ключ — для правильной затяжки болтов диска и суппорта.
  • Чистая тряпка и изопропиловый спирт — чистящий ротор.
  • Боковые кусачки — обрезка застежек-молний
  • Резьбовой фиксатор — для фиксации болтов ротора
  • Гнездо с кольцевым замком — необязательно при установке роторов Shimano Centerlock

Стенд для ремонта велосипедов превращает эту работу в SNAP. Я настоятельно рекомендую подставку для ремонта ручного велосипеда (Ссылка на мой обзор) Эта подставка для ремонта велосипеда портативна, стабильна и стоит очень дорого.

Этапы установки дисковых тормозов на горный велосипед

1.Снимите ободные тормоза (V-образные тормоза) и рычаги рулевой тяги.

2. Снимите переднее колесо.

ВАЖНАЯ ИНФОРМАЦИЯ : При обращении с дисковыми тормозами старайтесь поддерживать ЧИСТЫЕ тормозные колодки и диски ротора. Рекомендуются перчатки, рекомендуется протирать все изопропиловым спиртом.

3. Тормозной ротор будет иметь этикетку с указанием направления вращения на поверхности ротора. Дважды проверьте это правильно.

Дисковые тормоза на 6 болтов для МТБ

4.С помощью системы из 6 болтов затяните все болты, затем открутите все 6 болтов — — оборота (ослабьте). Ротор не должен касаться ступицы колеса.

5. Ослабив ротор, поверните его по часовой стрелке настолько, насколько позволяют отверстия для болтов (он мало поворачивается). Эта «синхронизация» снижает вероятность срезания болтов.

6. Удерживая ротор в синхронизированном положении, вручную затяните болты по схеме звезды.

7.Выравнивание тормозного ротор ступицы и прикрепить с помощью 6 болтов или центра стопорного кольца. Для роторов с 6 болтами используйте фиксатор резьбы, если он еще не применен к резьбе болтов. Резьбовой фиксатор обычно окрашен в синий цвет. МОМЕНТ ДЛЯ ПРАВИЛЬНЫХ ТЕХНИЧЕСКИХ ДАННЫХ 4-6 Нм

8. Затяните болты в ЗВЕЗДНОМ порядке. Это позволяет избежать изгиба и смещения ротора на присоединительном фланце.

Характеристики крутящего момента дискового тормоза MTB

9. Протрите ротор чистой тряпкой, смоченной спиртом или очистителем для тормозов.Прочтите эту статью КАК ЧИСТИТЬ ДИСКОВЫЙ ТОРМОЗ ЗДЕСЬ для более подробной статьи

10. Присоедините переднее колесо к вилке.

11. Выберите передние суппорты, они будут иметь более короткие гидравлические тормозные магистрали.

12. Снимите проставки суппорта (обычно красную пластиковую деталь между колодками дискового тормоза).

ПРИМЕЧАНИЕ : Рекомендуется устанавливать проставки всякий раз, когда ротор снимается с суппорта.Тормозные суппорты очень легко растянуть, что затрудняет повторную установку колеса / ротора.

13. Наденьте суппорты на диск ротора и совместите точки крепления. Слегка прикрепите два болта — плотно, но не туго. Вы хотите, чтобы штангенциркуль держали, но можно было двигать вручную.

14. Проведите гидравлические тормозные магистрали до ЛЕВОЙ СТОРОНЫ ручек. Передний тормоз всегда крепится с ЛЕВОЙ СТОРОНЫ.

15.Проложив стропу, прикрепите рычаг тормоза к рулям свободно.

16. Слегка нажмите на рычаг тормоза и прокрутите колесо 2–4 раза. Это выравнивает суппорт относительно дискового тормоза.

17. Теперь пора достать динамометрический ключ и отрегулировать его крутящий момент. Обычно требуется шестигранник на 5 мм, а типичный крутящий момент составляет 75–85 фунтов-силы или 8,5–9,5 Нм. ЗАТЯНИТЕ БОЛТЫ СУППОРТА

18. Прокрутите колесо, чтобы оно свободно вращалось.Даже если он и натирает, я обнаружил, что возвращаюсь после тестовой езды на байке, и точная настройка лучше.

После установки тормозов я люблю проехать на велосипеде полмили или около того. Тормозные колодки должны быть «притерты», и любой скрип или трение исчезнут. Раньше я тратил кучу времени на регулировку тормозов во время установки и обнаруживал, что скрипы повторяются после езды.

19. При необходимости удерживайте тормозные магистрали на вилке и раме с помощью стяжек.Отрежьте дополнительную завязку-молнию.

20. Установите тормозной рычаг под подходящим углом и затяните.

Тормоза передние дисковые в комплекте!

Перед тестовой поездкой я всегда рекомендую сделать тест на падение / отскок. В общем, поднимите велосипед на 4-6 дюймов и подпрыгивайте, прислушиваясь к новым гремучим гремучим звукам. Возьмите отвертку или шестигранный ключ, который подходит к тормозному рычагу, и точно настройте положение тормозных рычагов.

Переезд на задние дисковые тормоза — примерно такая же процедура.

1. Снимите заднее колесо и прикрепите тормозной ротор, как описано на переднем колесе.

Не забудьте затянуть болты по схеме ЗВЕЗДЫ, используя жидкость для фиксации резьбы. Это тормоза, над которыми вы работаете — подумайте о безопасности.

2. Неплотно прикрепите суппорт и проложите тормозную магистраль. При прокладывании задней тормозной магистрали до руля требуется немного осторожности. Обычно линия проходит вдоль нижнего перья, вверх по подседельной трубе и под верхней трубой к рулю.

3. Свободно прикрепите тормозной рычаг к ПРАВОЙ СТОРОНЕ руля.

4. Затяните болты суппорта, используя ту же процедуру, что и суппорт передней вилки.

5. Затяните тормозной рычаг на руле.

6. Застегните тормозные магистрали в положение, позволяющее перемещать руль.

ПРОЙДИТЕ и отрегулируйте рычаги по мере необходимости во время езды в безопасной зоне.

Как отрегулировать гидравлические дисковые тормоза на горном велосипеде

Первым делом диагностика трения дискового тормоза.Если часто снимать колесо и тратить немного времени на повторную установку, то натирание колеса устраняется. Быстро и просто — никаких инструментов не требуется.

Если трение ротора незначительное, поставьте велосипед на подставку для велосипеда и прокрутите колесо с фонарем за задними подушками. Это называется «подсветкой». Обычно вы видите, что штангенциркуль немного смещен по центру.

Ослабьте болты суппорта и, удерживая рычаг тормоза, повторно затяните болты суппорта. Прокрутите колесо при подсветке.

Если трение продолжается, ослабьте ОДИН болт суппорта и слегка отрегулируйте положение суппорта, КОГДА колесо вращается.Когда трение исчезнет, ​​повторно затяните до правильной спецификации.

Преимущества дисковых тормозов на горном велосипеде

  • Ободные тормоза забрызгиваются грязью и водой и теряют большую часть своей тормозной способности. Это может быть довольно страшно, лететь под гору и терять контроль над собой. Дисковые тормоза подняты вверх и далеко от земли, шина фактически разбрызгивает грязь и воду от центра колеса.
  • Кроме того, если ротор все-таки намокнет, сосредоточенная сила, приложенная суппортами, быстро вычистит ротор.
  • Дисковые тормоза обеспечивают большую модуляцию торможения с меньшим усилием рычага.
  • Дисковые тормоза не подвержены воздействию погнутого обода или отклонения колеса.
  • Дисковые тормоза регулируются автоматически и не требуют регулировки, пока не придет время заменить колодки.
  • Изогнутый ротор дешевле и быстрее заменяется по сравнению с колесом и ободом.

Дисковый тормоз для горного велосипеда МОДУЛЯЦИЯ — это плавное поступательное торможение. Это позволяет с легкостью контролировать интенсивность торможения.Другими словами, это было бы линейное применение останавливающей силы — никакого захвата.

Рекомендуемые марки дисковых тормозов

Думаю, я насчитал 8 различных марок дисковых тормозов МТБ. Я бы остановился на бренде, который легко поддерживать и у которого есть легкодоступные детали. Три крупных бренда:

Shimano — мой любимый бренд. Как и многие компоненты велосипеда, вы можете купить комплект тормозов, в который входит все необходимое для установки дисковых тормозов. Обычно это дешевле, чем пытаться собрать все части вместе.
Shimano продает широкий ассортимент дисковых тормозов.

Самые простые тросовые / механические дисковые тормоза называются Tourney, а полный комплект велосипеда будет стоить около 72 долларов. Но я бы не рекомендовал это. Вы потратите часы на регулировку натяжения троса.

Хороший гидравлический тормозной комплект начального уровня от Shimano называется DEORE M6000. Приблизительно за 150 долларов они не самые дешевые, но и далеко не самые дорогие. Например, Shimano XTR Disc Brake Groupset будет стоить около 450 долларов.

TEKTRO Эти ребята были для меня новичком пару лет назад. Вот такие тормоза пришли на мой Specialized Camber, отлично поработали. Я настоятельно рекомендую TEKTRO, если у вас ограниченный бюджет.

Вы можете получить полный групсет (включая передние и задние диски, суппорты, рычаги и болты) на Amazon. Гидравлические тормоза 160 мм Tektro (ССЫЛКА на AMAZON)

SRAM — Сначала я начал с тормозов SRAM Avid Juicy. Мне они понравились, и я бы сказал, что модуляция тормоза, вероятно, была немного лучше, чем у Shimano.

К сожалению, я потратил много времени на прокачку тормозов SRAM. Позже я узнал, что это нормально для SRAM, и с тех пор, как я перешел на другие марки, я не прокачивал дисковые тормоза MTB. Только подумайте, как часто вы прокачиваете тормоза на своей машине? — НИКОГДА

Остановка — последнее слово

Если ваш велосипед совместим, переход на гидравлические дисковые тормоза — это супер-апгрейд. Менее чем за 100 долларов вы можете получить групсет Tektro, обладающий отличной тормозной способностью и удовольствием немного покоробив свой MTB.

Как установить, отрегулировать и обслуживать дисковые тормоза на велосипеде


Ранее мы рассматривали уход за ободными тормозами, а теперь пришло время взглянуть на тормоза, которые медленно захватывают мир.

Дисковые тормоза раньше использовались исключительно горными велосипедами, но теперь вы найдете их на велосипедах с упором, детских велосипедах и даже на некоторых высококлассных велосипедах BMX.

Этот пост может содержать партнерские ссылки, за которые мы можем взимать небольшую комиссию без каких-либо дополнительных затрат, если вы совершите покупку.Узнать больше.

Одна из вещей, о которых беспокоятся многие люди, — это их обслуживание. Дело в том, что они несложные, как и все, что связано с обслуживанием велосипеда, не торопитесь, и все будет в порядке.

Дисковые тормоза, независимо от стиля велосипеда, бывают двух основных разновидностей. Вы получите механические дисковые тормоза или гидравлические дисковые тормоза.

Как настроить механические дисковые тормоза

Механические дисковые тормоза — это дисковые тормоза, в которых используется трос для стягивания поршней.Многие люди думают, что это устаревшая технология по сравнению с гидравлическими дисковыми тормозами, но если вы потратите время на правильную настройку тормозов, вы, вероятно, не совсем согласитесь с ними.

У механических дисковых тормозов есть свои преимущества. Если вы живете в холодном месте, вас не ожидает замерзание гидравлической жидкости в неподходящий момент. Если вы зацепили кабель, его легче закрепить в глуши, чем гидравлический шланг, и проще упаковать запасные части.

Единственное, что вы должны помнить, это то, что рычаги шоссейного велосипеда и рычаги горного велосипеда не имеют одинаковой тяги троса.Затем вам нужно убедиться, что вы приобрели конкретный шоссейный или горный велосипед с механическим тормозным суппортом.

Существует быстрый и простой способ установить механические дисковые тормоза на ваш велосипед. Он может не дать вам идеальной настройки на миллиметр, и для этого вам придется прочитать руководство производителя.

Причина, по которой мы не можем углубляться в детали, заключается в том, что мы получаем механические дисковые тормоза с одной фиксированной колодкой, а другие — с двумя подвижными колодками. Если вы хотите облегчить себе жизнь, приобретите механические дисковые тормоза с двумя подвижными поршнями / колодками.

Самый простой способ начать — это установить кабель в соответствии с инструкциями производителя; он не должен быть плотным; этому просто нужно научить. Начните затягивать болты суппорта, крепящие тормоз к раме.

По мере того, как вы приближаетесь к ним, когда вы затягиваете, удерживайте рычаг тормоза, когда вы затягиваете, тогда колодки должны удерживать ротор в центре. Затяните болты и отпустите тормоз, в большинстве случаев это поможет вам катиться.

Как мы уже говорили, это, вероятно, проще, чем вы думали.

Лучший механический дисковый тормоз для шоссейных велосипедов

TRP Spyre


В TRP Spyres используются сдвоенные подвижные поршни. Это помогает им лучше прикусить, и после того, как они прижаты, они будут работать так же хорошо, как и многие гидравлические тормоза, а ваши колодки должны изнашиваться намного более равномерно.

Они также бывают двух типов: стандартная версия для крепления на стойке и версия для плоского крепления. Просто убедитесь, что вы выбрали правильный набор для своего велосипеда.

Лучший механический дисковый тормоз для горных велосипедов

TRP Spyke


Чтобы соответствовать Trp Spyre, TRP также имеет Spyke.TRP Spyke почти такой же, как Spyre.

Основное отличие состоит в том, что он разработан для работы с натяжением троса рычага горного велосипеда, а не с тяговым рычагом дороги.

Гидравлические дисковые тормоза

Гидравлические тормоза обладают большей тормозной способностью, чем механические дисковые тормоза, но только при правильной настройке. Их сложнее установить, чем тросовые тяговые диски, в основном потому, что вам придется разрезать шланг, чтобы получить шланг нужной длины, а затем прокачать тормоз.

Дисковые тормоза поставляются с маслинами и зажимами, которые вам понадобятся, чтобы отрезать шланг, а затем снова прикрепить его к рычагу. Также стоит отметить, что в гидравлических дисковых тормозах используются масла двух видов. Вы получаете минеральное масло и получаете DOT.

DOT может быть неприятным, и вы не хотите проливать его ни на что, что сложно, если вы впервые режете шланги, может быть проще убедиться, что вы покупаете тормоза, в которых используется минеральное масло.

Shimano использует минеральное масло, а их тормоза легко настраиваются и режутся, поэтому я начну с этого.

Дорожные велосипеды, гравийные велосипеды или кроссовые велосипеды с гидравлическими шлангами также очень похожи.

После установки шлангов это очень похоже на регулировку механических дисковых тормозов. Удерживая рычаг тормоза, затяните болты.

Лучший гидравлический дорожный дисковый тормоз

Shimano 105


Shimano 105 обеспечивает отличную производительность по доступной цене. После того, как вы настроите набор из 105 тормозов, вам останется только гадать, как Ultegra и Dura Ace могут быть лучше.Они также являются одними из самых простых в установке дорожных гидравлических тормозов.

Лучший гидравлический дисковый тормоз для горных велосипедов

Shimano SLX


Тормоза Shimano SLX имеют много общего с тормозами более высокого класса XT. Главное отличие в том, что в вашем кошельке останется много сдачи.

Они оснащены регуляторами вылета без использования инструментов, что делает их отличным выбором, если у вас маленькие руки. Удерживающая сила, которую они приносят, больше, чем вам, надеюсь, когда-либо понадобится.

Держите тормоза в рабочем состоянии

Если вы едете по дороге или даже через дорогу, вы должны следить за тем, чтобы ваши роторы были чистыми. В дождливые дни при езде по дорогам на роторы может попадать дизельное топливо.

В конце концов, это загрязнит ваши колодки, и вы останетесь с очень раздражающим визгом и намного меньшей тормозной силой. Необычная протирание спиртовым спреем и тряпкой поможет сохранить ваши роторы в чистоте.

Также можно иногда вынимать подушечки и натирать их наждачной бумагой или о шероховатую стену., это поможет снять остекление от неправильного торможения, а также удалить загрязнения.

Я потратил на торговлю велосипедами гораздо больше времени, чем кто-либо мог бы разумно хотеть. За это время я хотел упростить использование велосипедного жаргона и маркетинга, чтобы помочь людям получить велосипед своей мечты.

Когда я не пишу о велосипедах, меня можно увидеть, когда я собираю байкпакет на односкоростных велосипедах или учу детей ездить на них.

Велосипедные тормоза | Типы тормозов | Руководство по покупке

На главную> Руководство по покупке: тормоза
В двух словах

Тормоза обеспечивают тормозное усилие, позволяя замедлить или остановить велосипед безопасно и в контролируемым образом.Это относится как к рычагам на стержнях, так и к тормозному механизму, который останавливает колесо. от поворота. В зависимости от вашего велосипеда и типа катания доступно множество различных вариантов. желаю сделать. Наше руководство по покупке поможет вам определить лучший стиль велосипедных тормозов.

Перейти к:

Когда на сцену вышли V-brakes, они произвели революцию в тормозных характеристиках обода для внедорожных велосипедов, туров и гибридные велосипеды.Хотя появляются все новые и новые модели этих велосипедов. оснащен дисковыми тормозами. V-образные тормоза по-прежнему обеспечивают фантастическое торможение. С двумя длинными руками, обеспечивающими рычаг, когда тормозной трос натягивается, мощности достаточно, и лучшие V-образные тормоза должны хорошо работать во всем, кроме самые грязные условия.

Как настроить V-образный тормоз Тормоза

V-brakes просты в установке и настройке, но убедитесь, что ваши тормозные рычаги совместимы — более длинная консоль тормозные рычаги и дорожные рычаги могут привести к снижению производительности.Большинство V-образных тормозов поставляются с тормозами картриджного типа. колодки, поэтому замена колодок настолько проста, насколько это возможно — снимите небольшой фиксирующий штифт или болт, выдвиньте старую колодку и замените новым — возможно, вам придется немного подправить кабель.

V-образные тормоза Shimano надежны, а одноразрядные V-образные тормоза Avid — это классика. Велокросс райдерам, стремящимся улучшить мощность, следует обратить внимание на предложения SRAM, которые разработаны для бесперебойной работы с тормозными рычагами с откидной штангой.


Что такое консольные тормоза?

Консольные тормоза устанавливаются так же, как V-образные тормоза, но с натянутым тросом между ними. вертикально, чтобы задействовать тормоза. Велосипедистам они нравятся, потому что они предлагают почти V-образный тормоз производительность, не забиваясь грязью. Консольные тормоза могут быть немного сложными в настройке, но проявите настойчивость, и вы получите отличный набор тормозов. Как и V-образные тормоза, колодки часто бывают картриджными, что делает их быстро и легко поменять.Если вы проводите зимние выходные в грязи, возможно, вы едете по гравию. велосипед с консольными тормозами. Сцена велокросса в Великобритании резко выросли в последние годы, и хотя многие новые кроссовые велосипеды оснащены дисковыми тормозами, старые модели все еще нести консольные тормоза. К счастью, Evans Cycles предлагает множество лучших консольных тормозов, которые обеспечит мощность и очистку от грязи.

Если у вас есть шоссейный гоночный мотоцикл и вы хотите немного быстрее остановиться и немного потерять веса, вы можете заменить стандартные тормоза суппорта чем-то новым.

Шоссейные велосипеды останавливаются с помощью суппортов, хотя дисковые тормоза теперь используются. становится популярным. Однако, если ваша рама предназначена для тормозов с суппортом, есть еще варианты для модернизации. эти. Если вы хотите ехать быстрее, вам поможет более быстрая остановка и пара хороших тормозных суппортов. обеспечивают мощное и надежное тормозное усилие в широком диапазоне условий.

Обычные суппорты и суппорты с прямым креплением — в чем разница?

Большинство тормозов велосипедных суппортов крепятся одним болтом в раме или на вилке и поставляются как один единица.Тем не менее, все чаще велосипеды поставляются с тормозами с суппортом прямого монтажа, где тормозной механизм шарниры, с двумя болтами крепления тормоза к велосипеду. В то время как обычные суппортные тормоза предлагают достаточное количество мощность, суппорты с прямым креплением могут предложить дополнительную мощность благодаря дополнительной жесткости, обеспечиваемой двумя точки крепления.

Если вы покупаете новые тормоза с суппортом для своего шоссейного велосипеда, проверьте, какая версия подходит для вашей рамы / вилки. Тормоза Shimano Dura-Ace — хороший пример хорошо работающих суппортов с прямым креплением.С дорожными шинами становясь шире, выпадение колеса из рамы или вилки может привести к застреванию шины между колодки — но большинство тормозов имеют небольшой кулачковый рычаг, который открывает тормоз, чтобы облегчить снятие колеса — не забудьте установите кулачок на место перед тем, как уехать!

Самые продаваемые тормоза с суппортом


Какие бывают основные виды дисковых тормозов?

Существует два основных типа велосипедных дисковых тормозов.В механических тормозах используется обычный рычаг, соединенный с тормозом. суппорт тросом. Они, как правило, намного дешевле, поскольку они менее сложные, но они не такие мощные, как гидравлические дисковые тормоза, и их также необходимо отрегулировать на растяжение троса и износ колодок. Гидравлический диск в тормозах используется рычаг, соединенный с поршнями (или суппортом) шлангом, содержащим несжимаемую жидкость, которая делает их намного более мощными.

В чем заключается самое большое преимущество велосипедных дисковых тормозов?

Использование велосипедных дисковых тормозов дает большое количество преимуществ, главным из которых является то, что они обеспечивают: управляемая и предсказуемая тормозная способность независимо от условий.Дисковые тормоза сейчас устанавливаются на всех велосипедах, включая шоссейные, велокроссовые, гравийные и гибридные, даже на некоторых детских велосипедах.

Какие еще преимущества использования дисковых тормозов велосипеда?

Дисковые тормоза на вашем велосипеде означают, что даже когда он мокрый, мощность торможения не снижается. Они также предлагают значительно улучшенная тормозная способность, поскольку может применяться гораздо большее количество механической силы. Потому что они используют металлический ротор, прикрепленный к ступице, а не тормозная поверхность на ободе, они не так быстро изнашиваются и позволяют использовать более легкие диски для конкретных дисков.

Гидравлические тормоза также автоматически компенсируют износ колодок, поэтому требуется только периодическое обслуживание. замена тормозной жидкости и новые колодки. Жидкость также служит для отвода тепла, вызванного торможением. трение, что означает, что они предлагают более предсказуемую мощность на длинных спусках. Количество поршней тоже имеет значение. Многие тормоза на спуске, такие как Avid Codes, используют две пары поршней вместо одной, чтобы увеличить сила даже больше, хотя и со снижением веса.

Роторы имеют большое влияние на тормозную мощность. Роторы большего размера предлагают гораздо большую мощность, но они тяжелее и может также затруднить плавное применение тормозной силы. Вам также необходимо убедиться, что вы получили правильный ротор, подходящий для ваших ступиц. В большинстве из них используется стандартный шестигранник, но в некоторых тормозах Shimano используется специальный центральный замок. ротор. В местном магазине Evans вы найдете нужные товары для вашего велосипеда.

Велосипедные дисковые тормоза

Велосипедные дисковые тормоза

Дисковые тормоза

data-matched-content-ui-type = «image_card_sidebyside» data-matched-content-rows-num = «4» data-matched-content-columns-num = «1» data-ad-format = «autorelaxed»>


Гидравлический дисковый тормоз.фото: Wikimedia Commons

Прочтите эту статью в связи с:

Почему дисковые тормоза?

Горные велосипеды впервые использовали консольные тормоза; во-вторых, тормоза прямого действия, которые позволяют избежать риска зацепить поперечный трос за узловатую шину. Но обода горных велосипедов часто бывают мокрыми, грязными и покоробленными, что создает проблемы с ободными тормозами.

Дисковые тормоза становятся все более популярными на горных велосипедах и становятся все более популярными для других велосипедов..

Джон Олсен, опытный гонщик и инженер на горных велосипедах (предоставивший фотографию слева), сообщает:

«Когда я получил свой первый работающий дисковый тормоз для горного велосипеда, преимущества на бездорожье были настолько ошеломляющими, что я менял каждый велосипед, который я передал им как можно быстрее. Конструкция ступицы, обода и спиц практически не изменилась, за исключением положений крепления дисков на ступицах ».

Для дорожных велосипедов преимущества дисковых тормозов не столь очевидны.В какой-то степени они являются модным заявлением, имитирующим автомобильную практику.

Но учтите: дооснащение дисковых тормозов без модификации рамы невозможно. Передний дисковый тормоз сильно нагружает вилку и может вырвать переднее колесо из дропаутов, если не используются специальные ступица и вилка.

Преимущества и недостатки дисковых тормозов

Преимущества

  • Дисковые тормоза с большими роторами сильны, хотя некоторые из них с маленькими роторами, предназначенные для дорожных велосипедов, менее эффективны.
  • Усилие рычага меньше, чем у лучших дисковых тормозов.
  • Дисковые тормоза не должны изгибаться над шиной, поэтому при выборе широких шин не требуется никаких компромиссов в конструкции.
  • На них мало влияет влажность.
  • Не забиваются грязью и снегом.
  • Они не подвержены повреждению обода и не искажены.
  • Они не рискуют повредить шину тормозными колодками или нырнуть под обод и заблокировать колесо.
  • Будучи внешними по отношению к ступице, они не предъявляют особых требований к смазке, таких как тормоз для каботажного судна, не подвергаются риску загрязнения смазочными материалами, такими как встроенный барабанный тормоз, или не перегревают ступицу на длинных крутых спусках.
  • Они также рассеивают тепло, не перегревая шину, что особенно важно при использовании в качестве тормозного механизма на спуске на тандемном или грузовом велосипеде.
  • Они не изнашиваются ободами — особенно это проблема в песке и грязи или с ободами из композитного углеродного волокна. Они не оставляют черную пыль (частицы износа) на ободах из алюминиевого сплава, чтобы они не попали вам на руки при снятии или замене колеса.
  • Допускаются модификации, которые не работают с ободными тормозами, например, светоотражающая лента по бокам обода; застежки-молнии в виде цепей для шин, оборачиваемых вокруг обода и шины.
  • Они позволяют заменять колеса с ободами разного размера на одной и той же раме, поэтому вы можете переключаться с тонких дорожных шин на толстые внедорожные шины, сохраняя при этом ту же высоту каретки.
  • Дисковые тормоза с гидравлическим приводом предотвращают «липкость» из-за трения кабеля.
  • Некоторые дисковые тормоза с гидравлическим приводом являются саморегулирующимися, чтобы компенсировать износ колодок и ротора.
  • Ротор легко заменяется в случае износа или повреждения. Адаптеры позволяют заменять большинство суппортов, даже тех, которые больше не производятся.
  • Некоторые велосипедные рамы имеют приспособления для дисковых тормозов, но не имеют приспособлений для установки ободных тормозов.

Недостатки

  • Передний дисковый тормоз очень сильно нагружает одну лопасть передней вилки, что требует более сильной и тяжелой вилки, что приводит к более неровной поездке с вилкой без подвески, а если вилка недостаточно жесткая, вызывает « тормозное управление » «.
  • Для дисковых тормозов
  • требуются специальные приспособления на раме и вилке, а также специальные ступицы.
  • Суппорт переднего дискового тормоза за лезвием вилки создает мощную силу, стремящуюся ослабить механизм быстрого освобождения и вытащить колесо из вилки.Для решения этой проблемы необходимы специальная ступица и вилка с отверстием, а не прорезью для оси.
  • Дисковые тормоза и связанные с ними детали обычно делают велосипед тяжелее, чем ободные тормоза. Это меньшая проблема с ободами из углеродного волокна, поскольку обода не обязательно должны быть предназначены для торможения.
  • Дисковые тормоза сложнее, дороже и труднее в обслуживании, чем ободные или барабанные. Это особенно верно в отношении дисковых тормозов с гидравлическим приводом, наиболее эффективных из них.
  • Некоторые дисковые тормоза цепкие. Эта проблема более вероятна, если между суппортами попала грязь.
  • Дисковый тормоз ограничивает свободу перемещения ступицы вправо или влево путем перестановки проставок на оси, так как это изменяет положение ротора. Суппорт нужно сдвинуть на такую ​​же величину. В этом случае колесо и рама не могут быть заменены другими.
  • Дисковые тормоза могут мешать работе багажных полок и крыльев.
  • Дисковый тормоз может предотвратить быструю замену колеса, если это необходимо гонщикам.(См. Комментарии Брюса Ингла ниже.)
  • Диск уязвимый и легко гнущийся. У других ступичных тормозов нет этой слабости. Как показано на фото справа, с велосипедными креплениями необходимо соблюдать осторожность.
  • Расстояние между фланцами ступицы часто уменьшается, что приводит к более слабому колесу. Более широкое расстояние между оверлоками может решить эту проблему за счет несовместимости и увеличения количества стандартов.
  • Может быть трудно избежать трения суппортов о ротор, когда тормоз не используется, что приводит к некоторому сопротивлению и шуму.
  • Дисковые тормоза воют на мокрой дороге (хотя на мокрой дороге они работают лучше, чем ободные).
  • Колодки изнашиваются быстрее, чем колодки ободных тормозов. Рекомендуется брать запасные колодки с собой в долгую поездку, особенно в грязных условиях. К счастью, заменить колодки относительно просто (впрочем, с металлическими колодками это не проблема.)
  • Диск сильно нагревается. При прикосновении к нему можно получить травму, а также расплавить близлежащие пластиковые или тканевые предметы. Необходимо соблюдать осторожность при использовании правильной тормозной жидкости с дисковым тормозом с гидравлическим приводом, чтобы она не закипала, что привело к потере торможения (см. Дополнительные комментарии ниже.)
  • Были жалобы на то, что дисковые роторы вызывают травмы при авариях (как и звездочки …).

В целом, дисковые тормоза лучше подходят для велосипедов с передней подвеской, которые ездят по грязи и снегу. Большой задний дисковый тормоз может служить хорошим тормозом на спуске на тандемном или грузовом велосипеде. Дисковые тормоза менее подходят для велосипедов, где важен легкий вес, а обод может выполнять двойную функцию как тормозной диск.

Заядлый велосипедист и настройщик велосипедов Брюс Ингл использует дисковые тормоза на фэтбайке, на котором он ездит зимой, но он также говорит…

Я озадачен привлекательностью дисковых тормозов для шоссейных велосипедов на данный момент, практически говоря. Я могу понять привлекательность простой замены колесных пар просто для изменения ширины шины без изменения внешнего диаметра и отсутствия необходимости в тормозных поверхностях с алюминиевым ободом, но дисковые тормоза воют, когда мокрые, и они лишь немного менее сводят с ума, чем цепной кожух, чтобы снять и заменить колесо . Я еще не сделал этого без рабочего стенда и инструментов, так как суппорт требовал повторной центровки при каждой замене заднего колеса.Ободные и барабанные тормоза не имеют этой проблемы, и их можно использовать с существующими наборами рам.

Я определенно не вижу дисковых тормозов для профессиональных гонок, так как они препятствуют 8-секундной замене колеса — вставка диска в узкую прорезь в суппорте требует некоторой ловкости, поэтому вы не можете просто вставить его на место.

data-matched-content-ui-type = «image_card_sidebyside» data-matched-content-rows-num = «4» data-matched-content-columns-num = «1» data-ad-format = «autorelaxed»>

Дисковый тормоз безопасности

Ротор дискового тормоза становится тоньше по мере износа.Тонкий ротор слаб и склонен к короблению или поломке. Если ротор большинства производителей имеет толщину менее 1,5 мм или имеет большую вогнутость, его следует заменить. Moment Industries указывает 1,7 мм, а Hayes — 1,52 мм. Подробности см. На веб-странице Аарона Госса по ссылке ниже. Он также продает более толстые роторы велосипедистам, не любящим вес.

Как уже было сказано, колодки тоже изнашиваются. Пределы износа различаются для разных колодок — проверьте данные производителя.

Толщина ротора не может быть измерена непосредственно с помощью обычного штангенциркуля из-за вогнутости.

Штангенциркуль (изображение Лукасбоша, из Wikimedia Commons)

Вам необходимо использовать штангенциркуль микрометра или вы можете сделать простой вспомогательный инструмент, отрезав и согнув спицу так, чтобы ее длина лежала ровно по обе стороны от ротора. Затем можно использовать штангенциркуль или цифровой штангенциркуль. Вычтите двойную толщину спицы, и вы получите результат измерения.

Штангенциркуль

(изображение Lucasbosch, из Wikimedia Commons)

Дисковые тормоза традиционно устанавливаются с левой стороны велосипеда.Некоторые мотоциклы имеют двойные дисковые тормоза, по одному с каждой стороны переднего колеса, но дополнительный вес для велосипеда нежелателен. Односторонний монтаж приводит к несбалансированной нагрузке на вилку, что может привести к проблемам с управлением и безопасностью. Нагрузка на вилку велика, поскольку тормозной момент воспринимается на относительно небольшом расстоянии от ступицы.

Как уже отмечалось, передний дисковый тормоз с суппортом в обычном положении за лезвием левой вилки оказывает сильное усилие, стремящееся вытащить ось ступицы из дропаута.Было окончательно показано, что чередование силы, направленной вверх от веса и вниз от тормоза, может ослабить быстродействие передней ступицы.

Амортизирующая передняя вилка и дисковый тормоз хорошо работают вместе, потому что вилка должна иметь ползунки большого диаметра (нижняя часть каждого лезвия вилки), а только левый ползун может легко выдерживать нагрузку от дискового тормоза. Тем не менее, передняя ступица со сквозной осью (та, где ось устанавливается в отверстия, а не в пазы) по-прежнему необходима, чтобы избежать возможности потери переднего колеса.Суппорт дискового тормоза, расположенный перед лезвием вилки, будет стремиться втягивать ось втулки внутрь вилки, а не из нее, но это необычно.

Было отозвано более 1 миллиона велосипедов Trek, у которых быстроразъемный рычаг может открываться более чем на 180 градусов и зацепляться за дисковый ротор, что приводит к выбросу колеса. (см. нашу статью об этом.) Эта проблема не ограничивается только велосипедами Trek. Рычаг также может цепляться за спицы колеса без дискового тормоза.

Передний барабанный тормоз или роликовый тормоз, для сравнения, также оказывает несбалансированную нагрузку на вилку, но не имеет тенденции вытаскивать колесо из дропаута.

Само собой разумеется, что трос к любому тормозу передней ступицы на вилке подвески должен быть проложен в корпусе, но кабель к тормозу передней ступицы с жесткой вилкой также должен быть проложен в корпусе, поскольку изгиб вилки во время торможения может затяните трос и заблокируйте тормоз.

На длинных спусках выделяется сильный нагрев, настолько сильный, что у дисковых тормозов первого поколения возникали проблемы с отказом из-за плавления клея на колодках и закипания тормозной жидкости.Shimano сделала все возможное, чтобы преодолеть эти проблемы, включая радиаторы на колодках и роторы с алюминиевыми сердечниками и охлаждающими ребрами. Shimano объясняет, что диски — это будущее карбоновых ободов, поскольку никто не нашел хорошего решения для ободных тормозов на ободах с карбоновыми тормозными поверхностями. Shimano удалось убедить UCI, который запретил диски на шоссейных велосипедах, изменить свою позицию после предоставления доказательств большого количества аварий, вызванных недостатками тормозов суппортов на карбоновых ободах.

Установка и обслуживание

Роторы дисковых тормозов доступны в нескольких размерах. Хотя можно смешивать и сочетать марки роторов и суппортов, размер ротора и суппорта должен совпадать. Роторы большего размера немного тяжелее, но легче рассеивают тепло и обеспечивают более сильное торможение. Роторы меньшего размера, обычно для «дорожных» дисковых тормозов, легче.

В большинстве механических дисковых тормозов используются те же тормозные рычаги с длинным тросом, что и в тормозах прямого действия.Подробная информация об этих тормозных рычагах находится здесь. Другие тормозные рычаги не натягивают достаточное количество троса, что приводит к слабому торможению. «Дорожные» дисковые тормоза, напротив, работают с обычными тормозными рычагами и рычагами комбинации тормоза и переключения передач.

Есть несколько распространенных способов прикрепления ротора к ступице. Распространенными являются ISO с 6 болтами, 3 болта Hope и 4 болта Rohloff. Некоторые старые модели больше не производятся, что затрудняет поиск ротора на замену для более старой ступицы. Втулки Shimano Alfine с внутренним зацеплением имеют фитинг дискового тормоза Centerlock.Фитинг Shimano Inter-M, используемый на втулках Shimano Nexus и Nexave, предназначен для Shimano Rollerbrake, а не для ротора дискового тормоза. Доступен адаптер от Cesur, Германия, для установки дискового тормоза на ступицу Nexus.

Также существуют разные способы крепления суппорта. Доступно большое количество адаптеров, что делает возможным множество комбинаций.

Центровка ротора и суппорта очень важна, поэтому ротор вращается свободно, за исключением случаев торможения. Хотя некоторые суппорты являются регулируемыми, есть небольшая гибкость в добавлении или удалении проставок с левой стороны ступицы для устранения неровностей колеса, зазора между выходами или линии цепи.

В целом, существует слишком много разнообразия дисковых тормозов, чтобы описывать их здесь, и разумнее всего использовать комбинации, предлагаемые производителями. Глава 11 7-го издания справочника Sutherland’s Handbook for Bicycle Mechanics очень подробно описывает дисковые тормоза, особенно многие типы фитингов и адаптеров. В любом хорошем веломагазине есть копия — также см. Ссылку ниже. У Джона Олсена есть хорошая техническая информация в книге High Tech Cycling , а часть книги, посвященная дисковым тормозам, доступна онлайн в качестве предварительного просмотра.(Но купите книгу — там еще и хорошего чтения!).

Регулировка

Колодки дискового тормоза необходимо отрегулировать как можно ближе к ротору, чтобы не натирать. Этого достигают три отдельные настройки.

Колесо должно быть оторвано от земли, чтобы оно вращалось свободно. Вы можете использовать рабочую подставку или просто повесить седло на крюк или на невысокой ветке дерева.

Прокрутите колесо и убедитесь в правильности вращения ротора. Даже слегка деформированный ротор будет удерживать форму подушек достаточно близко, без трения.

Гидравлические дисковые тормоза являются саморегулирующимися, но дисковые тормоза с тросовым приводом будут иметь регулировку винтом для точной настройки расстояния между колодками. Многие дисковые тормоза имеют только одну колодку, которая выдвигается, чтобы задействовать тормоз. Ротор изгибается, так что он прижимается к другой колодке. Перед окончательной регулировкой узла суппорта колодки предпочтительно отрегулировать для обеспечения наилучшего расстояния.

В тормозе с тросовым приводом грубая регулировка выполняется с помощью троса, как и с другими тормозами, но трос должен быть отрегулирован так, чтобы рычаг, который он перемещает, находился в полностью отпущенном положении.его не следует использовать для регулировки лопатки. Для этого будет регулировка диском или винтом. Отрегулируйте расстояние до минимума. После регулировки одна площадка может контактировать с ротором, в то время как другая имеет слишком большой зазор. Затем вы должны отрегулировать суппорт, чтобы выровнять расстояние с каждой стороны ротора.

Ослабьте болты, которые крепят узел суппорта к его креплению — не болты, которые обращены к середине велосипеда, а те, которые обращены вперед или вниз.Эти болты устанавливаются в отверстия с пазами, что позволяет менять положение суппорта в сборе. Отрегулируйте на глаз так, чтобы две колодки находились на одинаковом расстоянии от ротора. Или поместите тонкий предмет, такой как учетная карточка, между каждой колодкой и ротором, чтобы занимать пространство при нажатии на тормоз достаточно легко, чтобы удерживать его на месте, и затяните болты.

Для получения более подробной информации онлайн об установке и регулировке дисковых тормозов. см. ссылки ниже.

Ссылки

Статьи Шелдона Брауна и других


Спасибо Джону Олсену, Джастину Хаберу и Хэлу Чемберлину за помощь с этой статьей!

Если вы хотите сделать ссылку или добавить закладку на эту страницу, URL-адрес:
https: // www.sheldonbrown.com/disc-brakes.html

Последнее обновление: Джон Аллен

Как заменить колодки дискового тормоза на вашем велосипеде

Накладки дискового тормоза — это расходный компонент вашего велосипеда, и само собой разумеется, что важно поддерживать их в хорошем состоянии.

Торможение на малой мощности, пронзительный вой при торможении на сухой дороге (для них нормальный звук на мокрой дороге) или чрезмерный ход рычага могут быть симптомами износа или загрязнения колодок дисковых тормозов.

К счастью, их замена занимает пять минут, они дешевы и достаточно легкие, чтобы вы могли — и должны — всегда носить с собой запасной комплект, когда катаетесь, потому что нередко носить комплект на особенно длинном и грязном. поездка.

Это руководство применимо к дисковым тормозам как на шоссейных, так и на горных велосипедах, и, хотя в руководстве специально показаны тормоза Shimano, процесс почти идентичен для тормозов от SRAM, Tektro и других крупных производителей.

Как поменять колодки дискового тормоза на велосипеде

Инструменты для замены колодок дисковых тормозов

Для этой работы стоит приобрести канистру для очистки дисковых тормозов. BikeRadar / Immediate Media

  • Инструмент для выталкивания подушечек или отвертка с плоской / толстой / широкой головкой
  • Плоскогубцы, отвертка или шестигранный ключ подходящего размера
  • Ткань бумажная
  • Очиститель дискового тормоза
  • Запасные колодки

Шаг 1. Проверить на износ

Обязательно регулярно проверяйте тормозные колодки. BikeRadar

Снимите колесо с велосипеда и проверьте тормозные колодки на износ.

Очень важно регулярно проверять колодки — если они изнашиваются вплоть до опорной плиты, металл-металл контакта уничтожит тормозные диски очень быстро.

Если тормозные колодки изнашиваются к опорной плите, как это произошло здесь, вы будете очень быстро разрушить ваши роторы, которые могут быть очень дорогостоящим ремонтом. Бен Делани / Immediate Media

Будьте осторожны, чтобы не задействовать тормоза на этом этапе. Нажатие на тормозной рычаг после того, как вы сняли роторы дисков, может вывести поршни за их пределы и поставить под угрозу гидравлическую систему, вынуждая вас прокачать тормозной блок.

Следует заменять колодки, когда остается не более 1,5 мм тормозного материала. Если колодки в порядке, замените колесо и продолжайте движение. Если нет, выполните следующие действия.

Шаг 2: Снимите и очистите

Начните с того, что вставьте колодки в суппорт с помощью инструмента для толкания колодок или большой отвертки с плоским шлицем. BikeRadar / Immediate Media

Начните с того, что вставьте старые колодки в суппорт с помощью толкателя колодок или большой отвертки с плоской головкой.Вы должны сделать это на данном этапе, потому что установка новых колодок непосредственно на поршни может привести к их повреждению.

Убедитесь, что вы положили фиксирующий штифт / болт в безопасное место при установке новых колодок. BikeRadar / Immediate Media

Удалите систему удержания колодок — в некоторых тормозах используется шплинт, который можно снять с помощью плоскогубцев, в то время как у других будет шпилька с шестигранной или плоской головкой. В любом случае вам нужно удалить это.

Снимите колодки и пружины с помощью плоскогубцев.На этом этапе рекомендуется очистить внутреннюю часть суппорта и ротора небольшим количеством обезжиривающего средства и бумажной тканью, чтобы удалить всю тормозную пыль или скопившуюся грязь.

Обратите особое внимание на ротор — если он вообще загрязнен маслом или смазкой, это быстро перейдет на ваши колодки, и вам придется начинать процесс заново.

Шаг 3: Заменить и отрегулировать

Ротор должен вращаться параллельно и по центру корпуса суппорта. Если это не так, отверните крепежные болты и отрегулируйте так, чтобы диск был отцентрирован. BikeRadar / Immediate Media

Установите новые колодки вместе с фиксирующими штифтами и зажимами и верните колесо на велосипед. Старайтесь не нажимать на рычаг тормоза в этот момент.

Внимательно проверьте положение суппорта относительно ротора. Ротор должен вращаться параллельно и по центру корпуса суппорта. Если это не так, отверните крепежные болты и отрегулируйте так, чтобы диск был отцентрирован.

Не знаете, как отцентрировать суппорт? Посмотрите наше пошаговое видео о том, как это сделать.

Когда вы абсолютно уверены, что диск движется прямо, прокрутите колесо и нажмите тормозной рычаг. Может потребоваться несколько насосов, прежде чем подушечки прикусят. Если они не захватывают ротор после повторных отказов, вам необходимо прокачать тормоза.

Установите новые колодки вместе со стопорными штифтами и зажимами и верните колесо на велосипед, избегая нажатия на рычаг тормоза. BikeRadar / Immediate Media

Когда вы довольны тем, что колодки останавливают колеса должным образом, вам нужно будет «закрепить их».

Это можно сделать, катаясь в безопасной зоне, свободной от автомобилей. Разогнать байк до скорости и резко затормозить. Повторите процесс несколько раз, и байк будет готов к езде.

8 причин не покупать дисковые тормоза — узнайте о проблемах перед переключением

Дисковые тормоза становятся все более важной частью мира шоссейных велосипедов за последние несколько лет, но, хотя преимущества дисковых тормозов хорошо задокументированы, они приносят с собой вызовы и проблемы тоже.

Вот некоторые из проблем, с которыми мы столкнулись и о которых слышали.

1 Дисковые тормоза увеличивают вес

Общий вес велосипеда с дисковым тормозом выше, чем у велосипеда с ободным тормозом.

Рычаги, тормозные суппорты, шланги, жидкость и роторы весят больше, чем эквивалентный ободной тормоз. Производители часто пытаются свести к минимуму разницу, но не забывают, что ступицы дисковых тормозов тоже тяжелее, а колеса дисковых тормозов часто состоят из большего количества спиц и более широкой колеи, хотя отсутствие тормозной гусеницы означает, что диски для конкретных дисков являются более тяжелыми. вообще светлее.Сквозные оси, которые используются во многих дисковых системах, тяжелее, чем быстросъемные шпажки.

Прочтите все, что вам нужно знать о дисковых тормозах

Разница в весе невелика, но часто она может составлять около фунта для всего велосипеда, если принять во внимание все факторы.

2 Диск тормоза может быть проблемой трения

Ранние велосипеды с дисками заимствовали стандартную стойку 74 мм у горных велосипедов, где тормозной суппорт просто привинчивается непосредственно к раме или вилке, а адаптеры используются для установки ротора разных размеров.

Чтобы попытаться улучшить внешний вид дисков на шоссейных велосипедах, Shimano представила свою систему плоского крепления. Это открытый стандарт, который быстро приняли другие производители дисковых тормозов. Подавляющее большинство новых шоссейных велосипедов с дисковым тормозом имеют плоское крепление.

«[Плоское крепление предлагает] меньший и более компактный интерфейс с рамой / вилкой для улучшенной интеграции, меньшего веса и лучшего доступа к инструментам для упрощения регулировки», — сказал Шимано road.cc.

Несомненно, дисковые суппорты с плоским креплением меньше, лучше выглядят и легче, чем более громоздкие суппорты для стоек.Фактический механизм суппорта идентичен, и нет никаких изменений в способе соединения шланга и установки тормозных колодок. Ключевое отличие заключается в способе крепления суппорта к раме.

Там, где суппорты опоры стойки прикручиваются болтами сверху непосредственно к раме и вилке, суппорты с плоской опорой устанавливаются заподлицо с рамой и вилкой, а болты ввинчиваются снизу прямо в суппорт, натягивая его на раму. Спереди суппорт крепится к тонкому переходнику, который прикручивается к вилке.

В зависимости от конструкции рамы и размера дискового ротора для установки стойки часто требуется большой и некрасивый адаптер, чтобы обеспечить правильное расстояние над ротором. На горных велосипедах с различными конструкциями рамы и с большим количеством используемых размеров ротора такая универсальность — это хорошо, но дорожный рынок склоняется к размерам ротора всего 140 мм и 160 мм, для которых было разработано плоское крепление.

В основном у нас были хорошие впечатления от плоского крепления на велосипедах с дисками, которые мы тестировали, но было несколько случаев трения тормозов, и ничего более раздражающего нет.

Мы спросили Shimano об этой проблеме, и они сказали нам, что крепления с аккуратной поверхностью очень важны.

«Как и при установке на стойку, всегда помогает плоская контактная поверхность (облицовка), как и размер диска (чем меньше, тем лучше). Роторы с центральным замком на хорошо устойчивых осевых подшипниках (по сравнению с роторами с 6 болтами на осях с облегченными ступицами) также помогают при центровке. Конструкция вилки также важна (баланс жесткости слева / справа) », — сказал Шимано.

Можно надеяться, что производитель рамы или вилки позаботится о том, чтобы площадь контакта была правильной, но, по нашему опыту, это не всегда так.

Инструменты для торцевания обеспечивают ровное и ровное положение тормозных опор на раме и вилке и идеальное выравнивание. Они дорогие и не совсем подходят для большинства домашних механиков, хотя все хорошие велосипедные магазины могут вам здесь помочь. Компания Park Took производит адаптер для своего набора опор для крепления дискового тормоза DT-5.2, и вы можете увидеть его в действии в этом видео.

Другое решение проблемы трения дискового тормоза — отрегулировать суппорт на раме / вилке. С установкой стойки это относительно просто: просто ослабьте болты, потяните рычаг тормоза и затяните болты, чтобы отцентрировать суппорт над ротором.

«Диапазон регулировки для плоского крепления такой же, как и для крепления на стойке, — говорит Shimano. — Разница в том, что поперечная регулировка теперь осуществляется не на суппорте, а в отверстии для паза. Shimano рекомендует, чтобы это отверстие было 4 x 5,2 мм (+/- 0,1 мм), но иногда производители не следуют этим рекомендациям. Для переднего суппорта регулировка осуществляется в переходной пластине с такими же размерами отверстий ».

Не все производители соблюдают требования так, как должны.Во многих случаях диапазон регулировки при плоской установке оказывается меньше, чем в системах с опорой на стойку. Нам нравится плоское крепление, но это означает, что вы зависите от велосипедных компаний, которые следят за правильностью изготовления креплений.

3 Дисковые тормоза влияют на аэродинамику

Как и любой другой внешний компонент, дисковые тормоза влияют на аэродинамику. Некоторые производители заявили, что версия с ободным тормозом конкретного велосипеда более аэродинамически эффективна, чем модель с дисковым тормозом, но это не так просто, как сказать, что ободные тормоза всегда более аэродинамические.

Когда Giant представил свой Propel Disc в 2017 году, например, он сказал: «Инженеры обнаружили, что при правильной интеграции конструкция дискового тормоза может фактически улучшить аэродинамические характеристики по сравнению с конфигурациями ободного тормоза.

«Это связано с тем, что расположение традиционных суппортов (спереди или сзади короны / ножек вилки) создает« грязный »воздух». Открытие области короны вилки (путем опускания суппортов дискового тормоза на ступицу) означает, что воздух, попадающий в новый суппорт дискового тормоза, уже был нарушен передней кромкой шины / колеса.Этот эффект дополнительно усиливается за счет асимметричной вилки, которая помогает сгладить воздушный поток через суппорт ».

Некоторые новые шоссейные аэродинамические велосипеды, такие как Cannondale SystemSix и 2019 Specialized Venge, оснащены только дисковыми тормозами.

4 Выбор колодки минное поле

Переключитесь на велосипед с дисковым тормозом, и в конечном итоге вам придется выбирать новые колодки … и это минное поле.

Все подушечки изготавливаются путем смешивания различных порошкообразных добавок со связующим, а затем их сплющивания при высокой температуре и давлении, чтобы сформировать твердый блок на подкладке.То, что входит в смесь порошков, оказывает большое влияние на свойства прокладки.

Большинство новых велосипедов оснащено пластмассовыми подушечками. Они сделаны из неметаллических добавок, таких как резина, стекло, углерод и кевлар, чтобы обеспечить универсальную подушку, которая работает для большинства людей, но не очень долговечна при интенсивном использовании.

Узнать больше о колодках для дисковых тормозов

Если вы живете в холмистой местности и / или ездите в любую погоду, вам, вероятно, лучше перейти на более дорогие, но гораздо более долговечные спеченные колодки.Также известные как металлические тормозные колодки, они содержат очень высокую долю металлических наполнителей, таких как медь, сталь и железо. Они обеспечивают сильное и эффективное торможение при высоких температурах колодок, хотя их хватка может быть плохой в холодную погоду, и они изнашивают ваши роторы быстрее, чем резиновые колодки.

5 Надо в постели новые тормоза

Новые колодки и роторы дисковых тормозов не сразу раскрывают свой полный потенциал — они сначала нуждаются в приработке. Это процесс, при котором материал колодки распределяется по ротору для увеличения трения и увеличения площади контакта между двумя поверхностями.

Вот как ухаживать за дисковыми тормозами, чтобы добиться от них максимальной производительности

К счастью, установка довольно проста. Вот совет SRAM:

«Разгоните велосипед до умеренной скорости, а затем резко нажмите на тормоза, пока не достигнете скорости ходьбы. Повторите этот процесс 20 раз. Затем разгоните велосипед до более высокой скорости и нажмите на тормоза, пока не достигнете скорости ходьбы. Повторите этот процесс. 10. Важно, чтобы во время этого процесса вы никогда не останавливались полностью и не блокировали колеса.«

Это значительно улучшит характеристики ваших тормозов и подготовит их к нормальной езде.

6 Техническое обслуживание требует нового набора навыков

Скорее всего, вы знаете, как отрегулировать ободные тормоза и поменять местами колодки, а также, вероятно, как поменять тросы. Возможно, вы делали это с детства. В зависимости от вашего опыта езды на велосипеде обслуживание дисковых тормозов может быть для вас совершенно новым.

Одна проблема, с которой вы можете столкнуться с гидравлическими дисковыми тормозами, — это ощущение мягкости и мягкости из-за воздуха в системе.Это требует кровотечения и означает либо поездку в веломагазин, либо обстрел комплекта для прокачки. У каждого производителя есть свой комплект для прокачки. Shimano и SRAM, например, используют разные техники и жидкости.

Прокачка гидравлической дисковой тормозной системы — не самая обременительная задача, но вам нужно научиться этому, следуя инструкциям или просматривая одно из наших видео.

7 Они могут визжать!

Это правда, что ободные тормоза могут визжать, но мы считаем, что дисковые тормоза — худшие нарушители.

Наиболее частой причиной визга дисковых тормозов является загрязнение ротора или колодок. Вы должны быть осторожны при использовании аэрозольных смазочных материалов на велосипеде с дисковыми тормозами или вообще избегать их.

Узнайте, как остановить визг тормозов

«Регулярная очистка роторов специальным (безмасляным) обезжиривателем для дисковых тормозов — хороший способ избежать визга тормозов», — говорит Шимано. «Очистка колодок тоже может помочь успокоить ситуацию — вы можете попробовать наждачную бумагу или шлифовать колодки. — но если смазка пропиталась колодкой, возможно, потребуется их заменить.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
