Как поставить цепь на велосипед со скоростями: ✅ Как правильно установить цепь на скоростной велосипед

Цепь – это важный компонент велосипеда, без которого просто невозможно передвижение. Срок ее службы зависит от регулярности обслуживания и целостности взаимодействующих механизмов. Визуально износ детали проявляется в виде растяжения, соскакивания или проскальзывания. В статье расскажем, как натянуть цепь на обычном и скоростном велосипеде.

Натяжение цепи на моделях без передач

На велосипедах, не оснащенных механизмом переключения скоростей, цепь должна иметь небольшую степень свободы. Допустимое провисание находится в пределах 5 мм. Если показатель превышает норму, выполняется натяжение:

1. Расположить велосипед колесами вверх.
2. Отыскать и ослабить крепление заднего колеса. В зависимости от конструкции, могут присутствовать классические гайки или эксцентрики.



3. Понемногу сдвигать колесо назад, тем самым уменьшая провисание до нормы. Движение колеса производится по специально предназначенным для этого пазам, именуемым дропуатами.
4. Закрепить колесо в новом положении. Следует обращать внимание, чтобы его ось находилась параллельно валу каретки.

Важно не переборщить с натяжением. Если оно будет чрезмерным, это негативно скажется на мягкости вращения педалей. Кроме того, все элементы передачи будут испытывать повышенный износ, что вскоре приведет к их поломке. В ряде случаев длины пазов окажется недостаточно. Это свидетельствует о чрезмерном растяжении, которое требует удаления нескольких звеньев или покупки новой детали. Если не устранить проблему, слишком провисающая цепь на велосипеде будет проскакивать и слетать со звездочки.

Натяжение цепи на скоростных велосипедах

Автоматическая регулировка цепи на двухколесном транспорте, оснащенном скоростным механизмом, выполняется благодаря пружине заднего переключателя. Проблемы начинают проявляться, когда элемент растягивается настолько, что пружина больше не способна компенсировать провисание. Решением, как натянуть цепь на скоростном велосипеде, станет удаление звеньев. Перед самой процедурой необходимо выяснить количество лишних элементов в связке. Делается это одним из двух методов:

1. Переключиться на большие звездочки спереди и сзади. Потянуть цепь, отводя тем самым задний переключатель до упора. К получившейся длине следует прибавить 2 звена. Это и будет оптимальный размер.



2. Установить переднюю скорость на самую большую звезду, а заднюю – на самую маленькую. Оттянуть цепь так, чтобы рамка заднего переключателя оказалась строго перпендикулярно земле и образовала ровную горизонтальную линию с роликами. Такое положение является индикатором правильной длины, лишнее необходимо убрать.

Если велосипед имеет амортизацию обоих колес, то определить оптимальную длину можно путем надавливания на маятник – он должен встать в позицию, когда передняя кассета как можно сильнее удалена от трещотки. В таком положении цепь замеряется, а лишний размер впоследствии удаляется.

Как убрать звенья

Поскольку чрезмерная длина, является основной причиной, почему слетает цепь на велосипеде, следует выполнить ее уменьшение. На двухколесном транспорте без скоростного механизма зачастую устанавливается разборная цепь. На одном из звеньев находится замок, раскрыв который получится убрать нужное количество элементов. Такой вариант наиболее простой и не требует специального оборудования.

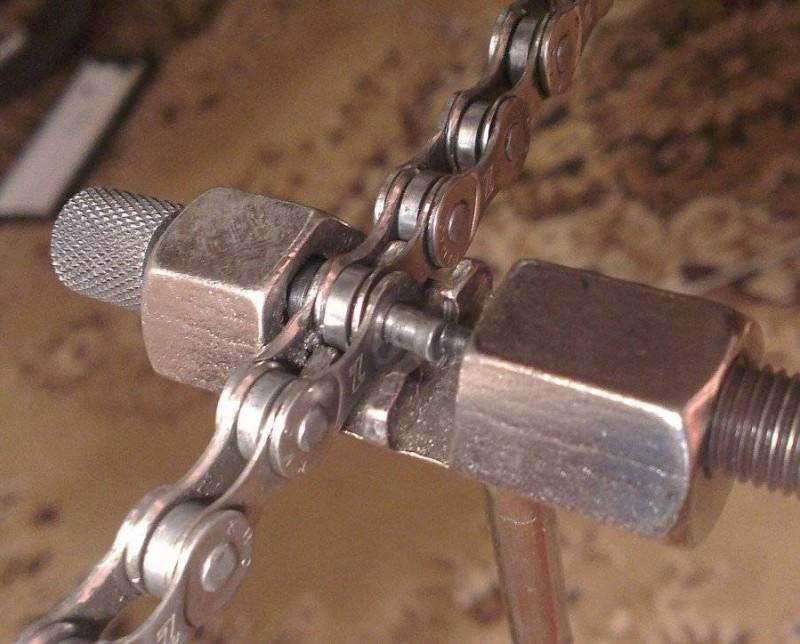

На горных, профессиональных и прочих типах велосипедов присутствует цельная цепь, звенья которой держатся на заклепках. Оптимальным методом удаления лишней длины является использование инструмента под названием «выжимка». Действует он следующим образом:

1. В специально предназначенный паз устанавливается звено.
2. Заклепка сопоставляется с выдвижным упором инструмента.
3. Выполняется вкручивание упора в заклепку, что приводит к выпадению последней.

Практически все выжимки универсальны, то есть предназначены как для удаления заклепки, так и для ее установки.

Если под рукой нет специального инструмента, можно попытаться счесать напильником штифтовые головки. В полевых условиях в ход идут любые приспособления, которые позволяют выбить заклепку из своего паза (например, гвоздь или тонкая металлическая трубочка).

Теперь вы знаете, как затянуть цепь на велосипеде или убрать лишнюю длину. Следует понимать, что удаление звеньев производится только один раз. Если цепь снова растянулась, ее необходимо заменить на новую. В противном случае могут пострадать другие взаимодействующие механизмы и ремонт потребует гораздо больших финансовых трат.

Как выбрать цепь для велосипеда?

Негатив вследствие неправильного ремонта цепи

Последствия условно можно разделить на два вида: для человека и для велосипеда. Рассмотрим, чем это грозит двухколесному другу.

Любое провисание снижает скоростные характеристики и увеличивает мышечные затраты на создание скорости. То есть, если вы слабо натянули цепь, будьте готовы к тому, что она может срываться, а главное начнет калечить велосипед. Слишком сильное натяжение приводит к быстрому истиранию деталей. Тогда заменой одной цепи не обойтись. Кроме звезд, страдают спицы, втулки, их составляющие и другие детали.

Для человека. Усилие, которое передается на колеса при кручении педалей в режиме растянутой цепи, быстро приводит к повышенному утомлению. Собственно снижается возможность длительной поездки. Вместо любимого отдыха можно получить дорожные мучения. Самыми страшными по данным статистики, являются случаи слета цепи на скорости при нахождении на дороге. Это не только травмы. Это вероятность летального исхода.

Поэтому вовремя регулируйте цепь и любите своего двухколесного товарища.

• Для горного и гибридного велосипеда
  • 1 способ
  • 2 способ
• Для шоссейного велосипеда
• Для односкоростного велосипеда
• Проверка на длину цепи

Думаю, многие, кто самостоятельно меняет цепи на своем велосипеде, задается вопросом: «Какая должна быть правильная длина цепи?», так как новые цепи идут с запасом по длине. И, конечно, самое простое, что мы можем сделать — это посчитать количество звеньев на старой цепи и оставить столько же на новой.

Но что если вы ставите не только новую цепь, но еще и меняете кассету или устанавливаете систему с другим количеством звезд? Длина цепи поменяется, и старая цепь уже не помощник. Тогда следует воспользоваться этими 3 способами по расчету длины цепи велосипеда, и никакого калькулятора для этого не потребуется:

Вариант первый. Правильный

Это вариант подойдет тем, у кого есть грамотно подготовленный и правильно хранившийся велосипед. Итак, начнем. У вас есть велосипед, который осенью был вымыт, ему приспустили колеса, ослабили тросики переключателей и тормозов, цепь с него была снята и уложена на хранение в пакет, да и зимовал он в сухом помещении.

Для начала просто протрем его слегка влажной тряпочкой, удалим скопившуюся пыль, которая может попасть на механизмы, к тому же просто с чистым и сверкающим велосипедом приятнее работать. Далее составляем маленький план того, что нам нужно сделать:

1. Привести в порядок и надеть цепь.
2. Проверить и подтянуть все затяжные и крепежные болты.
3. Проверить в «боевое положение» колеса.
4. Отрегулировать и настроить тормоза.

А теперь обо всем этом по порядку.

Искривление звена

В процессе эксплуатации, мелких аварий и падений звенья велосипедной цепи могут деформироваться, что неблагоприятно сказывается на всей работе трансмиссионного узла велосипеда. Возможно, проблема заключается в плохом состоянии цепи, что периодически приводит к ее соскальзыванию. Чтобы восстановить работу, нужно выровнять звенья с помощью специального прибора — выжимки. Этот прибор стоит приобрести в магазине запчастей для велосипедов и возить с собой. Он не занимает много места, но в нужный момент может очень существенно помочь. Если деформация занимает большую часть велосипедной цепи или не поддается ремонту, нужно заменить цепь второй и избавиться от деформации зубьев.

Как отрегулировать цепь на скоростном виде велосипеда.

Горный, шоссейный или другой тип велосипеда, использующий в своем механизме возможности перемещения цепки с звезды на звезду, требует отдельного способа натяжки цепи. В таком двухколесном механизме нет постоянной фиксации. Процедуру натяжения гарантирует пружина, находящаяся на заднем переключателе скоростей. Когда цепь начинает провисать ухудшаются скоростные характеристики вашего друга и слышится стук. Если в процессе ремонта цепь перетягивается – это приводит к плохому переключению скоростей и быстрой изношенности звезд.

В начале всей ремонтной процедуры стоит определить состояние цепи относительно провисания. Это можно сделать двумя методами.

Возможность № 1.

Выставляем скорость на максимальную переднюю звезду и такую же заднюю. В области передней звездочки оттягиваем цепь по направлению переднего колеса. Как только задний переключатель достиг упора, вычисляем количество лишних звеньев. Если их две штуки значит все в норме. Остальные показатели говорят о том, что необходимо производить регулировку.

Возможность №2.

Скорости располагаем так, чтобы одновременно использовались максимальная передняя и минимальная задняя звезды. При этом ролик, который направляет и тот, что натягивает заднюю перекидку, обязаны, соотносится по оси и обладать перпендикулярностью относительно поверхности земли.

  Типы велосипедов

Процесс подтягивания заключается в удалении звеньев, которые оказались лишними. Как это сделать рассмотрим в отдельном пункте.

При регулировке скоростного велосипеда можно использовать отдельное приспособление – натяжитель цепи. Его основная функция – управлять жесткостью и избавить своего хозяина от лишних проблем с ремонтом проблемной зоны.

Механический вариант натяжителя цепки монтируется рядом с задним переключателем. Несложная конструкция такого прибора не только четко фиксирует цепь, но и служит защитой от непредвиденного слета при вытягивании.

Установка натяжителя подразумевает одномоментное выравнивание самого прибора и переключателя. Цепь будет ходить как по маслу: ровно и четко. Но все же такой механизм не панацея от описываемой проблемы. Рано или поздно придется осуществить процесс снятия натяжителя и регулировать цепь удалением звеньев. В силу физических свойств цепь со временем будет растягиваться, особенно на скоростном велосипеде. Но с точки зрения практичности приобретение натяжителя необходимо, чтобы не попасть в трудную ситуацию во время путешествия.

Байки без замка цепи

Чтобы деталь снять, используют подручные средства, выполняя следующие манипуляции:

• закрепить на столе обычные тиски;
• цепь в них фиксируют, подложив с одной стороны гайку так, чтобы соотносились отверстие гайки и пин;
• шуруп прикрепляют шляпкой с противоположной стороны;
• пин проталкивают в гаечное отверстие при зажимании тисков шариком.

Совет:
чтобы снять деталь, недостаточно разомкнуть только одну сторону. Требуется звено отодвинуть, чтобы ее извлечь или продолжать попытки, добавив шар.

После удачной попытке (или неудачной), велосипедист понимает, насколько незаменимой является выжимка: если цепь с замком, которая требует ремонта, с велосипеда можно снять, то, касательно этой детали без замка, сделать это крайне сложно без выжимки. Приведенные инструкции в форс-мажорных ситуациях выручат, но потрудиться нужно изрядно.

Видео: Как разъединить, расклепать, разомкнуть, велосипедную цепь. Снять замок.

Разные способы натягивания цепи

Велосипеды сейчас бывают разные, имея существенные отличия в конструкции. Чтобы правильно натянуть цепь на велосипеде, нужно знать правила, которые относятся к типу вашего транспортного средства.

Если велосипед без передач

Для велосипеда, в котором не предусмотрена система переключения передач, цепной механизм должен провисать всего на 5 мм. Чтобы добиться правильной работы транспорта и не столкнуться в дороге с определёнными проблемами, необходимо натягивать цепь в соответствии с определёнными правилами:

1. Расположить двухколёсный транспорт таким образом, чтобы он стоял на руле и сидении, а колёса располагались сверху.
2. На заднем колесе потребуется ослабить гайки крепления или эксцентрики.
3. Путём передвижения колеса по наклонным пазам (дропауты), необходимо добиться правильного провисания цепного механизма.

На этом можно было считать установку цепи завершённой, если бы не ряд тонкостей, которые могут сильно усложнить всю эту затею:

• закрепление заднего колеса осуществляется только в том случае, если его ось располагается строго параллельно относительно вала каретки;
• если цепь на велосипеде будет слишком натянутой, то вращение педалей будет усложнено, а сам механизм быстро придёт в негодность;
• при сильно провисающей цепочке велосипедисту придётся часто останавливаться и поправлять её;
• удаление звеньев на цепном механизме требуется в том случае, если во время его установки или подтягивании дальнейшая регулировка колеса по дропаутам становится невозможной, а цепь всё ещё провисает.

Если велосипед обладает несколькими скоростными режимами

Сила натяжения цепного механизма на велосипеде, конструкция которого предполагает наличие заднего параллелограммного переключателя, напрямую зависит от показателя жёсткости, которым характеризуется пружина на переключателе.

С длинным цепным механизмом натяжитель просто не сможет компенсировать излишнее провисание, соответственно, цепь будет биться о раму

На эту проблему стоит обратить особое внимание владельцам велосипедов с недостаточно длинным задним перебрасывателем. С коротким цепным механизмом выполнять переключение скорости будет весьма сложно

В результате вся конструкция передачи будет быстрее изнашиваться. Более выраженной эта проблема является в случае с двухподвесными механизмами.

Распространённой проблемой во время установки новой цепи на такой тип велосипедов является необходимость её укорачивания. Для этого можно воспользоваться одним из двух способов:

1. Установка цепного механизма выполняется на самых больших звёздочках впереди и сзади. Тянем за неё и отводим задний переключатель максимально вперёд. Путём добавления двух звеньев можно определить необходимую длину цепи.
2. Цепной механизм перебрасывается впереди на самую большую звёздочку, а сзади, наоборот, на самую маленькую. Затем цепь подтягивается до тех пор, пока рамка на заднем перебрасывателе не будет указывать точно вниз. Необходимый момент можно вычислить по осям роликов переключателя — они должны составлять одну линию в строго вертикальном направлении.

Если дело приходится иметь с двухподвесными велосипедами, то настройка цепи осуществляется немного по другому принципу. Для этого потребуется придавить на задний маятник таким образом, чтобы передняя кассета со звёздочками удалилась от задней трещотки на максимальное расстояние. В таком положении делаем отметку, соответствующую необходимой длине цепи и удаляем лишние звенья.

Какие нужны инструменты?

Цепи для велосипедов с переключателями скоростей должны быть определенной длины. Слишком длинная или слишком короткая цепь может являться причиной проблем, возникающих при переключении скоростей и при поездке. Тем не менее, лапка заднего переключателя должна быть достаточно длинной, чтобы подтягивать ослабленную цепь, когда она будет перемещаться между различными комбинациями передач. Все это относится к теме «Общая мощность» и обсуждается ниже.

В данной статье описываются три способа, при помощи которых можно подобрать необходимую длину цепи. Все три способа позволяют этого добиться. К тому же, нет необходимости использовать все три метода, достаточно выбрать один, понравившийся вам, и подходящий к ситуации. Первый способ можно обозначить как ИСПОЛЬЗОВАНИЕ УЖЕ СУЩЕСТВУЮЩЕЙ ЦЕПИ. Он подразумевает, что у велосипеда цепь уже установлена. Второй способ называется: САМОЙ БОЛЬШОЙ ЗВЕЗДОЧКЕ – САМОЕ БОЛЬШОЕ КОЛЬЦО ЦЕПИ, и он не предполагает наличия старой цепи. Последний способ – СПОСОБ МАТЕМАТИЧЕСКОГО ВЫЧИСЛЕНИЯ длины цепи.

НАПОМИНАНИЕ О ЗАДНЕЙ ПОДВЕСКЕ: Если у велосипеда есть тяга задней подвески, то необходимо рассчитать движение задней ступицы от каретки. Если задняя ступица движется от каретки, то цепь находится в самой длинной позиции. Если сомневаетесь, проконсультируйтесь у производителя по поводу нужной длины цепи.

ЕМКОСТЬ ПЕРЕКЛЮЧАТЕЛЯ: Термин «Емкость переключателя» относится к его способности приподнимать лапку при переключении скоростей. У некоторых велосипедов установлены комбинации звездочек, которые не позволяют переключателю приподнять лапку цепи. В этом случае передачи на велосипеде превышают емкость переключателя. Если емкость переключателя не соответствует размерам передачи велосипеда, то цепь не пройдет проверку на предмет «слишком длинная» или «слишком короткая». Нельзя подобрать длину цепи, которая удовлетворяла бы обоим параметрам. В таком случае лучше оставить цепь длиннее, чем короче. Оба метода: и метод с использованием уже существующей цепи, и метод математического вычисления, описанные ниже, позволят определить безопасную длину цепи, если нарушена емкость переключателя. Возможно, в этом случае, стоит избегать тех скоростных комбинаций, которые приводят к проблемам при передвижении на велосипеде.

По теме: Как поменять цепь на велосипеде?

Регулировка цепного натяжения на вело-моделях без передач

Для безупречного функционирования велосипедов без скоростей, их цепь не должна быть предельно натянутой. Необходимо обеспечить ее свободное провисание на длину до 5 мм. А чтобы натянуть таким образом, нужно выполнить определенный набор действий в правильной последовательности:

1. Перевернуть транспортное средство колесами вверх.
2. Ослабить крепление заднего колеса — отвернуть гайки или крепежные эксцентрики.
3. Настроить цепное провисание на необходимую величину. Для этого надо аккуратно двигать колесо по наклонным пазам (дропуатам).
4. По окончании настройки следует снова закрепить колесо в исходное положение. При этом колесная ось должна быть параллельна валу каретки.

Если цепь будет слишком натянута, то крутить педали станет тяжело. А элементы цепной передачи очень скоро придут в негодность. Также плохо, если велосипедная цепь будет чересчур провисшей. Она просто в определенный момент соскочит со звездочек и дальше ехать будет невозможно.

Когда колесо буквально уперлось в дропуаты и его совсем некуда дальше двигать, но при этом велосипедная цепь болтается, придется удалить с нее пару звеньев. По всей вероятности, она растянулась или вовсе была не по размеру для конкретной модели.

Строгое уравнение

Примером велосипедов, для которых необходимо использования точного уравнения, могут быть шоссейные велосипеды с большими передними звездочками, (возможно 55 зубчиков) и маленькими задними звездочками (11 зубчиков). Кроме того, если у велосипеда очень короткое расстояние между центром коленчатого болта до задней оси (15 дюймов и меньше), то опять же понадобится применение строгого уравнения. Так как передняя и задняя звездочки различаются по размеру, то цепь должна расходиться, представляя собой треугольник. Длину цепи получившегося треугольника можно добавить за счет гипотенузы. Опять же это применяется в очень исключительных случаях.
В качестве примера применение строгого уравнения предположим, что длина цепи односкоростного велосипеда 15 дюймов, передняя звездочка имеет 58 зубчиков, а задняя – 11. На велосипеде не установлен переключатель скоростей, поэтому длину не нужно увеличивается на 1 дюйм. Этот дюйм стоит добавлять только на велосипедах с переключением скоростей.

Просчитав длину цепи шоссейного велосипеда по укороченному уравнению, получим ответ 47.25 дюймов. Этот результат округляем до 47 дюймов. Применив строгое уравнение, получаем результат 48.17 дюймов, который округляем до 48 дюймов. Опять же, в приведенном примере не добавлен дюйм цепи, так как нет переключателя скоростей. При подсчете по упрощенному уравнению, цепь получится на дюйм короче. Но это нетипичная ситуация. Обычно, даже в примере с односкоростным велосипедом, если звездочку уменьшить до 55 зубцов, два уравнения покажут одинаковый результат.

Какие разновидности велосипедных цепей встречаются

На всех типах велосипедов, не зависимо от их предназначения используется одна и та же конструкция цепи. Такое изделие представляет собой роликовую однорядную цепь с четко обозначенным шагом – 12,7 миллиметров. При этом отдельное звено включает в себя:

• внешние пластинки;
• внутренние элементы;
• пины;
• валики;
• ролики.

Основное отличие цепей основано на том, скоростной велик или нет. Количество скоростных режимов обуславливает наличие подходящих звездочек. А это в свою очередь влияет на ширину велоцепи. Также характерной разновидностью будет наличие специфического замка или его отсутствие. Он служит для простоты демонтирования цепи и ее обратной установки.

Последняя классификация относится к производителям товара, но это уже вопрос предпочтений.

Регулировка седла

В первую очередь нужно отрегулировать высоту, угол наклона и удаленность седла под физиологические особенности пассажира.

Для определения правильной высоты седла разработано множество различных методов. Самый распространенный и доступный обычному человеку – это «метод пятки». Для определения высоты седла по данной методике необходимо проделать следующие манипуляции:

• Поставить ногу в обуви пяткой на педаль. Педаль должна находиться в нижнем положении и быть параллельной полу
• Установить высоту сидения таким образом, чтобы в сидячем положении нога, стоящая на педали, была почти полностью выпрямлена в колене, но при этом таз принимал горизонтальное положение без перекосов

Правильное расстояние от седла до педалей

То есть, если нога недотягивается до педали, то седло нужно опустить, и наоборот, сильно согнута в колене – поднять. Регулировка высоты сиденья велосипеда регулируется после ослабления подседельного болта.

Обязательно нужно помнить, что на подседельном стержне любого велосипеда нанесена отметка максимально возможного выноса седла, выше которой поднимать сидение не стоит, так как это чревато поломками для велосипеда и возможными травмами для пассажира.

Наклон сиденья. Обычно сидение устанавливают либо параллельно земле, либо слегка приподнимая переднюю или заднюю его часть вверх, в зависимости от индивидуальных особенностей велосипедиста. Нужно учесть, что если седло сильно задрать вверх передним концом, то пассажир при движении будет скатываться назад, следовательно, чтобы удержать равновесие, ему придется задействовать руки и пресс.

Как результат такой поездки может возникнуть боль в мышцах рук и живота. И наоборот, если поднять заднюю часть седла, пассажир начнет скатываться уже вперед на раму велосипеда, что тоже увеличит нагрузку на руки и добавит возможность получения неприятных ощущений в промежности.

Правильное положение седла велосипеда

Регулировка удаленности седла от руля выполняется следующим образом:

• Необходимо ослабить подседельный штырь
• Подвиньте седло велосипеда вперед или назад таким образом, чтобы коленный сустав оказался точно над осью педали. Педаль при этом должна находиться в положении, параллельном земле
• Закрепите подседельный штырь

Правильная регулировка седла по высоте, углу наклона и удаленности очень важна, так как неправильное и не подходящее седоку положение оказывает существенное влияние как на скорость, так и на самочувствие велосипедиста.

Интересно: Как вернуться к тренировкам после перерыва

Итак, при настройке седла необходимо учитывать индивидуальные особенности анатомии пассажира

Но также следует принимать во внимание и стиль катания, например, при скоростном движении оправданным будет более низкое положение седла, чем при спокойной поездке по шоссе

Причины ослабевания цепей

Прежде чем приступать натягивать цепь, важно понять одну истину. Для велосипеда так же плохо, когда цепной механизм плохо натянут, как и когда цепная передача перетянута слишком сильно

Самый верный способ проверить натяжение цепи – продавить ее сверху вниз, при этом нормальный уровень провисания не должен быть более 1-1.5 см. Если эта величина далеко за своими пределами, цепную систему необходимо подтянуть.

Еще один симптом, который должен насторожить водителя – это если цепь стала проскакивать.

Начнем с того, что с проблемой провисания чаще всего сталкиваются владельцы обычных односкоростных велосипедов. Все дело в том, что здесь цепь не способна натягиваться автоматически, как в горных или иных подобных видов велосипедов.

Но почему же цепи начинают провисать? Причины здесь две. Во-первых, любая цепь имеет свойство растягиваться, не смотря на то, что она сделана из металла. При этом более дешевые варианты растягиваются сильнее, ну а дорогие фирменные изделия практически не имеют такого свойства.

Во-вторых, цепная система может ослабевать в том случае, если плохо были затянуты гайки заднего колеса, в этой ситуации при нагрузке оно несколько смещается вперед и натяжение цепного механизма ослабевает.

Регулировка заднего переключателя во время езды

Потом уже, когда вы будете ездить, если почувствуете, что цепь не закидывается на бОльшую звезду (для снижения скорости) — вам нужно немного натянуть трос — это делается ОТКРУЧИВАНИЕМ гайки. Много не крутите — один щелчок — проехались, пощелкали манетками — попереключали скорости, проверили, если недостаточно — еще на один щелчок. Если перетянете -то:

Цепь может плохо скидываться на мЕньшую звезду (для увеличения скорости). И чтобы дать ей возможность скидываться корректно — закрутите гайку на один щелчок. Дальше проверьте — если мало — то еще на один. Так же проедьтесь, попереключайте скорости. Ну а если слишком ослабили — то крутим по одному щелчку обратно

Переключатели уровня Shimano Deore, Shimano XT нужно будет слегка регулировать каждые 500-700 километров. Если класс переключателя ниже — то чаще.

А как часто вам приходится регулировать переключатели?

Алекс «На Байке» Сидоров

Блюдо дня: Как «АвтоАс» Кен Блок тренируется между заездами на своей полноприводной тачке

1. Чистка и смазка велосипедной цепи Давайте продолжим ломать копья по поводу чистки и смазки велосипедной…
2. Как отремонтировать задний переключатель Shimano Если при езде начинает что-то щелкать, и передачи переключаются нечетко…
3. CAMPAGNOLO RECORD — цепь на 8500 километров Да-да. Именно так и написано в толстенной инструкции к этой…
4. Как снять кассету звездочек с колеса велосипеда Когда в первый раз моя кассета «сточилась»  и зубья стали…

Друзей нужно любить. Даже если они двухколесные. Такие отношения подразумевают квалифицированный уход за своим другом. Натяжка цепи осуществляется во имя своей безопасности и продления срока службы велосипеда. Проанализируем вопрос о том, как нужно натянуть велосипедную цепь грамотно, быстро и качественно.

Как самостоятельно сделать успокоитель цепи на велосипед

Способ 1

Велосипедную спицу согнуть спиралью и поместить на трансмиссию. Необходимо, чтобы спираль оттягивала велоцепь. Это старый и несложный метод, где успокоитель выглядит не совсем эстетично.

Способ 2

В качестве материала используется алюминиевая либо дюралевая пластина 8–11 мм толщины. Натяжитель изготавливается с помощью:

• метчика размером М10*1 с его держателями;
• напильника с керном;
• ножовки с тисками;
• наждачной бумаги;
• технического масла;
• молотка со сверлом;
• сверлильного станка или дрели;

Маркером обрисовывают старую деталь на заготовке из металла и просверливают в центре отверстие. Затем берут ножовку, которой отпиливают заготовку и обтачивают её напильником. Альтернативный вариант – выполнение паза по диаметру вала, предназначенного для последующей вставки в этот паз. Установочный участок паза в велораму должен быть шириной 4 мм с одной стороны, 8 мм – с другой.

Отверстие выполняется сверлом чуть меньшего диаметра, чем диаметр самого отверстия. Тем более из мягкого металла. Для идеальной точности желательно воспользоваться электродрелью, а не ручной. Резьбу нарезают посредством поступательно-возвратных движений.

Видео. Как натянуть цепь на велосипеде

Автор статьи — Акимова Алина

Важнейшим элементом в конструкции как детского, так и взрослого профессионального велосипеда является цепь, которая определяет качество поездки, плавность хода и мягкое переключение передач. Перед тем как натянуть цепь на велосипеде, необходимо убедиться в том, что длина её подобрана верно: в нормальном состоянии цепь может находиться в чуть свободном состоянии, провисая на 3 мм, но не больше. Вообще, вопрос, как правильно натянуть цепь на велосипеде, актуален всегда, поскольку она является частью определяющего движение механизма и будет чаще требовать за собой ухода вследствие большого числа трущихся деталей. Проверить натяжение цепи можно следующим образом: пальцем следует надавить на неё примерно в середине (напротив внешнего радиуса заднего колеса) и замерить величину провиса. Если она составляет больше 1,5 см, цепь необходимо натянуть.

Итак, чтобы натянуть цепь на велосипеде, который имеет лишь одну передачу, следует, во-первых, перевернуть его вверх ногами, поставив его на сидение и рулевую колонку. Далее необходимо ослабить крепления заднего колеса (в большинстве случаев колесо крепится с помощью эксцентриков или гаек), но не снимать его полностью. Затем следует найти специальный регулирующий паз, который называется дропаутом (от англ. ‘’drop out’’ – опустить), и передвигать колесо в ту или другую сторону. После того, как необходимая длина цепи подобрана, колесо следует закрепить обратно, следя при этом за тем, чтобы плоскость оси колеса была параллельна плоскости вала каретки (это предупредит развитие «восьмёрки»)

Важно знать, что натягивать слишком сильно цепь не имеет смысла по двум причинам: во-первых, крутить педали при чересчур натянутой цепи очень сложно, а во-вторых, полный износ элементов цепи наступает гораздо быстрее

Знать, как натянуть цепь на велосипеде обычной конструкции без передач, необходимо, но при этом следует уметь и удалять лишние звенья из цепи, так как зачастую бывает ситуация, когда колесо уже некуда двигать в пазе, а цепь всё также провисает. В этом случае понадобится специальный инструмент – выжимка, с помощью которого удаляется валик на ослабленной цепи и соединяются два соседних.

Натянуть цепь на велосипеде с передачами несколько проще, поскольку частично она регулируется параллелограммным переключателем (на принципе настройки длины и жёсткости цепи основано само переключение передач), однако слишком длинную цепь даже механика не сможет скомпенсировать, вследствие чего возможно появление проблем с движением велосипеда на средних скоростях. Для начала регулировки длины цепи на велосипеде с передачами необходимо также установить его вверх колёсами, после чего переключиться на самую большую звёздочку и спереди, и сзади, определяя таким образом верхние передачи.

После этого задний переключатель следует отвести за цепь максимально вперёд, а цепь на системе переключения (где педали) также увести немного вперёд, дабы определить оптимальную длину цепи. Затем цепь отпускается и аккуратно надевается на специальные зубчики. Смысл заключается в том, что после полного прогона цепи механический переключатель с помощью роликов подберёт нормальное положение. Его, разумеется, при желании можно намертво зафиксировать в том или ином состоянии, однако в этом случае переключение осуществлять будет невозможно. После такой грубой настройки следует приступить к более тонкой, установив цепь у педалей на самую большую звёздочку, а у заднего колеса – на наименьшую. Для цепи стоит найти такое положение, при котором оси роликов переключателя если не соединяются в одну вертикальную линию, но, по крайней мере, близки к этому.

Теперь о том, как поставить слетевшую на односкоростном велосипеде цепь на место.

Идея такая: Сначала она полностью одевается на одну из звезд (обычно на заднюю, но можно и на переднюю) и накидывается на вторую звездочку (переднюю или, соответственно, заднюю), чтобы лежать на части зубьев. Далее при прокрутке педалей по ходу движения цепь захватывается остальными зубьями звездочки и полностью ложится на всю звезду и таким образом одевается.

Алгоритм действий при надевании цепи примерно следующий.

1. Переверните велосипед вверх ногами, поставив его на седло и руль, или приподнимите так, чтобы заднее колесо свободно вращалось.
2. Если на велосипеде установлена защита велоцепи — лучше ее снять. Так будет удобней и проще достать до передней звезды. Если лень снимать, или можете и так дотянуться до звездочки – ну дело Ваше.
3. Полностью накиньте цепь на заднюю звездочку. (Если не снимали защиту, тогда может быть удобнее полностью одеть её на переднюю звездочку).
4. Накиньте цепь на переднюю звезду по ходу ее вращения и крутите педали вперед по ходу движения. При вращении педалей она сама накидывается на оставшиеся зубья.

Здесь нужно понимать, что если велосипед стоит вверх ногами, то цепь закидывается на нижнюю часть звезды (по отношению к Вам) и, прокручивая саму звезду за педаль по часовой стрелке, накидываем её на переднюю звездочку целиком. Если начнете накидывать цепь на верхнюю часть звезды по отношению к Вам, то не сможете крутить педали – ведь фактически Вам придется нажимать на тормоз.

Если велосипед находится в нормальном положении (колесами вниз), то опять же накидываете цепь сверху на звезду и крутите педали по часовой стрелке – как если бы ехали вперед.

Все – цепь одета.

Как удалить лишние звенья цепи велосипеда

В данной статье мы не будем рассматривать «дедовские» способы удаления звеньев. Как нам кажется, нет абсолютно никаких проблем в приобретении необходимого инструмента, а конкретнее выжимки. Цена ее не велика (около 4$), а профита гораздо больше. Она позволит без особого труда как разъединить и снять цепь или удалить лишние звенья, так и собрать ее обратно. Данный инструмент обладает двумя пазами: одно для выжимки пина, а второй для его впресовки.

Далее все относительно просто. Отсчитав количество подлежащих к удалению звеньев, разъединяем и снимаем цепь. Для этого вставляем ее в выжимку, поджимаем фиксатором, и не спеша крутим вороток по часовой стрелке.

Важно все делать предельно внимательно и следить, чтобы стержень выжимки попал точно в пин цепи

Пин следует выдавливать не полностью, для этого следует обращать внимание на усилие вращения. В начале будет наблюдаться тугой ход, затем чуть легче, и под конец снова тугой

На последнем этапе действуем предельно аккуратно. Затем разъединяем и снимаем цепь. Пин остается на внешней пластине. После отмеряем количество ненужных звеньев в сторону цепи, где отсутствует пин (см. рисунок).

Удаляем звенья тем же способом и соединяем цепку обратно. Для этого при помощи все того же инструмента вдавливаем пин обратно.

После требуется тщательно осмотреть место нового соединения. Пин должен равномерно выходить с обеих сторон, а место сочленения двигаться легко, так же как и остальные звенья.

Подробнее о применении выжимки вы можете узнать, посмотрев видео ниже.

Причины слёта цепи

Механизм выходит из строя в двух случаях:

1. Загиб звезды на системе (передней группе звёзд). В этом случае возможно ехать на иной скорости, где нет погнутой звезды. При использовании всех скоростей настоятельно рекомендуется в скором времени заменить испорченную деталь. В разборной системе заменяется лишь одна погнутая звезда. Сплошная система предполагает полную замену системы наряду с шатуном.
2. При некорректно настроенных скоростях. Убедившись в исправности шатунов, целесообразно заняться настройкой скоростей. Скоростные переключатели (передний с задним) сверху дополнены регулировочными болтами, предупреждающими запредельную трансмиссию. При некорректной регулировке высока вероятность слёта цепи. Если механизм слетел с главной крупной звезды, вкручивается L-болт (low подразумевает лёгкую передачу). Вкручивание производится до параллельного положения звёзд на переключателе относительно большой звезды. По аналогии в обратном порядке с наименьшей звезды вкручивается Н-болт (high – высокая передача) до параллельной линии переключателя 7-й скорости.

При провисании передней части цепи с малой цепи к велораме следует закрутить L-болт, правильная регулировка которого напрямую зависит от выставления минимальной скорости на байке. Вкручивание продолжается, пока расстояние от внутренней рамки переключателя до цепи не сократится до 1 мм. В случае серьезных повреждений и большого износа цепь следует заменить.

При условии слёта цепи с крупной звезды вкручивается Н-болт, регулировка которого предполагается на самой высокой скорости. Закручивается до 1 мм расстояния от цепи до наружной рамки переключателя.

Что делать, если провисла цепь на горном велосипеде?

Если с проблемой провисания цепи вы столкнулись на горном велосипеде или любом другом, имеющим несколько передач, то в такой ситуации ее меняют. Дело в том, что в таких велосипедах за натяжение цепи отвечает машинка. С помощью пружины она постоянно и автоматически корректирует то, в каком натяжении должен находиться цепной механизм.

Машинка на горном велосипеде

Чтобы сэкономить, некоторые умельцы «перерубывают» цепи, то есть режут ее и уменьшают количество звеньев. При этом звенья соединяются специальным замочком

Такой вариант конечно тоже возможен, но важно понимать, что растянутая цепь – это изношенный механизм и долго он не прослужит

Покупая новые цепи, важно знать, что они бывают разными и могут не подойти к вашему верному двухколесному другу. Прежде всего, нужно удостовериться в том, какой шаг цепи используется на вашей модели велосипеда

А еще нужно определиться с ее длиной, которая измеряется обычно в количестве звеньев.

Планетарная втулка

Иногда можно встретить переключатели, находящиеся прямо внутри задней втулки, не похожие на всем знакомые переключатели, которые закреплены на петухе и перекидывают цепь по кассете. Это планетарная втулка. Такие втулки чаще всего можно увидеть на дорожных велосипедах. Плюс таких втулок в том, что переключение проходит без резких скачков цепи, что очень удобно, к тому же грязь не попадает на рабочие детали, вследствие чего переключение не так зависит от внешней среды. Также переключение в планетарной втулке происходит без вращения педалей, а значит, можно переключиться даже стоя на месте. Минус же таких втулок в том, что они много весят, а самое главное то, что трудно найти сервис, способный отремонтивать их, а тем более, их невозможно отремонтировать самостоятельно во время поездки.

Натяжка велоцепи

Обычного велосипеда

Чтобы подтянуть цепь обычного велосипеда, необходима установка транспорта колёсами кверху. Это самое удобное положение для раскручивания крепёжных гаек на заднем колесе. При раскручивании легко установить оптимальное провисание и натяжение велоцепи. Передвигать колесо нужно по пазам. Закрепление механизма производится только в параллельном положении оси относительно кареточного вала. Правильное провисание составляет 5 мм. При перетяжке цепи отмечается затруднённое вращение педалей. Недостаточная натяжка влечёт за собой соскок механизма. Иногда случается плотный упор колеса в края пазов и лишние звенья удаляются.

Спортивного байка

Натяжка цепи спортивного байка производится несколько иначе. Поскольку спортивный байк оснащён задним параллелограммным переключателем скоростей, велоцепь несколько отличительна от обычной. В этом случае натяжение определяется степенью жёсткости пружины переключателя. Чрезмерная длина механизма приводит к ударам цепи о велораму. Недостаточная длина вызывает затруднение переключения. В результате детали быстрее изнашиваются. Основная причина провисания механизма спортивного байка – лишние звенья. Слёт цепи можно предупредить устранением лишних звеньев выжимкой для велоцепи.

Как установить цепь на скоростной велосипед?

Одной из самых частых проблем, с которой сталкиваются владельцы скоростных велосипедов, является износ или повреждение цепи. Чтобы велик прослужил как можно дольше, не доставляя хлопот, необходимо соблюдать рекомендации по регулярному уходу и обслуживанию. Зная о том, как установить цепь на скоростной велосипед, вы избежите лишних затрат на ремонт у специалиста.

С какой целью производится замена цепи?

Менять цепь на скоростном велосипеде эксперты рекомендуют каждый раз при достижении пробега в 1,5-2 тыс. км.

Это связано с достаточно быстрым износом узла. Он растягивается, что приводит к возникновению повышенных нагрузок на трансмиссию. В результате страдают показатели скорости. Сложности появляются и при переключении скоростей. Невозможными становятся крутые подъемы и падают эксплуатационные свойств велосипеда в целом. Кроме всего, при перебрасывании цепи между звездочками будет отсутствовать жесткая фиксация, и она начнет соскальзывать.

Определение уровня износа цепи на скоростном велосипеде

Чтобы исключить вероятные проблемы с эксплуатацией двухколесного транспортного средства, необходимо научиться определять степень изнашивания узла.

Для определения износа цепи нужно замерить расстояние между 24 пинами. Показатель должен варьироваться в пределах от 304,8 до 306,4 мм. При превышении этого значения необходимо заменить цепь.

Замена цепи на скоростном велосипеде: тонкости процесса

Цепи на байках бывают двух видов: с пинами либо с замками. Цепи с замком встречаются лишь на детских велосипедах. Их замена не представляет сложностей. Цепи с пинами нуждаются в особом подходе.

Специалисты не рекомендуют снимать узел посредством подручных приспособлений. Это может стать причиной повреждения соседних деталей. Для замены цепи применяется специальный инструмент для разъема и для соединения ее звеньев — выжимка.

Выполняя замену цепи на скоростном велосипеде, стоит придерживаться определенной последовательности:

• установка пина параллельно штифта выжимки
• закручивание винта
• выдавливание и извлечение пина.

После этих манипуляций деталь снимается без труда. Установка нового элемента проводится аналогичным образом. Байк нужно перевернуть и снять заднее колесо. Цепь собирается непосредственно на раме и натягивается на звездочки. Колесо закрепляется в последнюю очередь. При необходимости звенья можно снимать и наращивать. Для этого также используется выжимка.

Если уверенности в собственных силах и положительном исходе запланированного мероприятия у вас нет, доверьте замену цепи специалистам. Стоит эта услуга недорого, выполняется в течение получаса. Обратившись к специалистам, можно минимизировать риск повреждения других важных деталей велосипеда при ремонте.

Велосипедная цепь. Устройство, маркировка, ширина и правила подбора велоцепи

Отредактировано: 02.05.2019

Мы начинаем серию статей о велосипедной цепи.

Сначала рассмотри их устройство и типы, маркировку, а так же как правильно подобрать ширину и длину цепи.

В следующих статьях будут рассмотрены вопросы износа цепи, как его измерить и уменьшить, как правильно снимать велосипедную цепь (с помощью такого инструмента как выжимка цепи и без нее), а также как и чем мыть и смазывать велоцепь (после активных покатушек по грязи и мойки велосипеда, а так же при его подготовке к зимнему хранению).

Итак, начнем.

Велосипедная цепь – элемент трансмиссии, передающий силу ног велосипедиста на заднее колесо.

Она позволяет преобразовать мускульную силу человека в энергию движения и передает 95-98 процентов от усилий ног, прилагаемых к педалям.

Устройство велосипедной цепи и ее типы

Цепь состоит из звеньев. Каждое звено состоит из двух полузвеньев: внутреннего и внешнего. Полузвенья еще называют «шагом цепи» и скрепляются между собой специальным элементом – пином, на который одевается ролик. За ролик цепляется зубья звездочек.

Все велоцепи, кроме халфлинк (Half-Link), состоят из двух видов звеньев: внутренних и внешних.

У всех велосипедных цепей одинаковый размер полного звена – один дюйм (25,4 мм) и, следовательно, одного полузвена в 1/2″ или 12,7 мм. Часто полузвено называют просто «звеном«

Это связано с одинаковым шагом зубьев на всех звездочках. Удалять или добавлять можно только по целому звену, т.е. длины велоцепей кратны дюйму.

Это не касается только халфлинк (Half-Link) цепей. У них можно менять по одному звену, длина которого 1/2″ (12,7 мм.), что позволяет более точно подбирать размер цепи. Но об этом мы поговорим ниже.

Ширины у цепей разные и зависят от её типа и количества звезд в кассете. Ширина велоцепи измеряется между пластинами внутреннего звена.





Цепи бывают нескольких типов

1. Цепь для односкоростных велосипедов (Single-speed)

Как видно из названия стоит на односкоростных городских велосипедах без переключения передач, на детских и подростковых велосипедах, а так же у велосипедов с планетарной втулкой. У этих велосипедов на заднем колесе одна звездочка, а переключение скоростей происходит внутри задней втулки.

Цепь на односкоростном велосипеде	Цепь на планетарной втулке



Single-speed цепь при грамотной эксплуатации практически не изнашивается до полной «смерти» и «живет» столько же, сколько и сам велосипед. Это обусловлено тем, что цепь на односкоростном велосипеде представляет собой прямую линию от передней к задней звезде и не испытывает нагрузок на поперечный изгиб как в случае с многоскоростными велосипедами.

Их изготавливают из более толстых и соответственно прочных и жестких пластин, подвергают термической и химической обработке для увеличения износоустойчивости.

Обратите внимание, что зубцы односкоростных звезд захватывают звено цепи на всю высоту ролика и более крепко ее держат. Нагрузка на ролик равномерная и постоянная. Это одна из причин, почему они практически не растягивается, в отличие от многоскоростной велоцепи.

Ширина Single-speed (сингл-спид) цепи, измеряемое как расстояние между пластинами внутреннего звена, от 8.7 до 11.0 мм.

Кстати, эффективность педалирования на прямой цепи выше, чем на перекошенной многоскоростной – нет потерь энергии на преодоление трения, возникающее при её изгибе.

2. Цепь для многоскоростных велосипедов

Многоскоростная велоцепь предназначена для велосипедов с переключением скоростей. Отличается от односкоростной наличием зазора между пластинами звена. Он позволяет цепи изгибаться вбок (см. на рисунке выше). Еще они обычно меньше по ширине, так как толщина звезд кассеты велосипедов с переключением скоростей меньше чем на односкоростных моделях.

Обратите внимание, что зубцы звезд кассеты и передних звезд на многоскоростных велосипедах захватывают звено цепи не на всю высоту ролика, а приблизительно на половину. Их зубцы ниже, так как цепь при переключении передач перескакивает с одной звезды на другую. Из-за этого нагрузка на ролики цепи не такая равномерная, как на односкоростных моделях.

В статье «Что такое передачи (скорости) у велосипеда и как их переключать» уже упоминалось о рекомендуемых и не рекомендуемых вариантах включения передач. Они обусловлены сильным перекосом цепи, что ведет к быстрому износу не только её самой, но и задних (на кассете) и передних (в системе) звезд. Приведем эти варианты еще раз:



Цепь многоскоростного велосипеда практически всегда имеет перекос, что снижает эффективность педалирования и приводит к износу элементов трансмиссии: цепи, передних и задних звезд.

Так же как и предыдущий тип состоят из внутренних и внешних звеньев.

3. Облегченные велосипедные цепи.

У них пустотелые пины и с перфорация в пластинах.

Они часто легче своих стандартных собратьев на 20-25 процентов, однако и дороже при меньшей прочности. Используются велосипедистами, которые борются за каждый грамм лишнего веса. В основном это гонщики.

В силу конструктивных особенностей такие велоцепи больше растягиваются и в целом не такие крепкие, как рассмотренные выше виды.

4. Велосипедные цепи Халфлинк (Half-link)

Цепи с одним повторяющимся звеном называются Халфлинк цепи (по английски Half-link, где half — половина, link — звено).

Здесь особенность в том, что у них нет внутренних и внешних звеньев, а все звенья одинаковые. При этом длина звена составляет 1/2″ (12,7 мм.). Их легче подгонять под нужную длину, т.к. можно укорачивать по одному звену. Однако опыт эксплуатации показывает, что из-за особенностей конструкции, они чаще рвутся и сильнее растягиваются.

Как правильно установить Half-link цепь на велосипед.

При замене Халфлинк цепи нужно помнить о направлении ее движения – широкая часть звена по направлению к рулю.



Замки велосипедной цепи

Цепи разных производителей отличаются типом соединения. Есть цепи с соединительным звеном, а есть без него. Например, велоцепи таких производителей как Shimano и Campagnolo идут без соединительного звена. SRAM и KMC наоборот, производят цепи со специальными замковыми звеньями (SRAM PowerLink, KMC MissingLink). С их помощью её гораздо проще устанавливать и снимать с велосипеда.

Если на Вашем велосипеде установлена цепь без такого замка, то сейчас в магазинах можно купить отдельно замки и использовать их у себя. Только выбирайте замок, подходящий по ширине именно для Вашей цепи.

Замки односкоростных и многоскоростных цепей отличаются типом блокировки. В многоскоростной цепи заклепки практически не должны выдаваться над боковыми пластинами. Замковое звено состоит из двух половинок, каждая из которых – это щечка с запрессованным с одной стороны штифтом. Такие замки позволяют ставить и снимать цепь без специального устройства, называемым выжимкой цепи.



 Из каких материалов изготавливают велосипедные цепи

Характеристики цепи, такие как долговечность, вес, прочность, коррозийная стойкость зависят от:

• материала, из которого она изготовлена,
• поверхностной термической и химической обработки,
• от наличия специального напыления или покрытия.

Изготавливают все цепи из различных марок сталей.

Визуально и ориентировочно о качестве цепи можно судить по ее цвету. Цепи относительно низкого качества имеют желтоватый отлив. Если боковые пластины черного цвета, то это черненый и вороненный металл, что уже лучше, но, в общем, то же низкое качество. Цепи среднего уровня белые и блестящие — это никелированные цепи. Самые высококачественные имеют матовый серый цвет.

Маркировка велосипедной цепи

Маркировка цепи содержит все данные о ее геометрических параметрах.

Обычно она содержит 2-3 строки.

Например:

   1/2″ x 3/32″ – 116 links

   Pin length  7,3 mm

Что означают цифры в маркировке цепи:

1. 1/2″ – Шаг цепи. Полдюйма 12,7 мм. Как уже говорилось выше, он одинаков у всех велоцепей.
2. 3/32” – Внутренняя ширина. Это расстояние между пластинами внутреннего звена. Оно напрямую связан с толщиной звезд системы и кассеты. Естественно, что если звезды широкие, то тонкая цепь на них не сядет.

   Обычно эти размеры следующие:

   1/8″ (3,18 мм) – это общепринятый стандарт цепей для синглспидов (односкоростные байки), Freestyle, BMX и байков с планетарной втулкой. Например: «Тяжмаш», «Ditton».

   3/16″ (4,76 мм) – более старый стандарт цепей для односкоростных велосипедов

   3/32″ (2,38 мм) – для кассет с 6, 7, 8-ю звездами. 6, 7, 8, 18, 21, 24 скорости.

   11/128″ (2,18 мм)– для кассет с 9, 10 звездами.

3. 116 Links – количество звеньев в цепи. О длине цепи более подробно рассказано в статье «Как правильно определить длину и натяг велосипедной цепи»
4. Pin length 7,3 mm. Это наружная ширина цепи или длина пина. Он связан с расстояниями между звездами кассеты и системы. Если цепь шире, чем это расстояние, то соседняя звезда большего диаметра будет мешать цепи встать на место при переключении передач.

Есть еще такой параметр как «Предел прочности на разрыв». Например, 820 кгс. Это значит, что для разрыва цепи, нужно приложить силу, эквивалентную 820 кг.

Для быстрого перевода дробных или десятичных долей дюйма в мм можно воспользоваться соответствующими таблицами здесь.

Если на цепи или замке нанесена надпись 8S, 9S, 10S, 11S — значит эта цепь рассчитна на 8, 9, 10 или 11 скоростей.

Ширина велосипедной цепи

Современные многоскоростные велосипеды имеют разное количество передач, зависящее от количества звезд как спереди в системе (ведущие звезды), так и сзади в кассете (ведомые звезды). Чем больше звезд в кассете, тем меньше между ними расстояние и меньше ширина рамок переднего и заднего переключателей скоростей. Для определения необходимой ширины цепи нужно знать количество звездочек на кассете.

Ширина многоскоростных цепей зависит от количества звезд в кассете и приведена в таблице:



О том, как правильно подобрать длину велоцепи (сколько в ней должно быть звеньев) для односкоростного велосипеда или для модели с переключением передач рассказано в статье «Как правильно определить длину велосипедной цепи».

Как правильно выбрать велосипедную цепь?

Прежде всего, посмотрите на маркировку цепи, установленной на велосипеде и ищите подобную.

Маркировка цепей популярных производителей приведена на картинке в таблице ниже. У цепей Campagnolo количество передач указано в названии в явном виде.

Производители определяю качество своих цепей маркировкой с буквами и цифрами. Чем выше число в маркировке, тем лучше качество. Цепи КМС делают разной окраски— самые лучшие окрашиваются в золотой цвет.

В последние годы Shimano производили цепи следующих типов:

• Super narrow HG, предназначенные для установки на велосипеды с кассетами на 9-11 звезд,
• HG (Narrow HG) на старые кассеты на 6-8 передач
• IG (Narrow IG), предназначенные для кассет на 8 и 7 звезд.
• Цепи на односкоростные велосипеды

Иногда на самых дешевых велосипедах, укомплектованных трещетками Shimano класса Tourney, также встречаются цепи UG-30 или UG-50 на 5-7 звезд. Цифровой индекс в маркировке, например IG-51, говорит о классе цепи: чем больше число, тем она лучше и дороже.

В цифровом индексе цепей SRAM закодирована информация о количестве передач – первая цифра, и о классе цепи – вторая и третья цифра. Например, PC-991 рассчитана на 9 звездную кассету. 91 – класс цепи.

Фирма SRAM выпускает цепи на 11,10, 9, 5-8 передач.

Цепи для односкоростных велосипедов ставятся только на них. Не пытайтесь их поставить на многоскоростной велосипед, да она и не влезет.

Поставить цепь, рассчитанную на меньшее количество звезд на кассету с большим количеством звезд нельзя. Более широкая не поместиться между звездами.

Велоцепи на 7 звезд можно поставить на 7-ми, 6-звездные кассеты, но нельзя ставить на односкоростные велосипеды.

Рассчитанную на 8 звезд можно поставить на 8-ми и 7-звездные кассеты.

Цепь на 9 звезд можно поставить только на эту же кассету – на 9 звезд.

Предназначенные на 10 и 11 звезд в кассете, можно ставить только соответственно на 10 и 11 звездные кассеты. Велоцепи Campagnolo и Shimano на 10 звезд между собой несовместимы.

Десятискоростные велоцепи KMC и Mavic совместимы с обоими стандартами.

Естественно, следует учитывать и финансовый аспект. Фирменная продукция стоит недешево. Однако, современные китайские велоцепи, значительно более дешевые, по качеству не всегда сильно отличаются от фирменных изделий. Иногде дешевле поменять несколько китайских цепей, чем переплачивать за фирменную, тем более, что большинство из них производят все-равно в Китае.

Наиболее популярные производители велосипедных цепей

Shimano – знаменитая японская фирма — один из лидеров в производстве велоипедных деталей.

Compagnolo – итальянский производитель, изготавливающий качественные, но недешевые цепи и другие велозапчасти.

SRAM – американская фирма.

KMC – тайваньская компания, вот уже более 30 лет производящая цепи не уступающие по качеству Shimano и SRAM но по более доступным ценам.

Wipperman – немецкая фирма. Как всё немецкое славится качеством и надежностью, но и высокой стоимостью.

Отдельно хочется сказать об отечественном производителе «Тяжмаш«. Его продукция предназначена для односткоростных велосипедов и является аналогом старых советских цепей (с эмблемой «Сделано в СССР»). Так же, как и 30-40 лет назад, они изготавливаются из высокоуглеродистой стали, значительно уменьшающей износ трущихся деталей. Обладают высокой прочностью, выдерживая усилие на разрыв в 1100 кг. Им не страшны рывковые нагрузки и удары при падениях. Они практически вечные, при том что значительно дешевле своих зарубежных аналогов, даже китайских.

Видео Как делают велосипедные цепи

Что еще можно почитать о велосипедных цепях:

1. Как правильно мыть и смазывать велосипедную цепь
2. Износ велосипедной цепи. Что это такое и как измерить износ велоцепи.
3. Как уменьшить износ велосипедной цепи
4. Как правильно определить длину и натяг велосипедной цепи
5. Как снять цепь с велосипеда. Выжимка цепи — что это такое и как ей пользоваться.
6. Как защитить брюки, юбки, пальто и плащи от попадания в цепь велосипеда
7. Как поставить слетевшую цепь на велосипеде
8. Защита велосипедной цепи и звезд. Рокринг.

Как переключать передачи на велосипеде

Переключение 101: как и когда использовать ваши механизмы

Наряду с тормозами переключение передач является одной из основных механических функций вашего велосипеда. Обучение тому, как переключаться, может показаться базовым, но практика переключения передач и эффективное переключение — это то, над чем могут работать даже опытные гонщики. Правильная передача не только улучшит вашу скорость, но также сделает езду более комфортной и увеличит вашу выносливость в более длительных поездках.

Что все это значит ?!

Одна из самых сложных вещей в изучении того, как переключаться, — это терминология.Низкий / Высокий, Большой / Маленький, Легкий / Трудный, Быстрый / Медленный, Передний / Задний, Один за другим, Два за другим, Три за другим … Если ваша голова уже кружится, вы можете захотеть освежить следующие слова :

Низкая передача = Легко = Хорошо для лазания: «Низкая» передача на вашем велосипеде — это самое маленькое цепное кольцо спереди и самая большая шестерня на вашей кассете (задние передачи). В этом положении педалирование будет самым легким, и вы сможете крутить педали в гору с наименьшим сопротивлением. Чтобы попасть в эту позицию, это называется «понижающая передача».

High Gear = жесткий = хорошо подходит для спуска: «Самая высокая» передача на вашем велосипеде — это самое большое цепное кольцо спереди и наименьшая шестерня на вашей кассете (задние передачи). В этом положении педалирование будет самым тяжелым, и вы сможете ускоряться во время движения под уклон. Чтобы попасть в эту позицию, это называется «повышением».

___- Скоростной байк: Когда ты был ребенком, ты, наверное, хвастался количеством «скоростей», которые твой велосипед имел перед своими друзьями. Будь то 7, 18, 21 скорость и т. Д.то, что вы имели в виду, это количество передач, которые вы имели на своем велосипеде. Вы можете определить это число, умножив количество зубцов в вашей кассете (задние шестерни) на количество цепных колец (передних шестерен) вашего велосипеда. Например, если на вашем велосипеде есть два кольца цепи и 11 зубцов в кассете, то у вас есть велосипед с 21 скоростью. Однако в современной велосипедной индустрии взрослые велосипеды более высокого уровня редко упоминаются таким образом, потому что, в основном, больше не всегда означает лучшее. Подробнее об этом ниже!

Один, два, три: Количество кольцевых колец (передних зубчатых колес) на вашем велосипеде определяет, будет ли ваша трансмиссия (система зубчатых колес) называться «один за другим», «два за другим» или «три-на».Современная тенденция в велосипедной промышленности — стремиться производить ту же серию передач, используя меньше цепных колец. В результате получается большая кассета (задние зубчатые колеса), в которой больше зубцов и, как правило, больше зубцов на самом большом зубце в кассете. Зачем? Потому что, как правило, меньшее количество цепных колец делает велосипед более эффективным, облегчает вес и облегчает управление и регулировку. Это причина, по которой вы часто будете видеть одноходовые трансмиссии на высококлассных горных велосипедах и двухступенчатые трансмиссии на элитных дорожных велосипедах.

Как переключаться: основы

Итак, теперь, когда у вас есть общее представление о том, как называются эти механизмы, как вы переключаетесь? В зависимости от типа велосипеда ваши переключатели могут выглядеть немного иначе.На дорожных велосипедах (или на любом велосипеде с опущенным рулем) ваши переключатели — те же рычаги, которые вы используете для включения тормозов. Для работы переключателей вы нажимаете рычаг в сторону, пока не услышите щелчок. Для большинства горных и гибридных велосипедов с плоскими планками вы переключаете передачи с помощью установленных лопастей, которыми вы управляете большим пальцем. Некоторые велосипеды работают с «переключателями сцепления» или с циферблатом, который находится внутри места, где вы кладете руки. Для этих систем вы переключаете передачи, вращая диск вперед и назад.

Ваши переключатели подключены к кабелю, заключенному в защитный корпус. Когда вы нажимаете на шестерни, трос затягивается и ослабляется, прикладывая больше или меньше усилий к переключателю, который перемещает вашу цепь вверх и вниз по кассете или кольцам цепи. Ниже мы объясним, что делает каждый рычаг:

Левая рука: Управляет передними механизмами / передним переключателем , перемещая цепь вверх и вниз по кольцам цепи. Эти рычаги вызывают больших прыжков на передачах для внезапных изменений ландшафта.

Правая рука: Управляет задними шестернями / задним переключателем , перемещая цепь вверх и вниз по кассете. Эти рычаги предназначены для небольших регулировок вашего зубчатого зацепления для использования при небольших изменениях рельефа.

Большой рычаг *: Больший из двух рычагов переключения сдвинет цепь в более крупные кольца. Итак, большой = большой . Если вы переместитесь в большие кольца правой рукой, педали станут еще проще. Переключение на более крупные передачи вашей левой рукой сделает это тяжелее.

Маленький рычаг *: Меньший из двух рычагов переключения сдвинет цепь в более мелкие кольца. Итак, маленький = маленький . Переключение в меньшие кольца с вашей правой рукой сделает педалирование тяжелее. Переключение на меньшие передачи вашей левой рукой сделает педали более легкими.

* У вас нет большого / маленького рычага? У вас может быть дорожная трансмиссия SRAM, которая использует систему «двойного крана». Это означает, что за большим тормозным рычагом спрятан меньший рычаг, и вы можете перемещать его только в одном направлении.Длительное нажатие (с двумя щелчками) переместит цепь в большую, более легкую передачу сзади (правая рука) и большую, более твердую передачу спереди (левая рука). Короткое нажатие (одним щелчком мыши) переместит цепь на меньшую, более жесткую передачу сзади (правая рука) и меньшую, более легкую передачу спереди (левую руку).

У вас также может быть сдвиг ручки. Это означает, что у вас будет циферблат, который вы поворачиваете вперед и назад, чтобы переключать передачи. Поворачивая диск вперед, вы передвинете цепь на более тяжелую передачу сзади (правая рука) и меньшую, более легкую передачу спереди (левую руку).Если повернуть циферблат назад, цепь будет перемещена в более простую передачу сзади (правая рука) и в более жесткую передачу впереди (левая рука).

Поперечная цепь

Поперечная цепь — это термин, который относится к одной из следующих комбинаций передач:

БОЛЬШОЙ / БОЛЬШОЙ: Самый большой зубец в кассете (самая простая передача) и самое большое цепное кольцо (самая тяжелая передача) )

МАЛЕНЬКИЙ / МАЛЕНЬКИЙ: Наименьший зубец в кассете (самая тяжелая передача) и наименьшее кольцо цепи (самая легкая передача)

В этих положениях цепь растягивается под углом, который со временем может повредить трансмиссию ,Кроме того, цепь может проскальзывать или вызывать шум в переднем переключателе и работать некорректно.

Использование функции обрезки

Некоторые дорожные велосипеды будут оснащены передним переключателем с функцией «обрезки». Отделка салона позволяет вносить небольшие изменения в передний переключатель, что устранит трение цепи, но не вызовет полного смещения в другое кольцо цепи. Эта функция пригодится при приближении к позициям «перекрестной цепочки», упомянутым выше.

Итак, если вы находитесь в самом большом кольце цепи и начинаете переключаться на более крупные зубцы на кассете правой рукой, вы можете начать слышать звук скрежета, который указывает, что ваша цепь трется о передний переключатель.Вы можете нажать маленький рычаг левой рукой один раз, чтобы слегка передвинуть передний переключатель и приспособить это положение цепи. Точно так же, если вы находитесь в самом маленьком кольце цепи и начинаете переключаться на более мелкие зубцы на кассете и начинаете замечать шум шлифования, вы можете слегка передвинуть переключатель, нажав один раз на больший рычаг левой рукой.

Эффективные и действенные приемы переключения

Хорошо, вот что самое важное, что нужно помнить при езде на любом велосипеде: НЕТ ИДЕАЛЬНОЙ ПЕРЕДАЧИ! СДВИГ!

Очень часто мы видим людей, вкладывающих слишком много энергии в свои педали, когда они поднимаются по крутому склону в большом кольце цепи или колеблются ноги, когда они крутятся на передаче, слишком легкой для спуска, на котором они едут.Ваша цель во время езды должна состоять в том, чтобы сохранить ритм (скорость, с которой ваши педали совершают полный оборот), насколько это возможно! Для этого требуется одно из двух: смещение или увеличение выходной мощности. Дело в том, что выходная мощность — если вы не удивительная женщина, у вас ограниченный запас. Мы рекомендуем часто переключаться для повышения эффективности во время езды.

Совет Лива: Начните переключаться на более легкие передачи правой рукой, чтобы сохранить постоянный темп.Помните, ваша правая рука предназначена для небольших изменений на местности. Если вы обнаружите, что ваш темп педалирования резко замедляется, вам, вероятно, придется использовать передний переключатель (вашу левую руку), чтобы сделать передачу намного легче для большого подъема впереди. Но, если вы уже взбираетесь на гору и прикладываете массу педалей, вы можете заметить, что ваш передний переключатель не хочет работать! Вы сдвинетесь, услышите шум, но ничего не произойдет, и вы, скорее всего, остановитесь посреди холма.

Вместо того, чтобы шлифовать эти шестерни, вам нужно будет немного увеличить мощность своего хода педали непосредственно перед переключением, затем облегчить ход педали при переключении. С меньшим давлением на вашу цепь, вашему переключателю будет легче оторвать вашу цепь от большого кольца на меньшее!

С Новым годом!

4 Выводы из CyclingTips Ultimate Chain Test

Наши друзья из CyclingTips в прошлом году провели гигантский тест, чтобы найти лучшую велосипедную цепь. Они работали с Адамом Крейном из Zero Friction Cycling, который потратил 3000 часов и более 15 000 австралийских долларов на свои собственные деньги, используя моторизованную стойку для пыток Tacx Neo и точные измерения для определения наиболее долговечных и эффективных цепей.

Конечно, цепи гораздо важнее для дорожных байкеров, где каждый потерянный ватт может означать большие потери в течение долгой поездки, но у нас есть много горных байкеров, которые тоже могут от этого избавиться, тем более что некоторые цепи для горных велосипедов получили через отжим и дорожные цепи тоже.

Мы бы рекомендовали прочитать все лучшие тесты велосипедных цепей, но если вы просто хотите разобраться в этом, вот четыре ключевых момента.

Есть четкие различия между брендами цепей

Является ли цепочка цепочкой? По-видимому, нет, согласно этому расследованию. CyclingTips обнаружил разницу в мощности до 4 Вт между наиболее (11-скоростной Shimano) и наименее эффективной (SRAM Eagle X01) цепью. Имейте в виду, что это только из одной части трансмиссии, и SRAM утверждают, что тестирование эффективности является действительным только в том случае, если оно проводится на всей трансмиссии, и они считают, что все их трансмиссии работают сопоставимо с конкурентами.Тем не менее, 4 Вт — довольно существенная пропасть, особенно если эффективность — ваша конечная цель.

Была также огромная разница в долговечности испытанных цепей. CyclingTips считает, что вы можете получить на тысячи километров больше пользы от самых долговечных (SRAM XX1), чем наименее долговечных (KMC X11E). По словам Адама Крейна, «SRAM претендует на самую длинную цепочку в мире со своим XX1, и они не шутят. Цепи X01 и XX1 были настолько далеко впереди любых других цепей по показателю износа, как чистое удлинение, что мне пришлось повторить тесты.Результаты были в основном идентичны. Их долговечность феноменальна ».

Больше зубчатых колес = большая долговечность

Испытание показало, что чем больше зубьев предназначена для работы цепи, тем она долговечнее. Это может противоречить общепринятому мнению, что старые 8-, 9- и даже 10-скоростные системы предлагают более широкую ширину зубьев, что обеспечивает увеличенную площадь поверхности цепи и должно сделать их более долговечными. Тем не менее, здесь было обратное.

Причина этого менее ясна, но некоторые материалы улучшились, производственные процессы усовершенствовались, и были добавлены новые покрытия с низким коэффициентом трения.Аналогичным образом изменились сами конструкции цепей, и там, где на 8- и даже 9-скоростных цепях внутренние звенья будут вращаться исключительно на соединительных штифтах, более новые цепи обычно видят, как эти силы распределяются между штырями и специально штампованными пластинами.

Ваша смазка так же важна, как и ваша цепь.

Цепи были испытаны с использованием специально смазанной смазки для ускорения износа цепи в ходе испытаний. Это показало, что независимо от того, насколько прочна цепь, используемая вами смазка будет играть важнейшую роль в долговечности трансмиссии.Керин, по-видимому, уничтожил бесконечное количество цепочек и кассет с любой цепью, которая преодолела отметку в 2500 км, фактически уничтожив остальную часть трансмиссии, прежде чем она вышла из строя. Как всегда, используйте хорошую смазку и сохраняйте свою трансмиссию в чистоте — это реальная уловка, чтобы получить максимальную отдачу и производительность от ваших компонентов трансмиссии.

Большинство брендов предлагают хорошие варианты.

Одним из основных выводов исследования является то, что, вероятно, нет ничего плохого в настройке запаса, которую вы, вероятно, уже используете.Цепи Shimano, по-видимому, являются наиболее эффективными на рынке, но при этом обладают хорошей долговечностью. Цепи SRAM были не столь эффективны в этом тесте, но их долговечность приносит им большие очки и должна помочь им выжить на горных велосипедах круглый год даже в самых худших условиях. Если вы сейчас управляете цепочкой акций, не спешите ее менять, возможно, она отлично справляется со своей работой.

Тем не менее, есть смысл тратить больше на сети крупных брендов. Например, Eagle XO1 и XX1 были значительно более долговечны, чем цепи NX и GX.И если вы участвуете в гонках, XTR более эффективен, чем XT.

Прочитайте полный лучший тест велосипедной цепи.

Вам нужна новая сеть? Узнайте, как легко сказать

Ваша велосипедная цепь будет постепенно изнашиваться по мере использования и время от времени будет нуждаться в замене, чтобы поддерживать производительность вашей трансмиссии. Изношенные цепи плохо смещаются, быстро изнашивают звездочки, а иногда и ломаются.

Итак, когда вы должны изменить свою цепь?

«Для замены цепи мы не указываем« каждые x км », поскольку это невозможно», — говорит SRAM. «Износ цепей основывается на нескольких факторах, включая техническое обслуживание (чистота / смазка), условия использования (вода / грязь / песок), характер смены пользователя и общее состояние трансмиссии (износ кассеты / звена цепи).

Перекрестные цепочки: неужели все так плохо?

Кампаньоло соглашается.

«Трудно определить точное число в километрах из-за того, что гонщики бывают разного веса и размера, ездят по-разному, смещаются более или менее часто, развивают большую или меньшую мощность, едут по ровной или холмистой местности, чистые или неприятные условия, будьте осторожны или оставляйте грязную цепь… все это создает большие переменные в том, насколько сильно создается износ », — говорит Джошуа Риддл из Campag.

«Вообще говоря, он может варьироваться от 3000 до 8000 км, но в некоторых случаях может быть меньше или даже больше».

Во-первых, вам нужно заменить цепь, когда вы заметите какое-либо повреждение (деформацию или трещину). Вы также должны регулярно проверять свою цепь, чтобы проверить, не изношена ли она до такой степени, что вам нужно ее заменить.

Есть несколько способов проверить, достигла ли ваша цепь этой стадии?

Измерение линейкой

Проверить износ цепи можно с помощью линейки.Это немного проще, если вы идете с имперскими измерениями здесь, потому что одно полное звено стандартной цепи измеряет 1 дюйм.

Начните с одной ссылки и измерьте 12 полных ссылок. Вы должны приложить некоторое напряжение к цепи, чтобы быть точным.

В стандартной новой цепи 12 полных звеньев будут иметь размеры 12 дюймов, но при износе цепочки отметка 12 дюймов линейки не достигнет соответствующего пальца связи.

Если расстояние от метки 12 дюймов до центра соединительного штифта меньше 1/16 дюйма, ваша цепь в порядке, но если она достигает отметки 1/8 дюйма (или 2/16), она выходит за точку, в которой это нуждается в замене.

Если вы используете метрические измерения, проще всего измерить 10 ссылок.

В стандартной новой цепи 10 полных звеньев будут иметь размер 25,4 см.

Если расстояние от центра одного соединительного штифта до центра соединительного штифта на расстоянии 10 полных звеньев цепи составляет до 25,5 см, ваша цепь в порядке, но если она достигает отметки 25,6 см, она выходит за пределы точки на которую нужно заменить.

Если вы хотите получить более точную информацию, обычно рекомендуется заменить цепь, рассчитанную на 10 или менее передач, когда она удлинена на 0.75% — так, когда 10 звеньев измеряют 25,59 см — и что цепь с 11 скоростями или 12 скоростями заменяется, когда она удлиняется на 0,5% — так, когда 10 звеньев измеряют 25,53 см.

Если у вас есть односкоростной или двухскоростной велосипед, замените цепь, так как она изнашивается до 1% — например, когда 10 звеньев имеют размер 25,65 см.

Такие цифры, очевидно, очень трудно измерить с помощью обычной линейки, поэтому мы рекомендуем использовать индикатор износа цепи.

Индикатор износа цепи

Индикатор износа цепи, иногда называемый средством проверки цепи, — это недорогой датчик, который точно соответствует названию.

Это цепная система проверки Park Tool CC-3.2 с RRP 9,99 фунтов стерлингов, хотя вы найдете ее дешевле, если осмотрите ее. Другие бренды предлагают аналогичные инструменты.

Вы зацепляете изогнутый конец в цепи, и если наконечник датчика на другом конце полностью входит в звено цепи, цепь изнашивается до точки, которую требуется заменить (одна сторона измеряет износ на 0,5%, другая сторона измеряет износ на 0,75% ).

Измерение на глаз

Существует еще один простой метод проверки износа цепи.

KMC рекомендует: «Если у вас нет манометра для проверки удлинения цепи, вы можете приблизительно проверить это, надев цепь на внешнюю цепь и подняв ее с середины цепи. Если вы можете поднять его более чем на половину звена, цепь, или цепочка, или и то и другое, вероятно, изношены ».

Цепочка на фотографии почти новая, поэтому возможен минимальный подъем с нее.

Ознакомьтесь с нашими советами о том, как заменить цепь.

,

No related posts.
